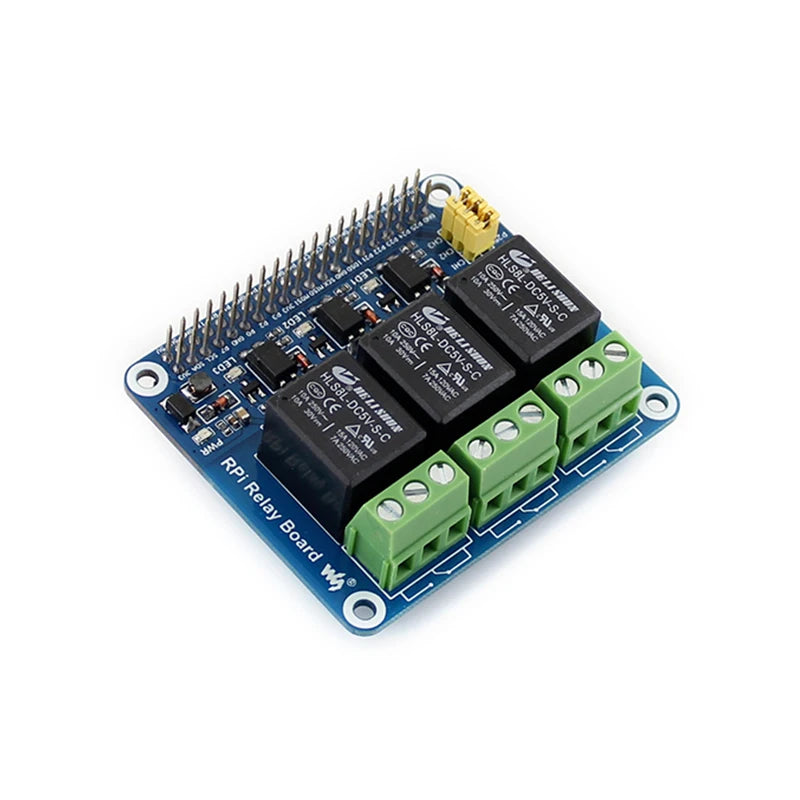

3-kanavainen relekortti Raspberry Pi 4B-, 3B+- ja 3B-malleille

Kytke erilliset projektipiirit yhteensopivasta Raspberry Pi:stä kolmikanavaisella relekortilla. Tämä laajennustarvike liitetään Raspberry Pi 4B-, 3B+- ja 3B-malleihin 40-nastaisen GPIO-liitännän kautta. Sopii rakentajille, joiden projektit tarvitsevat releohjattuja lähtöjä.

Lisää Pi-projektiin kolme releohjattua lähtöä

• ✅ Ohjaa erillisiä piirejä — Kolme piirilevyyn asennettua relettä tarjoavat projektillesi erilliset kytkentäkanavat.
• ✅ Tarkista tilat testauksen aikana — Merkkivalot näyttävät releiden toiminnan tarkistamisen aikana niiden tilan.
• ✅ Huomioi muut GPIO-liitännät — Hyppylangan valinnalla voit valita kokoonpanoosi sopivan ohjausnastajärjestelyn.
• ✅ Järjestä ulkoiset johdot siististi — Ruuviliittimet tarjoavat liitäntäpisteet kytkettäville piireille.

Kortti on laajennustarvike, ei kokonainen tietokone. Raspberry Pi ei sisälly toimitukseen; tarkista tarkka mallisi ja varaa tilaa kortille sekä siihen liitettäville johdoille.

Relekoskettimien nimellisarvot kuvaavat merkittyjä kytkentäkomponentteja, eivätkä takaa jokaisen kokonaisen asennuksen toimintaa. Ulkoiset kuormat tarvitsevat sopivan virtalähteen ja johdotuksen. Verkkovirtatöissä on käytettävä asianmukaista ammattilaisten tekemää asennusta.

Tekniset tiedot

• Tuote: relelaajennuskortti
• Relekanavia: kolme
• Yhteensopivat tietokoneet: Raspberry Pi 4B, 3B+ ja 3B
• Liitäntä: 40-nastainen GPIO
• Optoerottimet: PC817
• Ohjausnastan valinta: valittavissa hyppylangalla
• Relekoskettimien merkinnät: 5 A / 250 V AC tai 5 A / 30 V DC
• Kortin likimääräiset mitat: 65.15 × 56.21 mm
• Pakkaus: yksi relekortti ja yksi ruuvisarja
• Raspberry Pi: ei sisälly

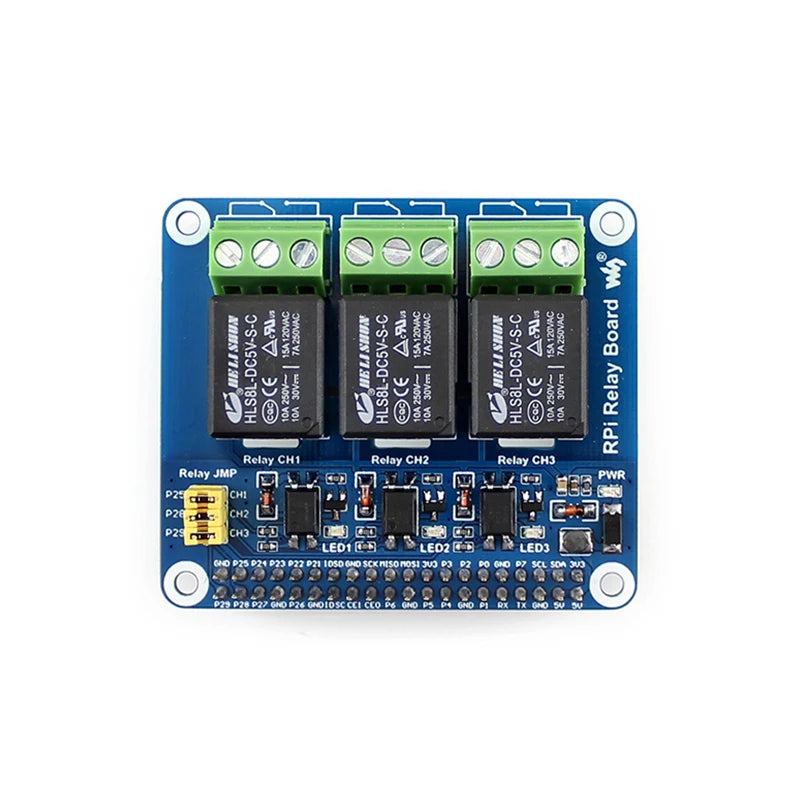

Merkitty asettelu näyttää releet, liittimet ja ohjausliitännät projektin suunnittelua varten.

Lampun esittelykuva havainnollistaa erikseen koottua projektia, ei toimitukseen kuuluvaa lamppua tai valmista puhelinohjausjärjestelmää.

Huomioi kortin noin 65.15 × 56.21 mm:n koko, kun suunnittelet tilankäyttöä projektissasi.

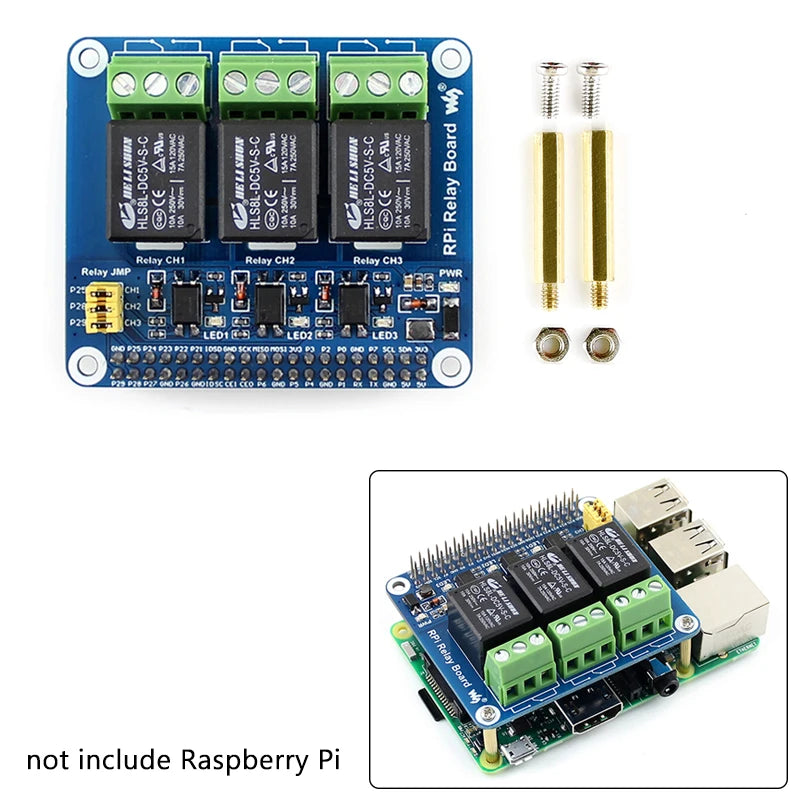

Pakkaus sisältää relekortin ja ruuvisarjan, joten voit hankkia projektin muut osat erikseen.

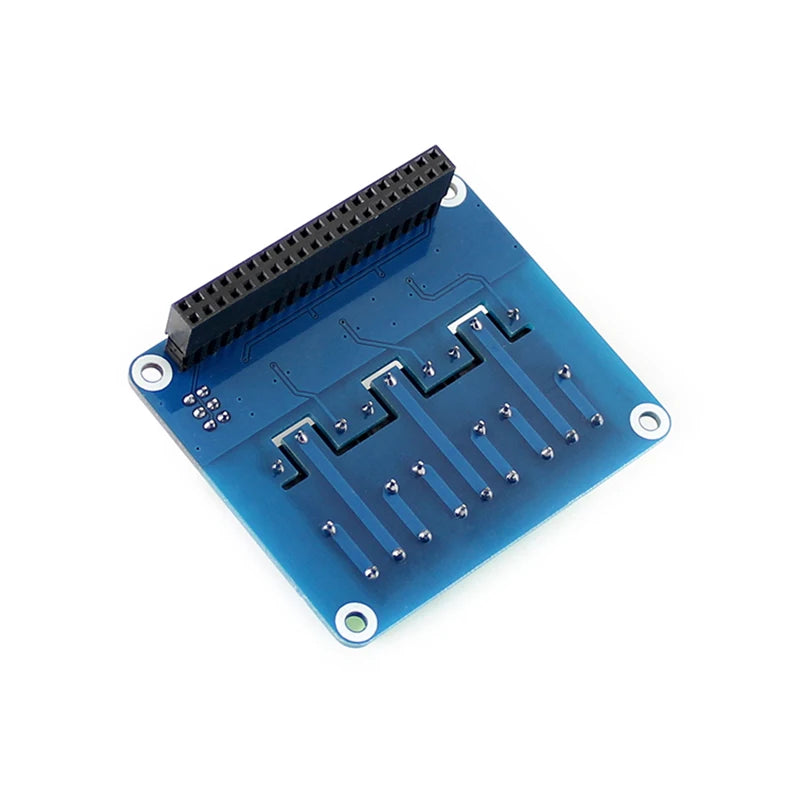

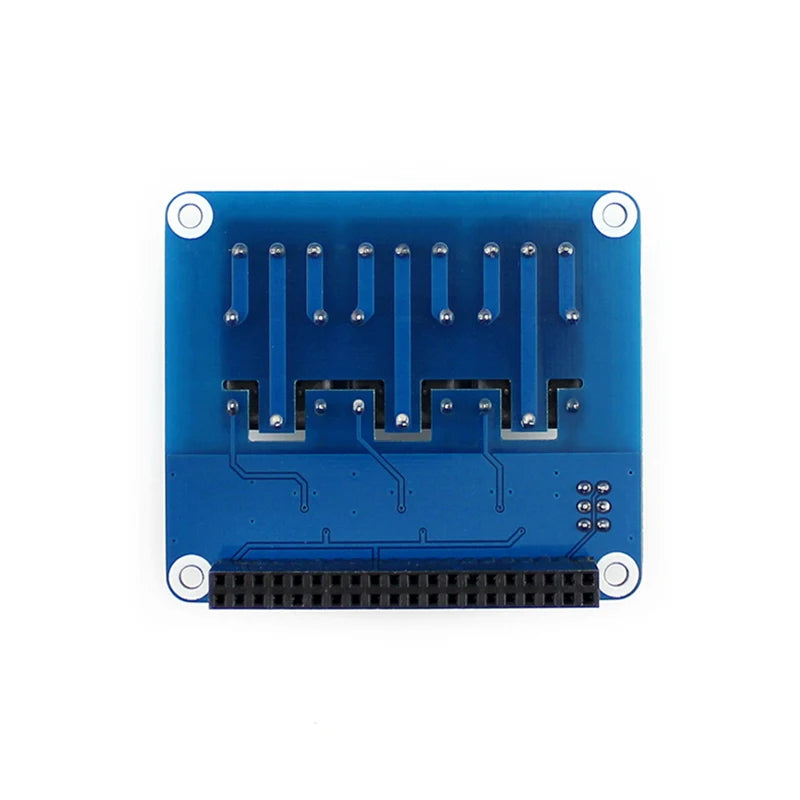

Pohjassa oleva liitin on yhteensopivan Raspberry Pi -laitteen 40-nastaiselle GPIO-liitännälle.

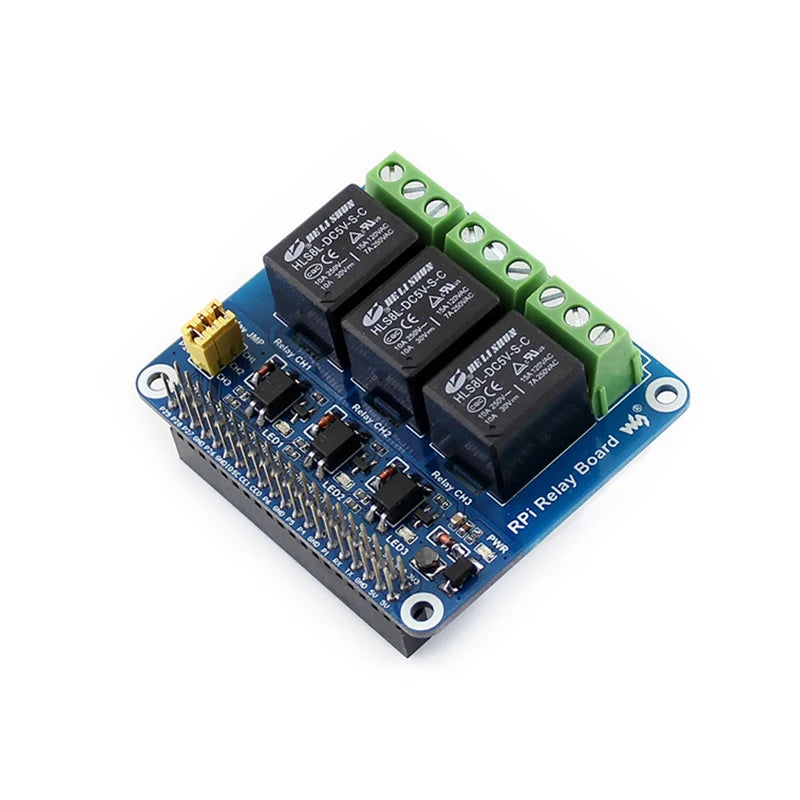

Jumpperien avulla voit valita projektisi liitäntöihin sopivan ohjausnastojen järjestelyn.

Asennuskuvassa kortti on Raspberry Pi -tietokoneen vieressä; tietokone ei sisälly toimitukseen.

Projektin viitesivu: www.waveshare.com/wiki/RPi_Relay_Board

Lisää relekortti yhteensopivaan Pi-projektiin, kun tarvitset kolme erikseen kytkettävää lähtöä.
