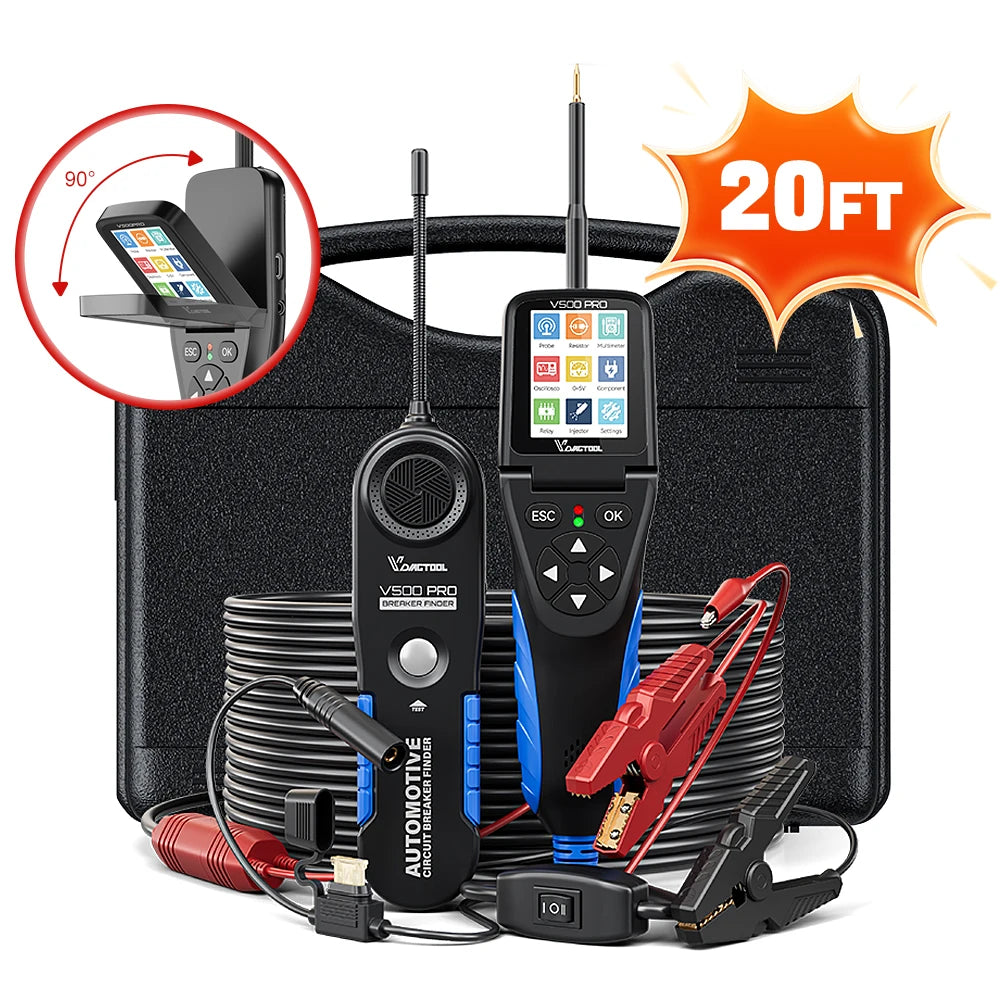

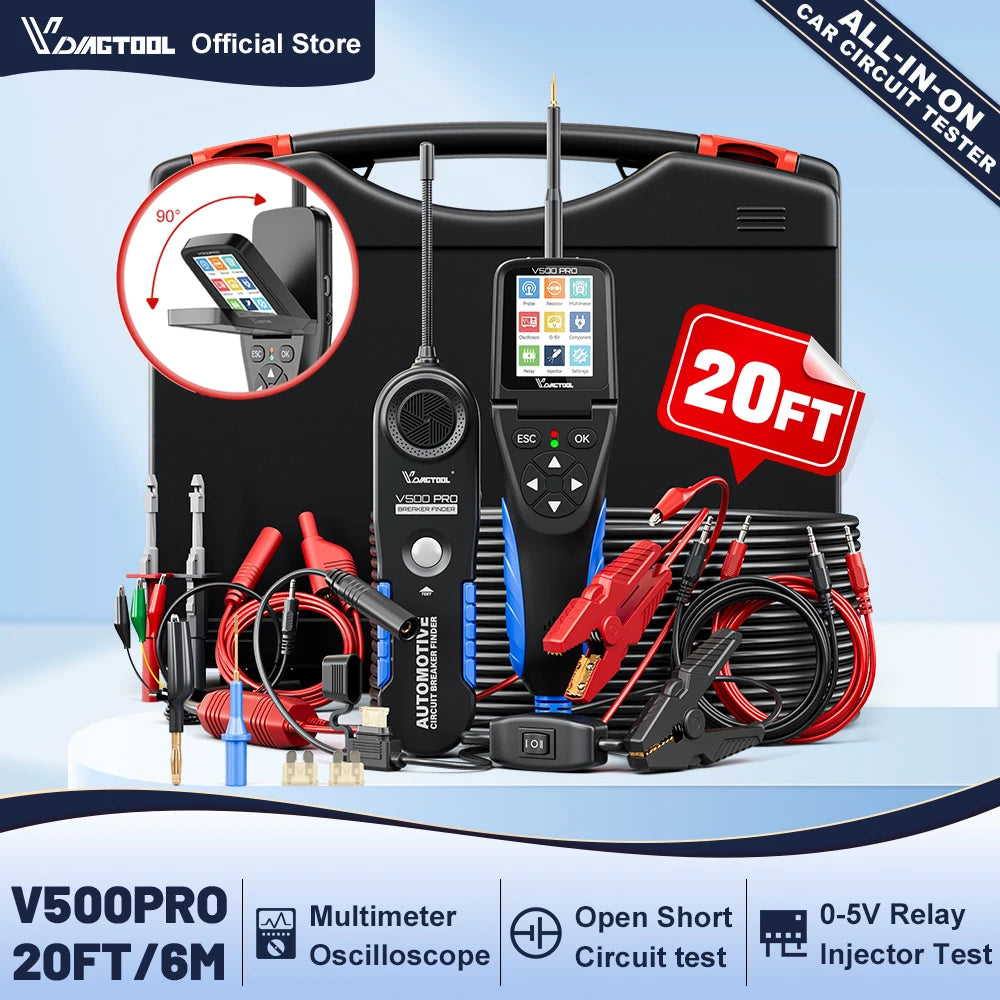

VDIAGTOOL V500PRO Autóipari áramkör tesztelő 12V/24V jármű power áramkör vizsgáló, breaker kereső eszköz nyitott áramkör detektor
SPECIFICATIONS
Automotive & Inteligent & Electrical & Comprehensive All-in-One: Power Circuit Probe Teste, Breaker Finder Tool, Oscilloscope/Multimeter, Relay/Fuel Injection Tester, Activate Component, AC/DC/Trailer/Fuse Test, DIYers, Electrician, Techn
Brand Name: VDIAGTOOL
Cable Length: 20FT/6M Cable
Certification: CE
Communication Interface: USB
Display Size: Others
Electronic: No
External Testing Certification: ce
Hardware Version: 2026
High-concerned chemical: none
Is Batteries Included: no
Item Height: 10
Item Length: 30
Item Type: Electrical Testers & Test Leads
Item Weight: 2.2
Item Width: 25
Material: Plastics
Model Name: VDIAGTOOL V500 PRO
Operating Temp: 0℃-50℃/32°F-122°F
Operating Voltage: 9V - 30V DC,For 12V/24V Car Battery Voltage
Origin: Mainland China
Power (W): W
Power Source: Provided by connecting to car battery
Resistance Measurement Range: 0KR - 200KR
Screen Size: 2.36-inch TFT Color Screen with 90° Rotation
Software Update: Yes
Software Version: 2026
Storage Temp: - 20°℃-70°C/-4°F-158°F
Supports 9 Kinds of Languages: English;Chinese; French; Spanish; German; Russian; Italian; Portuguese; Polish
Use: Not Telecommunication
V500PRO Automotive Circuit Tester 1-1: Smart Probe-Auto Detect Volts and Ohms
V500PRO Automotive Circuit Tester 1-2: Multimeter Mode(Voltage, Resistance, Diode& Short, Current, Frequency)
V500PRO Automotive Circuit Tester 1-3: Oscilloscope Mode
V500PRO Automotive Circuit Tester 1-4: Relay Test
V500PRO Automotive Circuit Tester 1-5: Fuel Injector Test
V500PRO Automotive Circuit Tester 1-6: 0-5V Power Supply
V500PRO Automotive Circuit Tester 1-7: Component Activation & Signal Circuit Test
V500PRO Automotive Circuit Tester 1-8: Positive & Negative Test
V500PRO Automotive Circuit Tester 1-9: Diode Test
V500PRO Car Circuit Tester Useful Design 1: Overload Protection & Reverse Polarity
V500PRO Car Circuit Tester Useful Design 2: TFT Color Display
V500PRO Car Circuit Tester Useful Design 3: Battery-powered alligator clips
V500PRO Car Circuit Tester Useful Design 4: 90°Rotating Screen
V500PRO Car Circuit Tester Useful Design 5: Fine Probe Tip
V500PRO Car Power Circuit Tester 2-1: Checking Short Circuit
V500PRO Car Power Circuit Tester 2-2: Locating Open Circuit
V500PRO Car Power Circuit Tester 2-3: Tracing Wire
VDIAGTOOL V500PRO Automotive Power Probe Tools: VDIAGTOOL V500 PRO 9V-30V Car Circuit Tester
VDIAGTOOL V500PRO Open Short Finder: VDIAGTOOL V500PRO Automotive Circuit Tester
VDIAGTOOL V500PRO Vehicle Coverage: for Car ,SUV ,Motorbike ,Steamer ,Truck ,Bus
Voltage: V
Voltage Measurement Range: 0.1V -100V
Warranty: 3 Years Warranty
Wireless Function: No
Wireless Support: No
Working Environment Temp: 0℃-50°C/-32°F-122°F
For operation instructions on the different functions of the V500pro, please click the link: https://www.youtube.com/@vdiagtool
VDIAGTOOL V500PRO egy professzionális szintű autóipari áramkör-power probe tervezve a 9-36V járművek elektromos rendszereihez, beleértve az autókat, kisteherautókat és más járműveket. Teljeskörű autó-kábeláramkör-tesztelőként a V500PRO támogatja a kettős üzemmódot és integrálja a többfunkciós elemeket, beleértve az oszcilloszkópot, multimétert, injektor-, relé-, alkatrész-aktiválást és kontinuitás-tesztet. Támogatja továbbá a vonalkövetést, az open-körök felderítését és az open-faultok ellenőrzését.
A V500PRO autóipari áramkör-tesztelője egyértelmű TFT színes kijelzőt és intuitív ikonokat, nagy betűket kínál az egyszerű olvashatóságért. Beépített védelemként megfordított polaritás, túlfeszültség és próbakapocs-csuklós meghibásodás elleni védelem gondoskodik a biztonságos működésről. Többnyelvű támogatás és 9-36V-os járművekkel való kompatibilitás teszi ideális eszközzé profi technikusok, javítóüzletek és DIY rajongók számára.

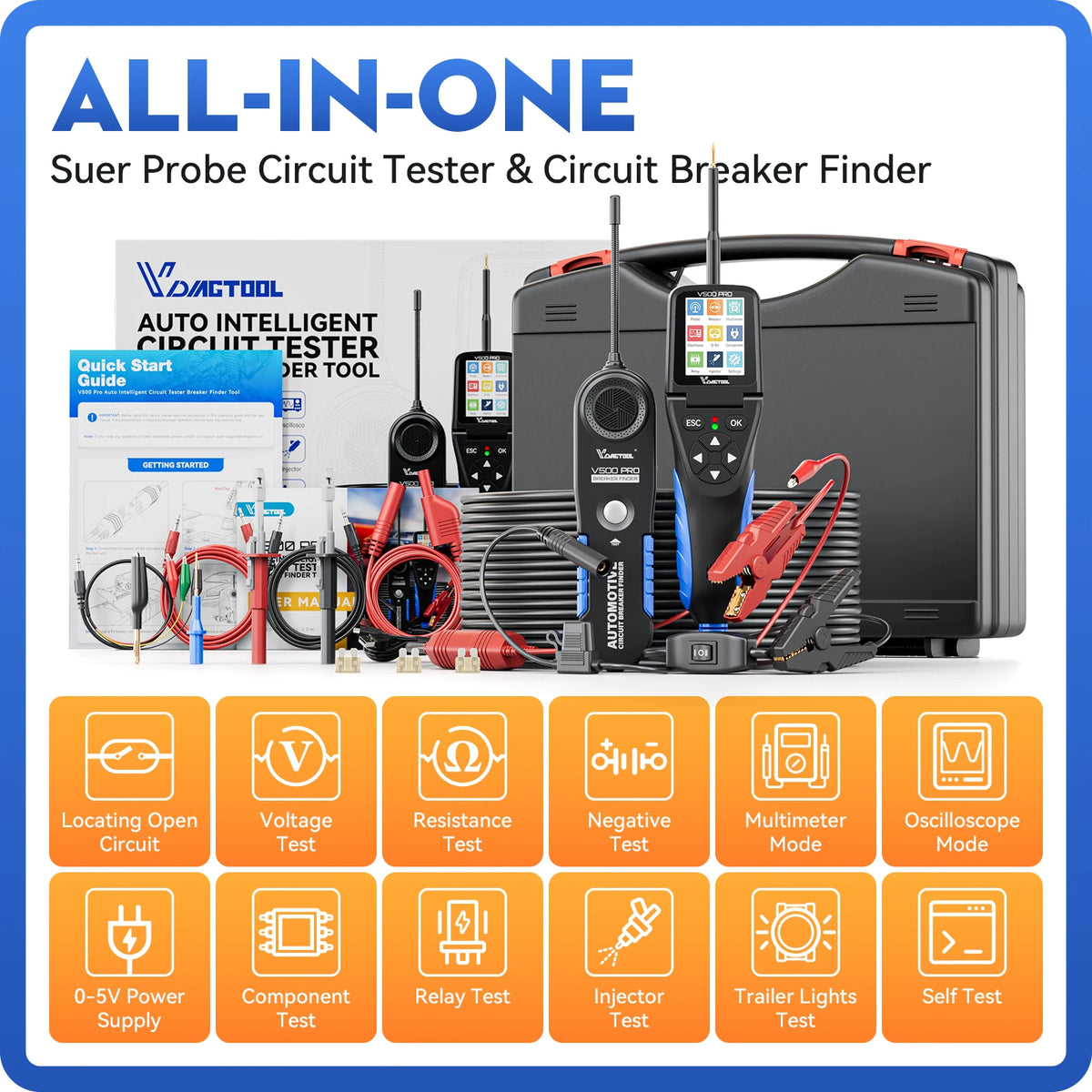

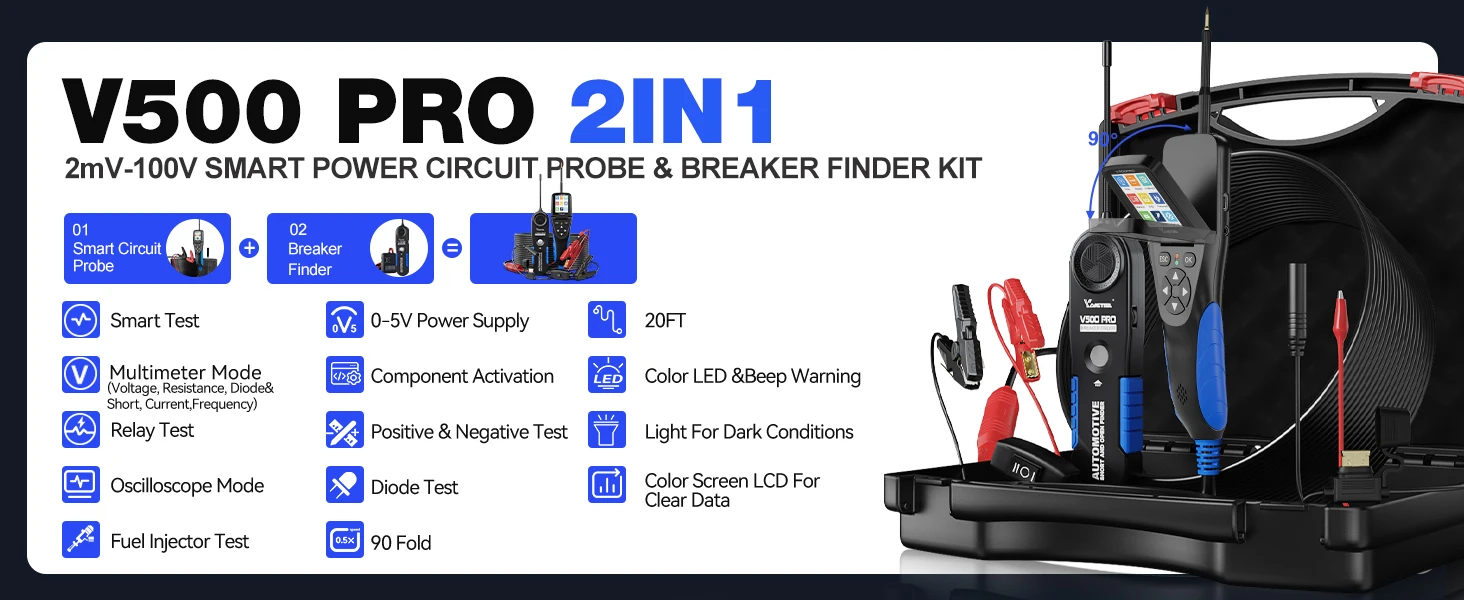

2026 VDIAGTOOL V500PRO All-in-one car power probe tools covers all circuit tests
🏆V500PRO okos autóipari áramkör-tesztelő

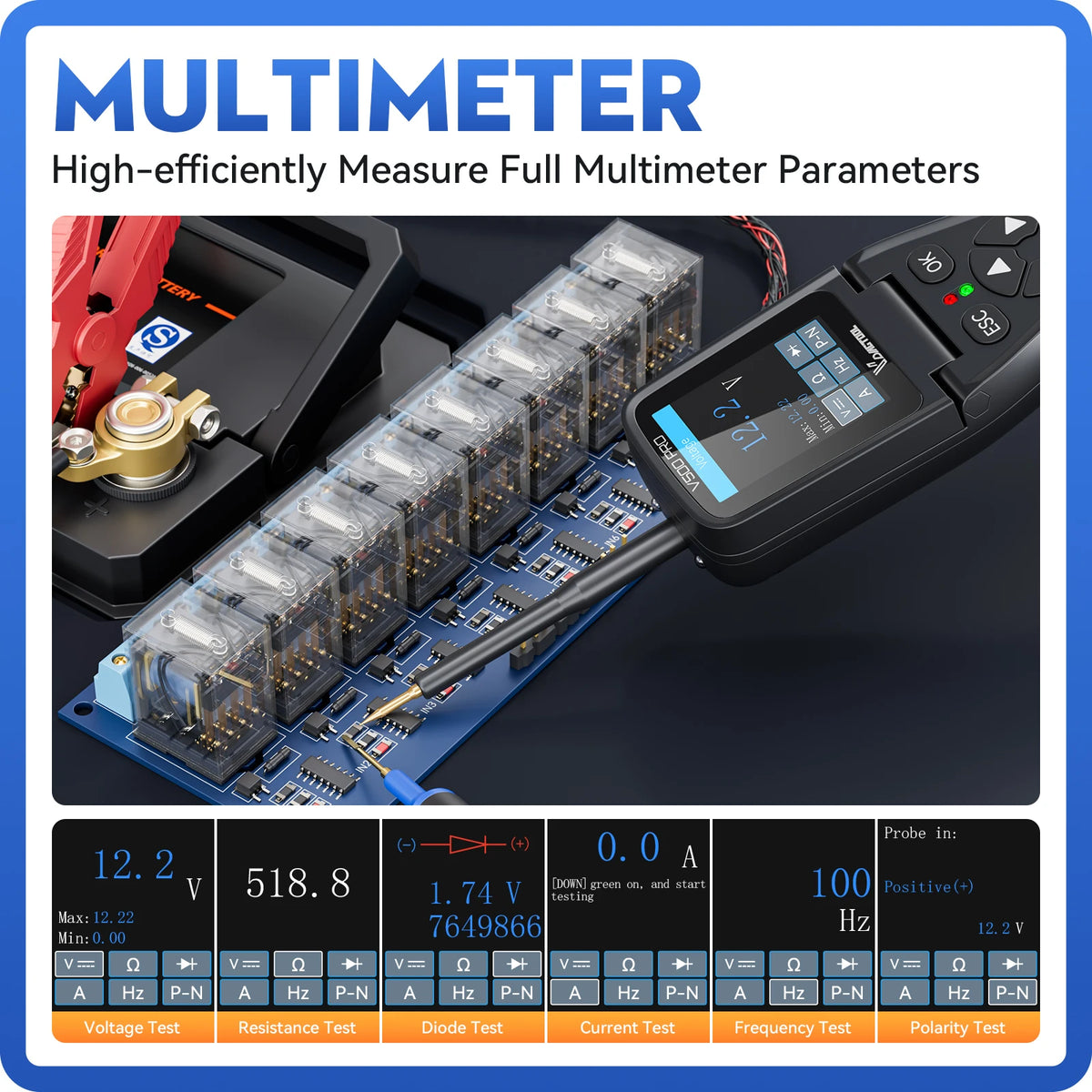

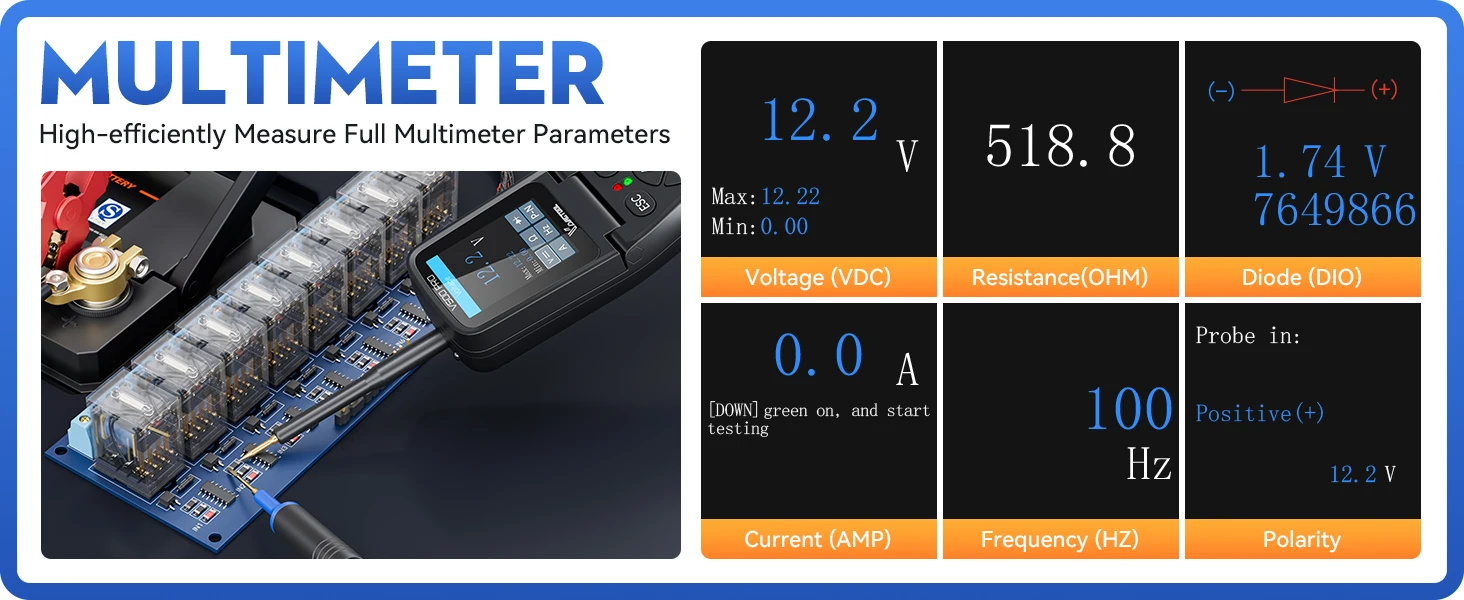

1. Multiméter mód (feszültség, ellenállás, dióda & rövidzár, áram, frekvencia)
A VDIAGTOOL V500PRO autóipari áramkör-power probe multiméter módot kínál alapvető funkciókkal, például feszültség-, áram- és ellenállásmérés. Ideális az autóvillamos rendszerek diagnosztikájához és teszteléséhez, segít értékelni az összetevők, például akkuk, generátorok és szenzorok teljesítményét.
2. Oscilloscope Mód
AZ VDIAGTOOL V500PRO autóvillamossági áramkör-tesztelő beépített oszcilloszkóp móddal rendelkezik valós idejű hullámformadiagrammokra és jelanalízisre. Lehetővé teszi a felhasználók számára, hogy egyértelműen megfigyeljék az elektromos jelek változásait, beleértve a frekvenciát, amplitúdót és a hullámforma alakját, így gyorsabban azonosíthatók a körkörös hibák.
3.0-5V Power Supply
AZ VDIAGTOOL V500PRO autósmart elektromos rendszer diagnosztikai eszköze 0–5V tápegység kimenetet támogat, stabil alacsony feszültségű áramforrást biztosít a körkörös teszteléshez és alkatrész-aktiváláshoz. Ideális alacsony fogyasztású autóelektronikai összetevők, például szenzorok, ECUs, mikrokontrollerek, LED-ek, Bluetooth modulok és Wi-Fi modulok áramellátására és tesztelésére.
4.Relay Test
AZ VDIAGTOOL V500PRO autó power probe funkcióval rendelkezik reléteszteléssel, amely gyorsan ellenőrzi a relék működését különböző feszültség- és terhelési feltételek mellett. Segít a felhasználóknak pontosan ellenőrizni a relé válaszát, a kapcsolási teljesítményt és az általános működési állapotot, így a potenciális hibák még a rendszerproblémák kialakulása előtt kideríthetők.
5. Fuel Injector Test
Az V500PRO autóipari áramkör-tesztelő injektor-teszt funkciót kínál, amely a tűhegy segítségével különböző impulzust küldhet az injektorra, és ellenőrizheti a sprays teljesítményét. A valós munkakörülmények jelének szimulálásával gyorsan diagnosztizálhatók az injektor állapotai, például eldugulás, gyenge válasz vagy meghibásodás.
6.Component Activation & Signal Circuit Test
Az V500 Pro aktiválja az autó villamos áramkörének komponenseit a fényszóróktól a szélvédő-szárnyig, a hűtőventilátoroktól a indítómotorokig, hogy megbizonyosodjon arról, hogy rendben működnek-e, és gyorsan megtalálja a rövidzárlati problémákat, teszteli a szenzorokat és a jelköröket, hogy segítsen megtalálni a villamossági problémák gyökerét.
7.Positive & Negative Test
Az V500PRO autóipari áramkör-tesztelő támogatja a Pozitív & Negatív Teszt funkciót, amely segít gyorsan azonosítani a kör pozitív és negatív termináljait, meghatározni a feszültség polaritását, és megkülönböztetni az energiaforrást és a földet. Ez segít elkerülni a fordított bekötést, rövidzárlatokat és a komponensek károsodását a helytelen működés miatt.
🏆V500pro Autó Breaker Finder
1.Checking Short Circuit
Azonosítja a nem kívánt összekötéseket, amelyek túláramlást okoznak, ezzel megelőzve a kábelezés és az alkatrészek károsodását.

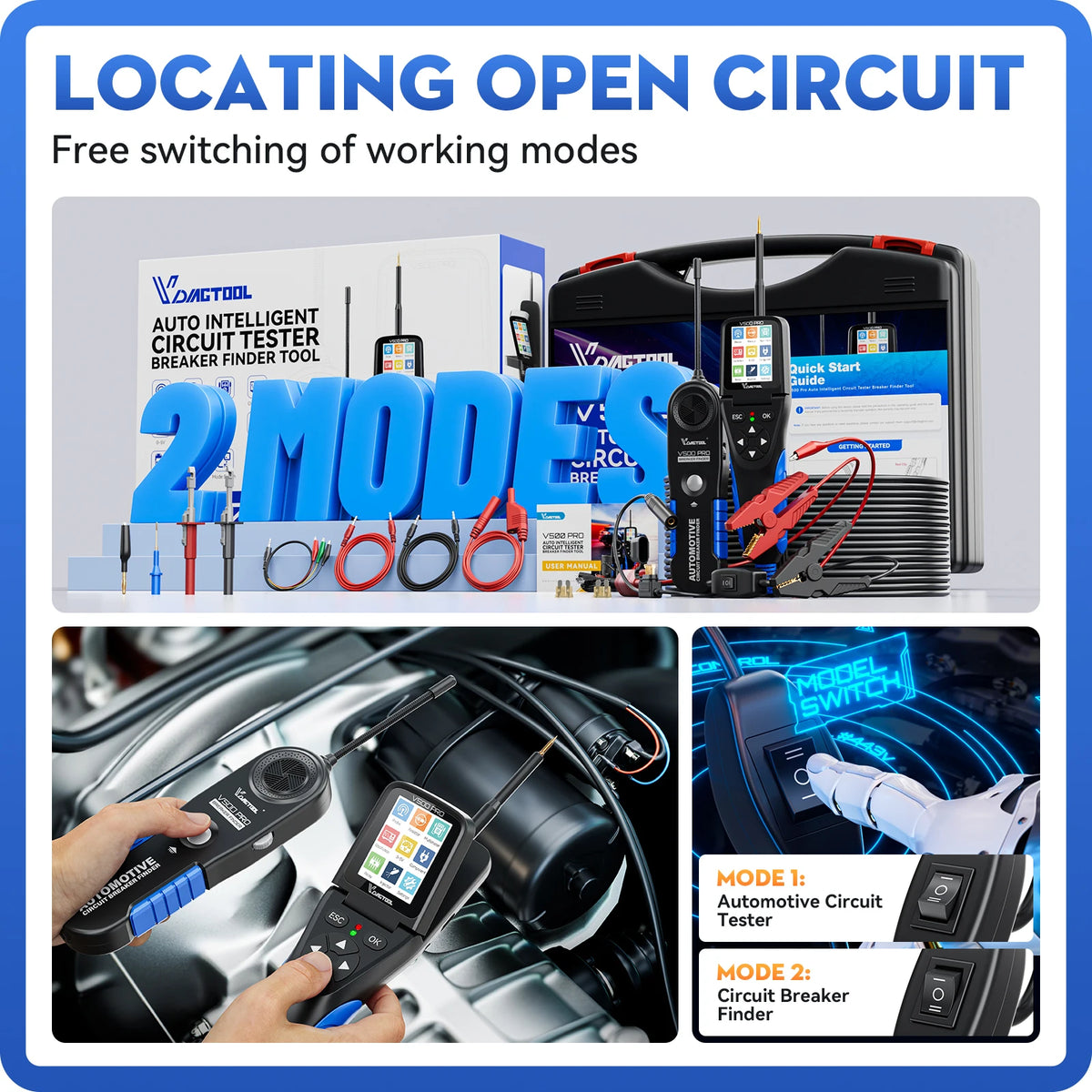

2.Locating Open Circuit
Feltárja a körök töréseit vagy letöréseit, hogy helyreállítsa a megfelelő elektromos folytonosságot.
3.Wire Tracing
Követi és térképezi a vezetékek útvonalát, megkönnyítve a helyes csatlakozások azonosítását a bonyolult csomagokban.
🏆Széles kompatibilitás
A VDIAGTOOL V500PRO autóipari áramkör-tesztelő széles kompatibilitással rendelkezik, és támogatja az autók, teherautók, motorkerékpárok és még hajózási rendszerek áramkör-diagnosztikáját; egyúttal támogatja a 9V-30V DC működési feszültség, 0.1V-100V feszültség, 0KR-200KR ellenállások mérését.
🏆Egyszerű működés & Biztonsági védelem
Az VDIAGTOOL V500PRO Elektromos Rövidzárlat/Nyitott-Bbreaker Finder TFT színes kijelzővel és nagy felbontású ikonokkal rendelkezik, biztosítva egy intuitív és könnyen olvasható felületet. A jármű akkumulátorára csíptetett alligátoros tartóval működik, beépített visszafordított polaritás elleni védelemmel és túlfeszültség védelemmel a biztonságos használat érdekében.
🏆Támogatott nyelvek
VDIAGTOOL V500PRO 2 az 1-ben autó-power-körprobe-breaker Finder 9 nyelvet támogat, például angol, kínai, francia, spanyol, német, orosz, olasz, portugál, lengyel stb., hogy elkerülje a nyelvi nehézségeket vagy félreértéseket, és csökkentse, mennyi időt vesz igénybe az információk megtalálása vagy dokumentumok fordítása, lehetővé téve a felhasználók számára, hogy gyorsabban megértsék a készülék funkcióit és a kördiagnosztikára összpontosítsanak.
🏆Online frissítés & 2 év garancia & 24/7 technikai támogatás
VDIAGTOOL V500PRO power circuit probe analizátor online-frissítést, 2 év minőségi garanciát és 24 órás professzionális technikai garanciát kínál, hogy megvédje az after-sales szolgáltatást.

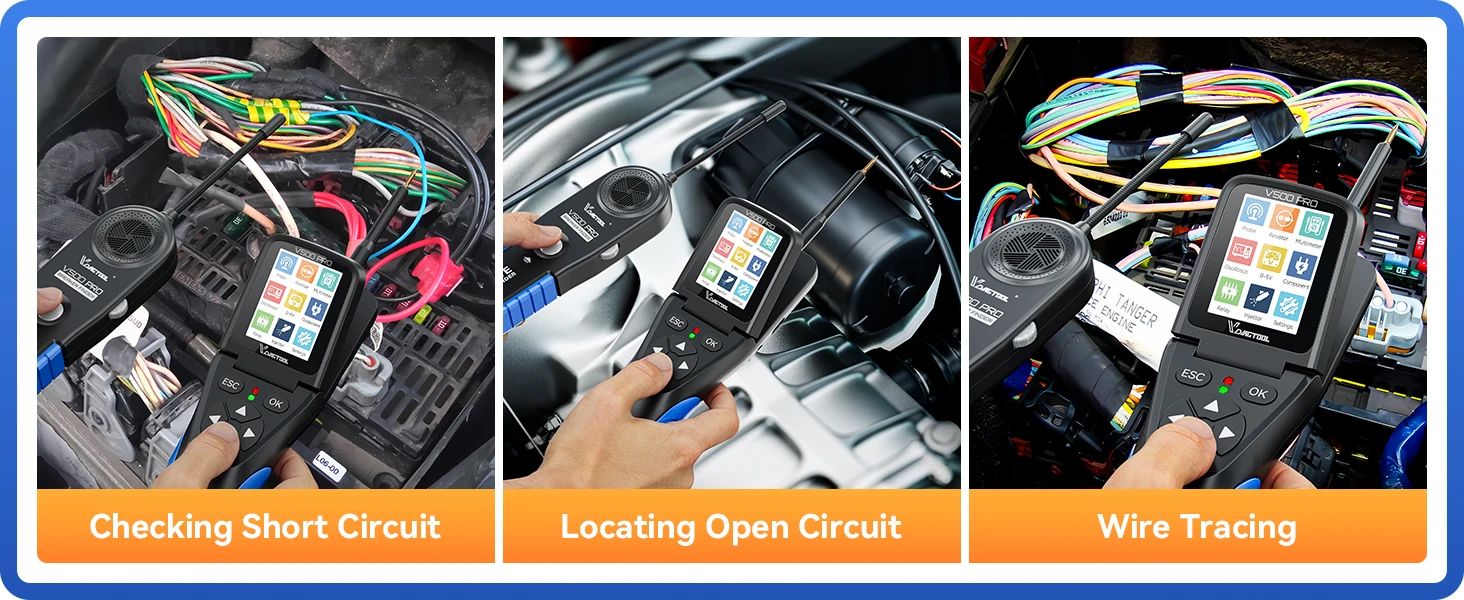

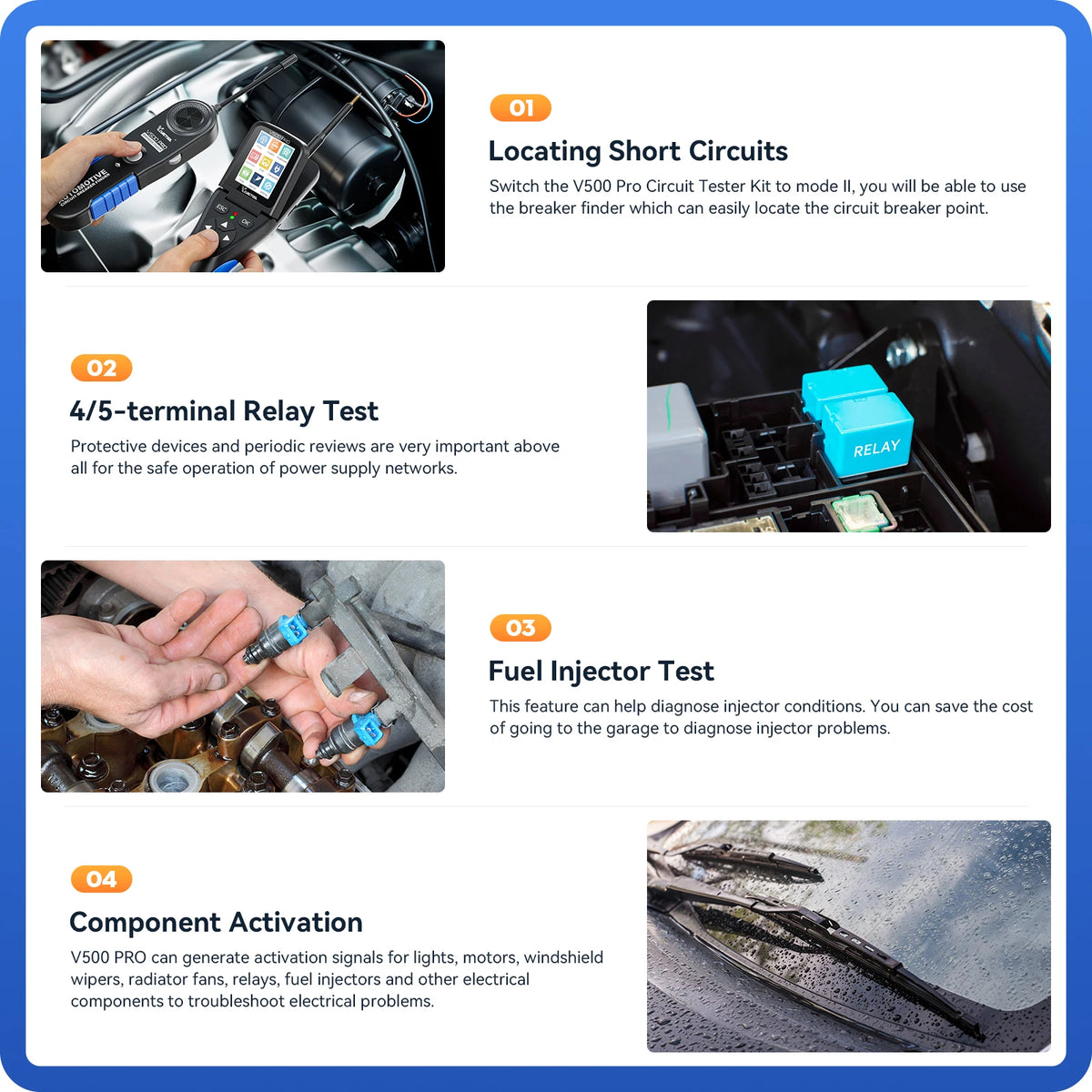

VDIAGTOOL V500PRO Autóipari áramkör-tesztelő --- Áramkör-diagnosztikai Funkciók
➤Rövidzárlat ellenőrzése: Azonosítja a nem kívánt kapcsolódásokat, amelyek túláramlást okoznak, segítve a kábelezés és alkatrészek kármentő megakadályozását.
➤Nyitott kör felderítése: Feltárja a körök megszakadását vagy megszakadását a megfelelő elektromos folytonosság helyreállításához.
➤Vezeték-nyomkövetés: Követi és feltérképezi a vezetékek útvonalát, leegyszerűsítve a helyes kapcsolatok azonosítását a bonyolult csomagokban.

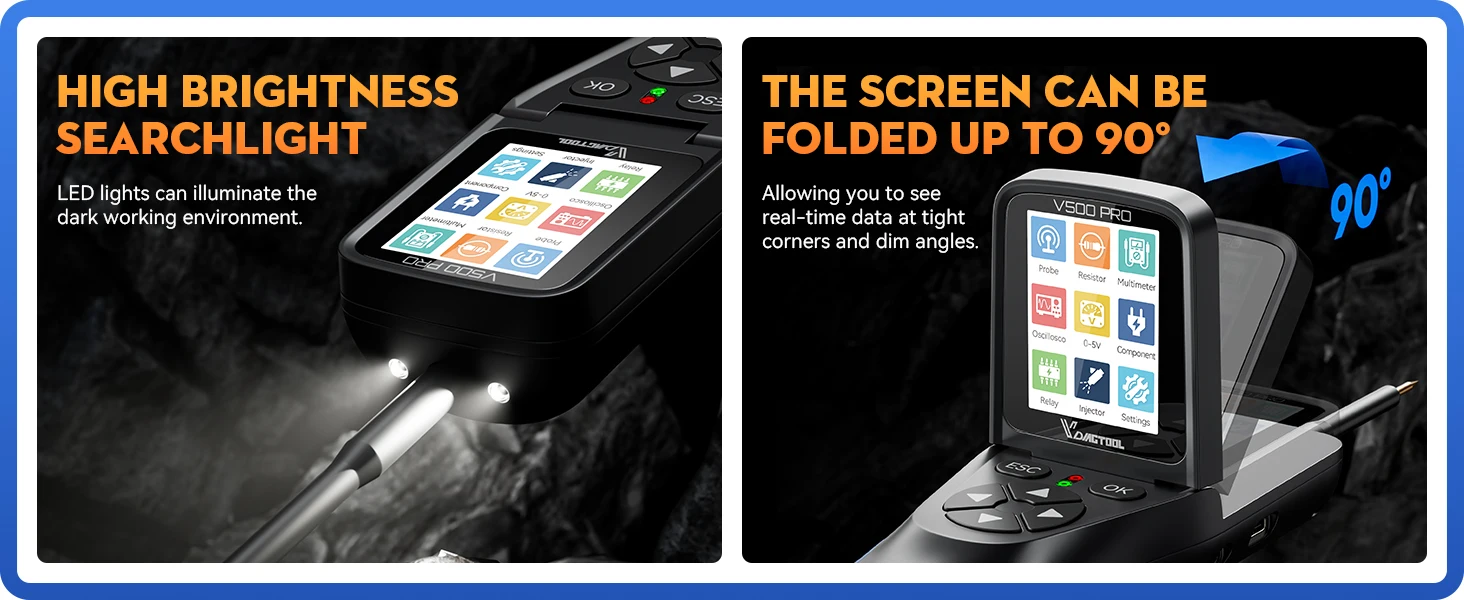

VDIAGTOOL V500PRO Automotive circuit tester ----Gyakorlati tervezési funkció
1) 90° forgatható kijelző
A V500 PRO autó-kör-tesztelő 90°-ban állítható kijelzőt kínál, amely lehetővé teszi a valós idejű adatok egyértelmű megtekintését korlátozott sarkokból és nehéz szögből a kényelmesebb és rugalmasabb kördiagnosztikához.
2) Beépített zseblámpa
A V500 PRO autó-kapcsolati próbaeszköz beépített LED zseblámpával rendelkezik, amely világos megvilágítást biztosít gyenge fényviszonyok között, lehetővé téve a vezetékek, csatlakozók és elektromos alkatrészek könnyebb és pontos vizsgálatát.
VDIAGTOOL V500PRO Automotive circuit tester ---- Inteligens Tesztelés & Multiméter Mód
A VDIAGTOOL V500 PRO autóvillamossági elektromos teszter intelligens áramkör-tesztelést és multiméter funkciót ötvöz, így a villamos diagnosztika gyorsabb és hatékonyabb. A Smart Test technológia automatikusan azonosítja a tesztelt jel típusát (feszültség, áram, ellenállás, frekvencia és hullámforma), ezzel csökkentve a váltás szükségességét a különböző tesztmódok között, és segítve a hiba diagnosztikát és a javítást.
Multiméter Módban a lényeges körparaméterek pontos mérése a széles mérési tartománnyal:
1. Feszültség Mérés: 0.1-100V;
2. Ellenállás Mérés: 0KR-200KR;
3. Áram Mérés: 2mA-25A;
4. Frekvencia Mérés: 10Hz-1MHz;
5. Oszcilloszkóp: 10Hz-100KHz.

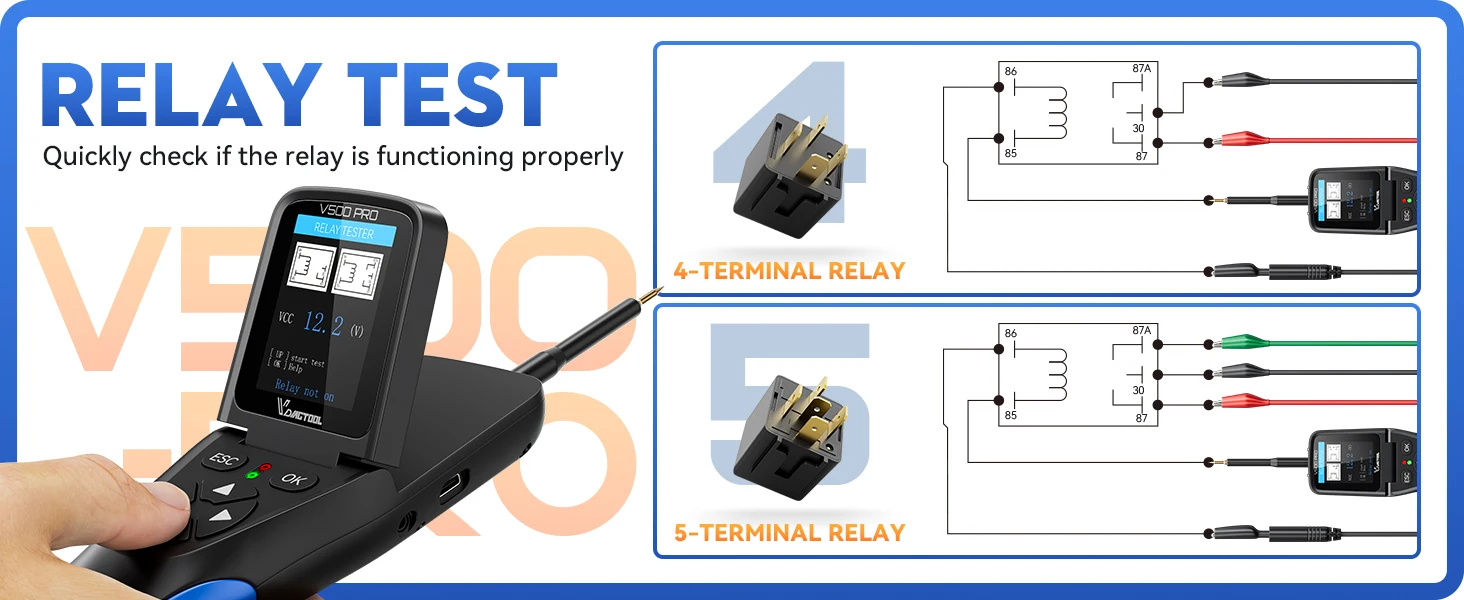

VDIAGTOOL V500PRO Automotive circuit tester ---- Relay Test
A VDIAGTOOL V500 PRO Car Power circuit probe professzionális relétesztest támogat, amely gyorsan ellenőrzi az autórelék működését és teljesítményét a különböző feszültség- és terhelési feltételek mellett, hogy megbízható áramkör-üzem legyen. A relé feszültség, tekercsellenállás és érintkezési válasz paramétereinek tesztelésével segít a meghibásodott vagy hibás relék pontos azonosításában, növelve a jármű elektromos rendszerének biztonságát és stabilitását.
Támogatott Relé Tesztek:
👉 Feszültség-teszt;
👉 Tekercsellenállás-teszt;
👉Relé művelet-teszt;
👉Relé késleltetése és megtartása-teszt.

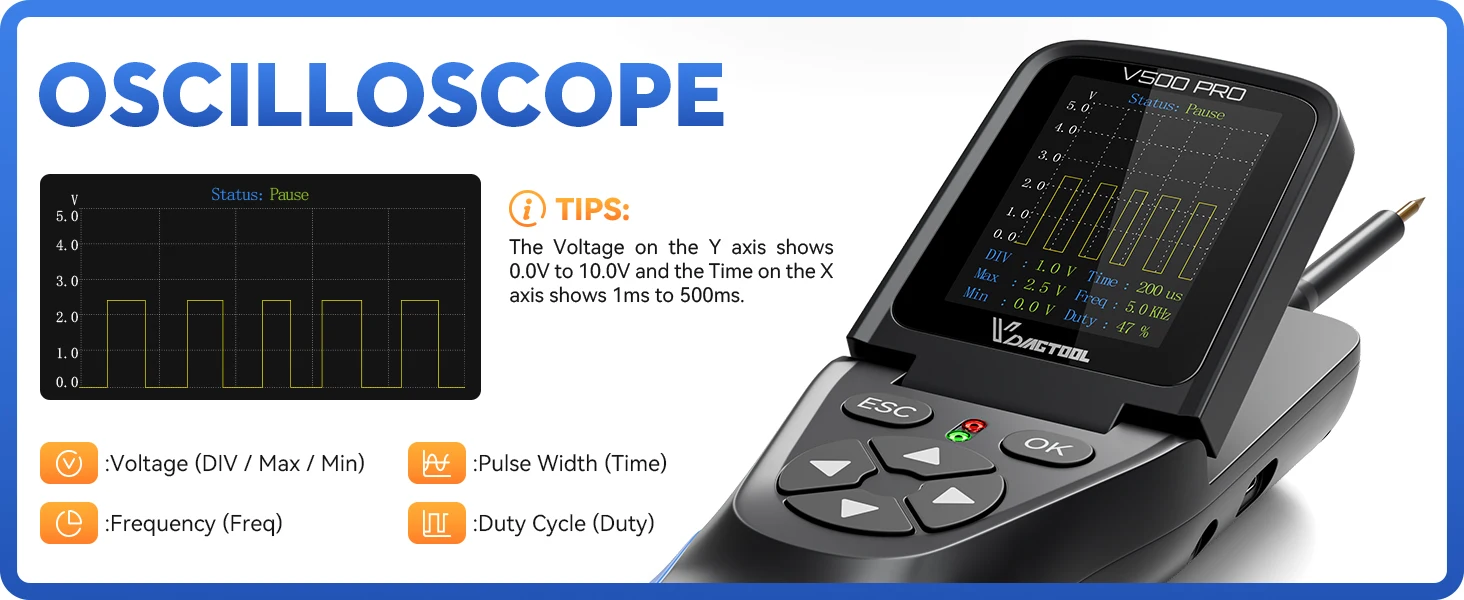

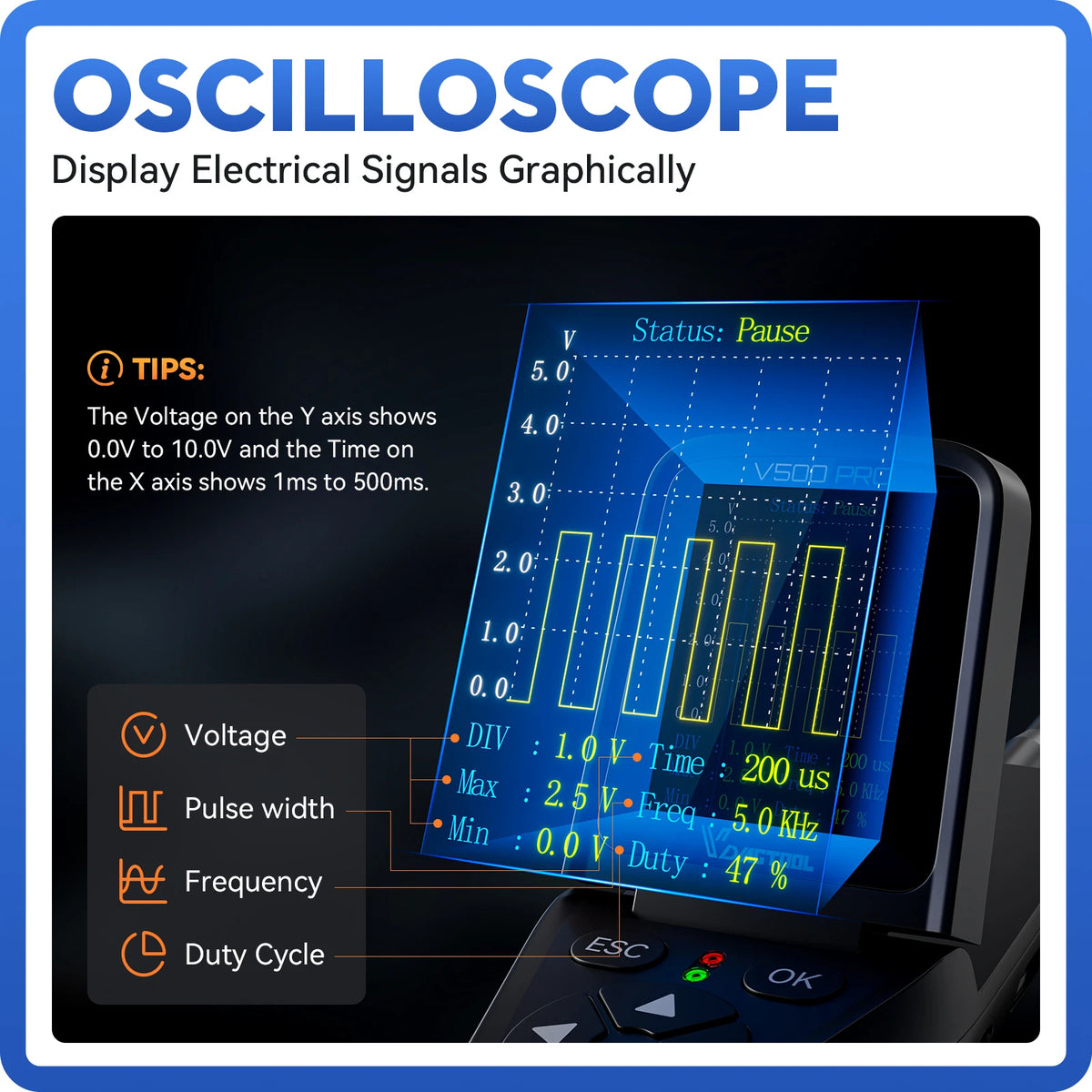

VDIAGTOOL V500PRO Automotive circuit tester ---- Oszcilloszkóp Funkció
A VDIAGTOOL V500 PRO autóvillámkör-hálózati teszter beépített oszcilloszkóp móddal rendelkezik, valós idejű hullámforma-elemzést tesz lehetővé a fejlettebb kördiagnosztikához. A vizuális hullámforma-megjelenítésen keresztül a felhasználók egyértelműen megfigyelhetik jelszint-változásokat és gyorsan azonosíthatják a jelváltozásokat, például hullámforma torzulást, jelgyengülést, feszültséghullámokat és impulzus-zavarokat.
1. Paraméter-tartomány
Frekvencia Mérés Tartomány: 10Hz-1000Khz
Hullámforma kijelzés: 10Hz-100Khz
2. Oszcilloszkóp Funkció
✔️Tiszta hullámforma kijelzés: Azonnal látható a jelváltozás, könnyen azonosíthatóak a rendellenességek, például hullámforma torzulás vagy jelvesztés.
✔️Átmeneti problémák rögzítése: Rövid feszültség-spikkel, impulzus-zavar és más ideiglenes problémák detektálása, amelyet a multiméterek nem látnak.
✔️Frekvencia analizis: A jel frekvenciájának, periódusának és jellemzőinek mérése a rezgő körök, időzítő körök vagy vezeték nélküli rendszerek hibakereséséhez.

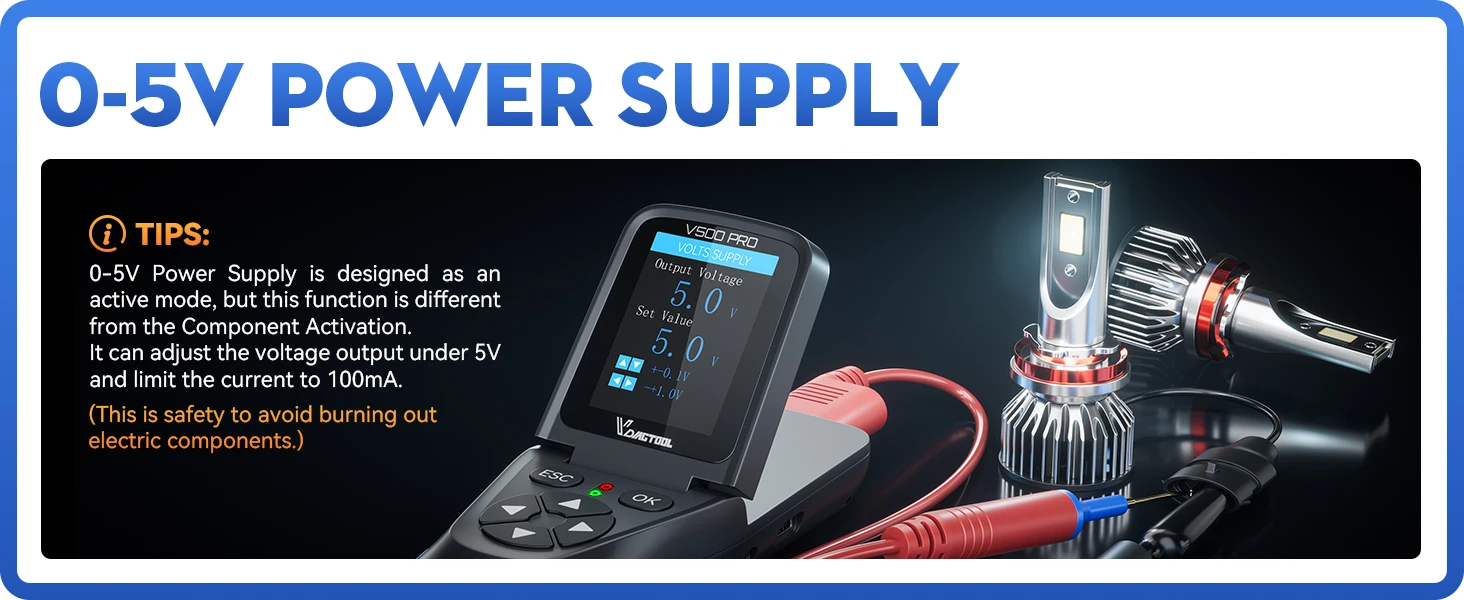

VDIAGTOOL V500PRO Automotive circuit tester ---- 0-5V TÁPÉNY
A 0-5V tápegység stabil és állítható alacsony feszültségű forrást biztosít a kördiagnosztikához. Képes szimulálni bemeneti feszültségeket, hibakeresést végezni szenzorokon, körviselkedést tesztelni és rendszereket kalibrálni. Gyakori alkalmazások közé tartoznak alacsony fogyasztású elektronikai eszközök és szenzoros rendszerek:
➤Kördiagnosztikában a 0-5V Power Supply a következő kényelmeket nyújtja
✔️Stabil kimenet: Szabályozható 0-5V a körök normális működését biztosítja feszültségingadozások nélkül, megakadályozva az alkatrészek károsodását vagy működészavart
✔️Könnyű tesztelés & hibakeresés: Gyorsan szimulálható különböző feszültség-beviteli értékek a kör válaszának teszteléséhez és a hibaelhárítási hatékonyság növeléséhez
✔️Magas biztonság: Alacsony feszültségű kialakítás megvédi az érzékeny elektronikus összetevőket és csökkenti a tesztelés kockázatát.

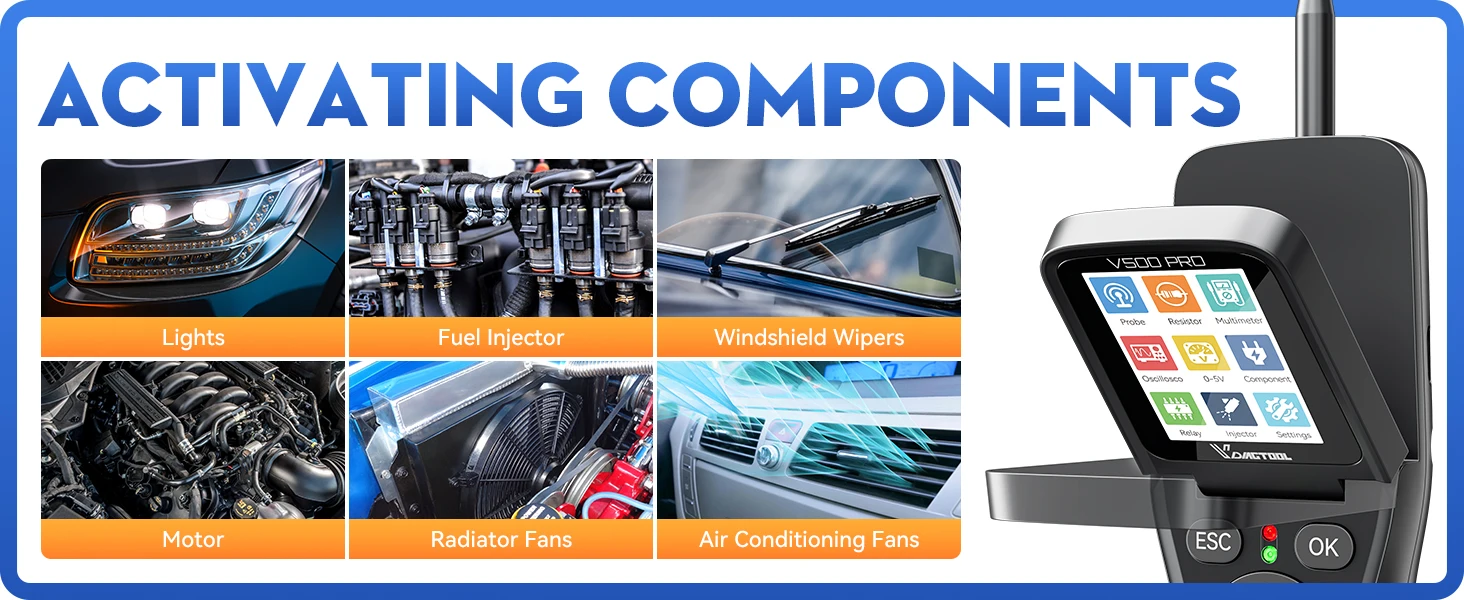

VDIAGTOOL V500PRO Automotive circuit tester ---- Component Activation
AZ VDIAGTOOL V500 PRO Rövidzárlat- és nyitott áramkörFinder komponensek aktiválásának tesztelését támogatja, lehetővé téve a kapcsolódó villamos összetevők közvetlen aktiválását és a működési állapot ellenőrzését a körben.
Valósidejű komponens aktiválásával a felhasználók gyorsan azonosíthatják a hibákat, megerősíthetik a normál körüzemeltetést, időt spórolhatnak a hibakeresés során, növelhetik a javítás hatékonyságát, és elkerülhetik a fölösleges alkatrész-cserét.
✔️Fények – fényszórók, hátsó lámpák és indexlámpák
✔️Üzemanyag-injektorok – Ellenőrizze a pulzusjeleket és az injektor működését
✔️Szélvédő-fűtés – Ellenőrizze a ablaktörlő motorját és a környezetet
✔️Motortöltő – Tesztelje a motorokat, aktorokat és más elektromos motorokat
✔️Hűtőventilátorok – Aktiválja a hűtőventilátorokat a relék és a kábelek felülvizsgálatához
✔️Klíma-ventilátorok – Ellenőrizze a ventillátor motorját és vezérlőköröket

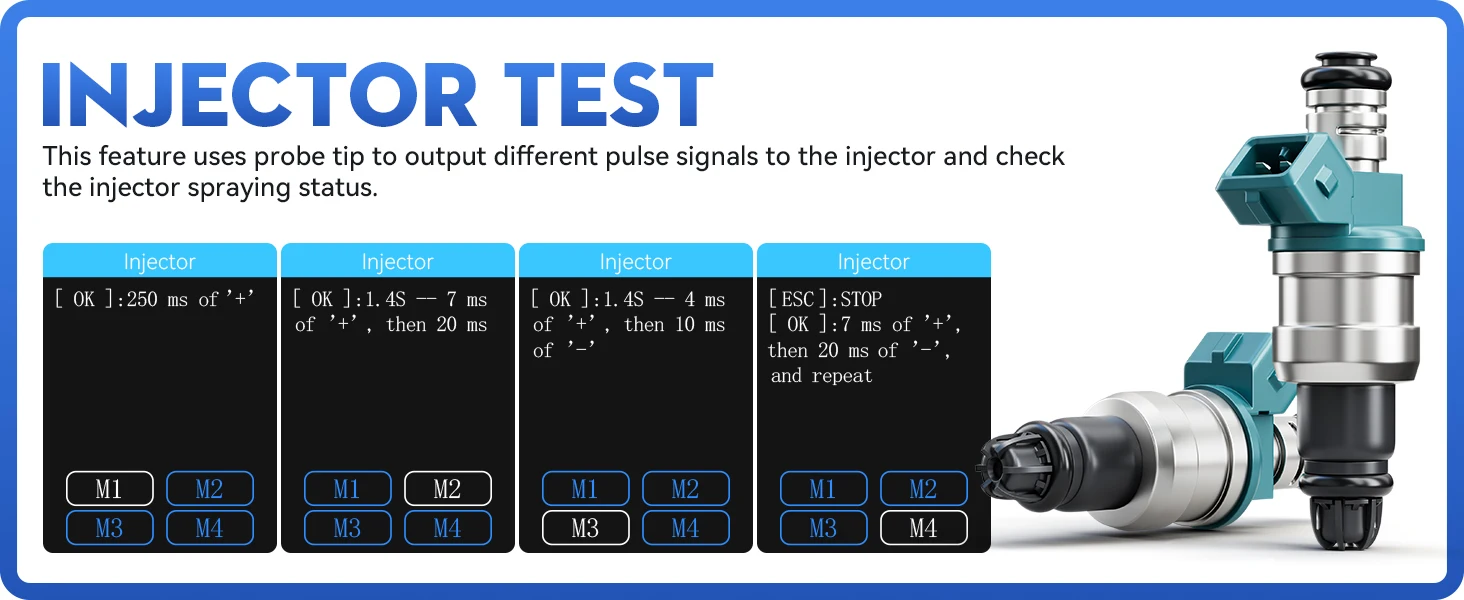

VDIAGTOOL V500PRO Automotive circuit tester ---- Injektor Teszt
Az injektor-tesztet gyakran használják az injektor teljesítményének és működési állapotának felmérésére. A tesztelés során értékelhető az injektor befecskendezési gyakorisága, mennyisége és mintázata, hogy biztosítsa a motor üzem közbeni pontos üzemanyag-ellátást.
4 Mód a Injektor Teszthez:
• Alapvető Teszt: 250ms folyamatos pozitív jel (gyors bekapcsolási ellenőrzés)
• Ciklus Teszt A: 1,4 másodperces cikluson belül, 7ms pozitív + 20ms negatív (üzemi állapot szimulálása)
• Ciklus Teszt B: 1,4 másodperces cikluson belül, 4ms pozitív + 10ms negatív (gyorsítási állapot szimulálása)
• Folyamatos Ciklus Teszt: 7ms pozitív + 20ms negatív kör (állóképességi teszt)
Injektor-tesztelésével nyújtott kényelem
✔ Hiba Diagnózisa – Gyorsan felismeri az injektor problémáit, például eldugulást, egyenletes üzemanyag-ellátást és szivárgást, segítve a hibakeresési idő csökkentését.
✔ Teljesítmény optimalizálás – Biztosítja a megfelelő injektor működést a motor hatékonyságának javításához és a teljesítmény növeléséhez.
✔ Költségmegtakarítás – Segít elkerülni a szükségtelen injektor-cserét, csökkentve a javítási és karbantartási költségeket.
V500 PRO Széles kompatibilitás
1.Támogatott autómodellek
Kiemelkedő sokoldalúság Cars,SUV, Hajózás, illetve hajók, Buszok, Teherautók, Motorkerékpárok és még több terület számára. Pontosan azonosítja a kábelezést, szenzorokat és reléket, kiküszöbölve a találgatást és időt takarítva meg—hatékonyabbá téve a munkát.
2.Kiterjedt méréstartomány
👉Működési Feszültség: 9V - 30V DC
👉Feszültség Mérés Tartománya: 2mV-100V
👉Ellenállás Mérés Tartománya: 0-10MΩ
👉Áram Mérés Tartománya: 2mA-25A
👉 Frekvencia Mérés Tartománya: 10Hz-1000Khz
👉 Hullámforma kijelzés: 10Hz-100Khz
👉 Működési Hőmérséklet: 0℃-50℃/32°F-122°F
👉 Működési Környezet Hőmérséklet: 0℃-50°C/-32°F-122°F
👉 Tárolási Hőmérséklet: -20°℃-70°C/-4°F-158°F
3.Támogatja a 9 nyelvet
👍Angol;
👍Kínai;
👍Francia;
👍Spanyol;
👍német;
👍Orosz;
👍Olasz;
👍Portugál;
👍Lengyel.

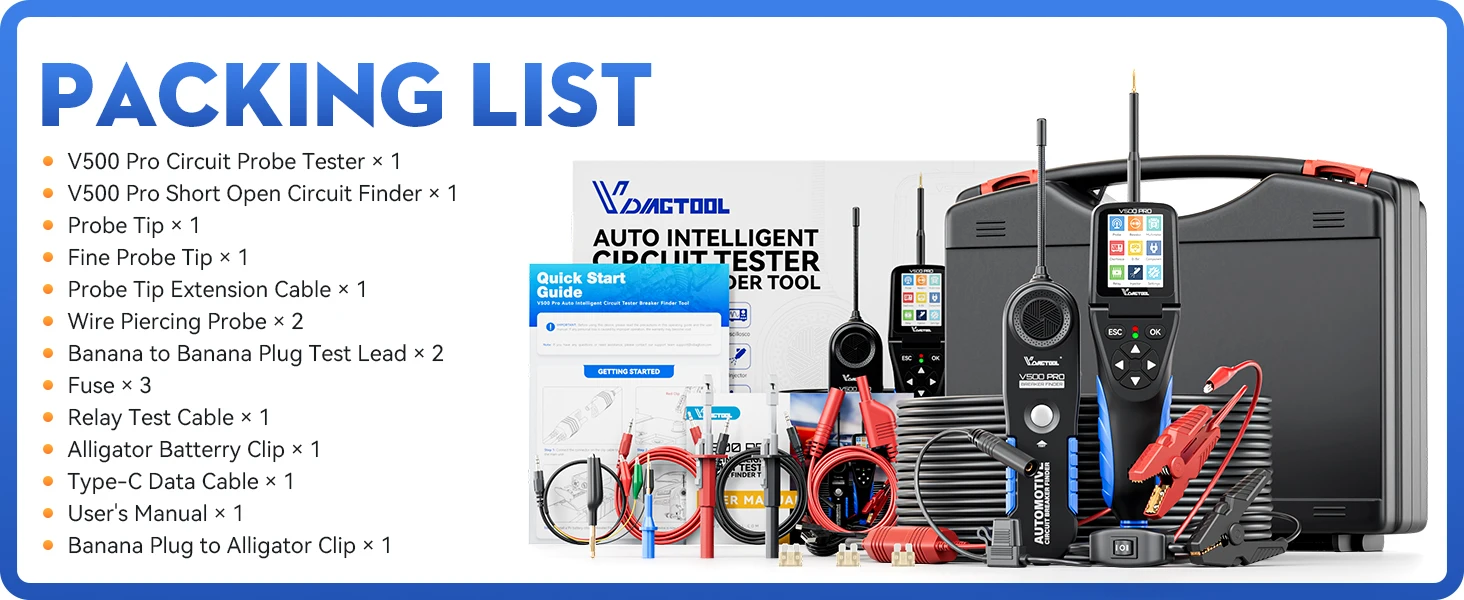

Packing List
• V500Pro áramkör-teszter *1db
• V500Pro rövid-zárt áramkör Finder *1db
• Tűhegy *1db
• Finom tűhegy *1db
• Tűhegy kimenő kábel *1db
• Vezeték szúrópróba *2db
• Banán-Banánz csatlakozó tesztvezető *2db
• Biztosíték *3db
• Relé tesztkábel *1db
• Alligator-klipek csipesz *1db
• Type-C adatkábel *1db
• Felhasználói kézikönyv *1db
• Banáncsatlakozó alligátorklipekhez *1db
