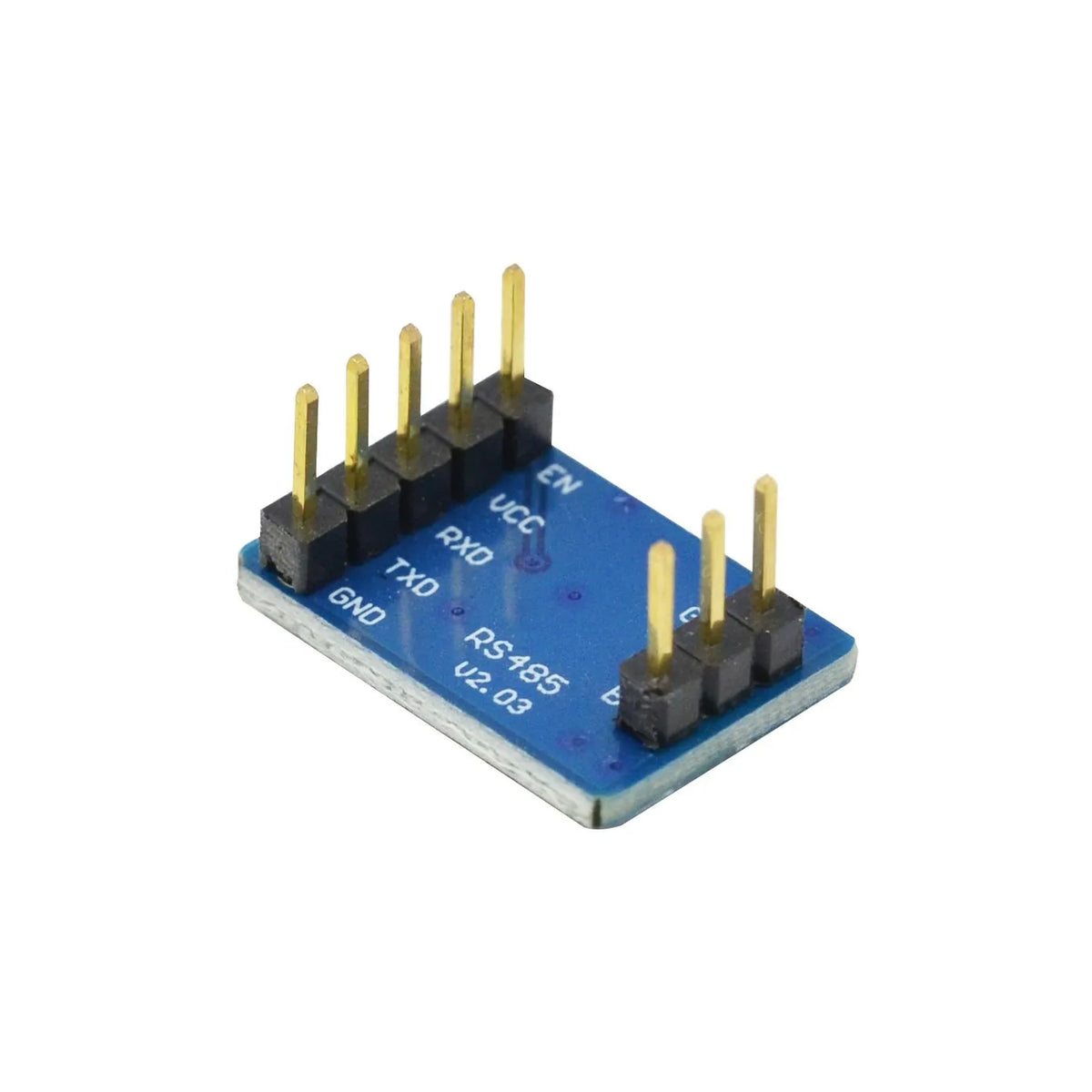

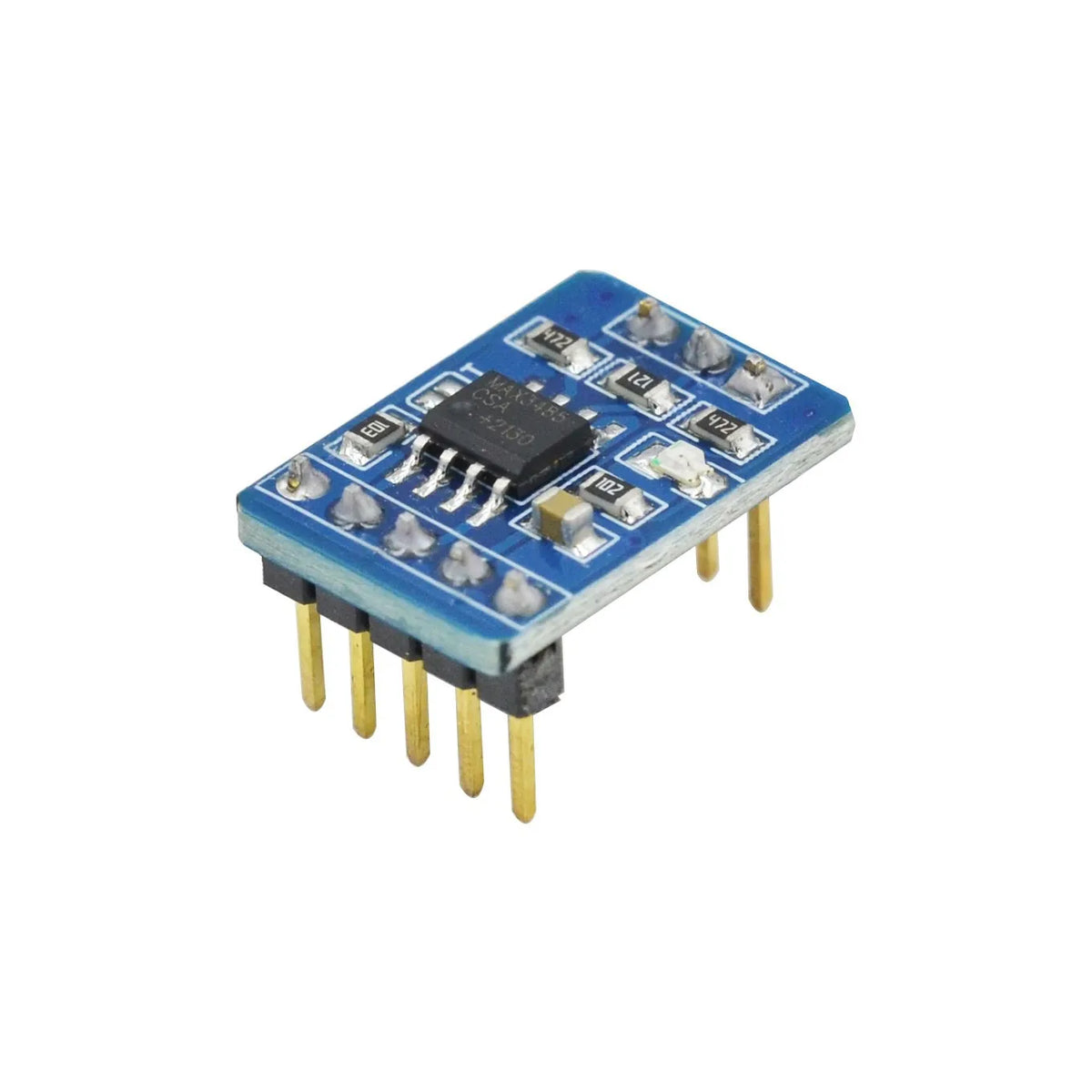

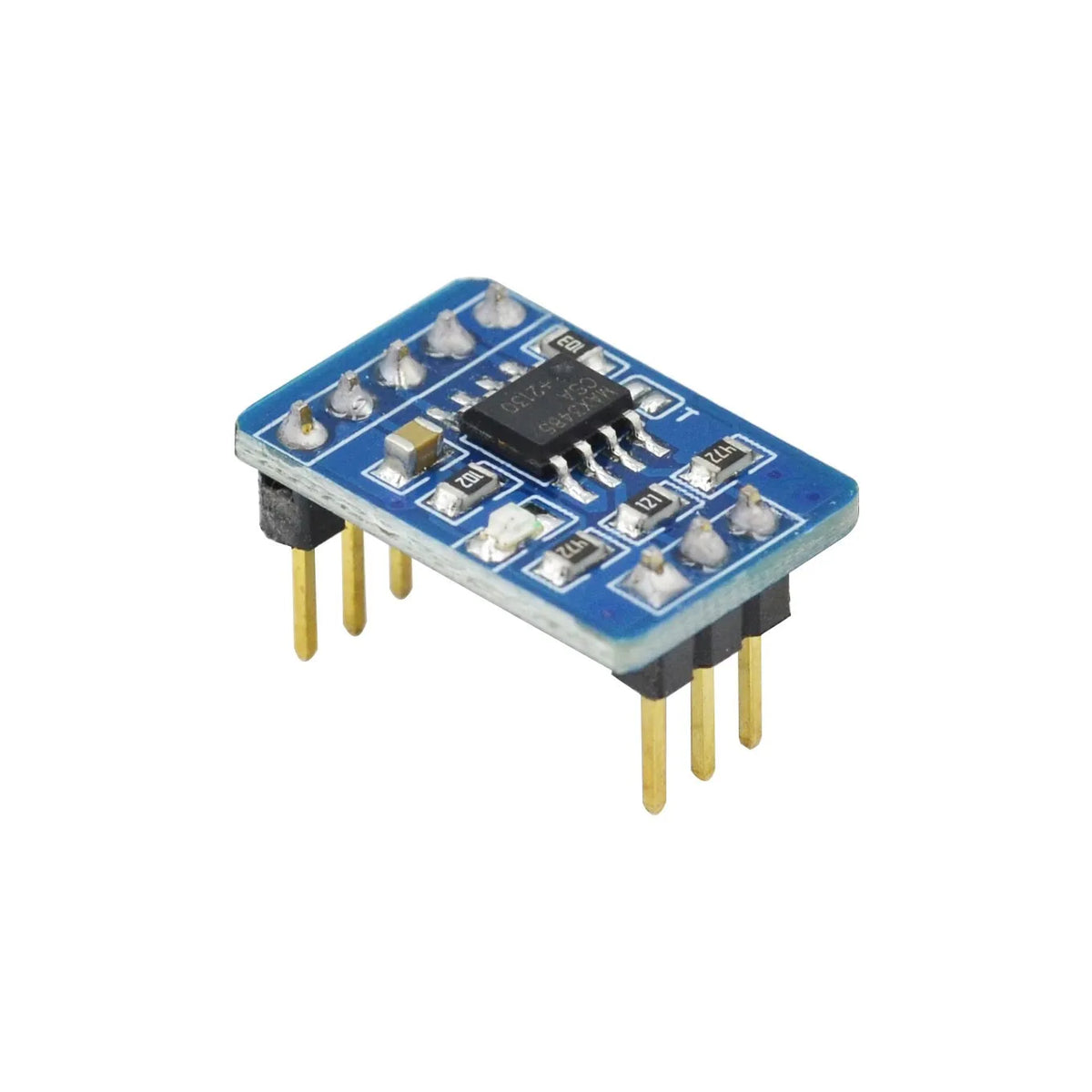

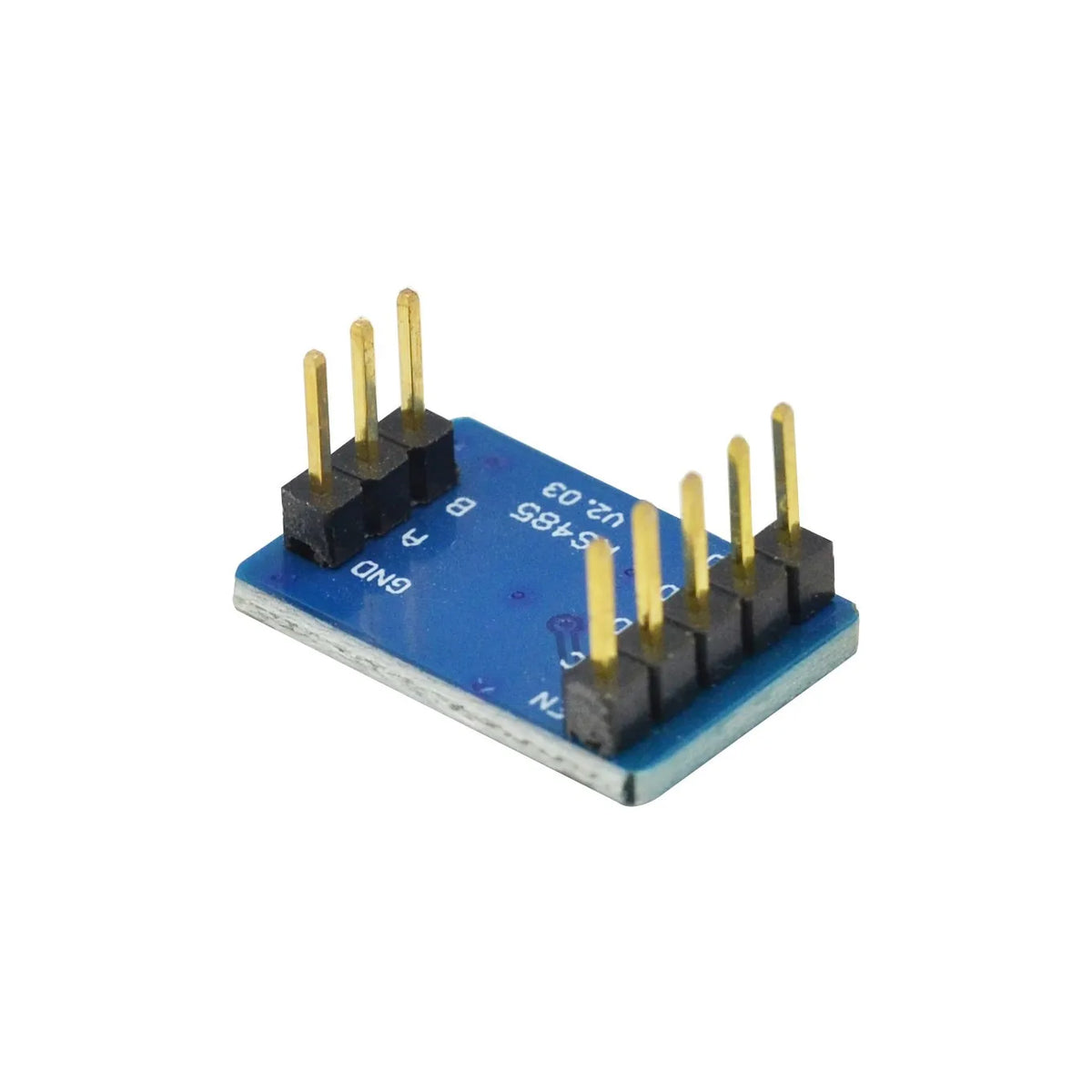

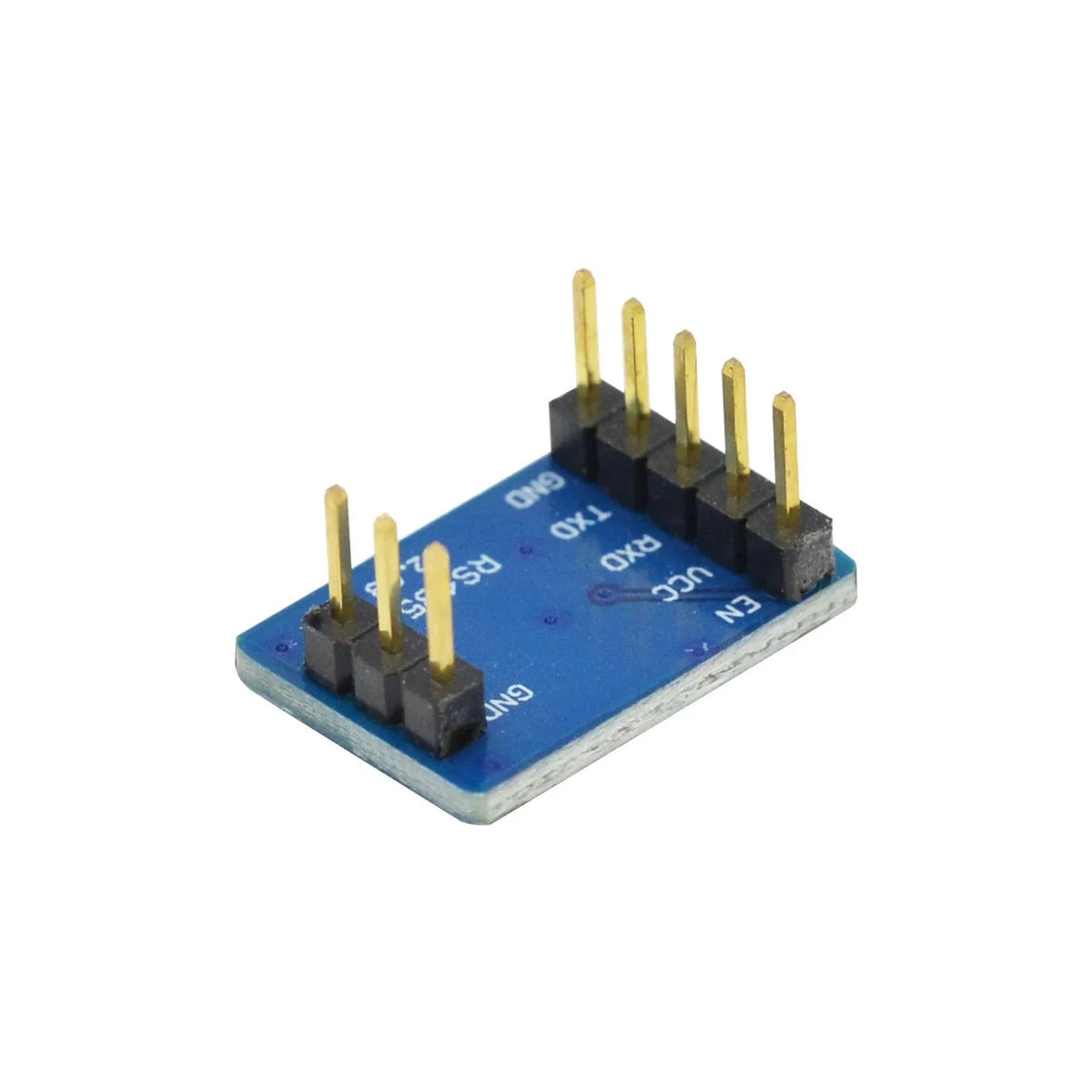

وحدة مرسل ومستقبل MAX3485 من TTL إلى RS485 بجهد 3.3V

أضف اتصالًا على الطبقة الفيزيائية RS-485 إلى مشروع تسلسلي متوافق باستخدام وحدة الإرسال والاستقبال MAX3485 هذه. تحوّل الوحدة بين إشارات تسلسلية بمستوى TTL وناقل RS-485.

• ✅ وسّع الاتصال التسلسلي ليشمل ناقلًا — يتيح RS-485 ربط الأجهزة عبر خط اتصال مشترك.
• ✅ تحكّم في اتجاهي الإرسال والاستقبال — تتضمن اللوحة أطرافًا للإشارات التسلسلية والتحكم في الاتجاه.
• ✅ استخدم توصيلات شائعة للنماذج الأولية — تعتمد الوحدة موصل دبابيس بتباعد 2.54mm.

واجهة ناقل تسلسلي للأنظمة المضمنة

استخدم اللوحة عندما تحتاج الواجهة التسلسلية لوحدة تحكم إلى التواصل مع معدات RS-485 متوافقة. يمكن لأجهزة متعددة مشاركة ناقل واحد عند إعداد العنونة والتوصيلات المناسبة.

تعمل الوحدة وفق المواصفات بجهد 3.0–3.6V. تعتمد مسافة الاتصال على الكابلات والإنهاء وطوبولوجيا الشبكة والمعدات المتصلة؛ تحقّق من تصميم النظام بالكامل بدلًا من الاعتماد على ادعاء واحد بشأن المسافة القصوى.

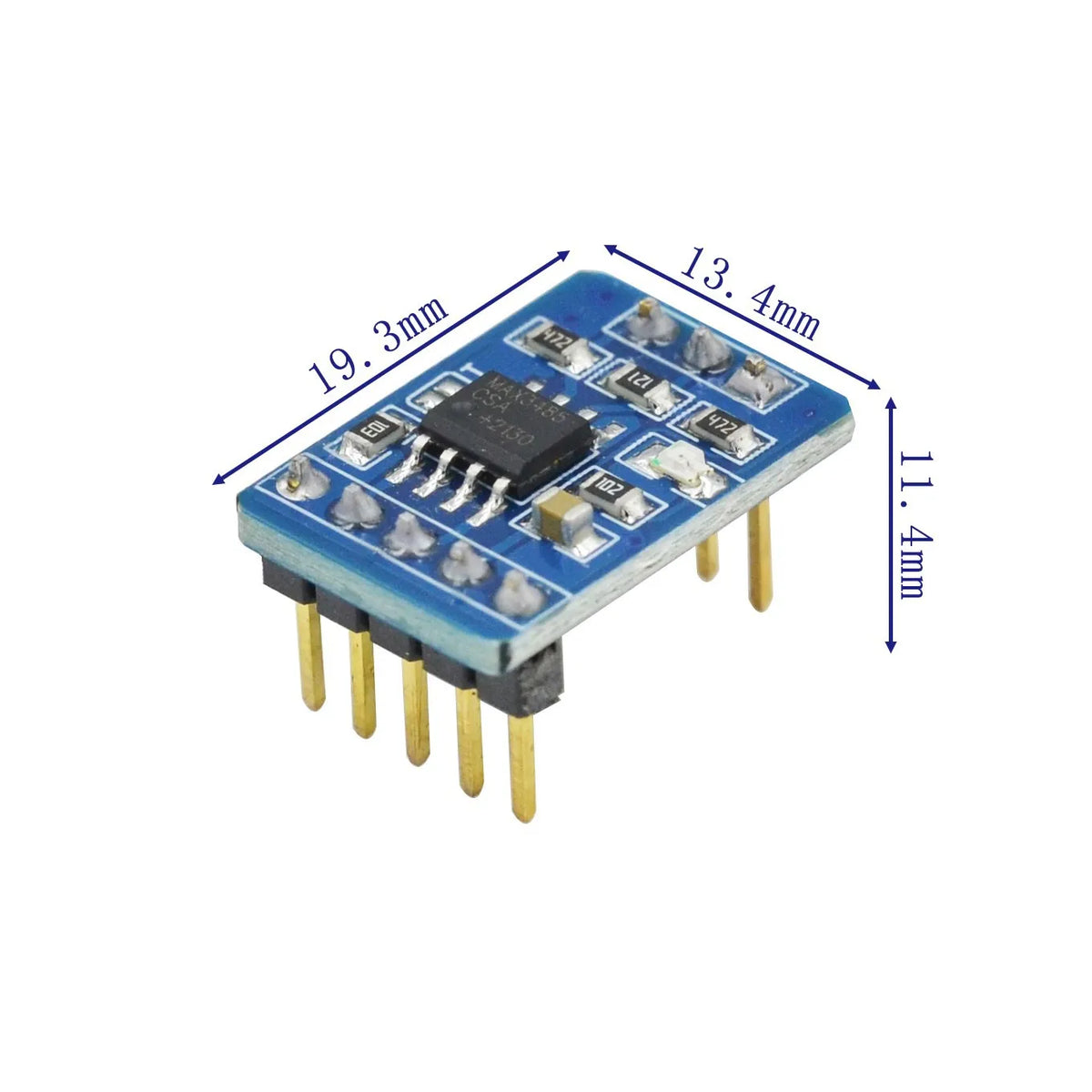

المواصفات: وحدة إرسال واستقبال MAX3485؛ جهد تغذية 3.0–3.6V؛ واجهة تسلسلية TTL وواجهة RS-485؛ أطراف للتحكم في اتجاه الإرسال والاستقبال؛ موصل دبابيس بتباعد 2.54mm؛ أبعاد اللوحة 19.3 × 13.3mm.

أضف الوحدة إلى تصميم اتصال تسلسلي متوافق بجهد 3.3V.
