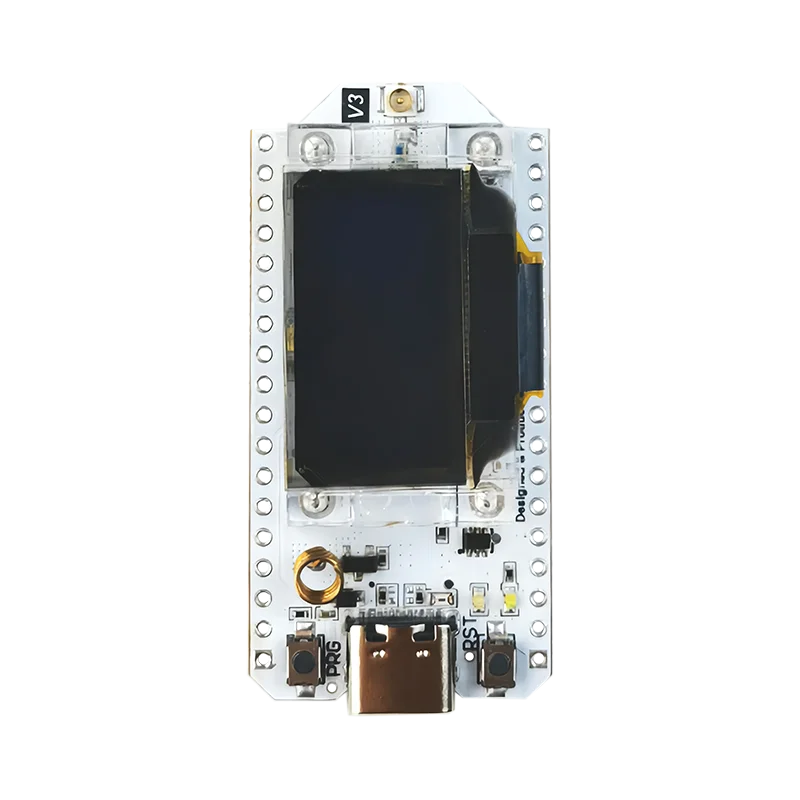

Heltec Wifi LoRa32 V3 433MHZ 863MHZ ESP32 S3 SX1262 OLED дисплей LoRaKit за Arduino Meshtastic IoT LoRaWAN развлекателна платка
СПЕЦИФИКАЦИИ
Тип аксесоар: USB към DC кабел
Включена батерия: не
Bluetooth: Bluetooth 5 (LE)
Марка: Heltec Automation
Сертификация: CE,FCC
Съвместимо с: Lora 32
Тип демонстрационна платка: RISC-V
Размери: 50.2 * 25.5* 10.2 mm
Честота: 470~510MHz, 863~928MHz
Функция: ESP32 LoRa WiFi BLE
Висококонтролирани химикали: няма
Интегрирана функция: WiFi 802.11b/g/n,bluetooth
LoRa Node чип: SX1262
Master чип: ESP32 S3FN8 (Xtensa 32-битов lx7 двуядрен процесор)
Макс. приемна чувствителност: -136dBm@SF12 BW=125KHz
Макс. TX мощност: 20±2dBm
Произход: Континентален Китай
Поддържа: meshstatic
Типични области на приложение: IoT (Интернет на нещата)
USB към сериен чип: CP2102
Wi-Fi: 802.11 b/g/n, до 150Mbps
Описание
Защо ни трябват продукти от серия Maker?
Обобщение
●WiFi LoRa 32(V3) е класическа IoT развойна платка, проектирана и произведена от Heltec Automation.
●Откакто е пусната през 2017 г., тя е обичана от разработчици и майкери.
●Широко използвана в множество отлични проекти с отворен код и директно превърната в продукти за функцияте LoRa/LoRaWAN.
●Новият V3 има същата последователност на пина като версия V2 и запазва Wi-Fi, BLE, LoRa, OLED дисплей и други функции.
●Това е най-добрият избор за умни градове, ферми, домове, индустриален контрол, охрана на дома, безжично отчитане на измервания и IoT разработчици.
Основни характеристики
● Микропроцесор: ESP32-S3FN8 (Xtensa® 32-битов LX7 двуядрен процесор, петстъпков конвейер, честота до 240 MHz).
● LoRa Node чип SX1262.
● Type-C USB интерфейс с пълен регулатор на напрежение, защита от ESD, защита против късо съединение, RF екраниране и други мерки за защита.
● На борда SH1.25-2 конектор за батерия, интегрирана система за управление на батерията ( управление на зареждането и разреждането, защита при презареждане, детекция на батерия, автоматично превключване USB/батерия).
● Вградения 0.96-инча 128x64 точково-матриц OLED дисплей може да се използва за показване на дебъг информация, мощност на батерията и друга информация.
● Интегриран WiFi, LoRa, Bluetooth три мрежови връзки, вградена Wi-Fi, отделен метален антено за 2.4 GHz, запазения интерфейс IPEX (U.FL) за LoRa.
● Интегриран CP2102 USB към сериен порт чип, удобен за програмиране и печатане на от дебъг информация.
● Поддържа Arduino развойна среда.
● С добро RF схеми и ниска консумация на мощност.
WiFi LoRa 32 (V3) поддържа следните методи на разработка:

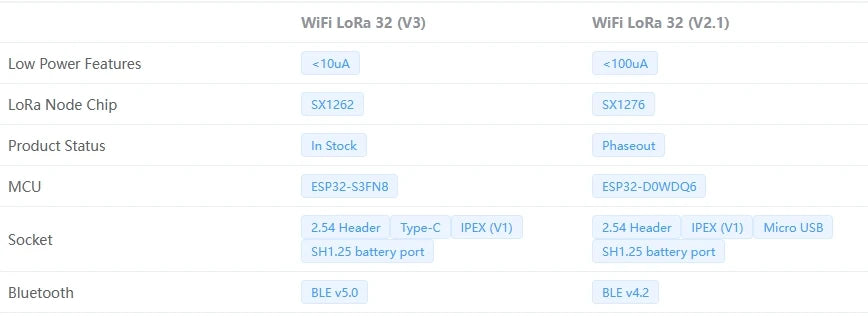

В сравнение с WiFi LoRa 32 (V2), V3 прави следните подобрения:
WiFi LoRa 32 е съвместим със следните проекти с отворен код:
●ESP32 Paxcounter
https://github.com/cyberman54/ESP32-Paxcounter?spm=a2g0o.detail.1000023.11.3612JhPxJhPxgo
●Катастрофично Радио
https://disaster.radio/
●Meshtastic
https://meshtastic.org/
●Tiny GS
https://tinygs.com/
●...
Тази библиотека е вече включена в Heltec ESP32 Arduino Framework по подразбиране.
https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series
Тази библиотека е вече включена в Heltec ESP32 Arduino Framework по подразбиране.
Ресурс
●WiFi LoRa 32 V3 детайли на уебсайта на Heltec
https://heltec.org/project/wifi-lora-32-v3/
●Heltec ESP32 Arduino Framework (включва библиотеката ESP32 LoRaWAN за Arduino)
https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series
●WiFi LoRa 32 Документи
https://docs.heltec.org/en/node/esp32/wifi_lora_32/index.html
●Downloadable Resource
https://resource.heltec.cn/download/WiFi_LoRa_32_V3/
●Журнал за актуализации на хардуера
https://docs.heltec.cn/en/node/esp32/hardware_update_log.html

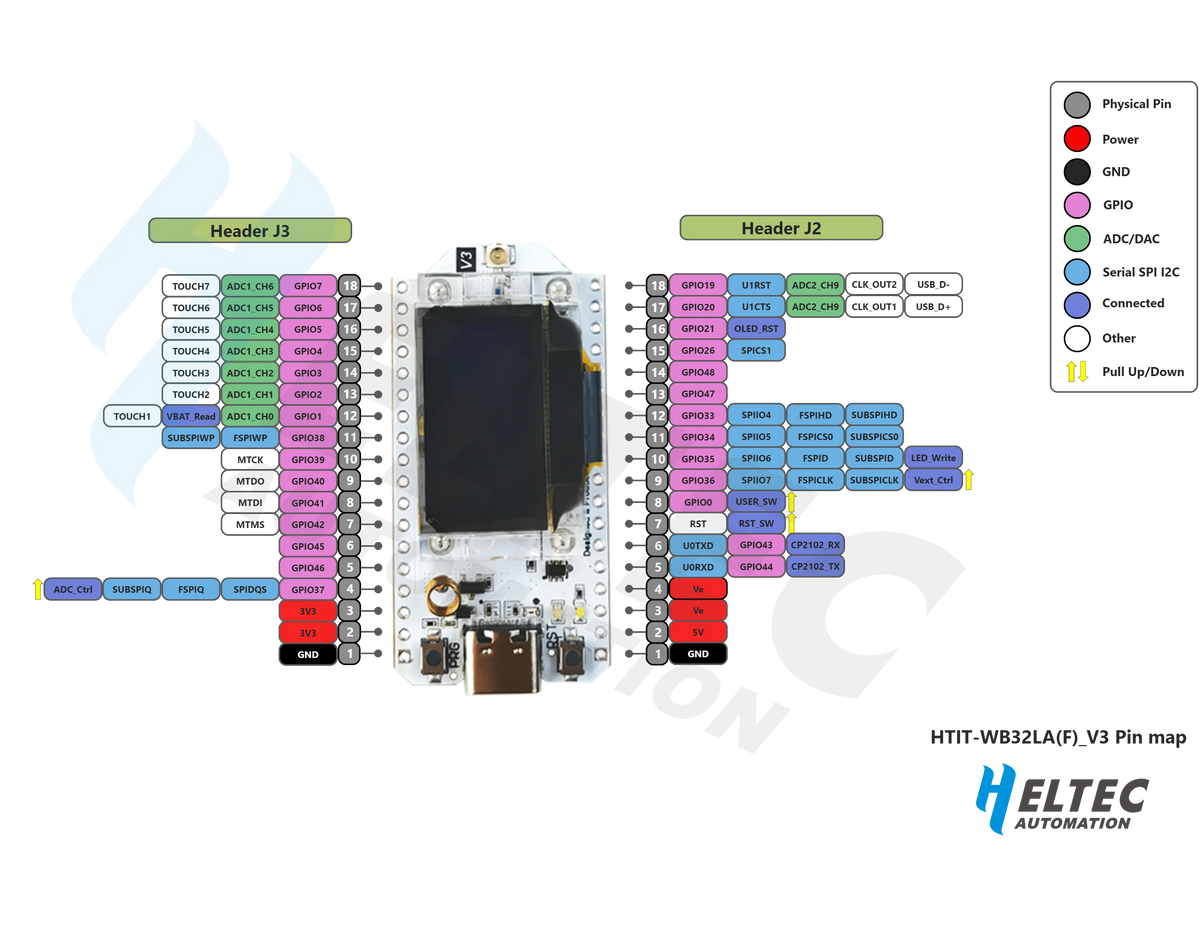

Mapa на пиновете

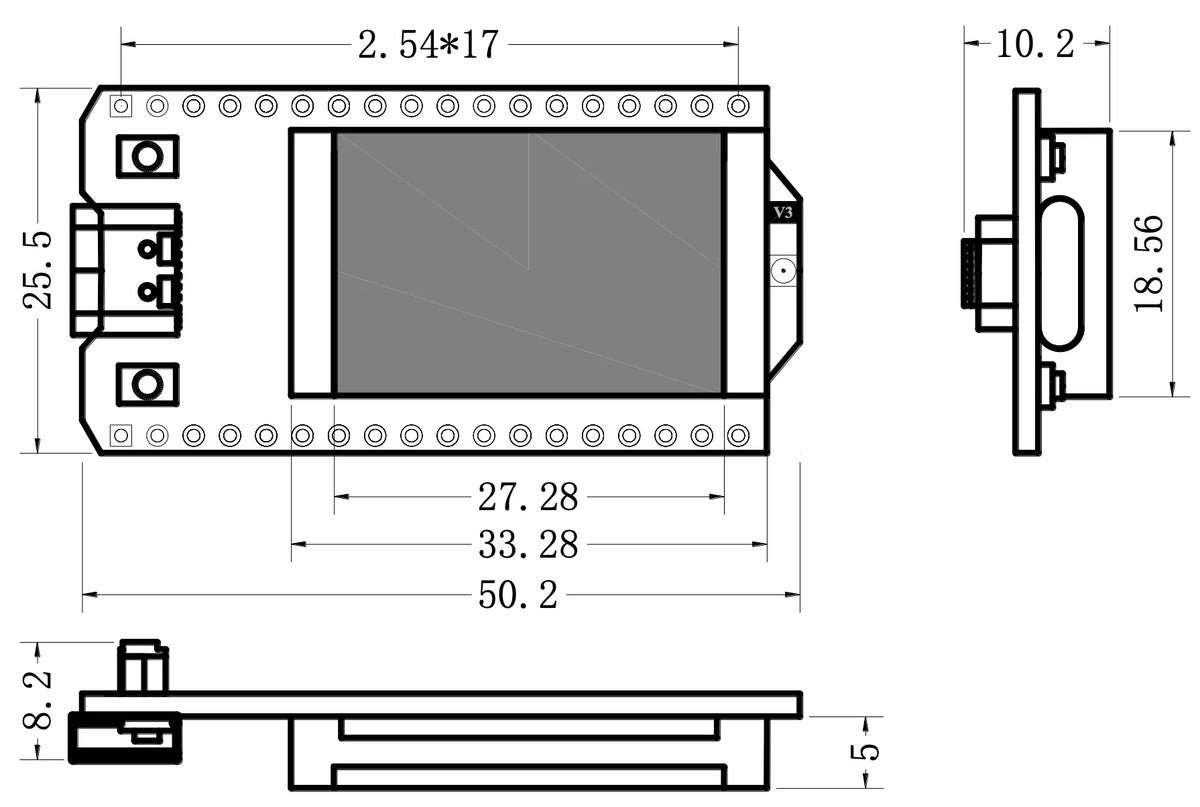

Размери
с корпус
без корпус
Спецификации
Параметри |
Описание |
Master Chip |
ESP32-S3FN8 (Xtensa®32-битов lx7 двуядрен процесор) |
LoRa Node чип |
SX1262 |
USB към Serial чип |
CP2102 |
Честота |
470~510MHz, |
Макс. TX мощност |
21±1dBm |
Макс. приемна чувствителност |
-134dBm@SF12 BW=125KHz |
Wi-Fi |
802.11 b/g/n, до 150Mbps |
Bluetooth |
Bluetooth 5 (LE) |
hardware resources |
7*ADC1 + 2*ADC2; |
Памет |
384KB ROM; |
Интерфейс |
Type-C USB; |
Батерия |
3.7V литиева батерия за захранване и зареждане |
Работна температура |
-20 ~ 70 ℃ |
Размери |
50.2 * 25.5* 10.2 mm |

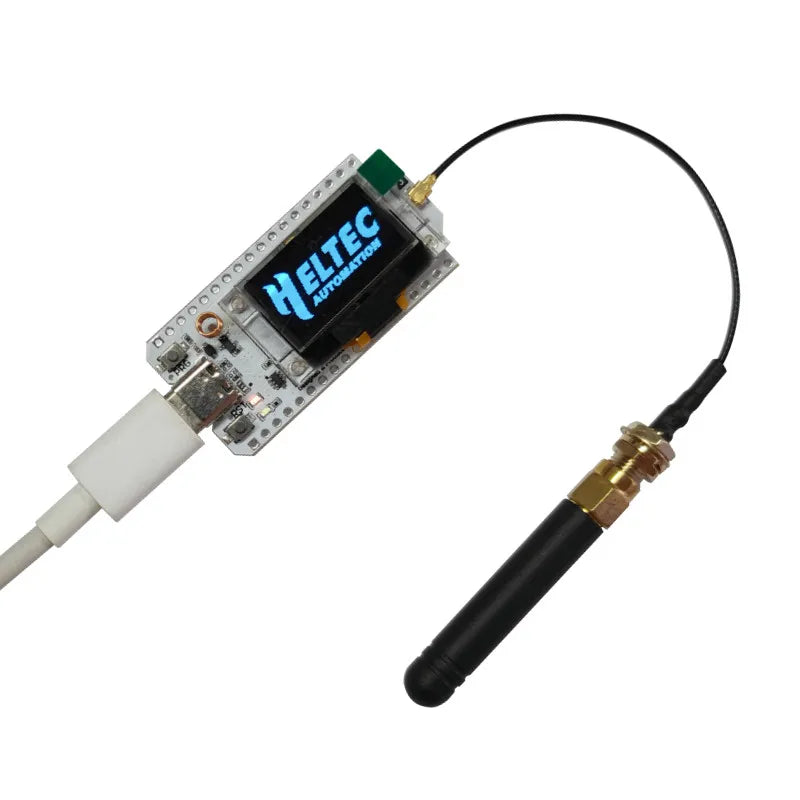

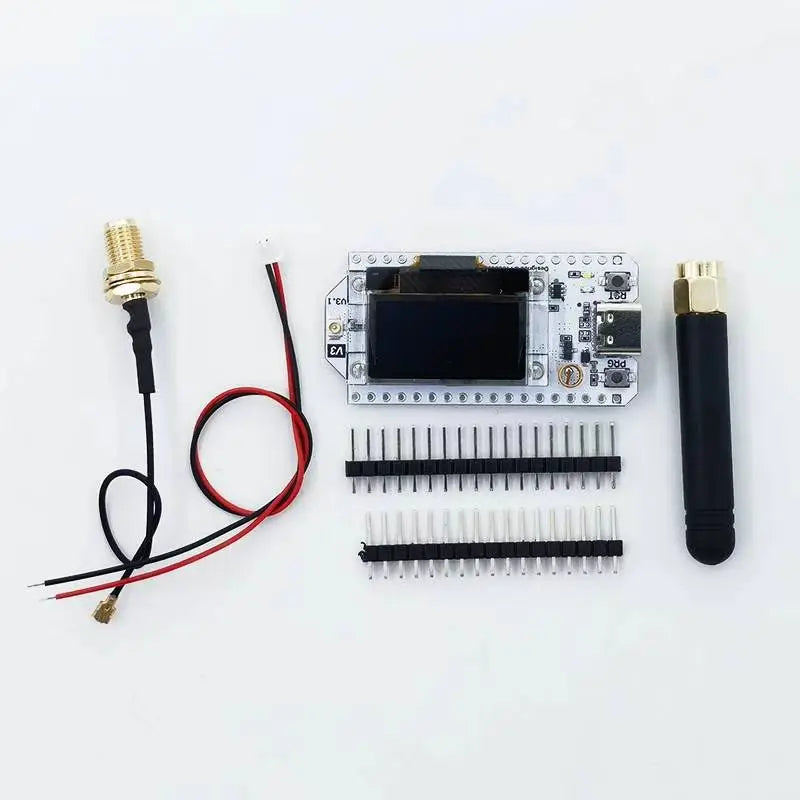

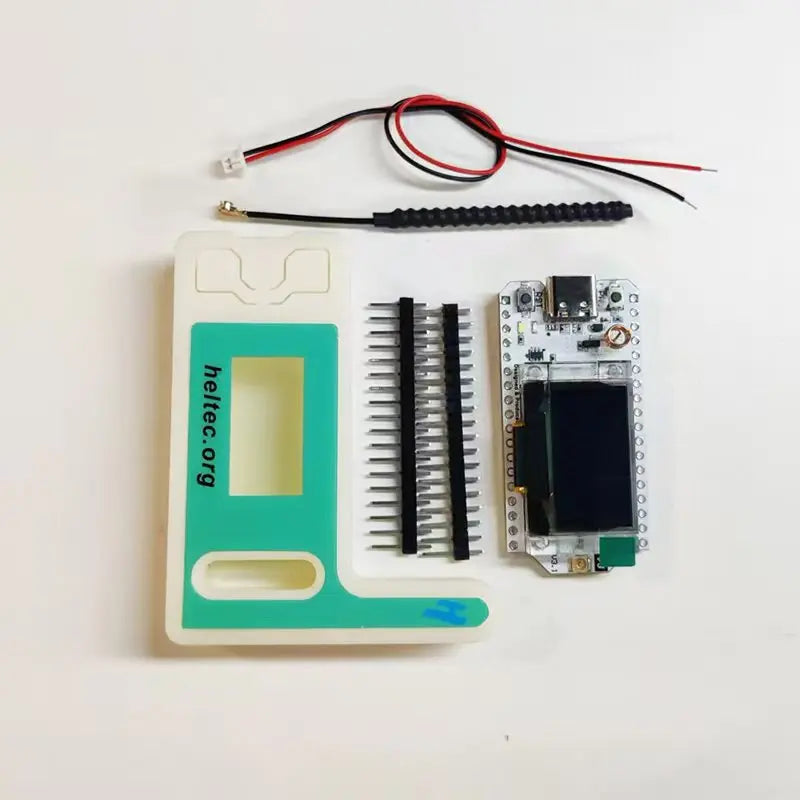

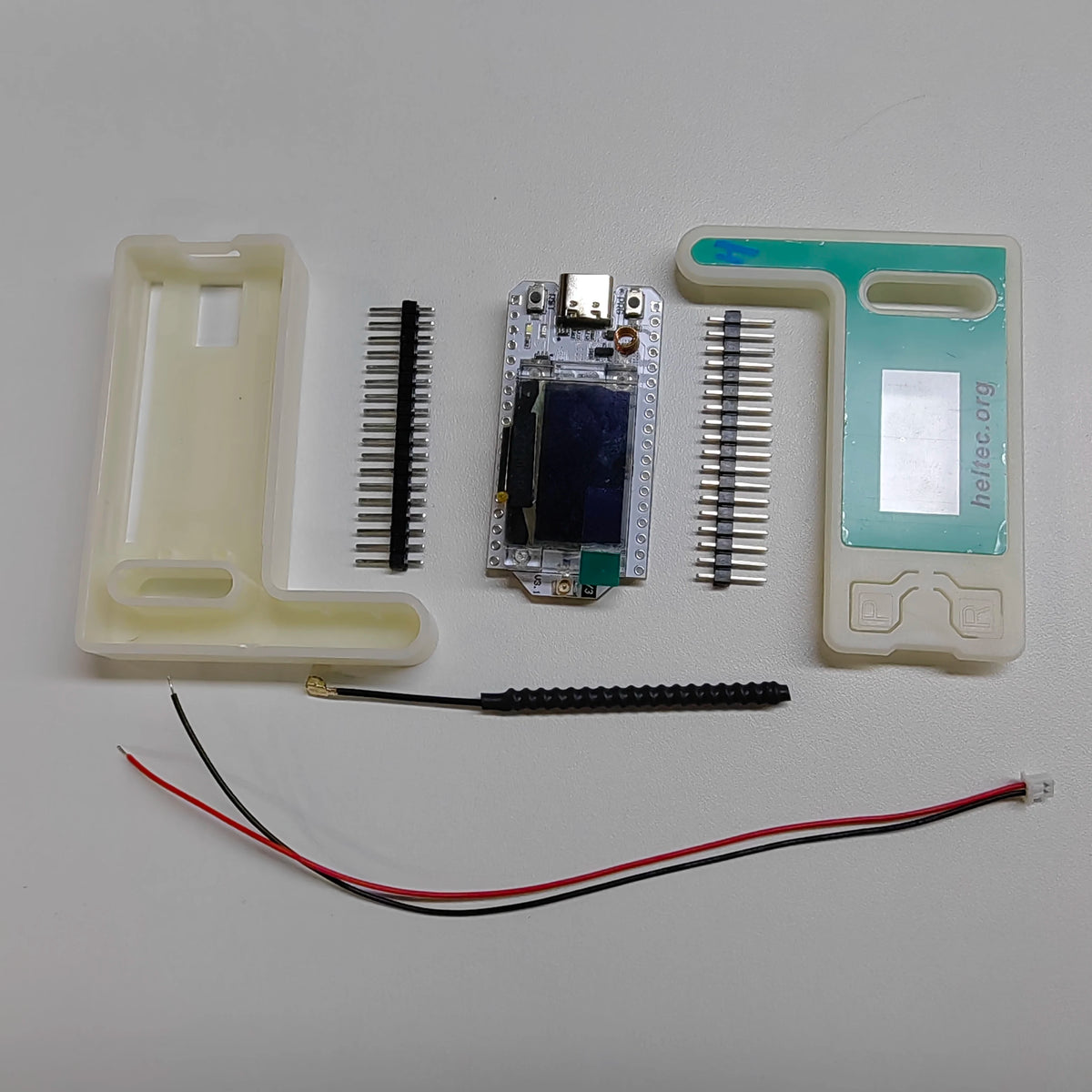

Пакетиране
Стандартният пакет без да избирате аксесоари е както следва:
Продукт |
x1 |
LoRa Антенa |
x1 |
SH1.25×2 Батериен конектор |
x1 |
2.54*18 контактни пинове |
x2 |
FAQ
A1: Не, MCU-то е различно.
A2: Не, WiFi LoRa 32 няма външна PSRAM; ако искате Bluetooth и Wi-Fi едновременно, можете да разгледате този продукт: Heltec Wireless Bridge.
A3: Причината е настройката на Meshtastic. Смяната на дисплея по подразбиране на SSD1306 може да реши проблема.
Стъпките са следните:
“Radio configuration”→”Display”→”Override OLED auto-detect”→”SSD1306”
A4: Можете да намерите типа на този гнездо, като търсите „SH1.25 x 2”.
A5: Arduino
Micro Python
Platform.io
Espressif IDE
Препоръчваме силно да използвате Arduino. Ние осигуряваме пълна техническа поддръжка и предоставяме пълен код LoRaWAN за ESP32 Arduino framework.
Q6: Може ли да се замени вградената антенна на 2.4GHz?
A6: 2.4GHz антената е пружинна антена и няма допълнителен интерфейс на борда за сигнали на 2.4GHz.
Повече информация за продукти Heltec:
Компания
●Chengdu Heltec Automation Technology Co., Ltd. ( английска съкращение Heltec Automation).
●В момента компанията разполага с развоен и производствен капацитет за OLED точки, електронни мастила, IoT серии продукти, LoRa поддържащи решения и високоточно управляеми температурни контролери с основен алгоритъм за автоматичен контрол.
●Към момента компанията разполага с силен технически изследователски и развоен екип, платформа за научно производство и строга система за управление на качеството.
Наши услуги и силни страни
Стабилна производителност, изгодни за поддръжка продукти, високо качество и отлично обслужване, нашите продукти не само са спечелили добра репутация в страната, но и получили висока оценка в Франция, Германия, Русия, САЩ, Южна Корея и други страни.
(1). Строга система за осигуряване на качеството.
(2). Високо ниво на обслужване.
(3). Високо качество на екипа.
(4). Компоненти от известни марки.
(5). Бърза клиентска поддръжка.

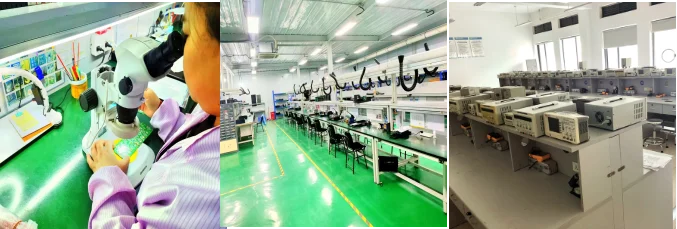

(6). Собствено производствени мощности, бързо производство, оборудвана с автоматичен SMT апарат за позициониране, автоматичен машина за трафаретен печат и пещ за повторно нагряване.
