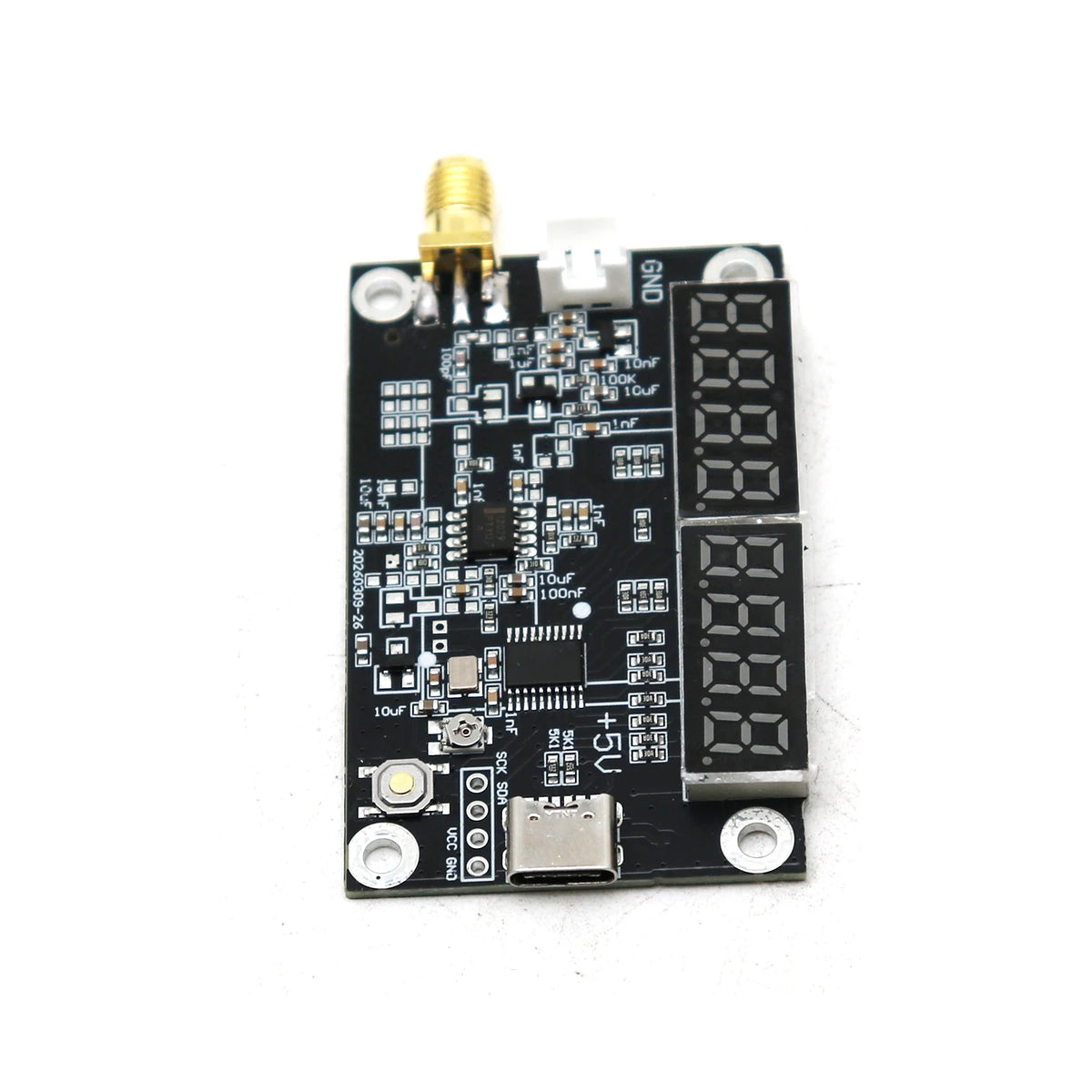

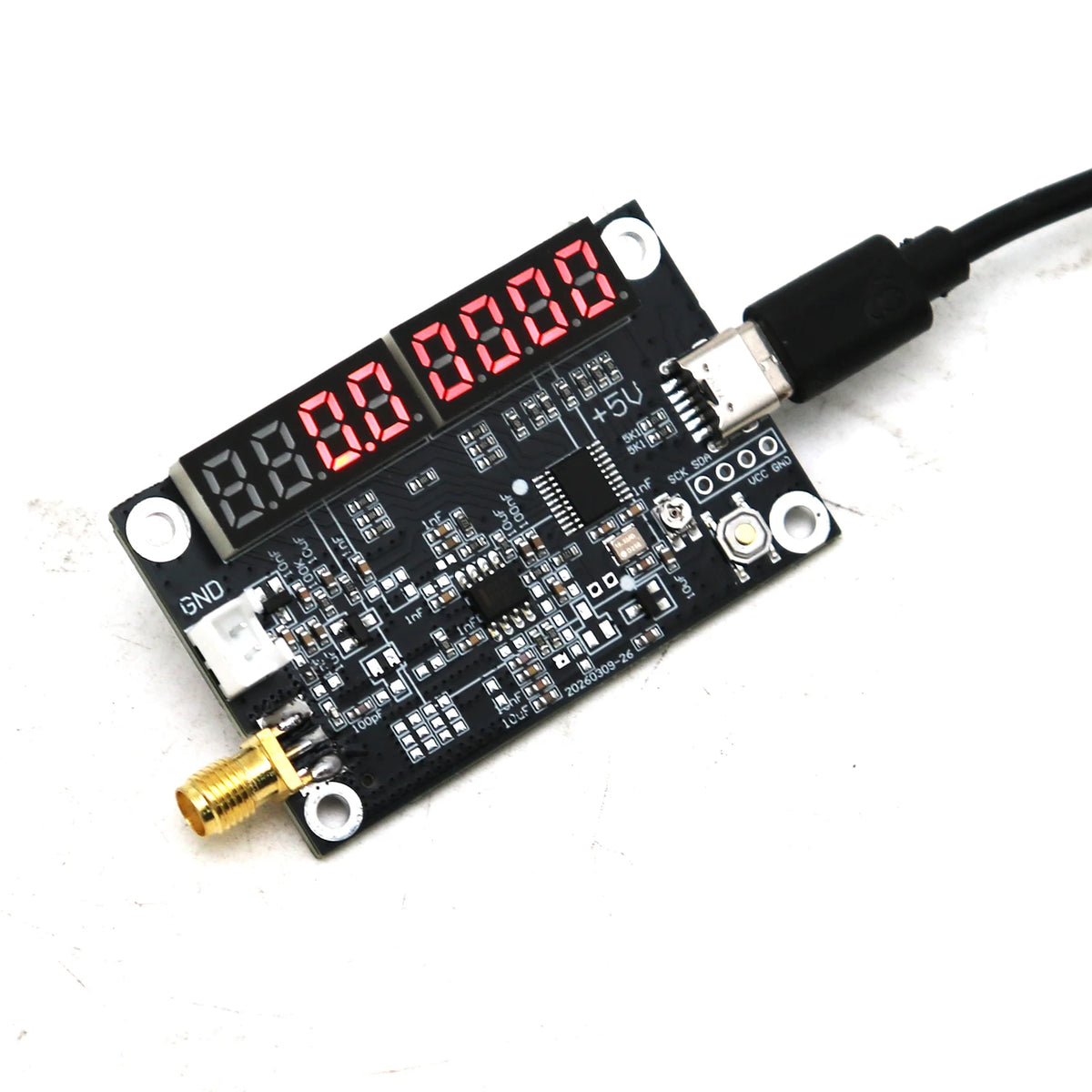

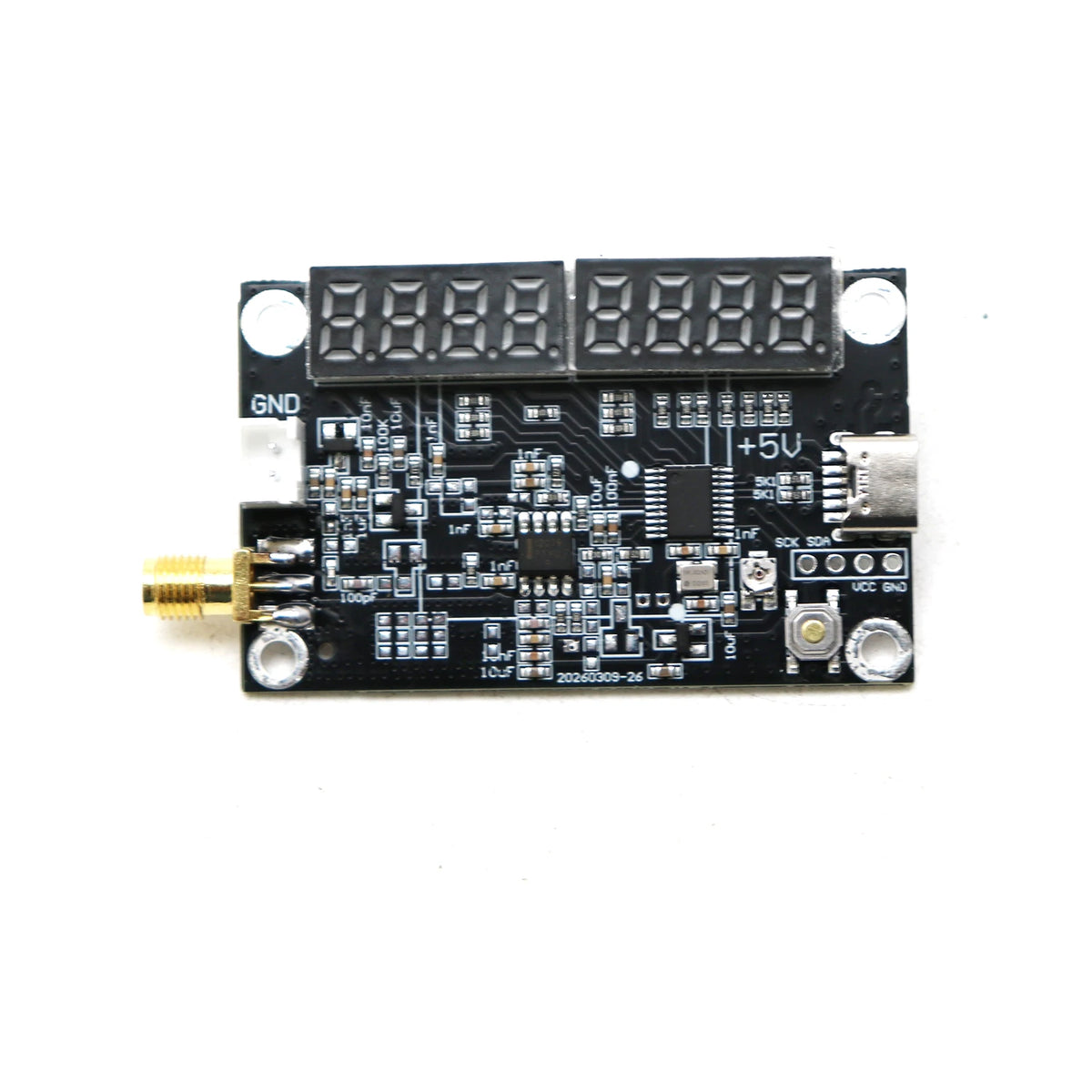

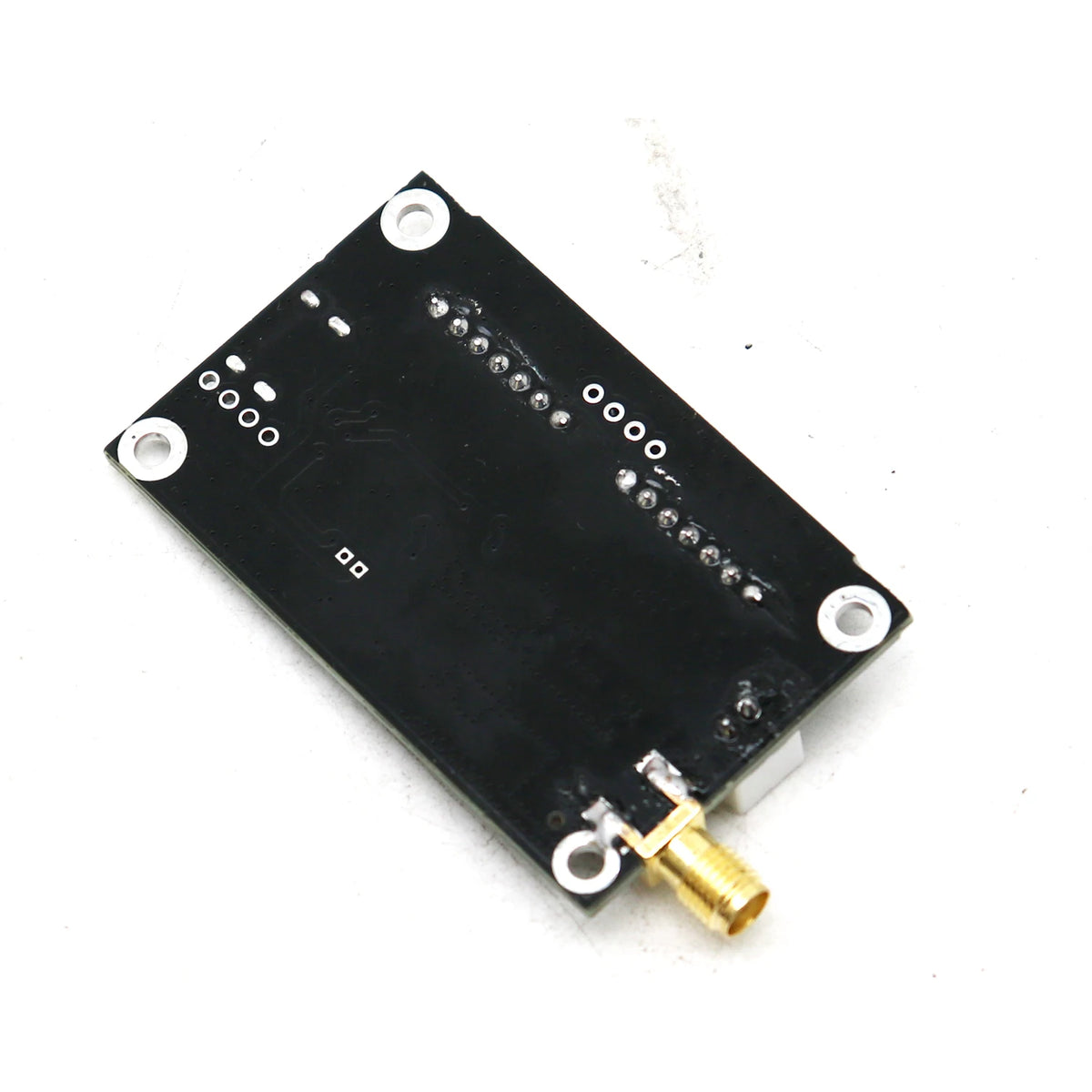

Dv kanálový modul čítače RF frekvence, USB-C 5 V

Frekvenci signálu odečtete přímo na pracovním stole pomocí tohoto modulu čítače se dvěma kanály. Oddělené vstupy pro nízké a vysoké frekvence, osmimístný LED displej a volitelné časy měření z něj dělají praktický doplněk pro testování RF signálů a elektronické projekty.

Kontrolujte nízkofrekvenční i vysokofrekvenční signály na jedné desce

• ✅ Použijte vstup odpovídající signálu: samostatné konektory XH2.54 a SMA podporují nízkofrekvenční a vysokofrekvenční pásma modulu.
• ✅ Vyvažte rychlost a rozlišení: volitelné časy měření umožňují zvolit rychlejší aktualizaci nebo přesnější odečet frekvence.
• ✅ Odečítejte naměřené hodnoty bez počítače: integrovaný osmimístný LED displej zobrazuje výsledek přímo u vašeho obvodu.

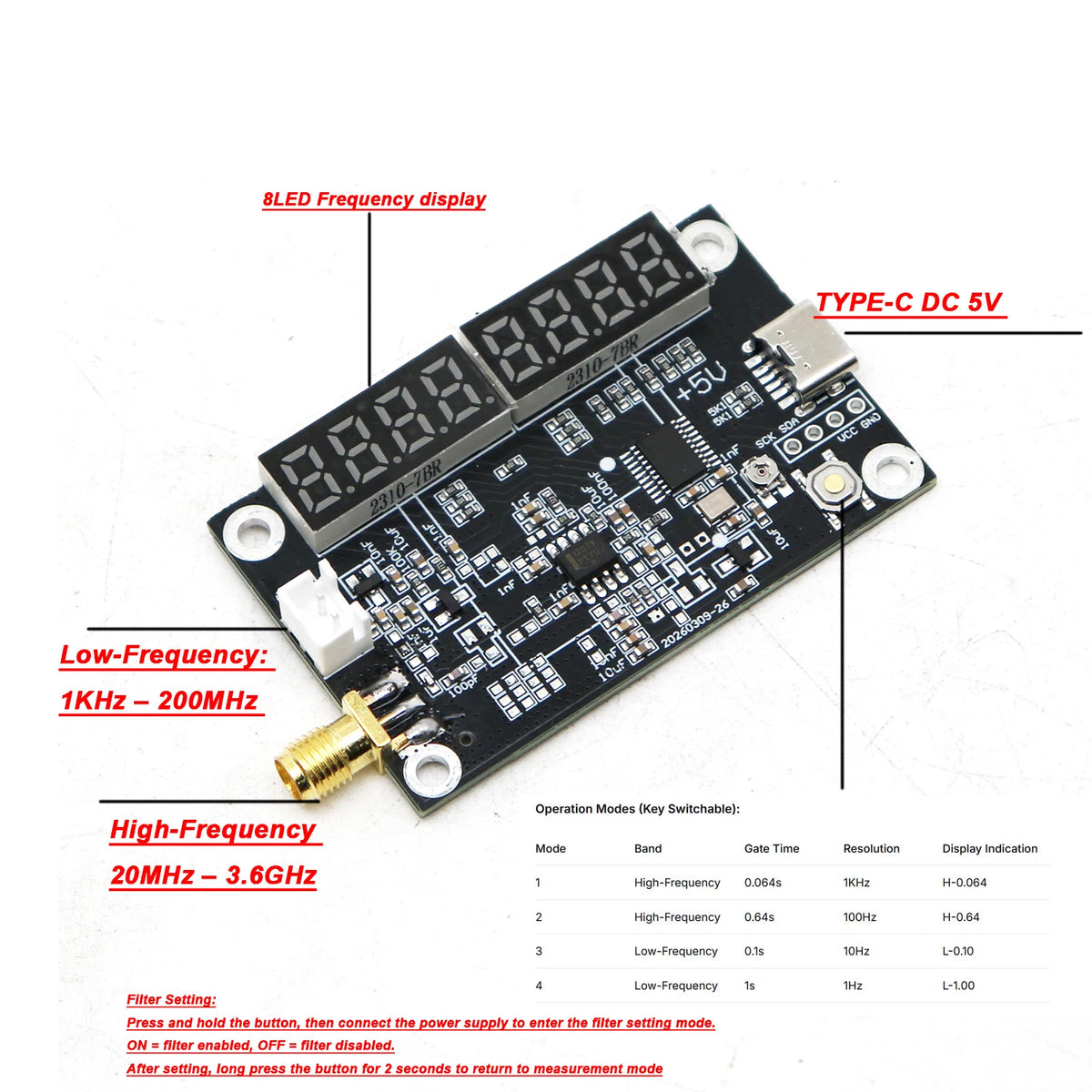

Nízkofrekvenční kanál pokrývá rozsah 1 kHz–200 MHz, zatímco vysokofrekvenční vstup SMA pokrývá 20 MHz–3,6 GHz. Kanál a čas měření zvolíte tlačítkem přímo na desce. Jde o samostatný modul určený k začlenění do vhodné testovací sestavy, nikoli o přístroj v krytu.

Napájejte jej regulovaným napětím 5 V přes USB-C pomocí běžného kabelu USB-A na USB-C. Dodržujte stanovené úrovně vstupních signálů. Harmonické složky mohou způsobit zavádějící odečty, proto ověřte kvalitu signálu a v případě potřeby použijte vhodný externí filtr.

Jeden modul čítače; testovací signály, externí filtry, kryt a napájecí příslušenství nejsou součástí balení.

Podrobnosti

• Displej: osmimístný LED
• Nízkofrekvenční vstup: 1 kHz–200 MHz, XH2.54-2P, 0,1–3 Vpp
• Vysokofrekvenční vstup: 20 MHz–3,6 GHz, konektor SMA samice, −15 až +10 dBm
• Časy měření nízké frekvence: 0,1 s nebo 1 s
• Časy měření vysoké frekvence: 0,064 s nebo 0,64 s
• Napájení: USB-C, 5 V DC
• Přepínatelný filtr neplatných frekvencí

Zkontrolujte úrovně signálu ve své sestavě a přidejte do svého příštího elektronického projektu přímé měření frekvence.
