SPECIFIKACE

Příslušenství: USB na DC kabel

Baterie: obsahuje ne

Bluetooth: Bluetooth LE, Bluetooth 5, Bluetooth mesh

Název značky: Heltec Automation

Možnost volby: ano

Kompatibilní s: LoRa 32 V4

Rozměry: 51.7 × 25.4 × 10.7 mm

Frekvence: 433–510 MHz, 863–928 MHz

Vysoká chemická zátěž: žádná

LoRa Čip: SX-1262

Hlavní čip: ESP32-S3R2

Max. citlivost příjmu: -137 dBm

Max. TX výkon: 21 ±1 dBm, 27 ±1 dBm

OLED: SSD1315(0,96 palce, 128×64 rozlišení)

Provozní teplota: -40～85 °C (OLED provozní teplota: -40～70 °C)

Původ: Čína – pevnině

Napájení: 5V@USB, 3.3-4.2V@Baterie

Typické aplikační obory: Internet věcí (IoT)

Wi‑Fi: 802.11 b/g/n, až 150 Mbps

●Více podrobností WiFi LoRa 32(V4) úvod – Scan&Watch pro více informací na

YouTube.

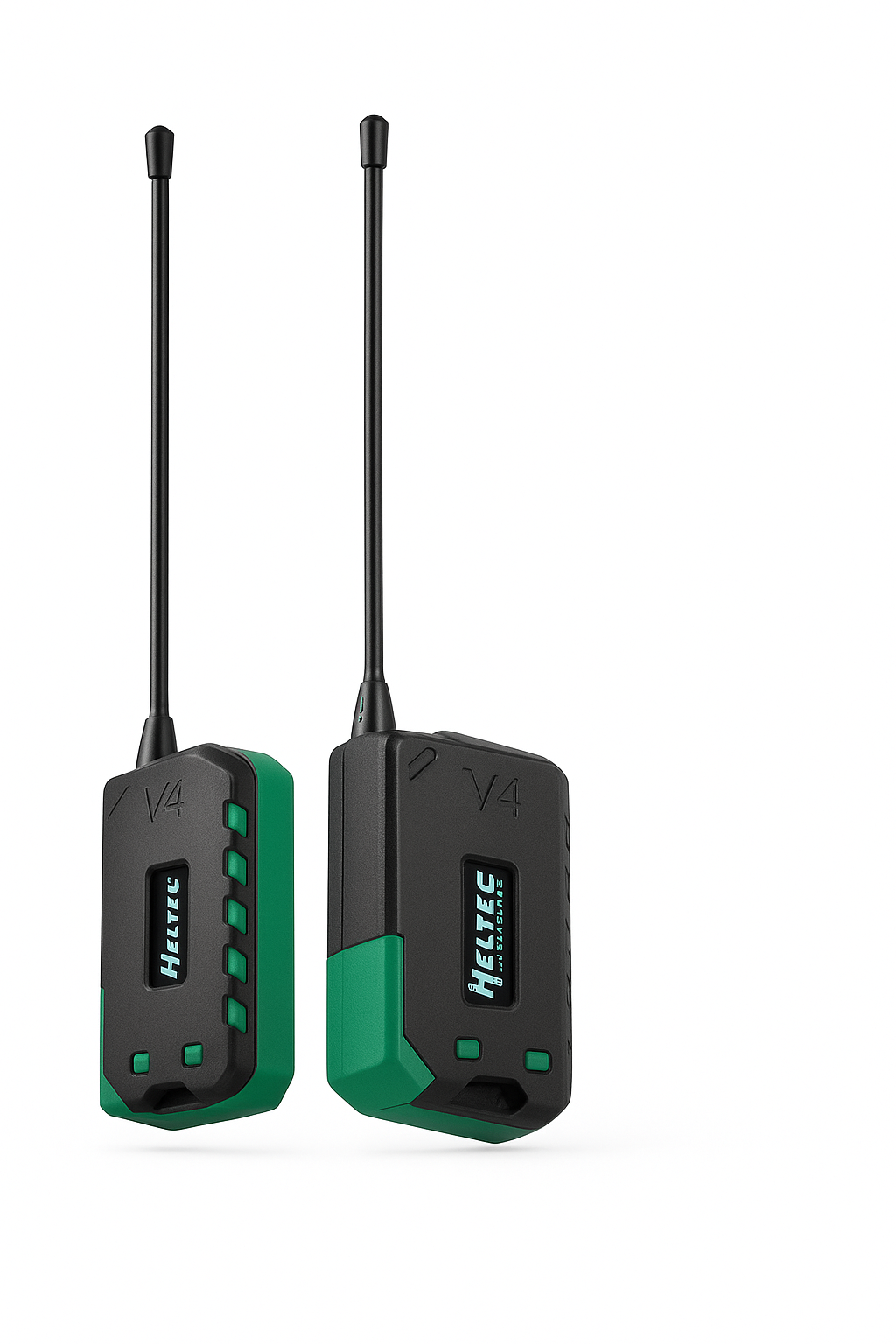

Heltec WiFi LoRa 32 V4 | ESP32-S3 LoRa vývojová deska – upgrade | Dlouhý dosah

IoT komunikace

Dokumentace a zdroje

Hlavní vlastnosti

• Založeno na ESP32-S3R2 & SX-1262, podporuje Wi‑Fi b/g/n, BLE a LoRa komunikaci.

• 2MB PSRAM a 16MB externí flash paměti, vhodnější pro UI a složité systémy.

• Verze s vysokým výkonem s vylepšeným vysílacím výkonem LoRa na 27 ±1 dBm.

• Tvar a zapojení s WiFi LoRa 32 V3.

• PC pouzdro chrání displej a integruje anténu FPC 2,4G.

• Přidáno rozhraní solárního panelu SH1.25-2P.

• Optimalizované řízení lithium baterie.

• Přidáno GNSS rozhraní SH1.25-8Pin.

• USB Type-C rozhraní s integrovaným řízením napětí, ochranou ESD, ochranou proti zkratu,

       a RF izolací.

• Nízká spotřeba je menší než 20 μA.

Specifikace

                        Dvě možnosti

1.Standardní konfigurace (s pružnou anténou)

2.Standardní konfigurace + GPS modul (s pružnou anténou)

FAQ

12,4 GHz Anténa

      Výchozí sada 2,4G FPC antény se nachází na straně držáku plastového displeje.

   Chcete-li používat anténu 2.4G s IPEX spojem, musíte odstranit indukční člen označený jako ① na schématu níže a na pozici ② vložit rezistor o hodnotě 0 ohm (nebo jiný vodivý kov či kabel) pro propojení s IPEX rozhraním.

3Jaké vývojové metody to podporuje?

       ●Arduino

       ●Micro Python

       ●Platform.io

       ●Espressif IDE

    Výrazně doporučujeme používat Arduino. Máme plnou technickou podporu a poskytujeme kompletní

    LoRaWAN kód pro ESP32 Arduino framework.

3Jaký typ konektoru baterie?

      Tento typ konektoru najdete vyhledáváním „SH1.25 x 2“.

4Lze objednat verzi bez OLED displeje?

      Samozřejmě, můžete kontaktovat náš prodejní tým a sdělit své nápady.

5^Je V3 a V4 kompatibilní?

      Jsou kompatibilní ve většině scénářů.

      Protože verze V4 používá stejnou řadu čipů jako V3, má stejné OLED a téměř identické

      zapojení pinů, V3 a V4 mohou být ve většině případů vzájemně zaměnitelné.

      Avšak kvůli zvýšenému vysílacímu výkonu nemusí být některé nastavení výkonu v kódu přímo odpovídající skutečnému výstupu.

6Nepodařilo se nahrát kód

      Zkuste následující kroky:

      1.Zkuste jiný USB kabel.

      2.Vstup do BootLoader módu. Existují dva způsoby, jak do něj vstoupit:

      ●Stiskněte a podržte tlačítko PRG, připojte USB-C kabel, poté tlačítko uvolněte.

      ●Připojte USB-C kabel, podržte tlačítko PRG, jednou stiskněte tlačítko RST a pak uvolněte

        tlačítko PRG.
