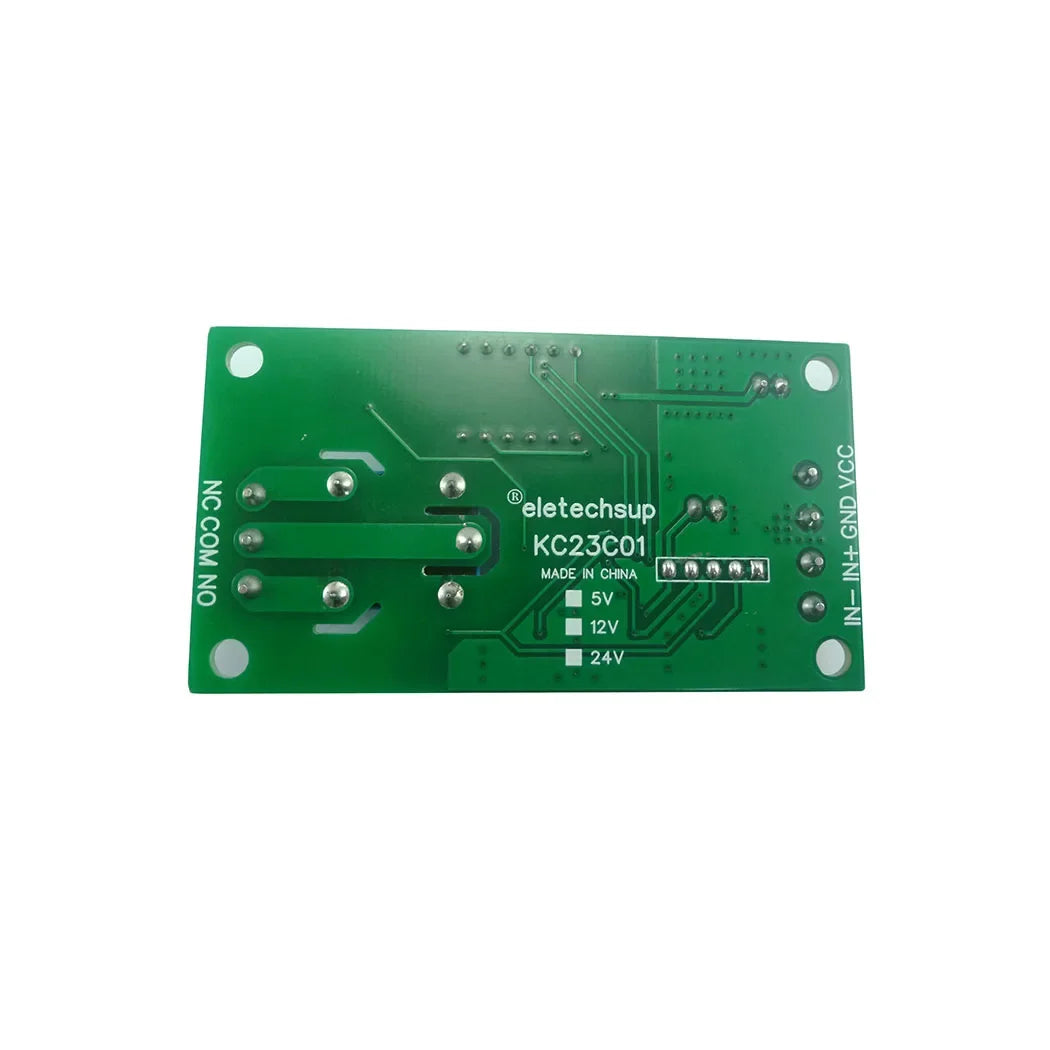

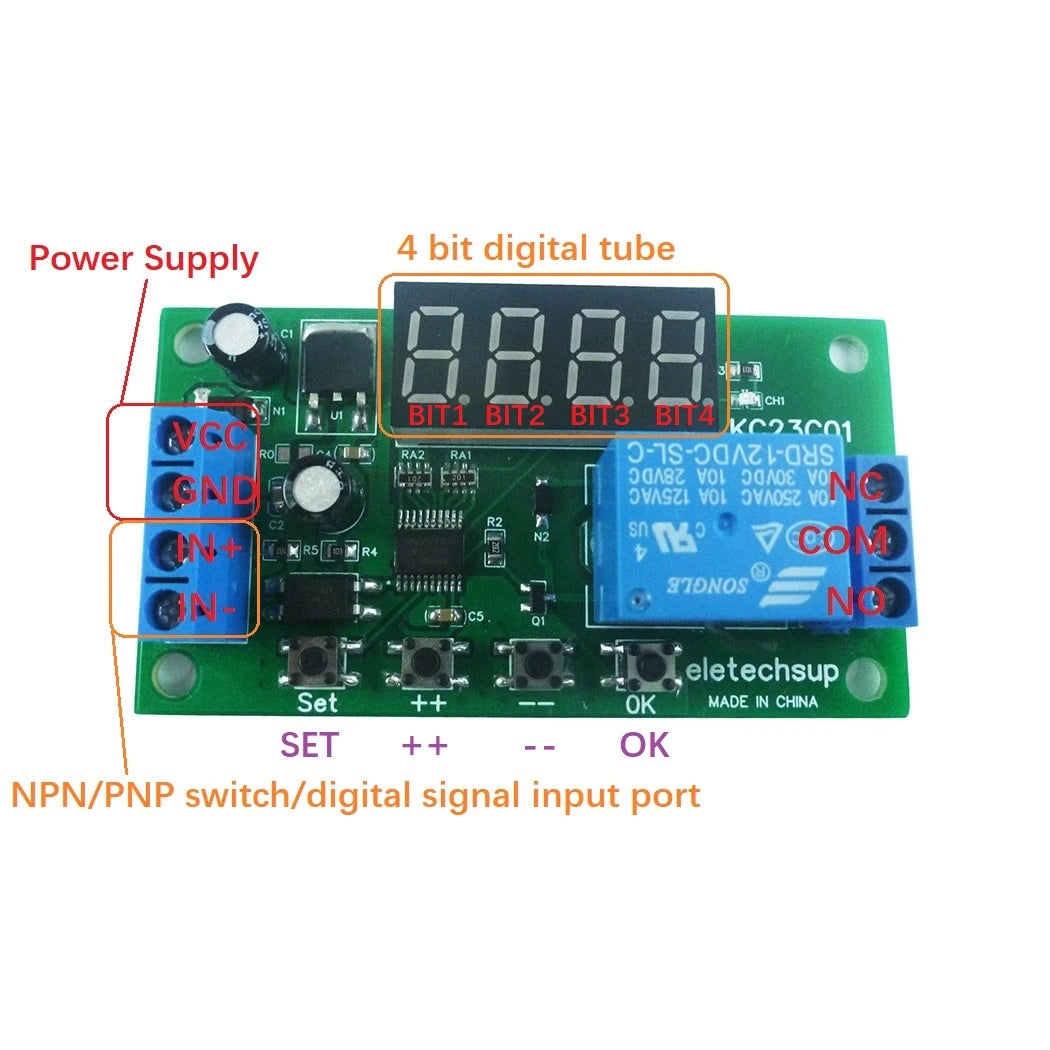

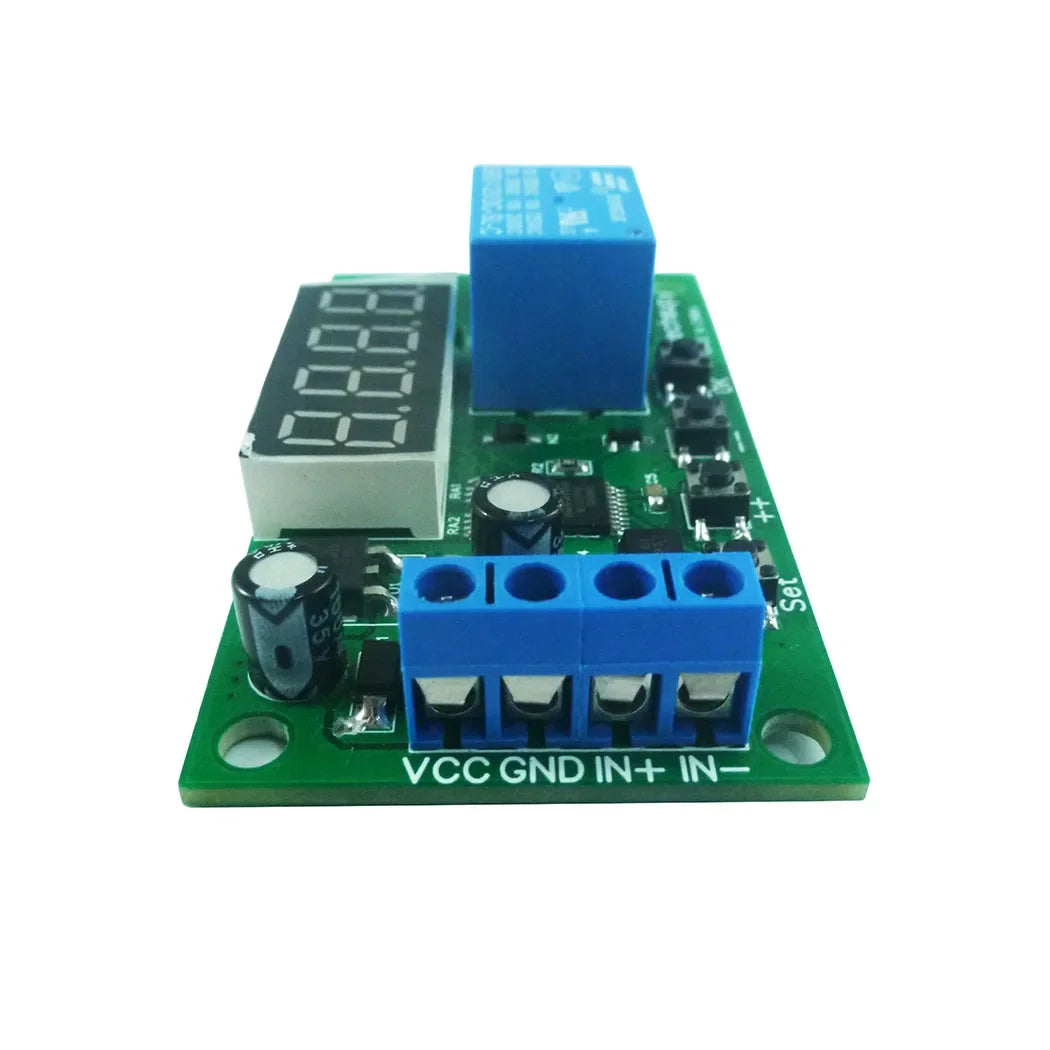

KC23C01-Impulszähler- und Verzögerungsrelais-Modul

Integrieren Sie zeitgesteuertes oder impulsgezähltes Schalten mit dem Relaismodul KC23C01 in ein kompatibles Steuerungsprojekt. Über Display und Tasten lassen sich Betriebsparameter einstellen, ohne Steuerungscode zu schreiben.

Schalten nach Zeit oder Eingangsimpulsen

• ✅ Ausgang verzögert schalten — mit den Zeitmodi lässt sich das Schalten nach einem festgelegten Intervall einstellen.
• ✅ Eingangsereignisse zählen — die Impulszählmodi steuern das Relais bei einer festgelegten Anzahl von Impulsen.
• ✅ Kompatible Sensoren anschließen — der optokopplerisolierte Eingang unterstützt geeignete NPN- oder PNP-Signale.

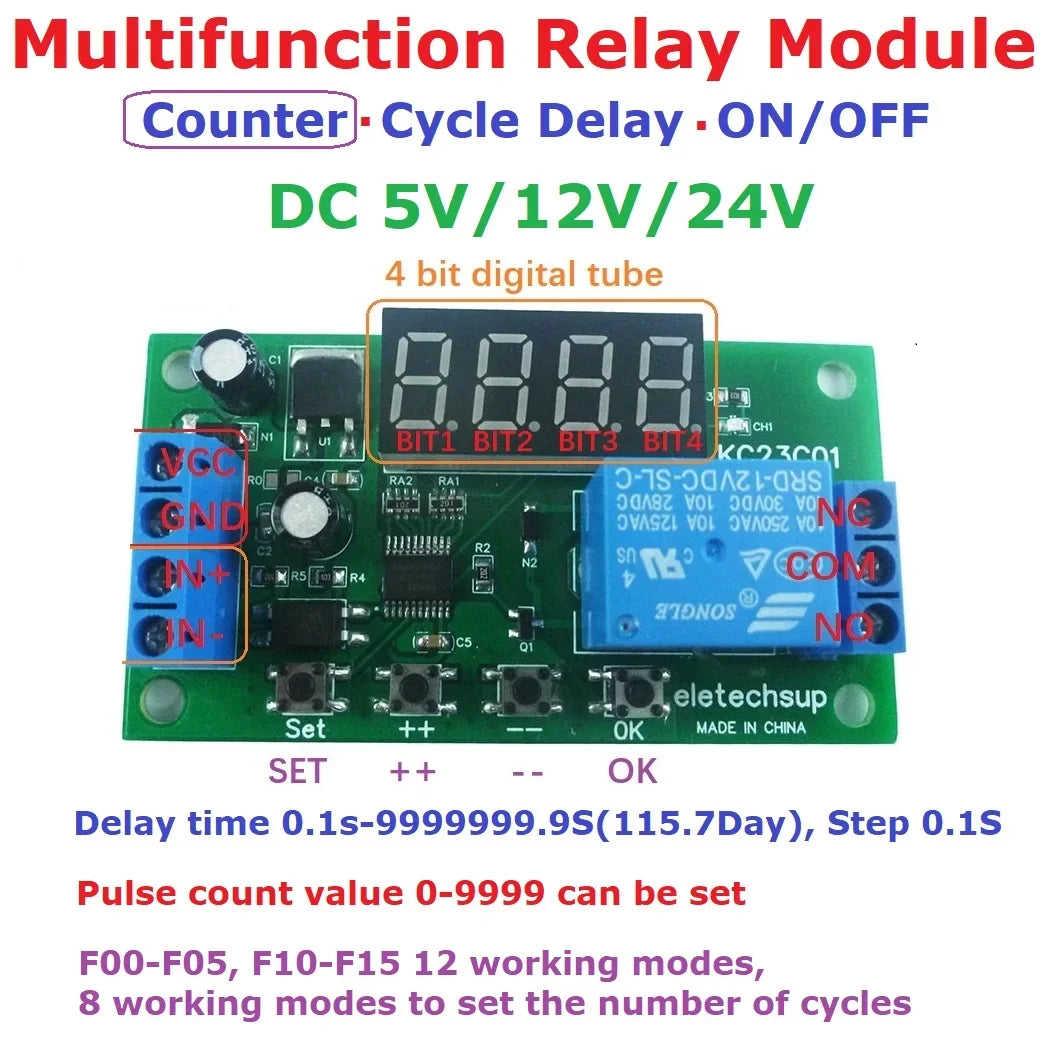

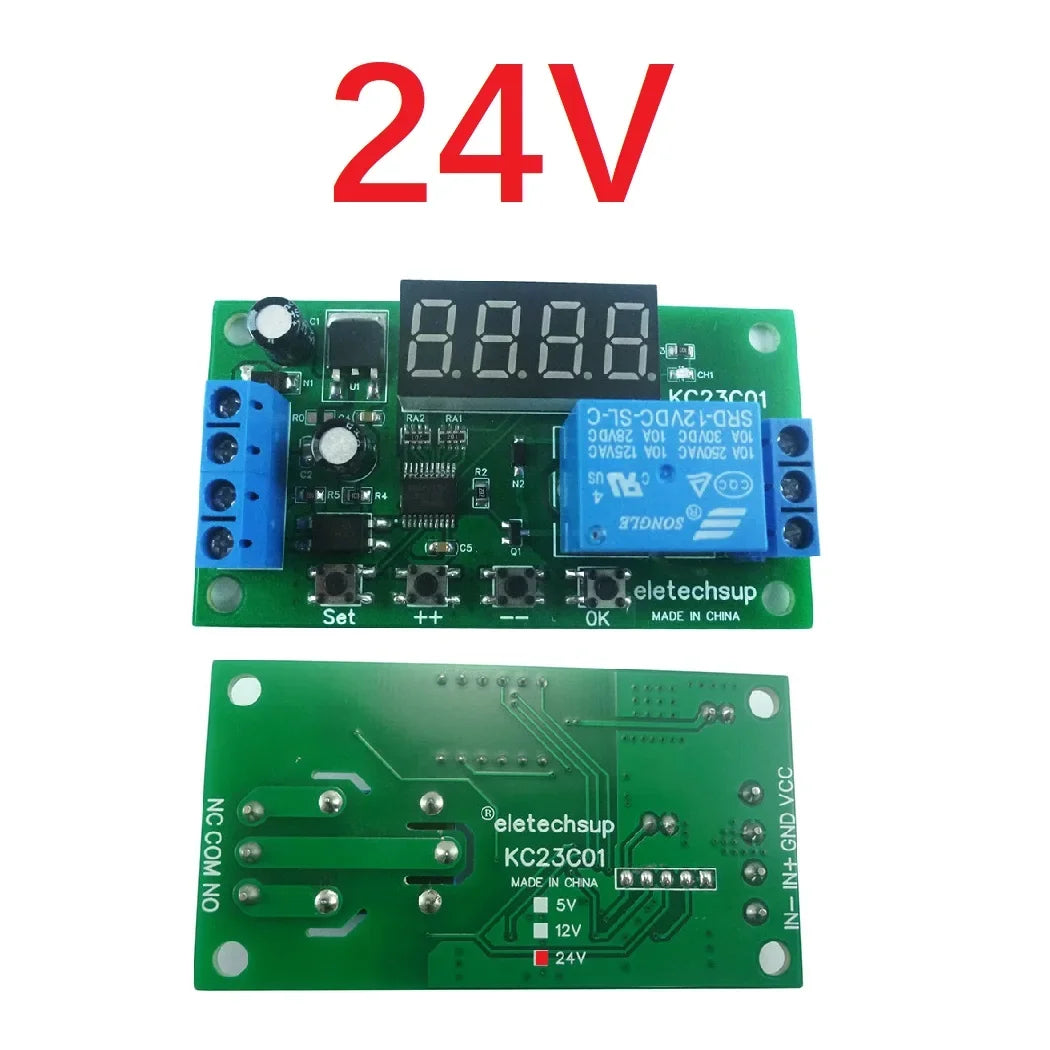

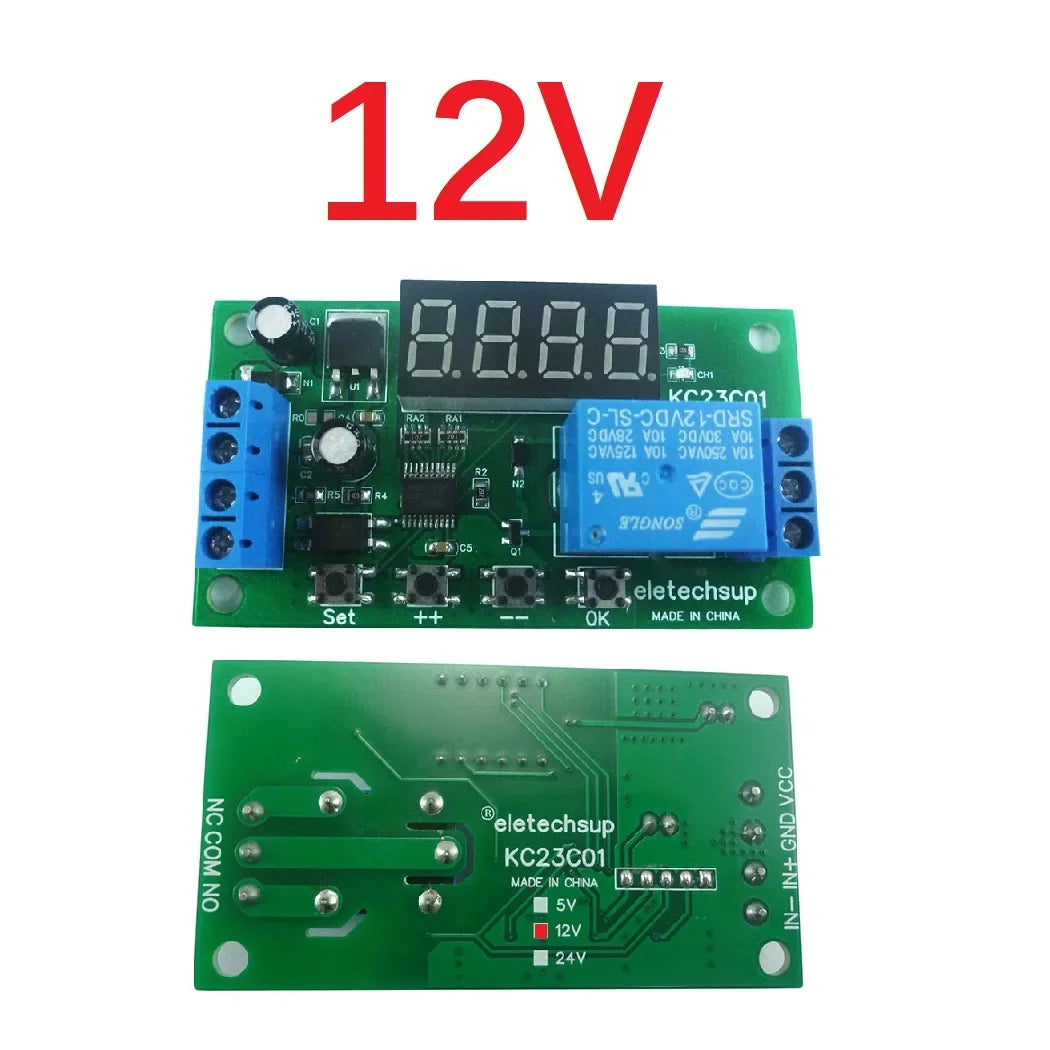

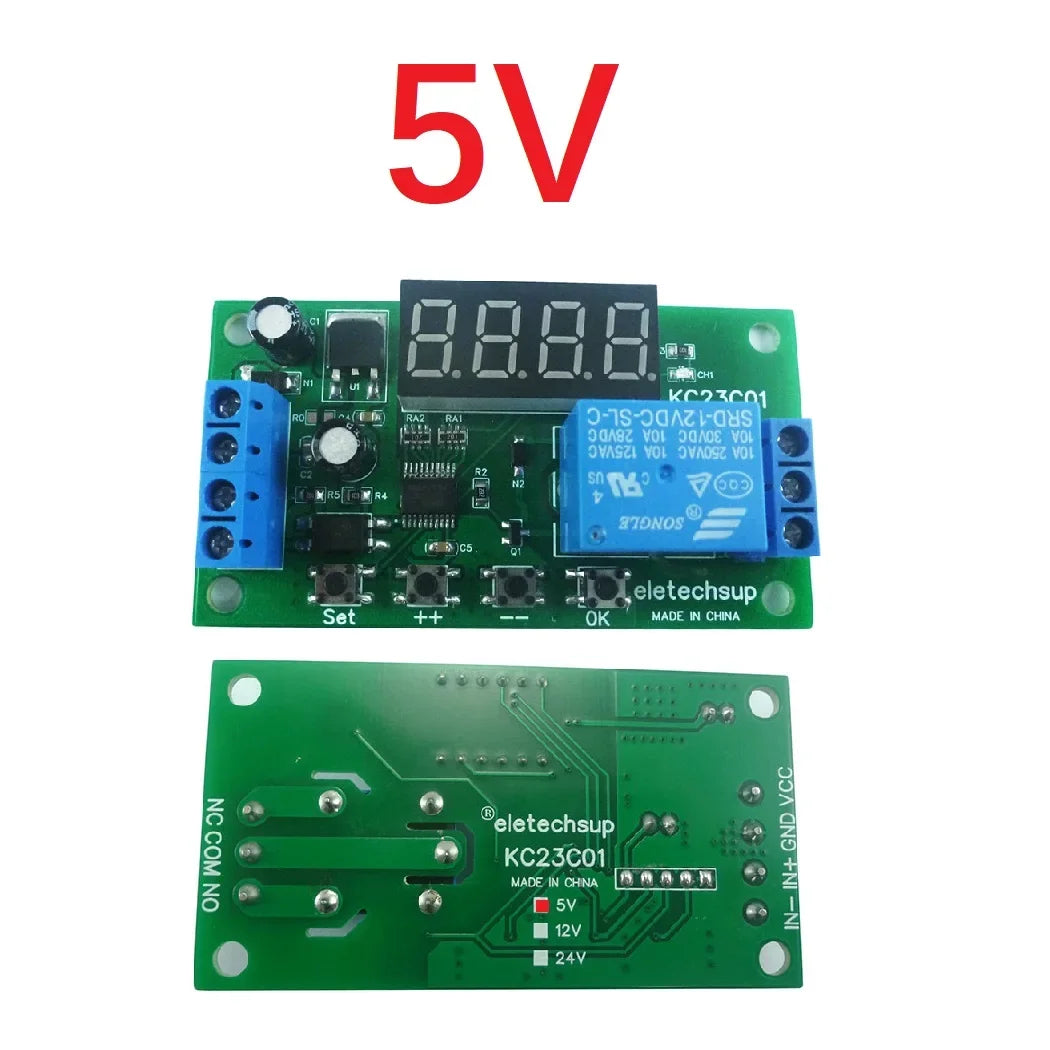

Modell: KC23C01. Versorgungsspannungsoptionen: 5, 12 oder 24 V DC, je nach Auswahl. Eingangssignal: 5–24 V, kompatibel mit NPN/PNP. Relaisanschlüsse: NO, COM und NC. Impulszähleinstellung: 0–9999. Zeitschritt: 0,1 Sekunden. Betriebsmodi: F00–F05 und F10–F15. Abmessungen: 74.5 × 40.5 × 19.5 mm. Gewicht: ca. 29 g. Lieferumfang: ein Modul. Dimensionieren Sie die geschaltete Last und die Verdrahtung entsprechend der Schaltleistung der Kontakte des Moduls. Produkthandbuch: KC23C01-Handbuch ansehen.

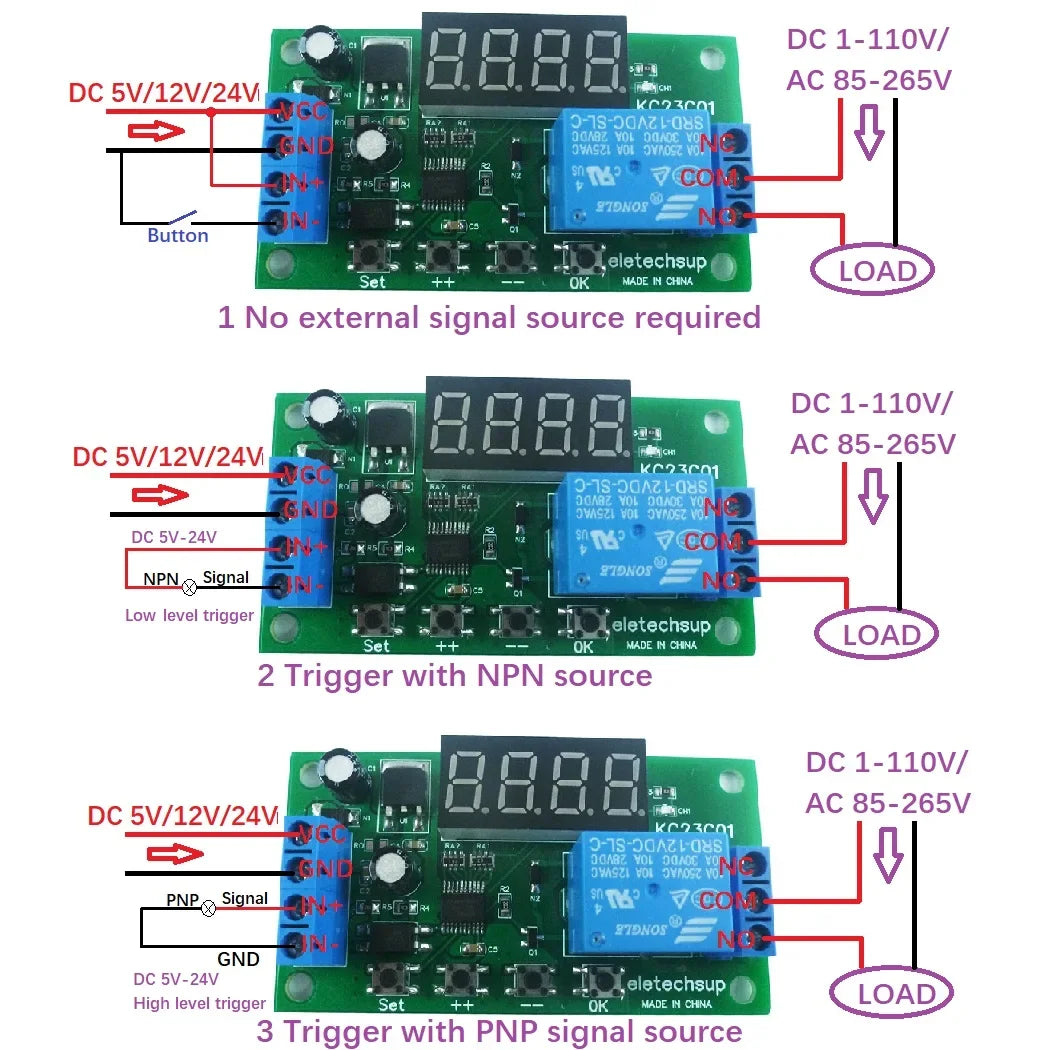

Geliefert wird ein Relaismodul in der ausgewählten Versorgungsspannungsvariante; die Abbildungen zeigen Anschlussbeispiele.

Wählen Sie die richtige Versorgungsspannung und ergänzen Sie Ihr Projekt um eine zeitgesteuerte Steuerung.
