Περιγραφή

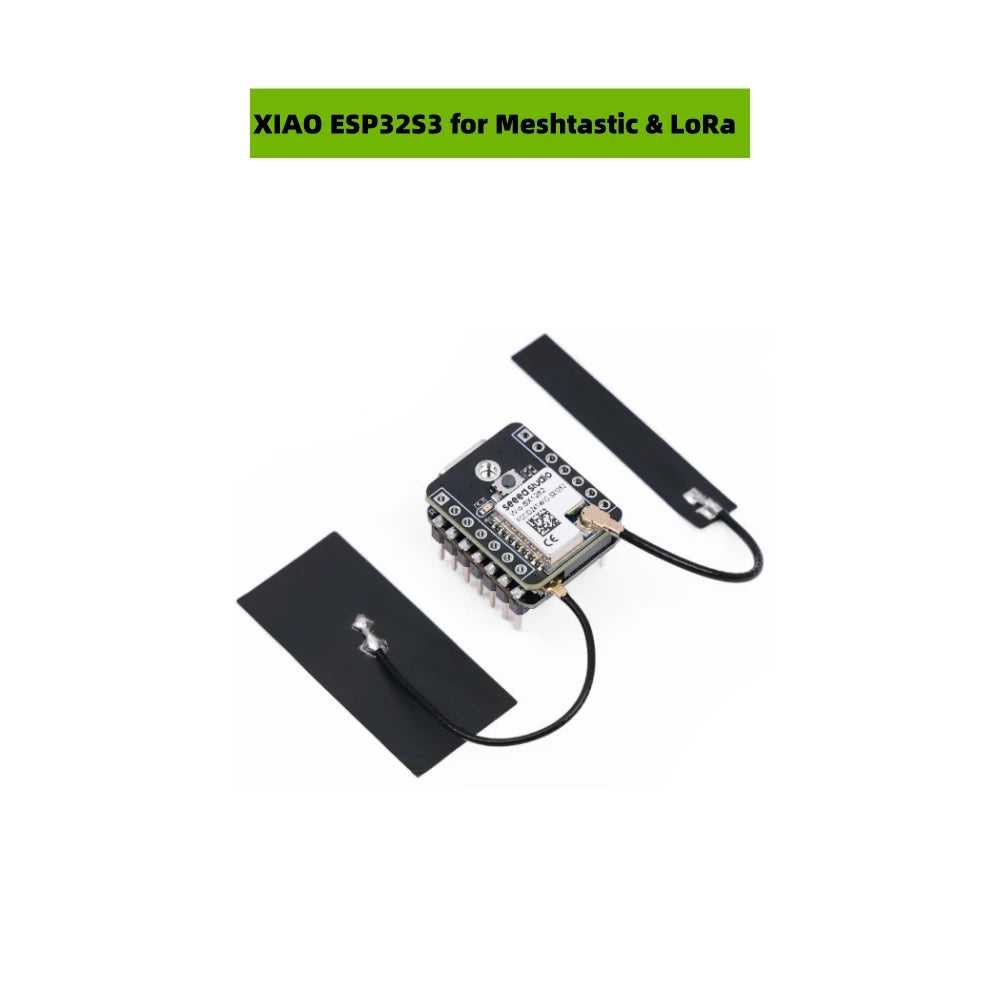

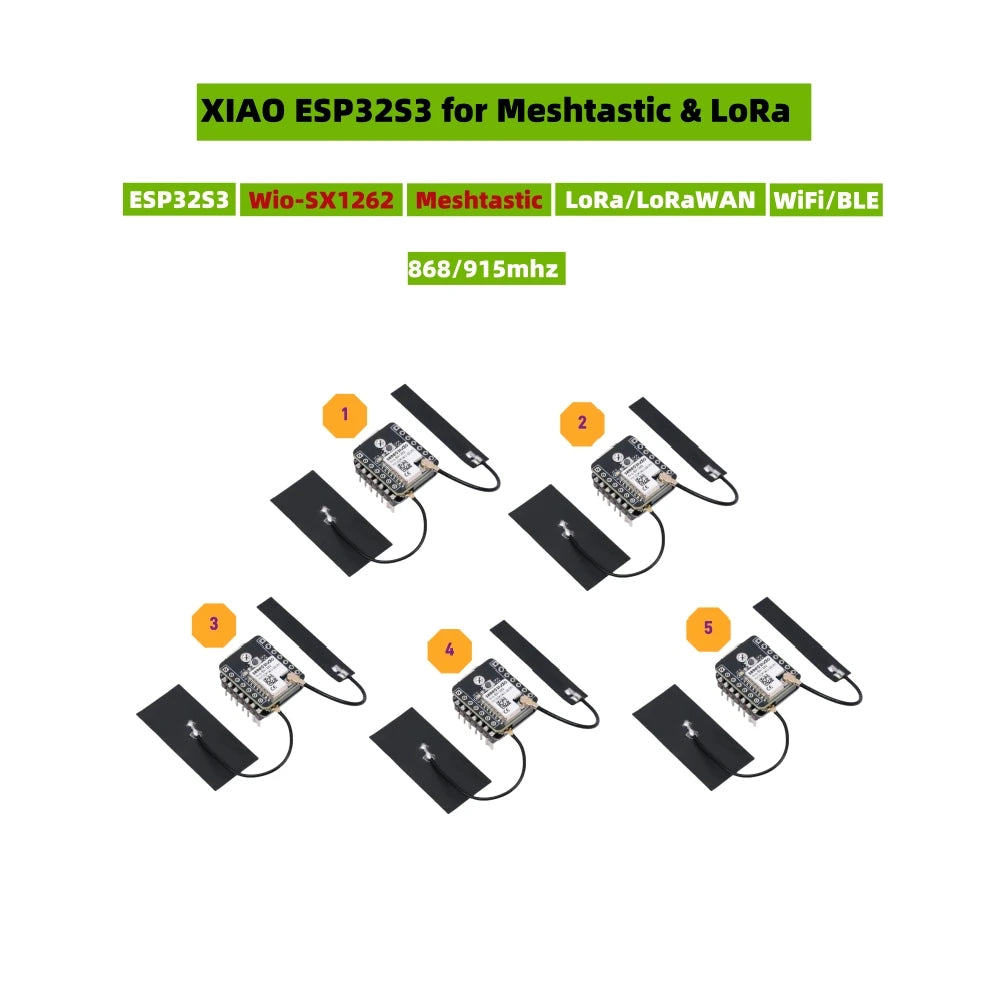

Αυτό το μικροσκοπικό dev kit LoRa, που διαθέτει το XIAO ESP32S3 και το module LoRa Wio-SX1262, αποτελεί ένα ιδανικό αρχικό κιτ για έργα Meshtastic και LoRa/LoRaWAN. Υποστηρίζει WiFi, BLE και LoRa, περιλαμβάνει ενσωματωμένο κύκλωμα διαχείρισης ισχύος και μπορεί να επεκταθεί μέσω διεπαφών IIC, UART και άλλων GPIO, με συμβατότητα ανάπτυξης Arduino.

Χαρακτηριστικά

🌱Το Meshtactic λειτουργεί εξ ού όντος: Φορτωμένο με firmware Meshtastic, είναι έτοιμο προς λειτουργία μόλις τεθεί σε λειτουργία.

🌱Εξαιρετική απόδοση RF: Υποστηρίζει LoRa(862-930MHz) 2.4GHz Wi-Fi και BLE 5.0 διπλής ασύρματης επικοινωνίας, υποστηρίζει απόσταση 2~5χλμ(LoRa) και 100μ+ (Wi-Fi/BLE) όταν είναι συνδεδεμένο με κεραία U.FL.

🌱Μικρού μεγέθους Σχεδίαση:21 x 18mm, υιοθετώντας το κλασικό μορφότυπο XIAO, κατάλληλο για έργα με περιορισμένο χώρο όπως φορητές συσκευές.

🌱Ισχυρό MCU Board:Ενσωματώνει τον ESP32S3 32-bit, διπλού πυρήνα Xtensa, επεξεργαστή που λειτουργεί έως 240MHz, πολλαπλά ports ανάπτυξης, υποστηρίζεται Arduino / MicroPython.

🌱Σύνθεση Ισχυρού Σχεδιασμού Ενέργειας:Περιλαμβάνει διεπαφή USB Type-C και διαχείριση φόρτισης μπαταρίας λιθίου.

🌱Ίδια Υλικό για Πολλές Εφαρμογές: Μπορεί να αναπτυχθεί ως κόμβος Meshtastic ή δρομολογητής, ως gateway LoRaWAN μονοκαναλικό ή ως αισθητήρας LoRa & LoRaWAN.

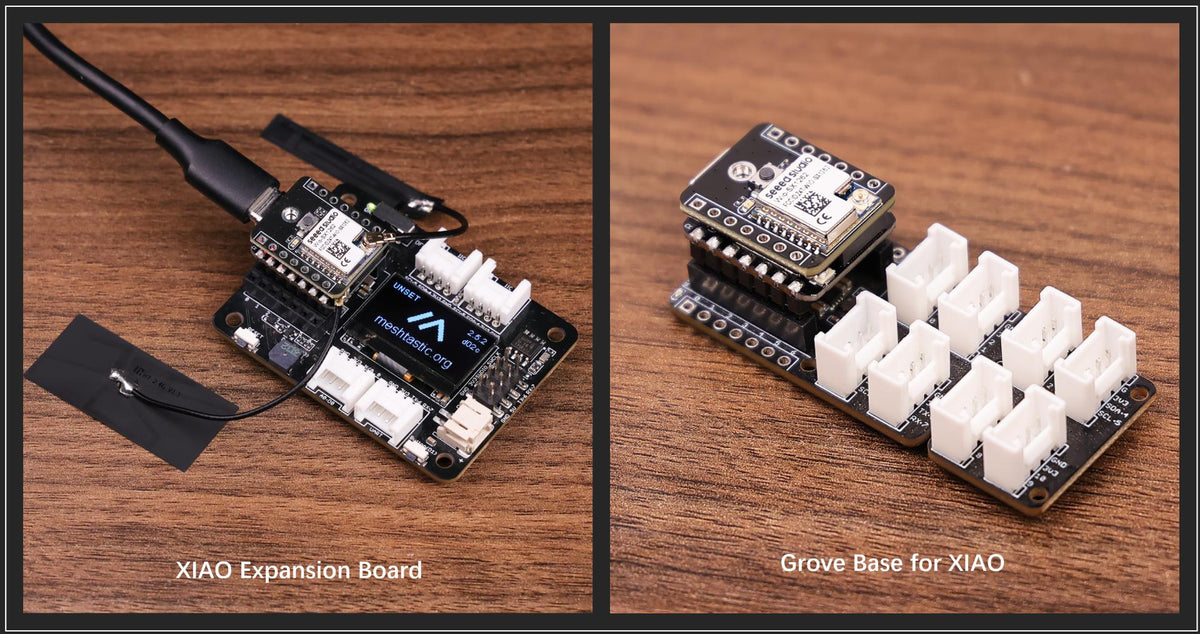

Συμβατό με XIAO Expansion Board για προσθήκη οθονών και αισθητήρων, και προσθέστε Grove αισθητήρες μέσω της Grove expansion Board.Το

Το SX1262 στο "Xiao nRF52840 & Wio-SX1262 Kit" ΔΕΝ ΕΙΝΑΙ ΣΥΜΒΑΤΟ με το Xiao ESP32S3.

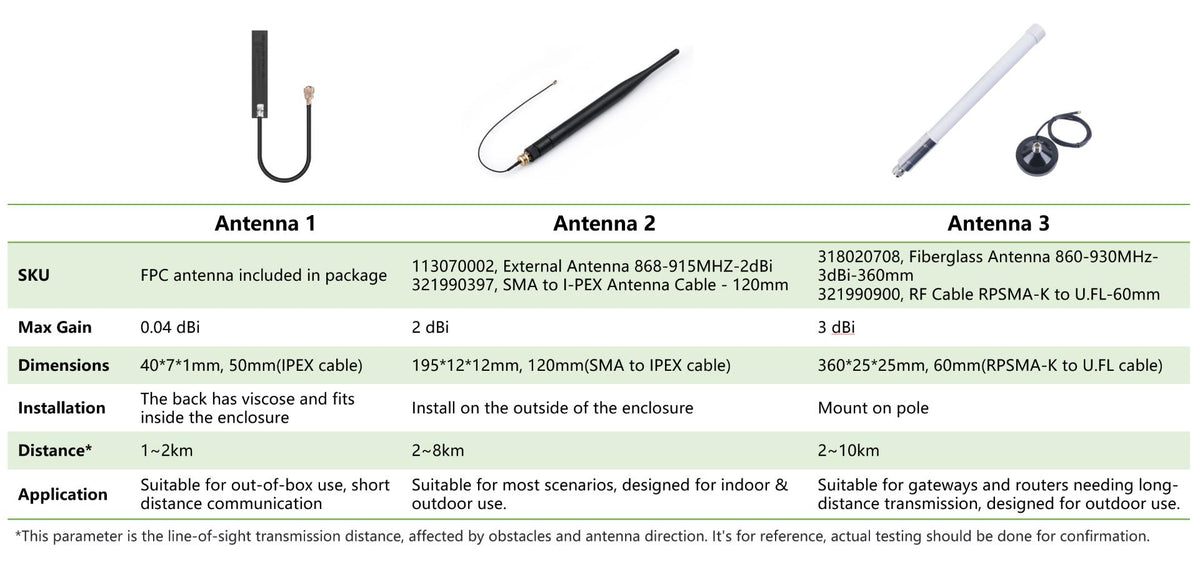

Υποστήριξη σύνδεσης εξωτερικής κεραίας LoRa υψηλής απόδοσης χρησιμοποιώντας συνδετικό IPEX σε SMA:

• Ενσωματωμένη κεραία FPC στη συσκευασία

• 2 dBi εξωτερική κεραία και καλώδιο SMA προς I-PEX

• 3 dBi fiberglass κεραία και καλώδιο RF RPSMA-K προς U.FL

Πληροφορίες

ESP32S3	ESP32-S3R8, Xtensa LX7 διπλού πυρήνα, 32-bit επεξεργαστής με λειτουργία έως 240 MHz
LoRa	Με βάση το Semtech SX1262, υποστηρίζει 862-930MHz,
BLE	Bluetooth 5.0, Bluetooth mesh
Wi-Fi	Ολοκληρωμένο υποσύστημα Wi‑Fi 2.4GHz
Διεπαφή	ESP32S3: 1x UART, 1x IIC, 1x IIS, 1x SPI(συνδεδεμένο στο SX1262),11x GPIO(PWM), 9x ADC, 1x LED Χρήστη, 1x LED Φόρτισης, 1x Reset, 1x Boot Wio-SX1262: 1x Κουμπί Χρήστη, 1x SPI(συνδεδεμένο με το ESP32S3)
Ισχύς	Τροφοδοσία Είσοδος (Type-C): 5V Τροφοδοσία Είσοδος (BAT): 4.2V
	Φόρτιση μπαταρίας current: 100mA
Φυσικά Διαστάσεις	21 x 17.8mm

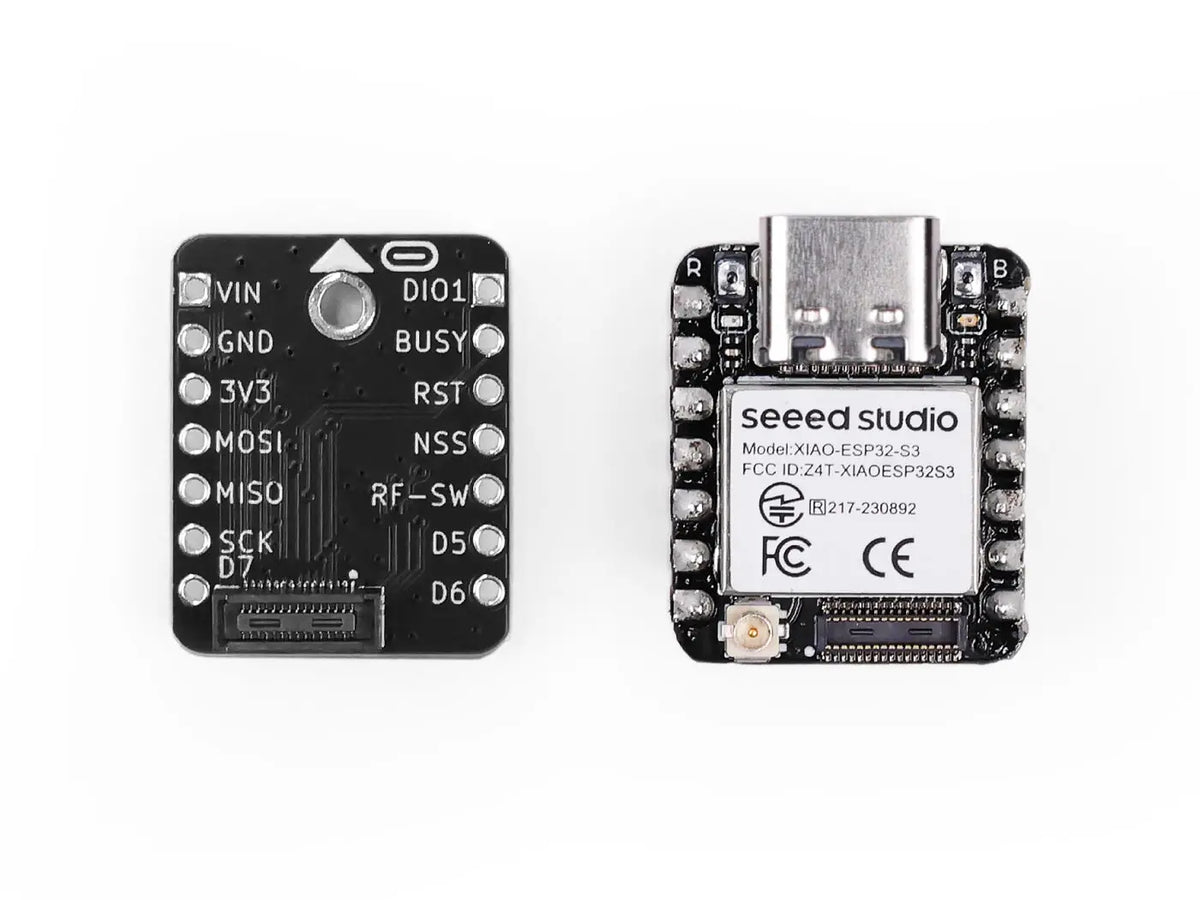

Επισκόπηση Hardware

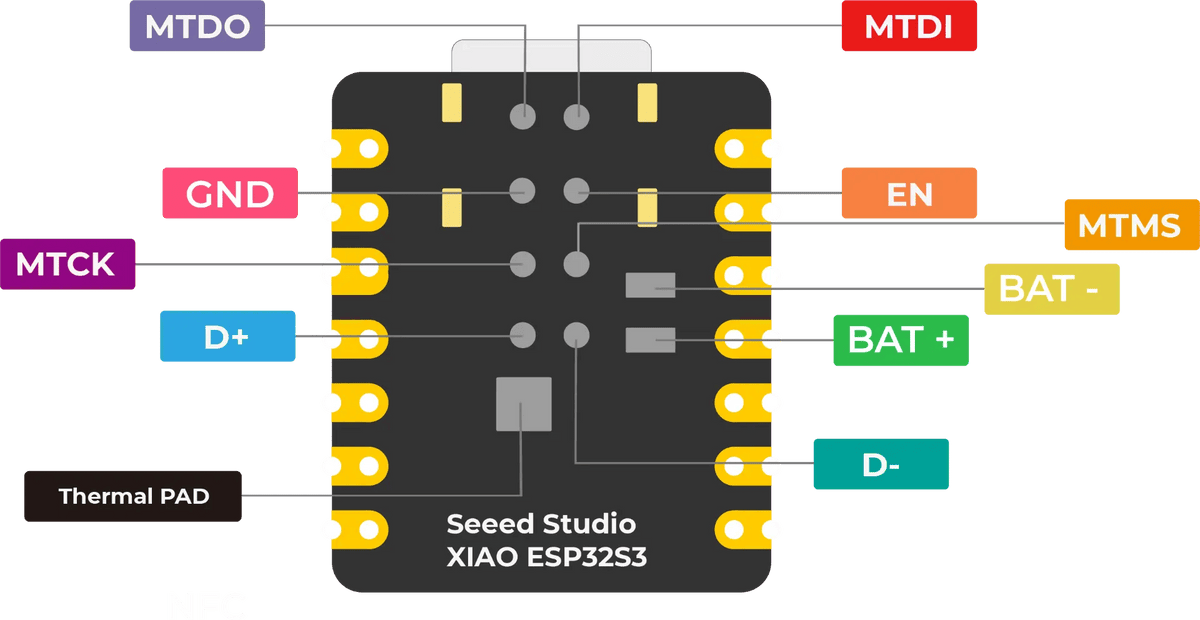

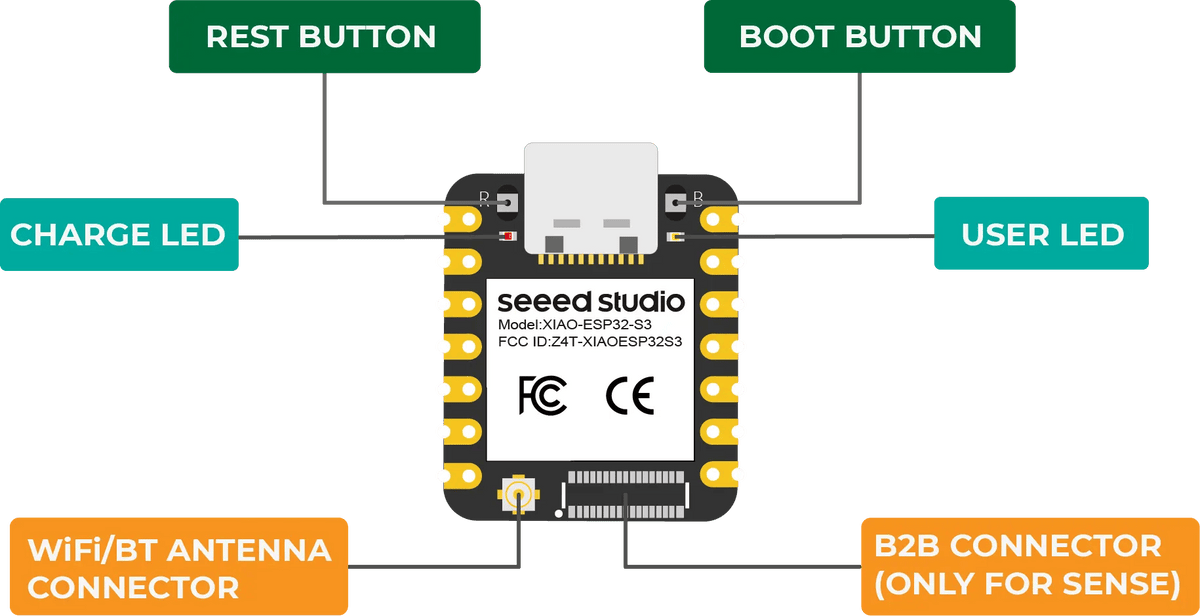

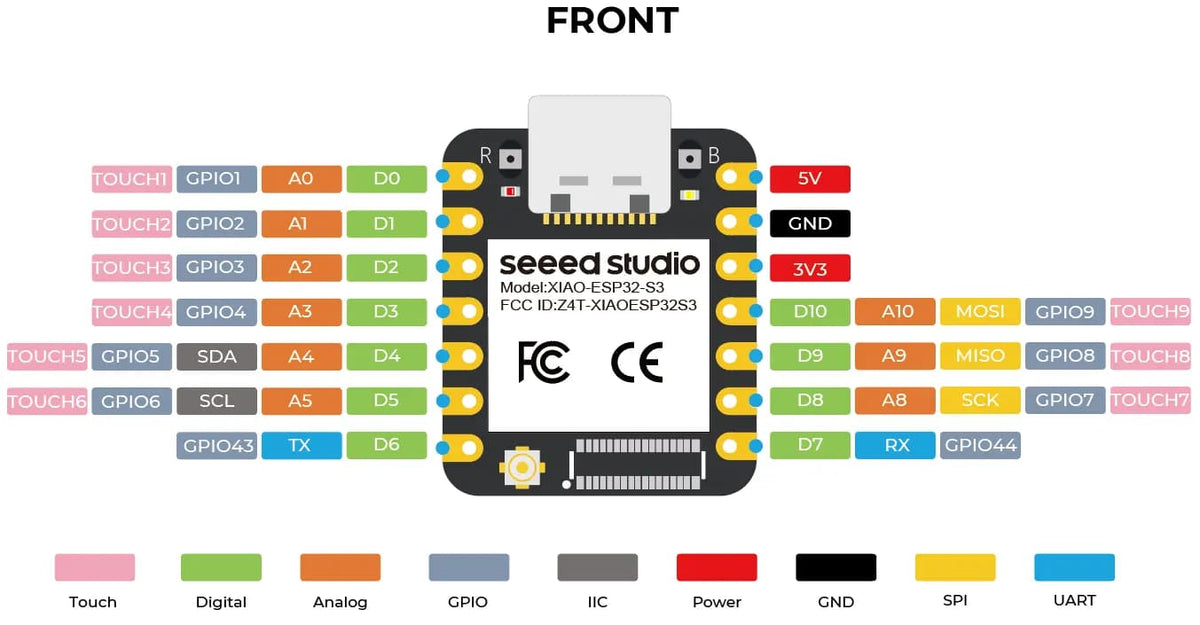

ESP32S3:

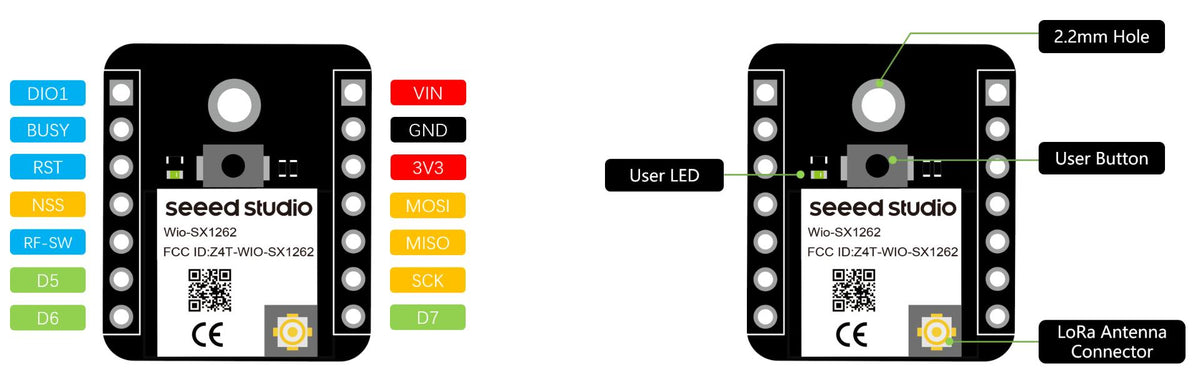

Επέκταση Wio-SX1262:

Εφαρμογή

Εγγραφα

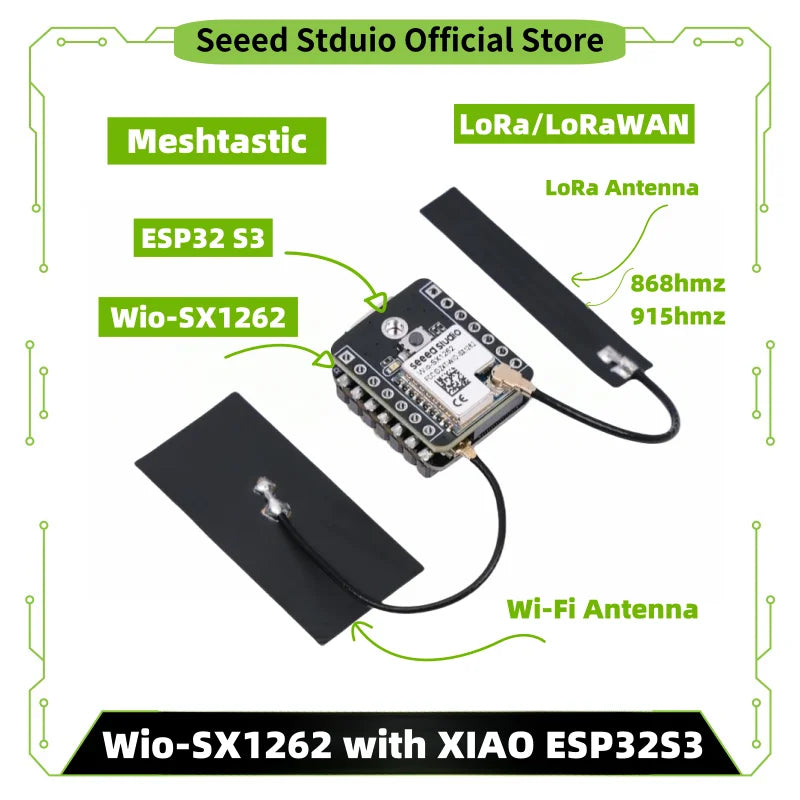

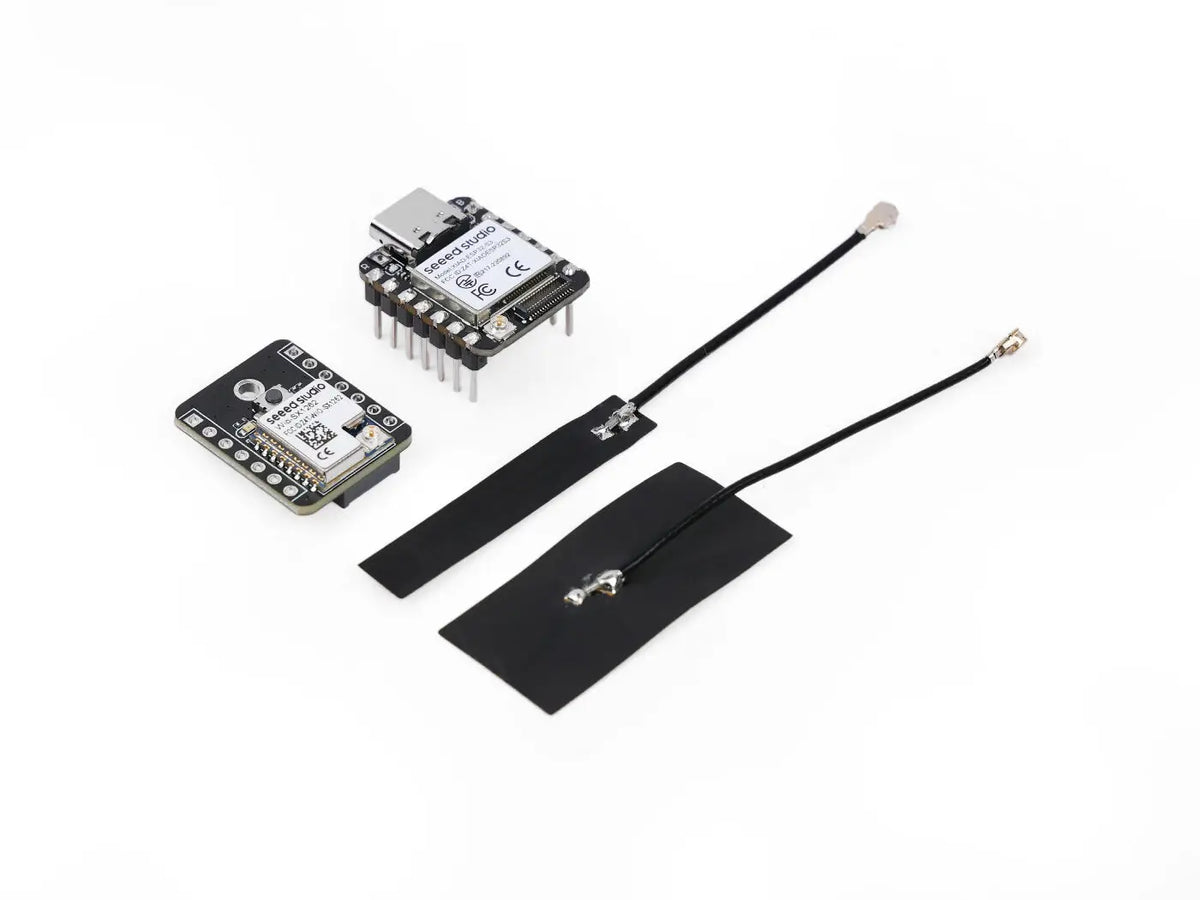

Λίστα Ανταλλακτικών

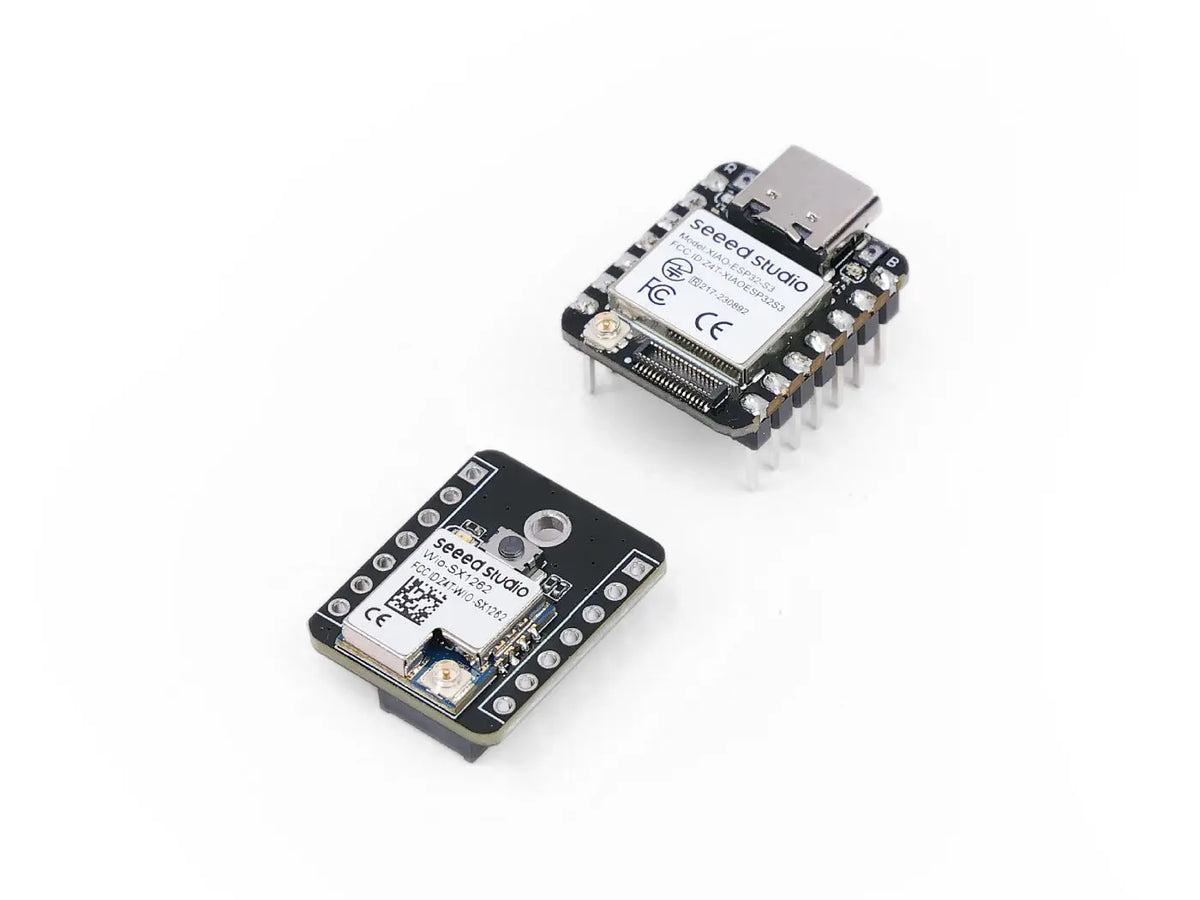

XIAO ESP32S3 x1

Wio-SX1262 επέκταση board x1

Κεραία Wi-Fi x1

Κεραία LoRa x1
