Características:
Es un transductor de presión avanzado que los transductores mecánicos tradicionales.
±2%FS de error de salida pequeño, incluyendo no linealidad, error de histéresis y repetibilidad, rango de temperatura completo.

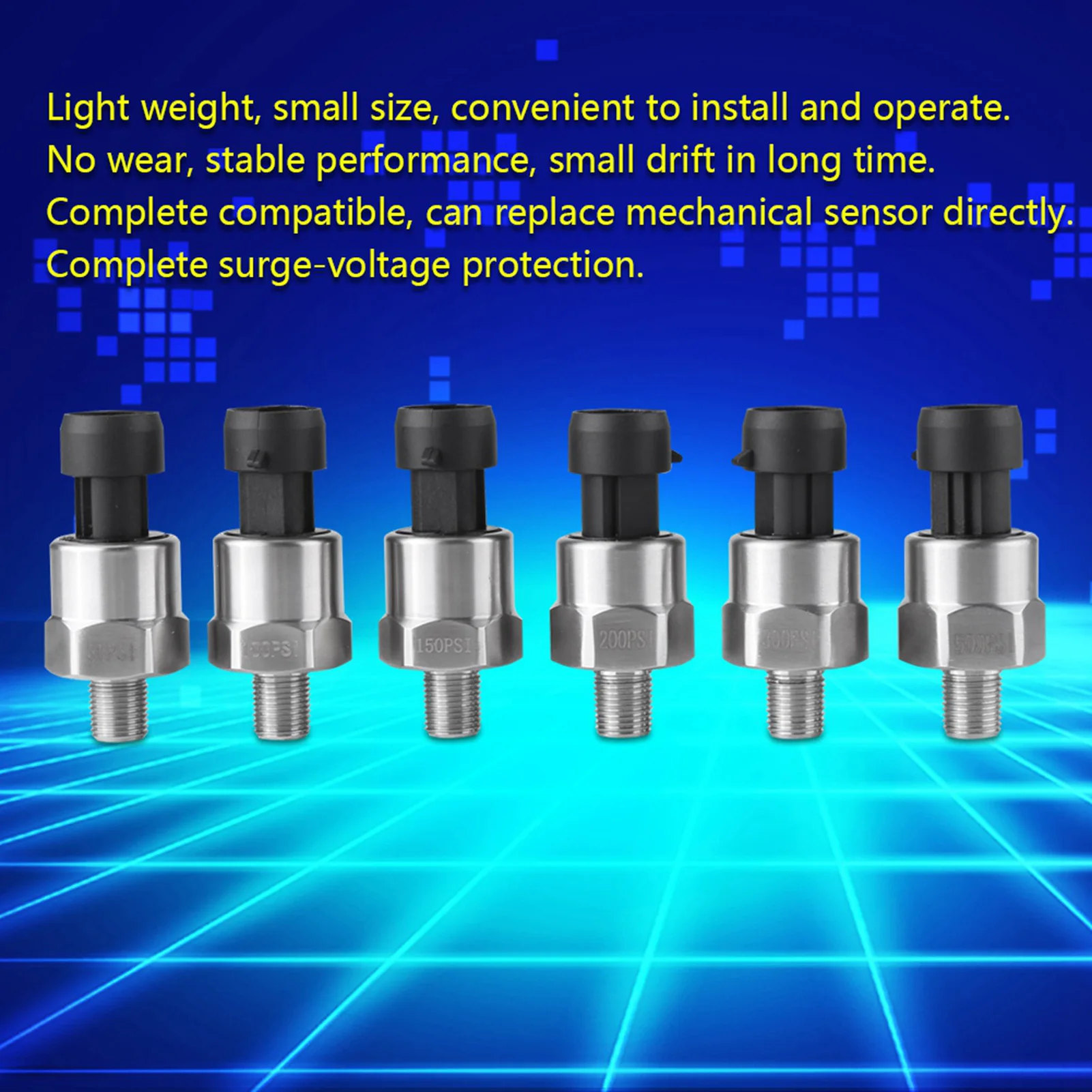

Ligero y de tamaño pequeño, fácil de instalar y operar.
Tiene función de protección contra sobretensiones.

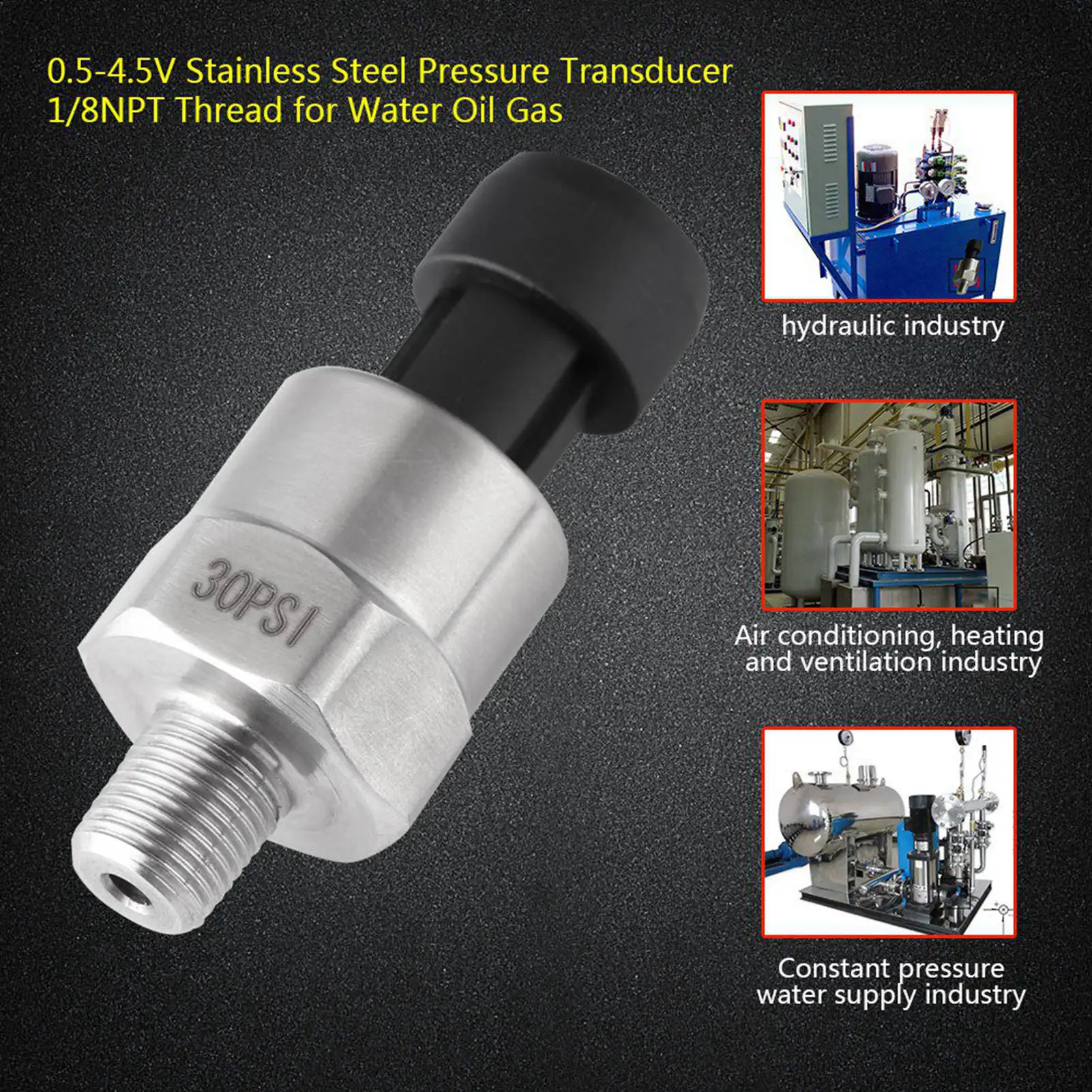

Funciona para aceite, combustible, diésel, gas, agua, presión de aire, puede usarse en tanque de aceite, tanque de gas, tanque de diésel, etc.
Especificaciones:
Material: Acero inoxidable
Voltaje: DC 5V

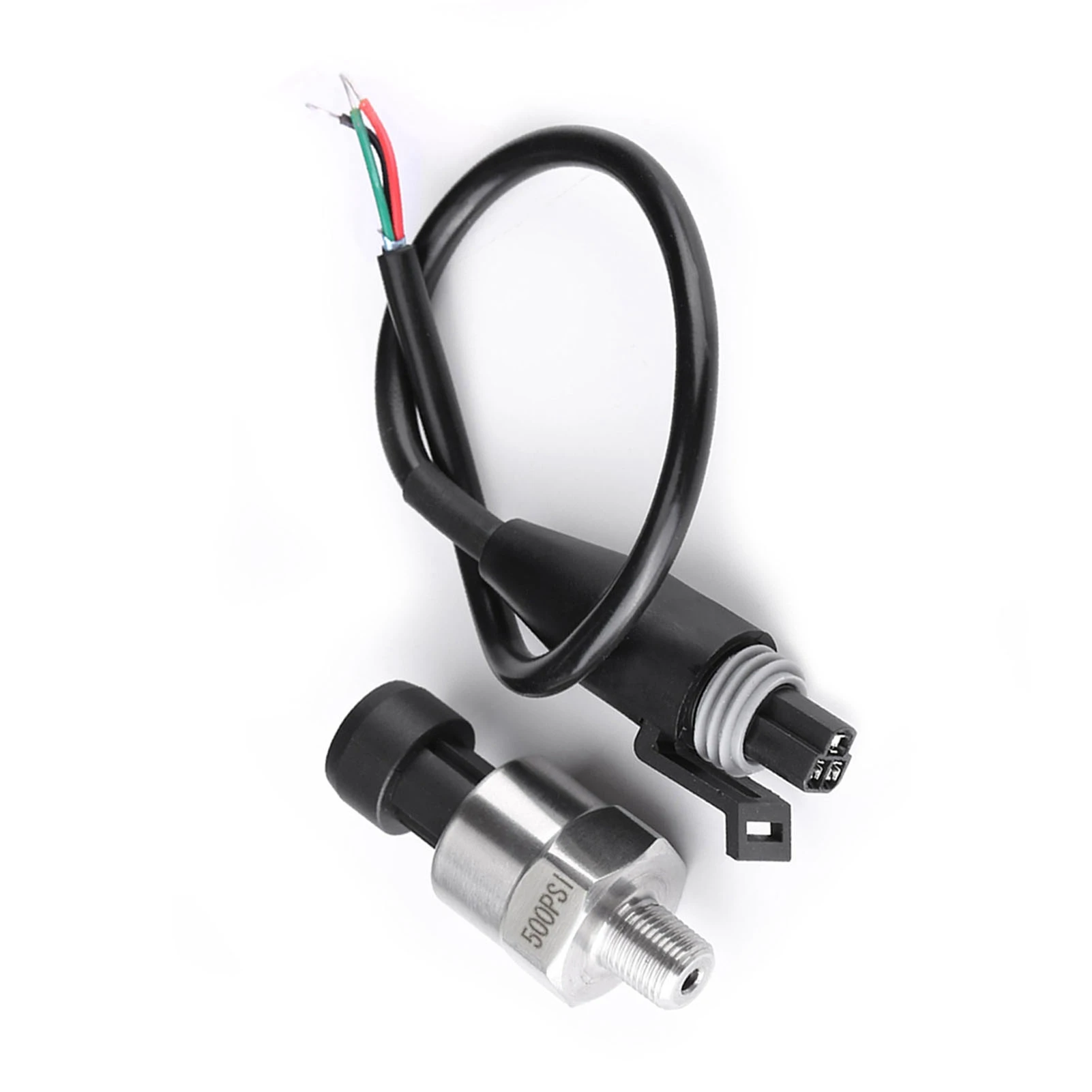

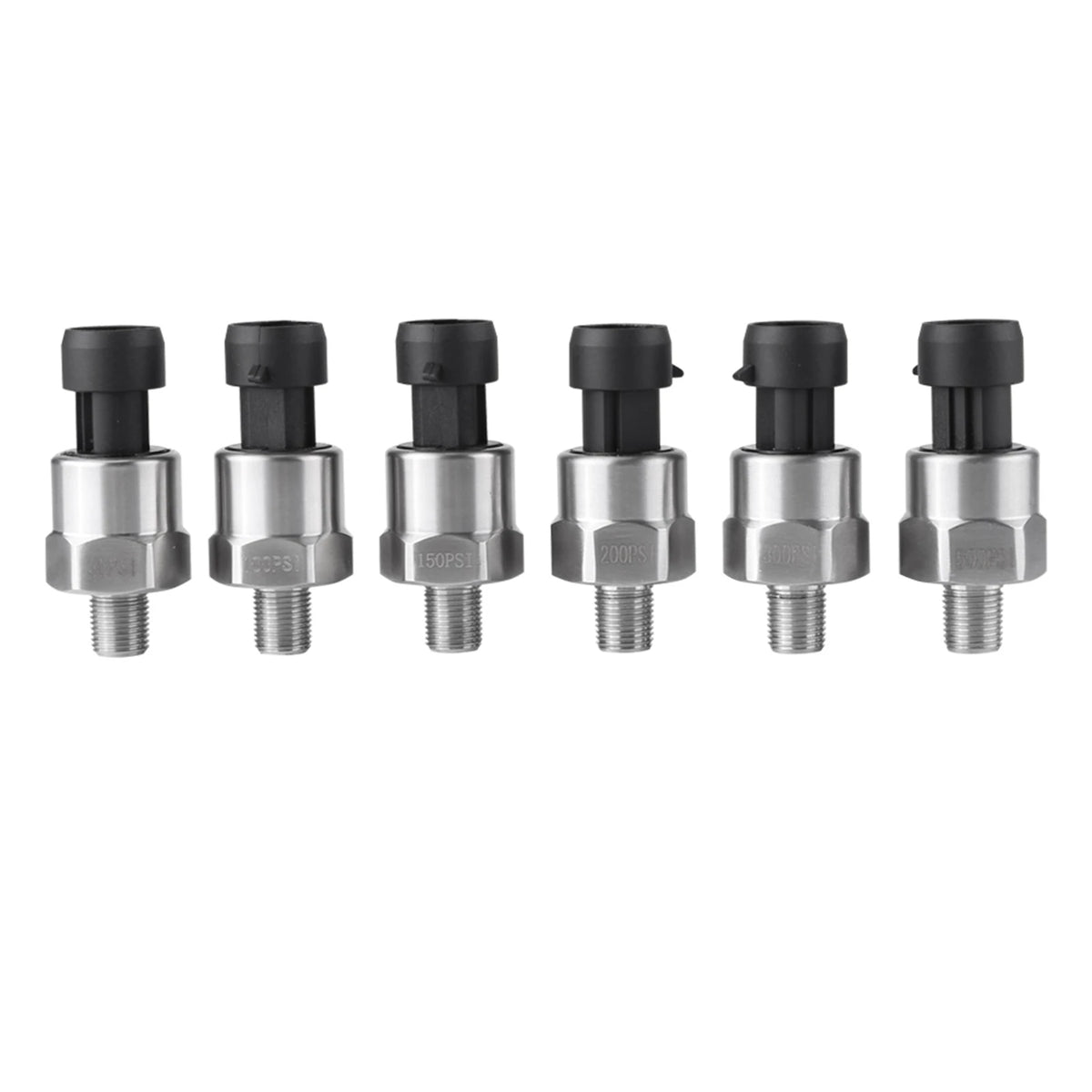

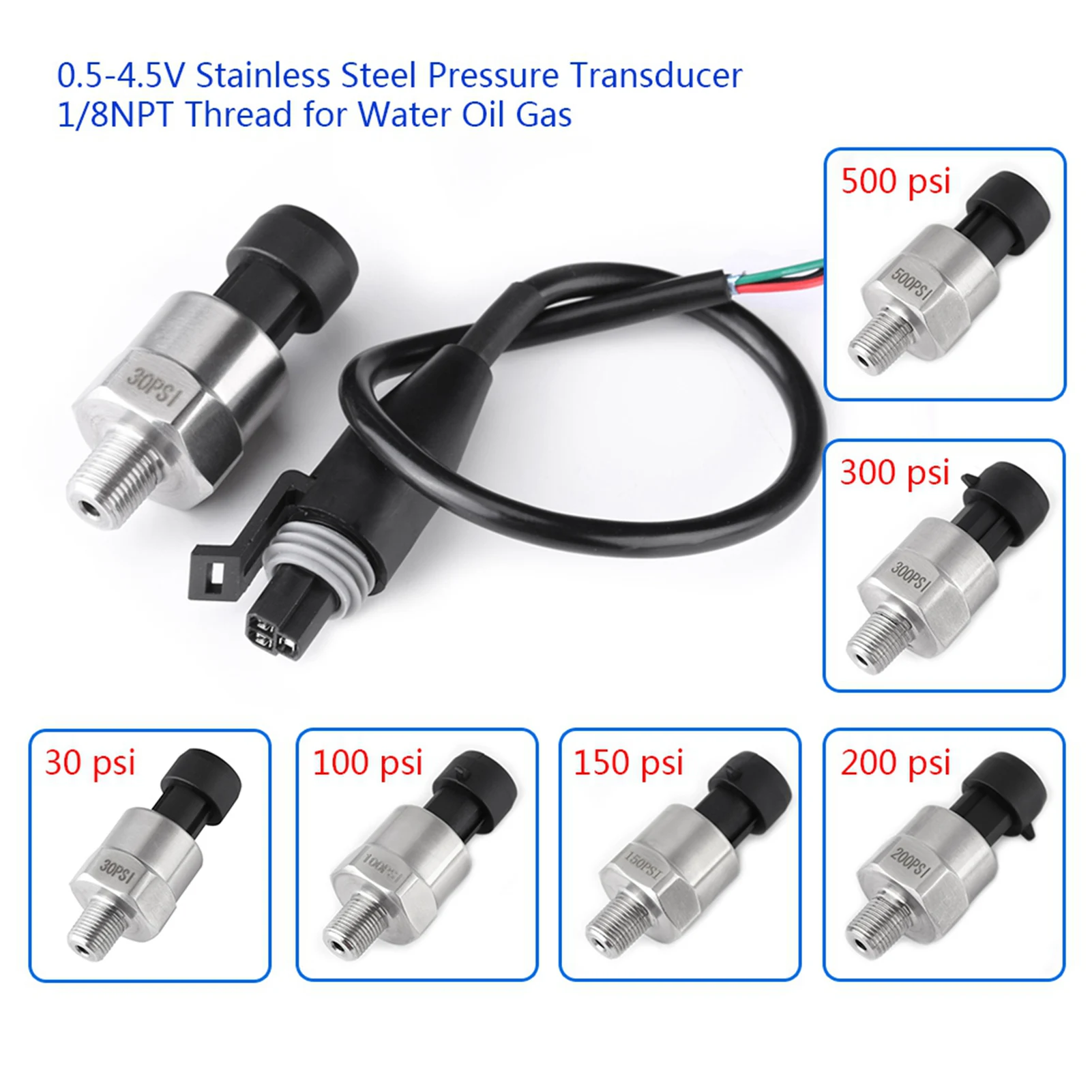

Presión: 30 psi, 100 psi, 150 psi, 200 psi, 300 psi, 500 psi (Opcional)
Tipo de rosca: 1/8" NPT

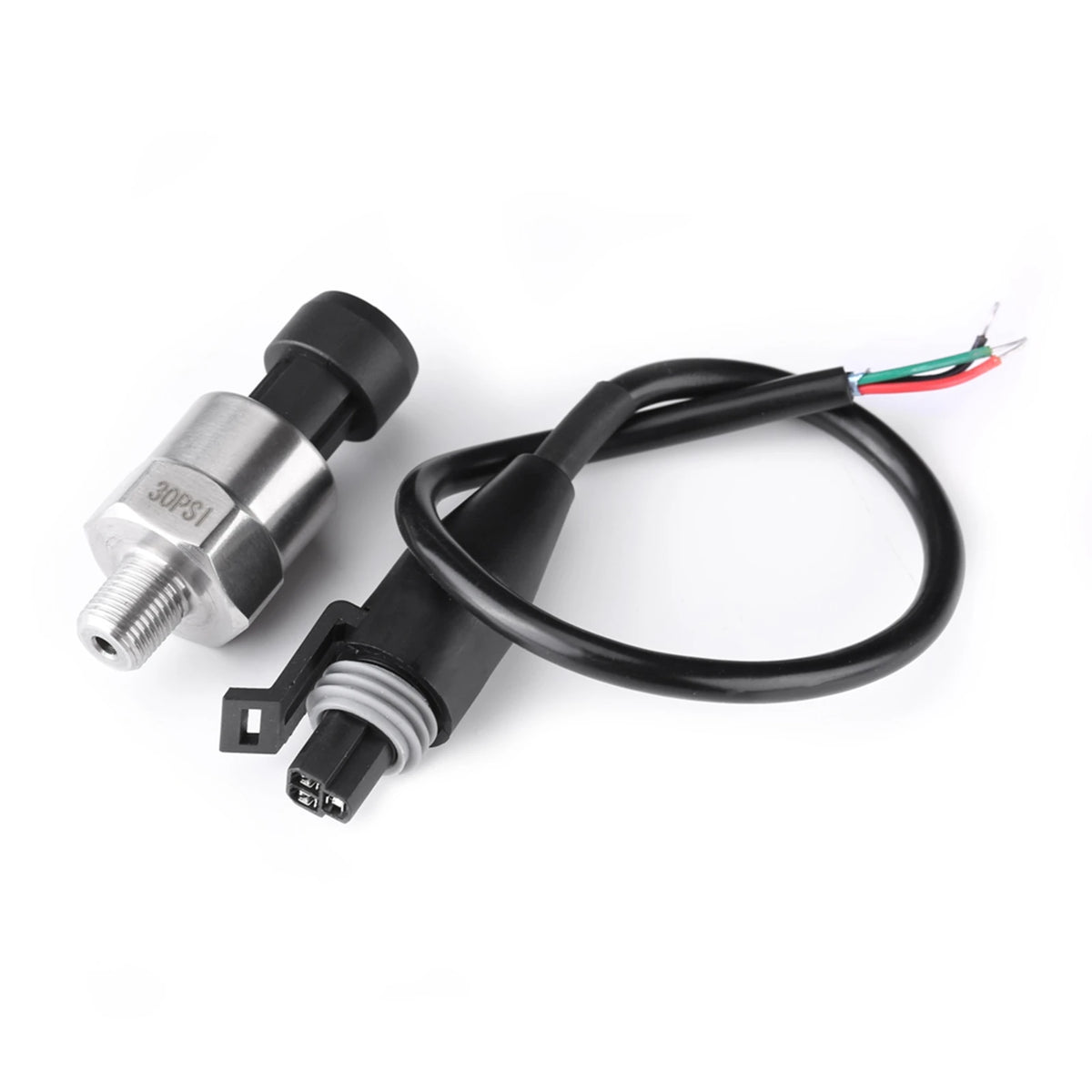

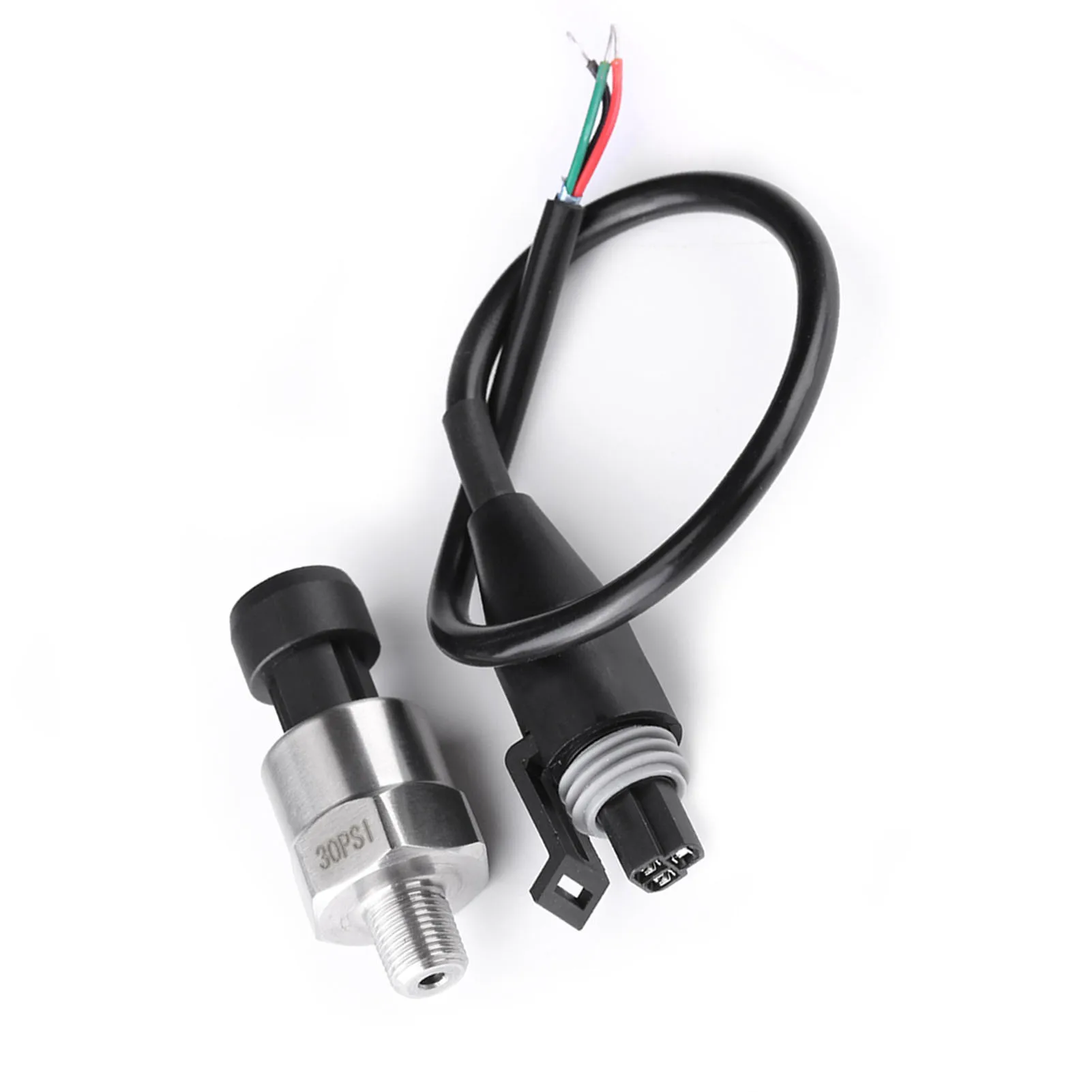

30 psi
Entrada: 0-30 psi
Salida: salida de voltaje lineal 0.5V~4.5V. 0 psi genera 0.5V, 15psi genera 2.5V, 30 psi genera 4.5V.
Precisión: dentro del 2% de la lectura (escala completa).
Rosca: 1/8"-27 NPT.
Conector de cableado: desconexión rápida sellada con agua. Se incluye el conector de acoplamiento.

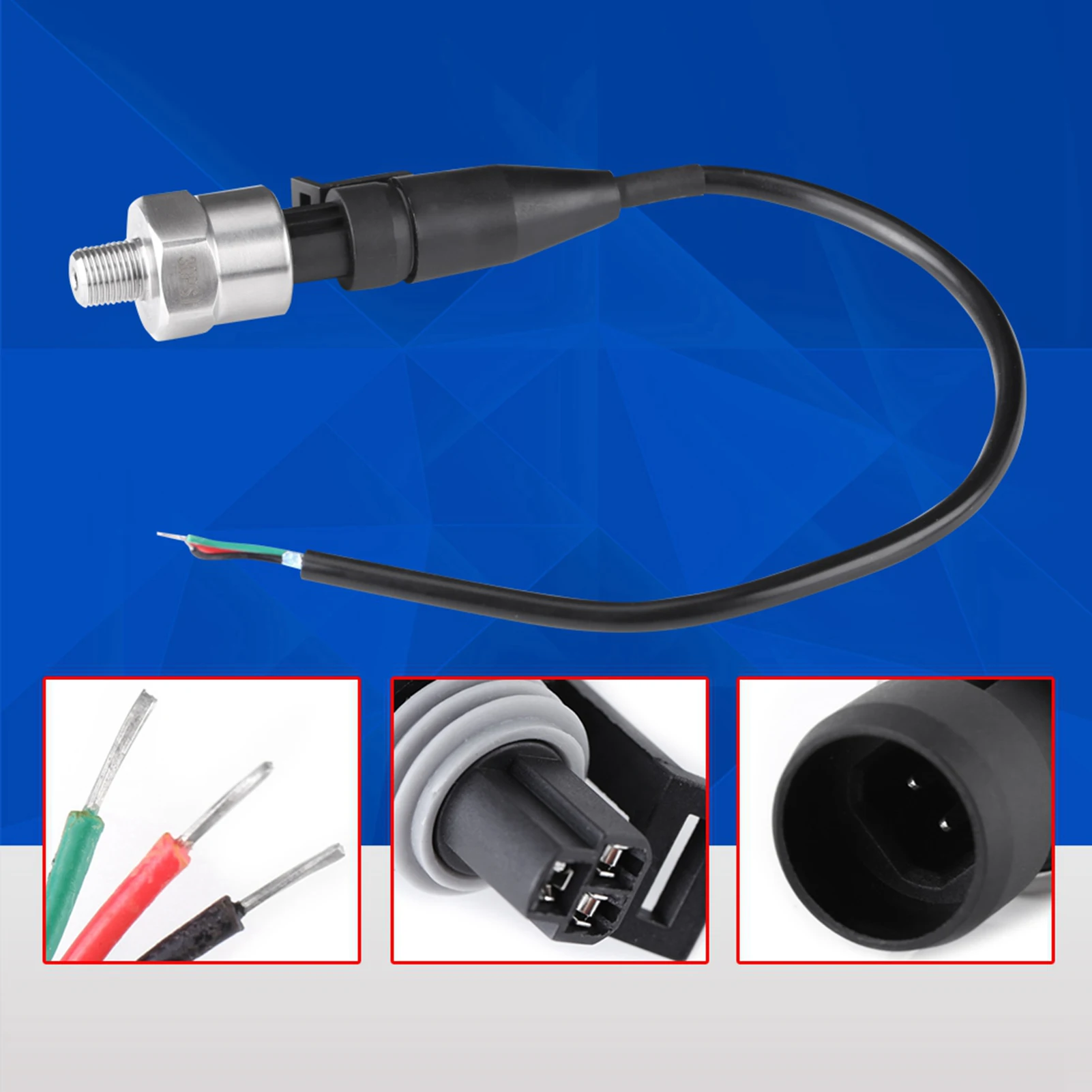

Cableado: Rojo para +5V; Negro para tierra; Azul para salida de señal.

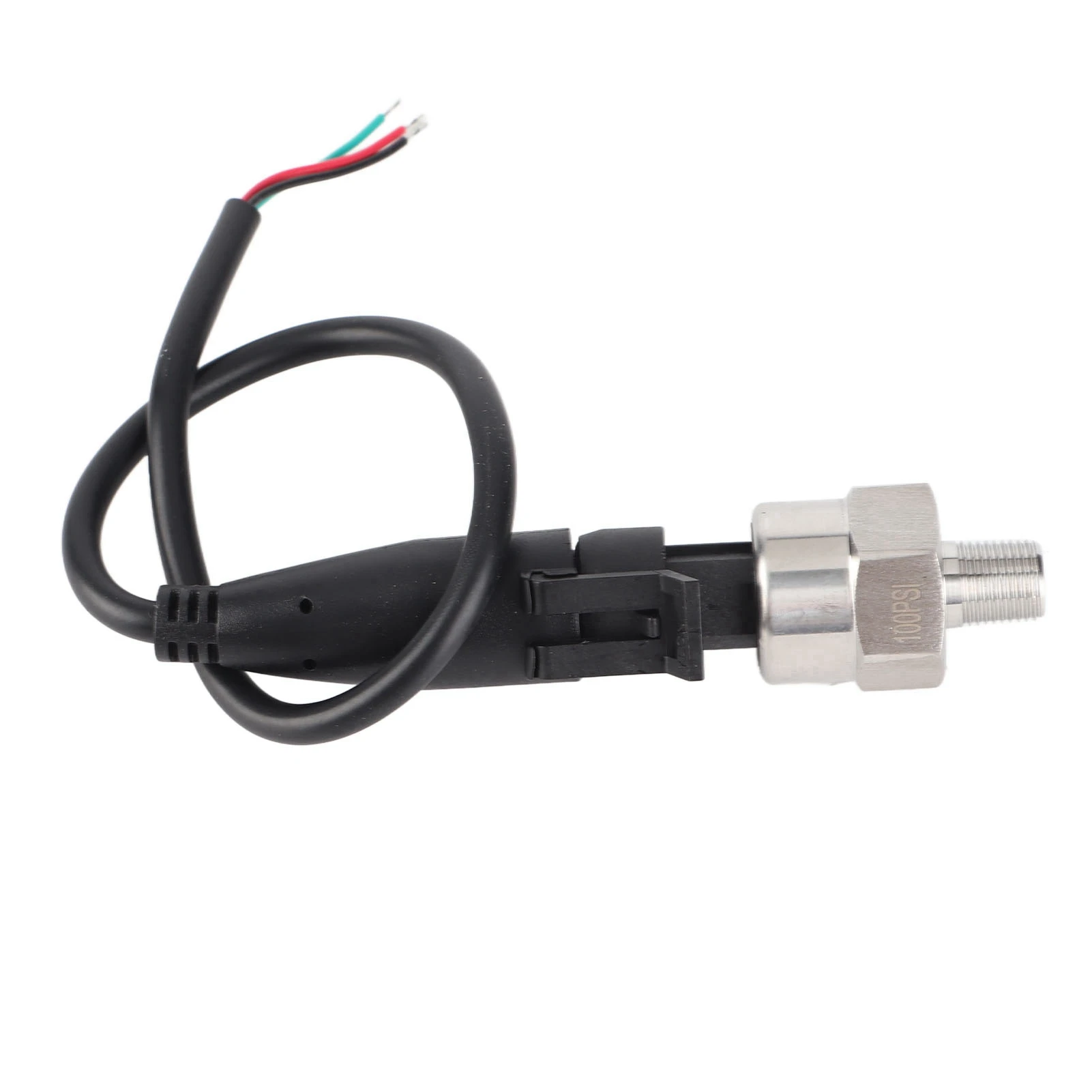

100 psi
Entrada: 0-100 psi
Salida: salida de voltaje lineal 0.5V~4.5V. 0 psi genera 0.5V, 50 psi genera 2.5V, 100 psi genera 4.5V.
Precisión: dentro del 2% de la lectura (escala completa).
Rosca: 1/8"-27 NPT
Conector de cableado: desconexión rápida sellada con agua. El conector de acoplamiento y el cableado (hat) están incluidos.
Cableado: Rojo para +5V; Negro para tierra; Azul para salida de señal.

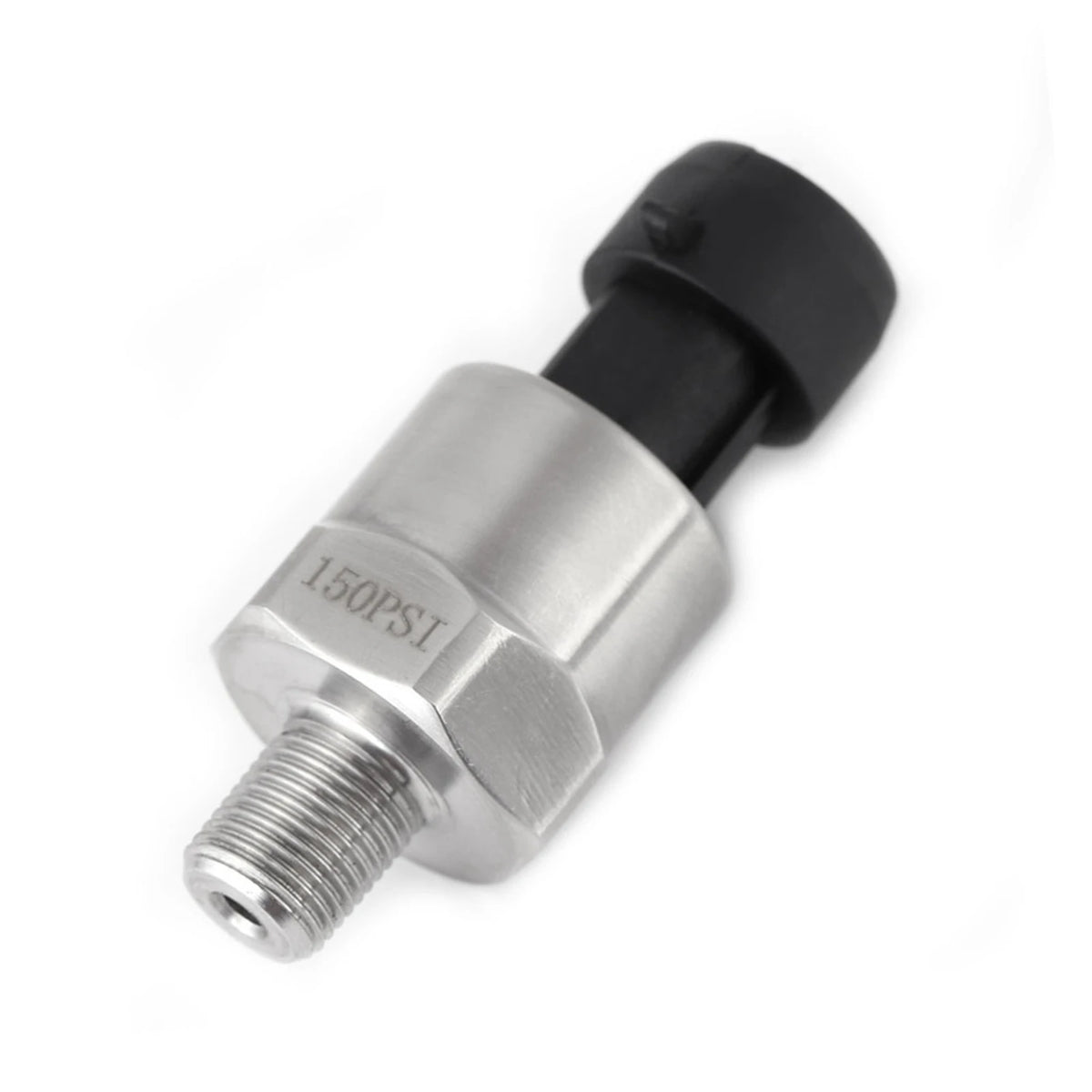

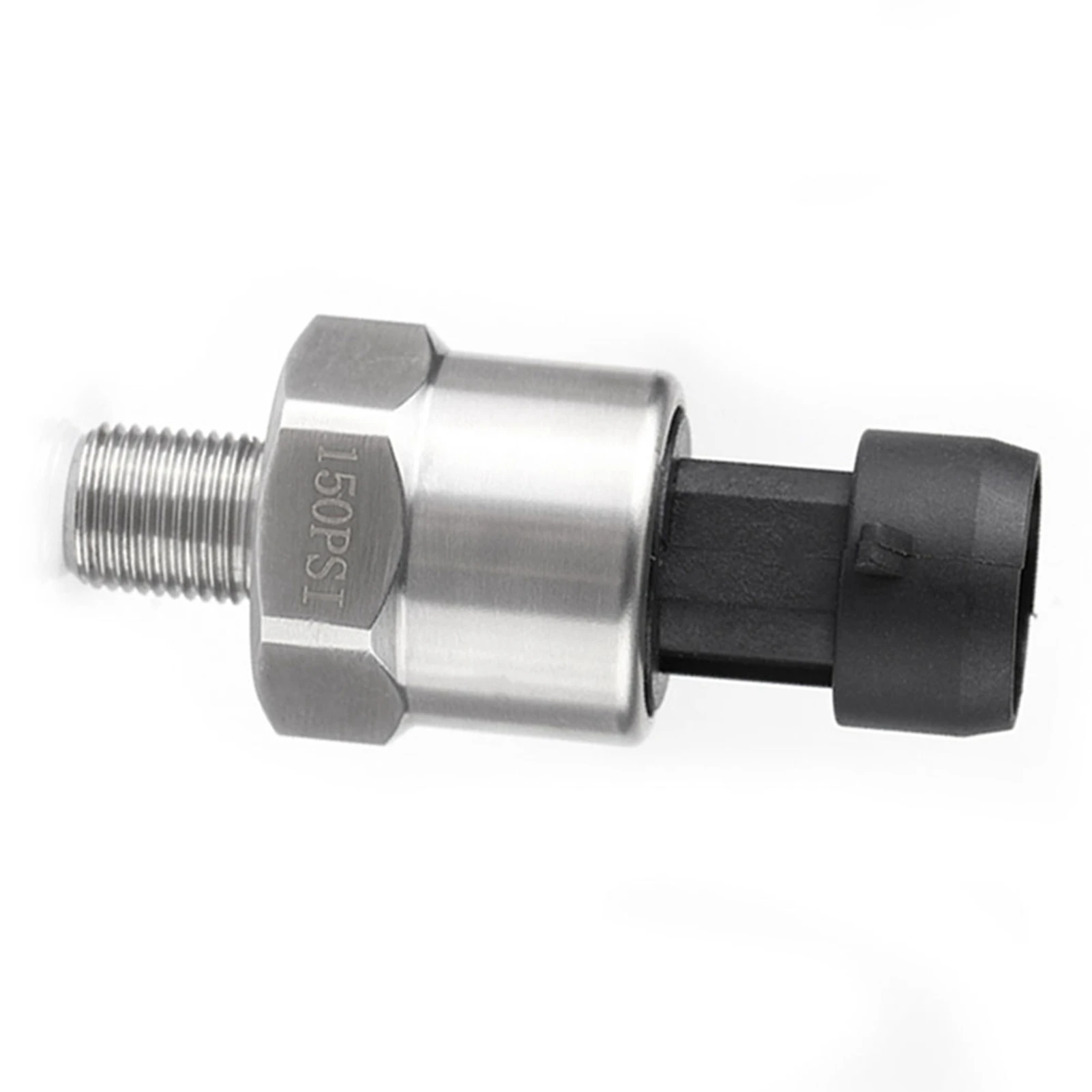

150 psi
Entrada: 0-150 psi
Salida: 0.5-4.5V salida de voltaje lineal. 0 psi genera 0.5V, 75 psi genera 2.5V, 150 psi genera 4.5V
Precisión: +/-0.5%FS
Rosca: 1/8\" NPT
Conector de cableado: Rojo para +5V; Negro para tierra; Verde para salida de señal
Capacidad de sobrecarga: 2-4 veces la presión nominal
Temperatura de funcionamiento: -40℃~+120℃
Temperatura de compensación: 0℃~+80℃
Clase de protección: IP67
Medio de presión: Aceite, gas y agua compatible con acero inoxidable 316L
Resistencia de carga: ≤(potencia de suministro-6.5V/0.02A)Ω
Estabilidad a largo plazo: Menos de 0.1%FS/año
Efecto de la temperatura en el cero: Típico:0.02%FS/℃; Máximo:0.05%FS/℃
Efecto de la temperatura en la sensibilidad: Típico: 0.02%FS/℃; Máximo: 0.05%FS/℃
Resistencia a choques: 1000g
Antichoque: ≤+/-0.01%FS(Ejes X,Y,Z, 200Hz/g)
Tiempo de respuesta: ≤1ms
Resistencia de aislamiento: >100mΩ 500VDC
Clase a prueba de explosiones: ExiaTTCT6
Compatibilidad electromagnética: EN50051-1

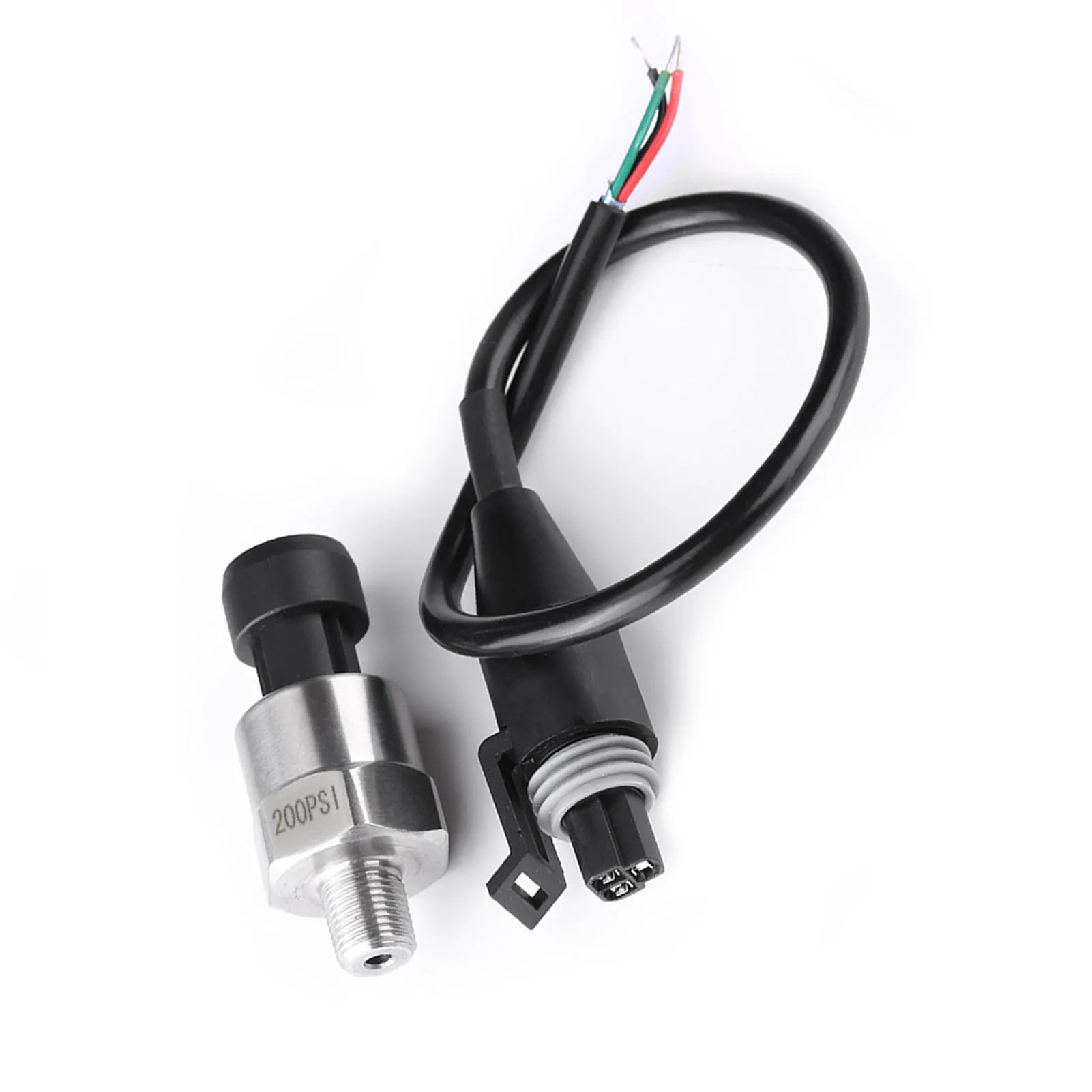

200 psi
Entrada: 0-200 psi
Salida: salida de voltaje lineal 0.5-4.5V. 0 psi genera 0.5V, 100 psi genera 2.5V, 200 psi genera 4.5V
Temperatura de funcionamiento: -40~+125℃
Precisión: ±1%FS
Rosca: 1/8\" NPT
Conector de cableado: Rojo para +5V; Negro para tierra; Verde para salida de señal
Capacidad de sobrecarga: 2-4 veces la presión nominal
Temperatura de compensación: 0℃~+80℃
Clase de protección: IP67
Medio de presión: Aceite, gas y agua compatible con 316L acero inoxidable
Resistencia de carga: ≤ (potencia de suministro-6.5V/0.02A)Ω
Estabilidad a largo plazo: Menos de 0.1%FS/año
Efecto de la temperatura en el cero: Típico: 0.02%FS/℃; Máximo: 0.05%FS/℃
Efecto de la temperatura en la sensibilidad: Típico:0.02%FS/℃; Máximo:0.05%FS/℃
Resistencia a choques: 1000g
Antichoque: ≤+/-0.01%FS(X,Y,Z ejes, 200Hz/g)
Tiempo de respuesta: ≤1ms
Resistencia de aislamiento: >100mΩ 500VDC
Clase a prueba de explosiones: ExiaTTCT6
Compatibilidad electromagnética: EN50081-1; EN50082-2; IEC6 1000-4-3
Conector de cableado: desconexión rápida sellada con agua. El conector de acoplamiento y el arnés de cables (pigtail) están incluidos.
Cableado: Rojo para IN+; Negro para GND; Verde para SALIDA.

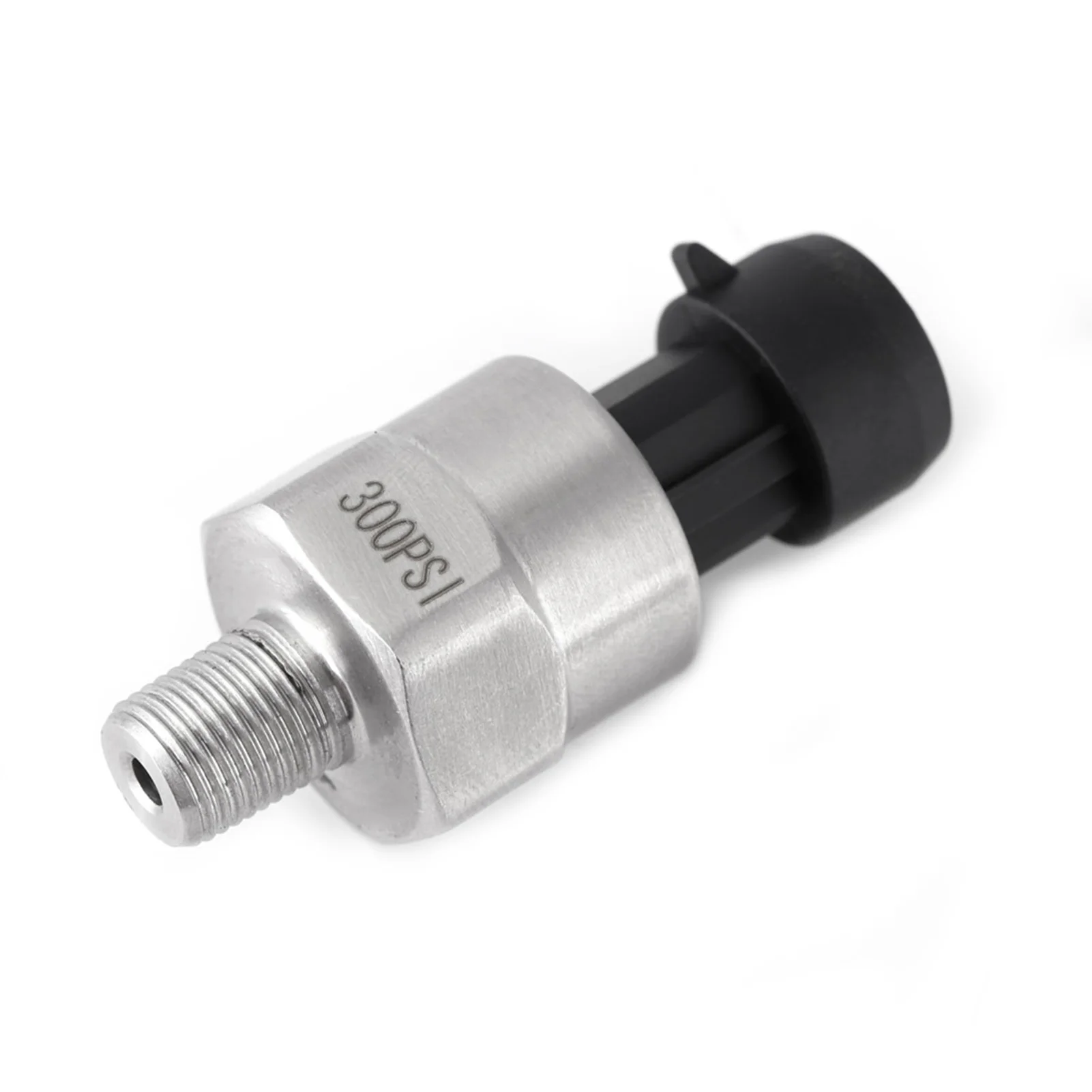

300 psi
Entrada: 0-300 psi
Salida: 0.5-4.5V salida de voltaje lineal. 0 psi genera 0.5V, 150 psi genera 2.5V, 300 psi genera 4.5V
Precisión: +/-0.5%FS
Rosca: 1/8\" NPT
Conector de cableado: Rojo para +5V; Negro para tierra; Verde para salida de señal
Capacidad de sobrecarga: 2-4 veces la presión nominal
Temperatura de funcionamiento: -40~+120℃
Temperatura de compensación: 0℃~+80℃
Clase de protección: IP67
Medio de presión: Aceite, gas y agua compatible con acero inoxidable 316L
Resistencia de carga: ≤ (potencia de suministro-6.5V/0.02A)Ω
Estabilidad a largo plazo: Menos de 0.1%FS/año
Efecto de la temperatura en el cero: Típico: 0.02%FS/℃; Máximo: 0.05%FS/℃
Efecto de la temperatura en la sensibilidad: Típico: 0.02%FS/℃; Máximo:0.05%FS/℃
Resistencia a choques: 1000g
Antichoque: ≤+/-0.01%FS(X,Y,Z ejes, 200Hz/g)
Tiempo de respuesta: ≤1ms
Resistencia de aislamiento: >100mΩ 500VDC
Clase a prueba de explosiones: ExiaTTCT6
Compatibilidad electromagnética: EN50051-1.
Incluye el paquete:

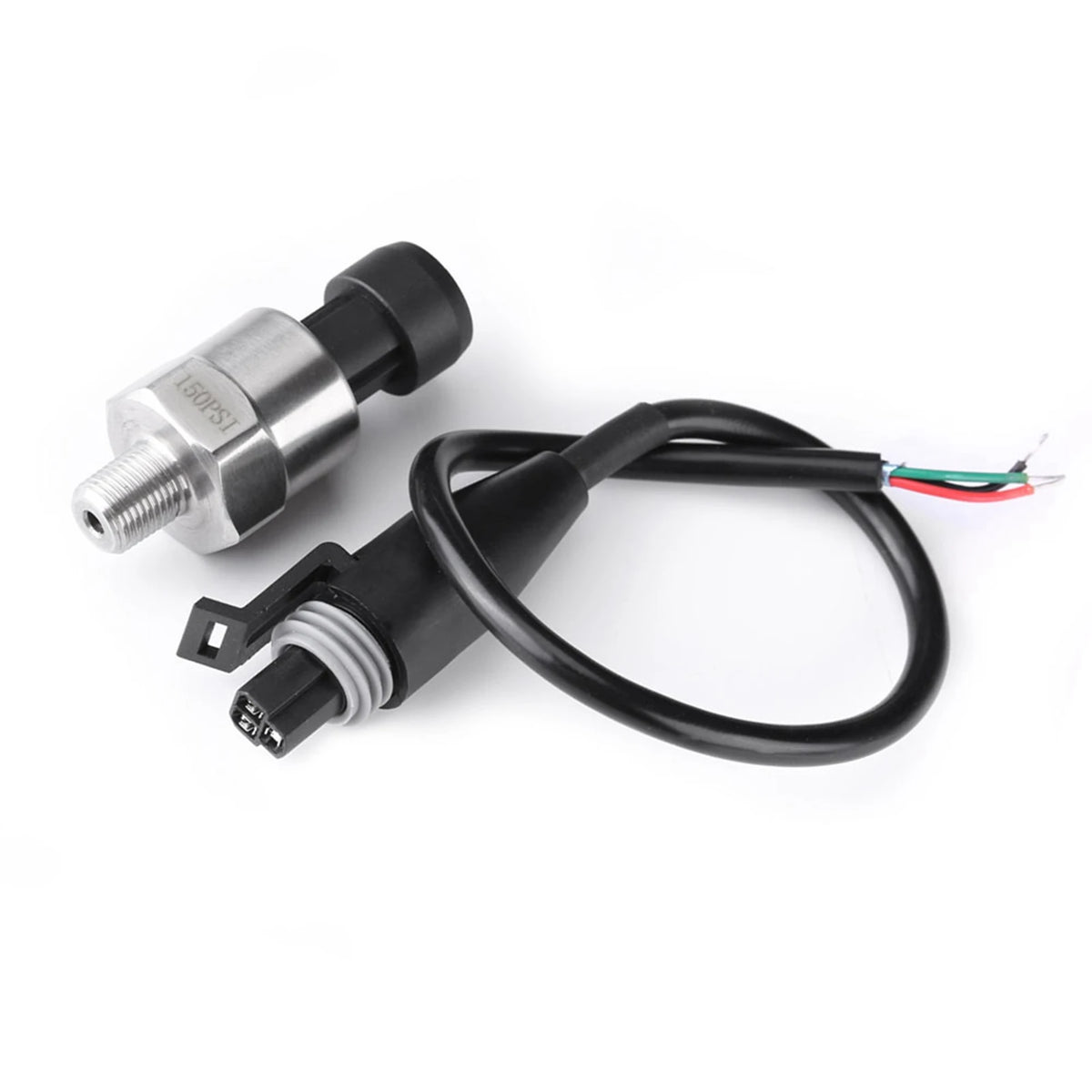

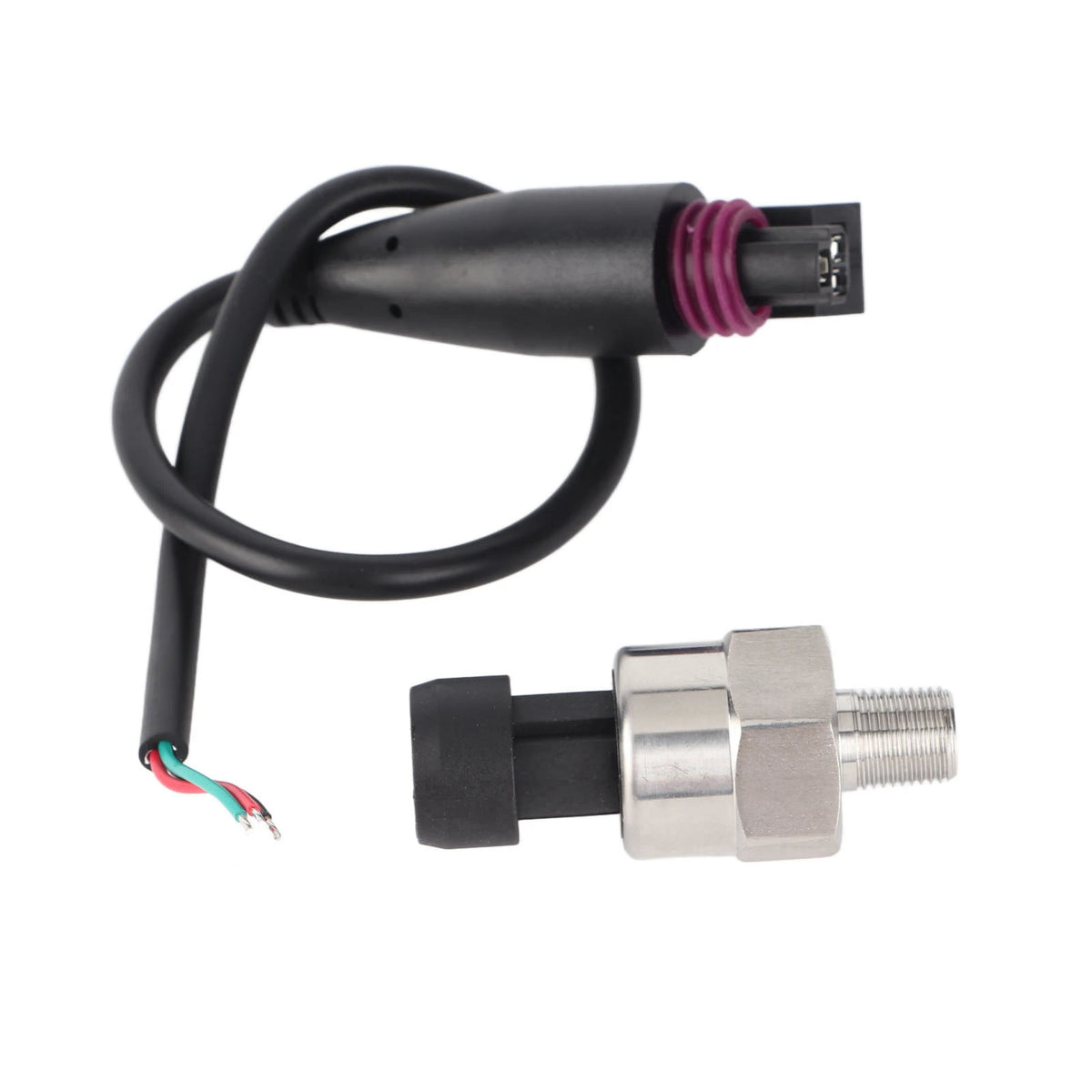

1 x Transductor de presión (con cable)
