LCR TC1 1,8 tuuman TFT-LCD-näytöllä, yleismittari, transistoritesteri, diodien, triodien, kondensaattorien ja vastusten testausmittari

Color:

LCR-TC1

Variaatio

€58,42

€68,71

Toimituskäytäntö · Palautuskäytäntö

TEKNISET TIEDOT

Sisältää pariston: Kyllä

Tuotemerkki: NONE

Valinta: kyllä

Erityistä huolta aiheuttava kemikaali: ei mitään

Alkuperä: Manner-Kiina

• 1,8 tuuman TFT-LCD-näyttö: Tuotteessa on laadukas 1,8 tuuman TFT-LCD-näyttö, joka näyttää jännitteen, virran ja resistanssin selkeästi ja tarkasti.

• Laaja käyttölämpötila-alue: Yleismittari kestää 0–40 celsiusasteen lämpötiloja, joten se soveltuu käytettäväksi monenlaisissa ympäristöissä.

• CE-sertifiointi: Tuotteella on CE-sertifiointi, joka varmistaa sen täyttävän tiukimmat turvallisuus- ja laatustandardit.

• Sähköalan tee-se-itse-tarvikkeet: Yleismittari sopii erinomaisesti sähköalan tee-se-itse-projekteihin ja on olennainen työkalu kaikille sähköasentajille ja tee-se-itse-harrastajille.

Tämä on edullinen ja laajalti käytetty transistoritunnistin. Sillä voidaan tunnistaa NPN- ja PNP-transistoreita, kondensaattoreita, vastuksia, diodeja, trioditransistoreita, N-kanavaisia ja P-kanavaisia MOSFETeja, tyristoreita, akkuja jne. Sillä voidaan tunnistaa myös infrapuna-aaltomuotoja.

Ominaisuudet:

Soveltuu laajasti NPN- ja PNP-transistorien, kondensaattorien, vastusten, diodien, transistorien, N-kanavaisten ja P-kanavaisten MOSFETien, IGBTien, JFETien, tyristorien, akkujen jne. tunnistamiseen.

. Zener-diodit voidaan myös tunnistaa, ja laitteessa on toiminnon automaattinen kalibrointi.

Kun tunnistus on valmis, suuntaa infrapunakaukosäädin ”IR”-valoa kohti ja paina sitten kaukosäätimen painiketta. Jos tunnistin purkaa koodin onnistuneesti, näytössä näkyvät datakoodi ja infrapuna-aaltomuoto.

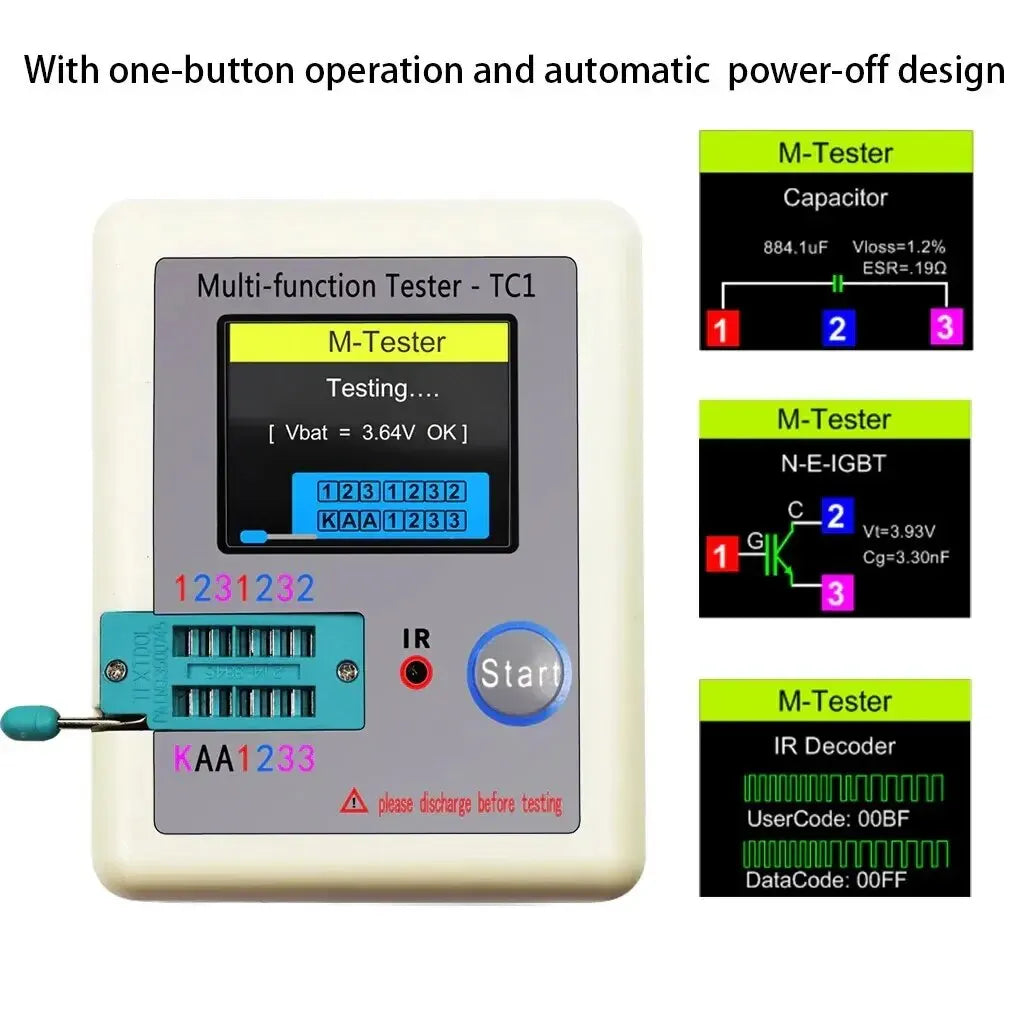

Yhden painikkeen käyttö, automaattinen tunnistus ja sammutus. Voit myös sammuttaa tunnistimen painamalla monitoimipainiketta.

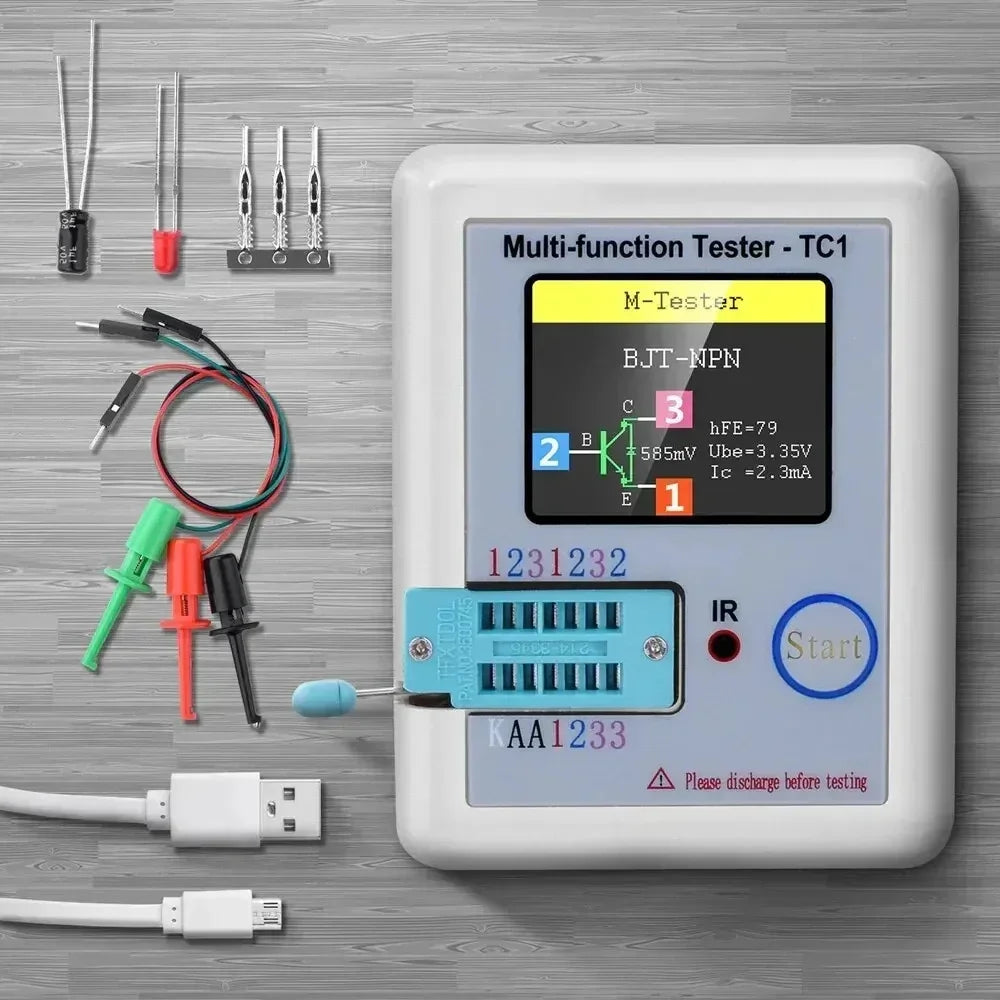

Aseta komponenttien nastat vastaaville alueille ja käännä pientä nuppia. Tunnistin havaitsee komponentit automaattisesti, ja lopputulos näkyy selkeästi taustavalaistulla TFT-näytöllä.

Tavallisen mustavalkonäytön sijaan tämä tunnistin näyttää tulokset värillisinä.

Tekniset tiedot:

Virtalähde: ladattava litiumakku

Näyttö: 3,5 × 3 cm TFT-näyttö

Diodialue: < 4,5 V

Zenerdiodi: transistorien tunnistusalue: 0,01–4,5 V; zenerdiodien tunnistusalue: 0,01–20 V

Triacin alue: IGT < 6 mA

Kapasitanssi: 25 pF–100 mF

Resistanssi: 0,01–50 MΩ

Induktanssi: 0,01 mH–20 H

Akku: 0,1–4,5 V (akun kanssa)

Tuotesiru: suorituskykyinen mikrokontrolleri

Ohje:

Transistoritesteri

Tunnistaa automaattisesti NPN- ja PNP-bipolaaritransistorit, N-kanavaiset ja P-kanavaiset MOSFETit, JFETit, diodit (myös kaksoisdiodit), N- ja P-IGBT:t, vastukset, kelat, kondensaattorit, tyristorit, triacit ja akut (0,1–4,50 V). Tunnistaa automaattisesti zenerdiodit (0,01–20 V).. Itsetestaus ja automaattinen kalibrointi

IR-dekooderi

Tukee Hitachi-IR-koodausta

IR-aaltomuodon näyttö

Muut

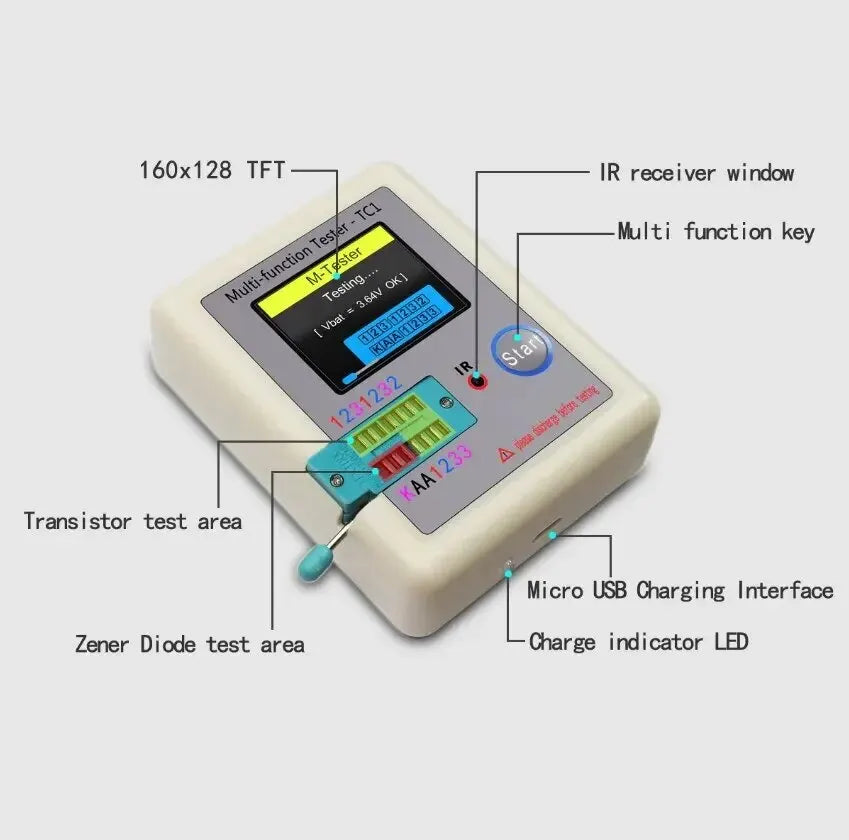

Mittaustulokset näkyvät TFT-grafiikkanäytössä (160 × 128)

Automaattinen sammutus (aikakatkaisu säädettävissä)

Sisäänrakennettu ladattava litiumioniakku

Litiumioniakun jännitteen tunnistus - 160 × 128 TFT-näyttö

Käynnistys

Laitteen ollessa sammutettuna paina monitoimipainiketta lyhyesti. Testeri käynnistyy ja suorittaa mittauksen automaattisesti.

IR-dekooderi

Kun komponentin testaus on valmis, suuntaa infrapunakaukosäädin testerin "IR"-testiaukkoa kohti ja paina kaukosäätimen painiketta. Kun dekoodaus onnistuu, testeri näyttää käyttäjäkoodin ja datakoodin sekä vastaavan infrapuna-aaltomuodon.

Jos dekoodaus epäonnistuu, käyttäjäkoodia ja datakoodia ei voida näyttää. Tällöin testerinäkymässä ei voi siirtyä infrapunadekoodausnäkymään. Jos infrapunadekoodausnäkymä on avoinna, viimeisimmät onnistuneesti dekoodatut tiedot näkyvät edelleen.

Zenerdiodin tunnistus

Kun laite on sammutettu tai testi on valmis, aseta zenerdiodi zenerdiodien testialueelle, paina lukitusvipua ja paina monitoimipainiketta lyhyesti.

Automaattinen kalibrointi

Oikosulje kolme testiliitäntää ja paina monitoimipainiketta lyhyesti, niin testeri kalibroituu automaattisesti.

Kalibroinnin aikana ei tarvitse tehdä muita toimintoja kuin irrottaa oikosulkulanka ohjeiden mukaan.

Sammutus

Automaattinen sammutus aikakatkaisun jälkeen

Kun komponenttitesti tai infrapunakoodin purku on valmis ja automaattisen sammutuksen aika täyttyy, testeri sammuu automaattisesti (30 sekunnin aikakatkaisu)

Valmiustilan virrankulutus on sammutuksen jälkeen 0 UA.

Akun jännitteen mittaus

Sisäisen litiumakun jännite tarkistetaan ja näytetään ennen kunkin komponentin mittausta. Kun akun jännite on alle 3,1 V, laite sammuu pakotetusti. Lataa akku silloin.

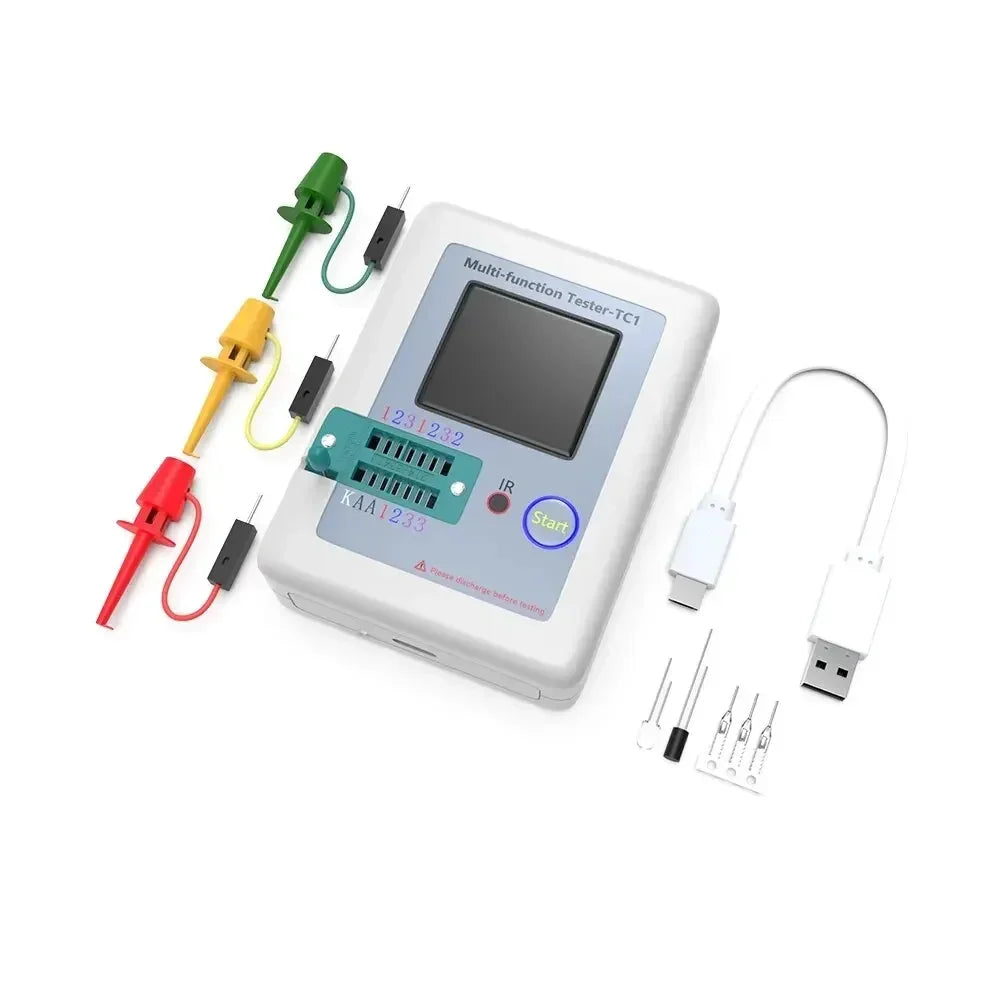

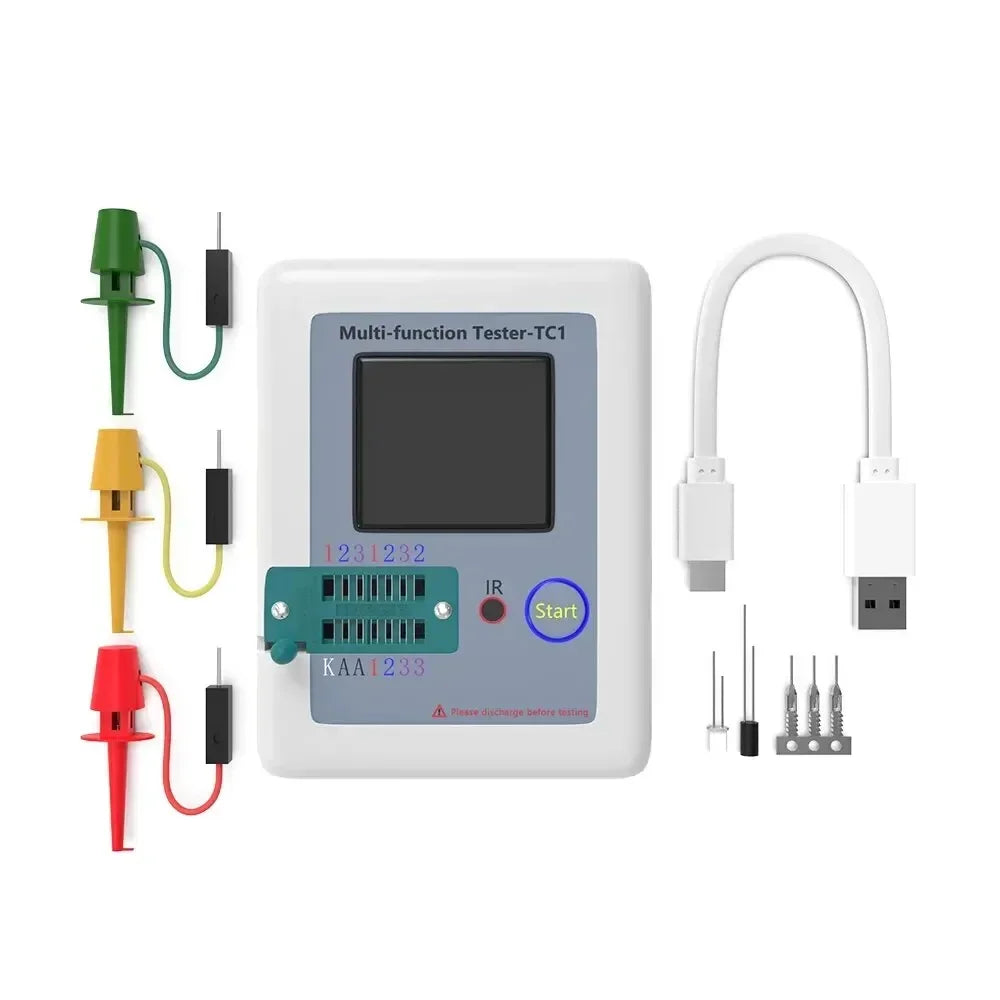

Pakkaus sisältää:

1* Monitoiminen TFT-transistoritesteri

1*Elektronisten komponenttien sarja

1*Kaapeli

3*Testikoukku

Huom:

Jos huomaat tuotteessa laatuongelman paketin vastaanottamisen jälkeen, älä avaa riitatapausta harkitsematta. Ota yhteyttä asiakaspalveluumme, jotta voimme ratkaista asian viipymättä. Kiitos tuestasi ja ymmärryksestäsi!

Käyttöä koskevat varoitukset:

Kondensaattoria ei saa testata purkamatta sitä

Muuntajan induktanssia ei voi testata

älä testaa jännitteisenä

Älä kiinnitä kolmea koukkua piirilevyyn testausta varten

Älä testaa jännitteisiä piirilevyjä

Muussa tapauksessa testeri palaa. Testerin palamisesta vastaa ostaja.

Kun jännite ja sisäisen akun jännite ovat alle 3 V, lataa laite ennen käyttöä.

Lataa 5 V:n akulla tai USB-portin kautta.
