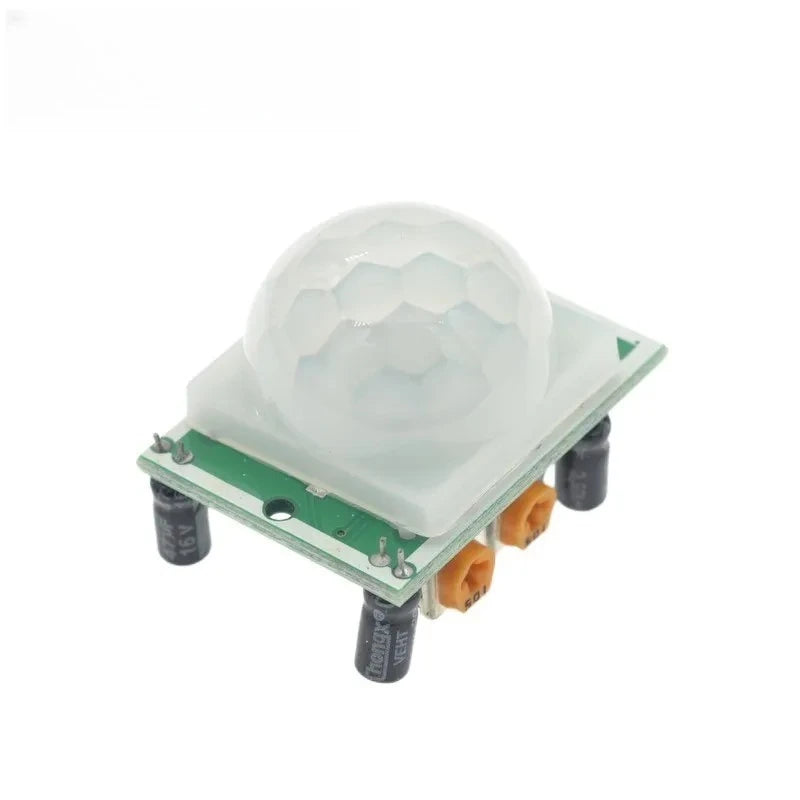

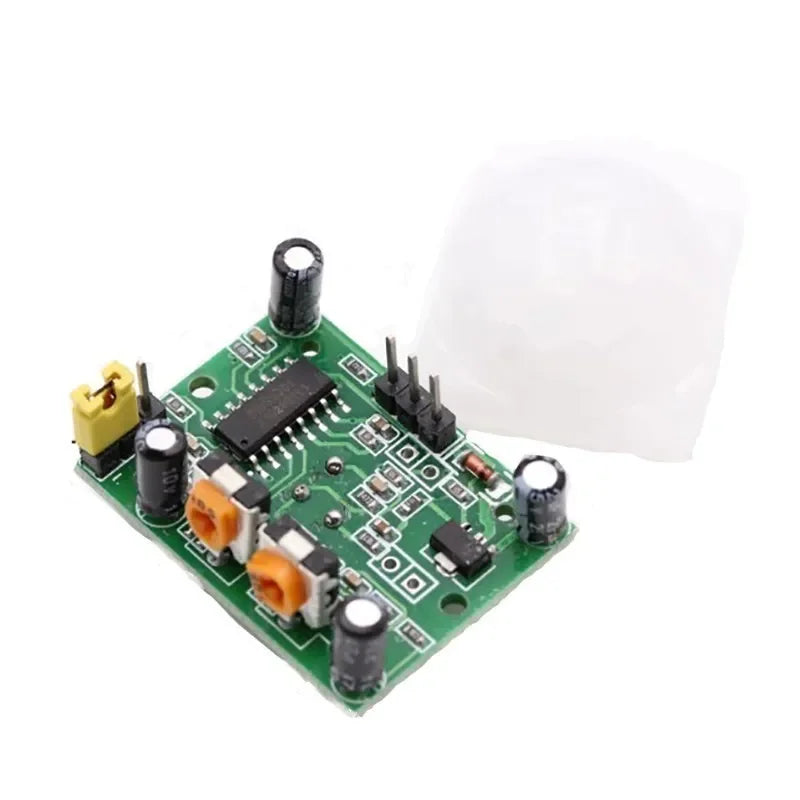

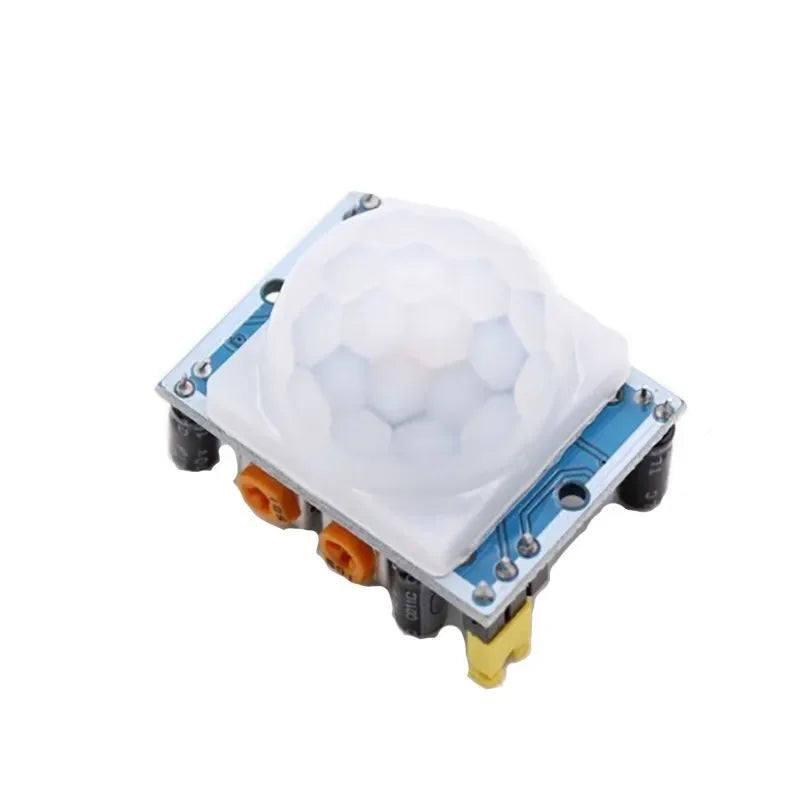

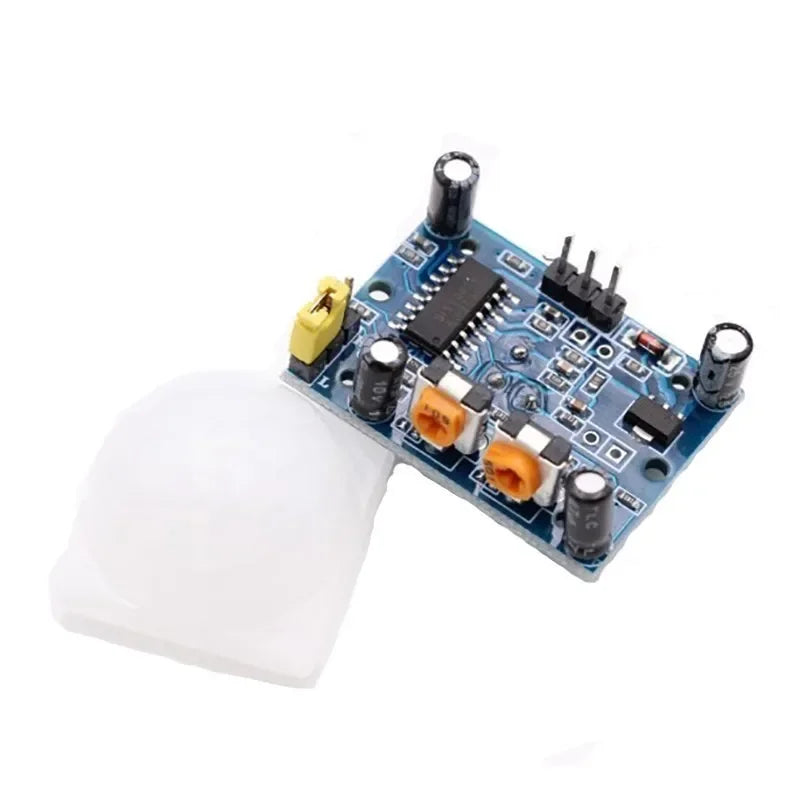

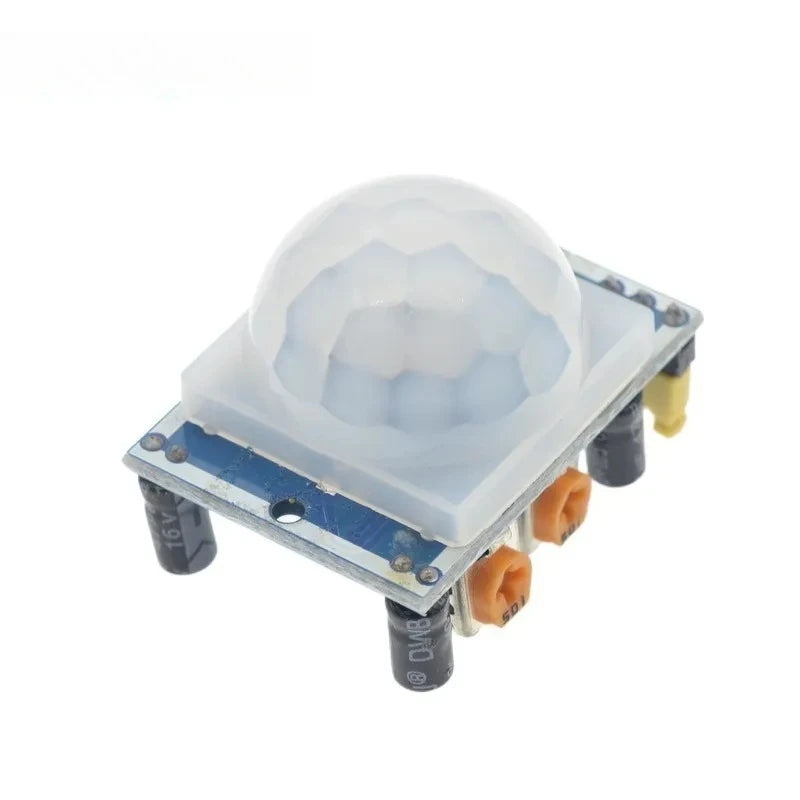

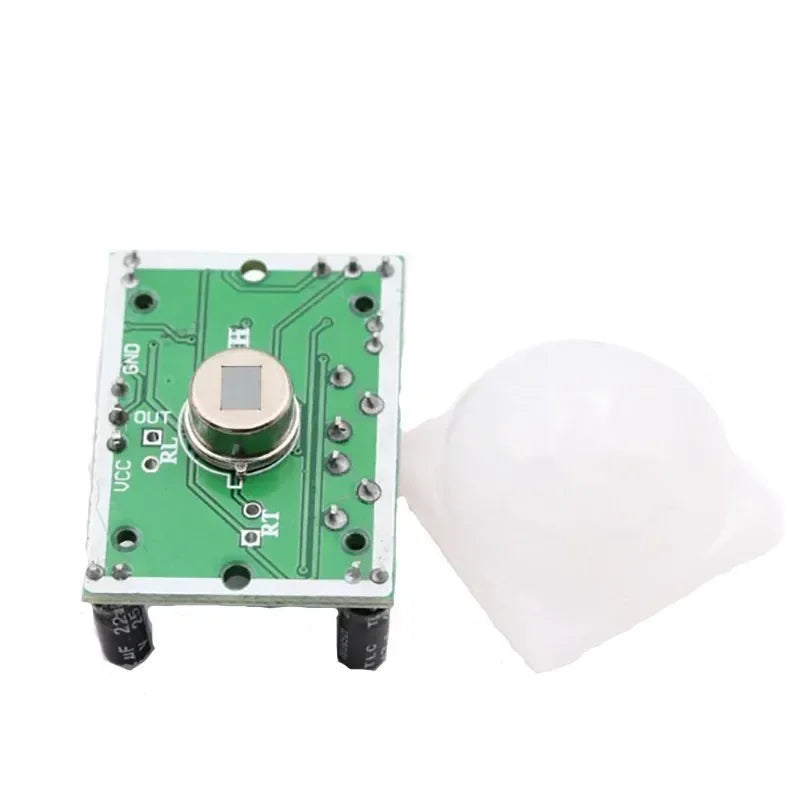

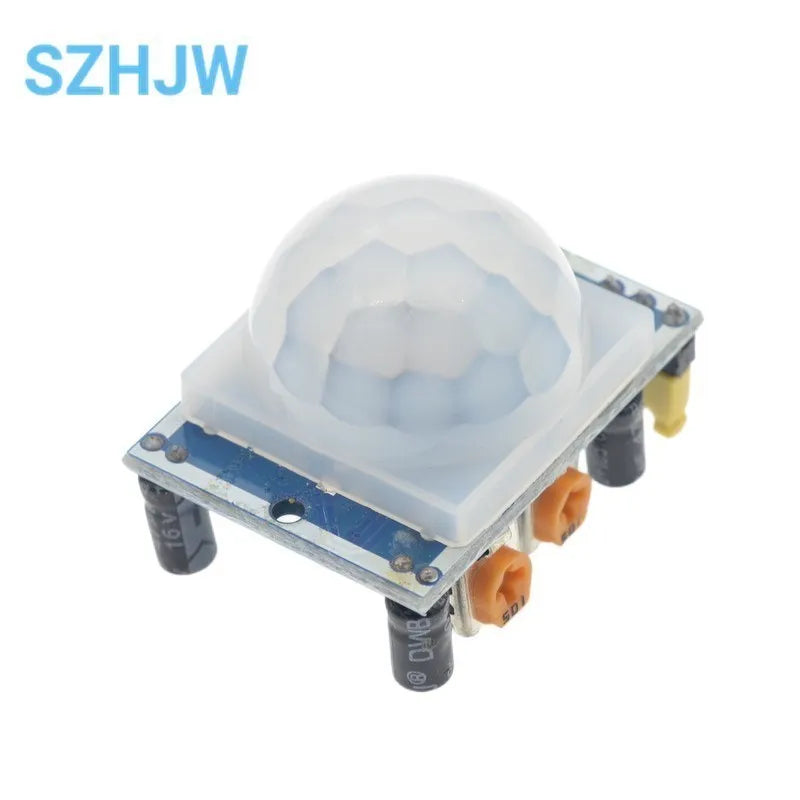

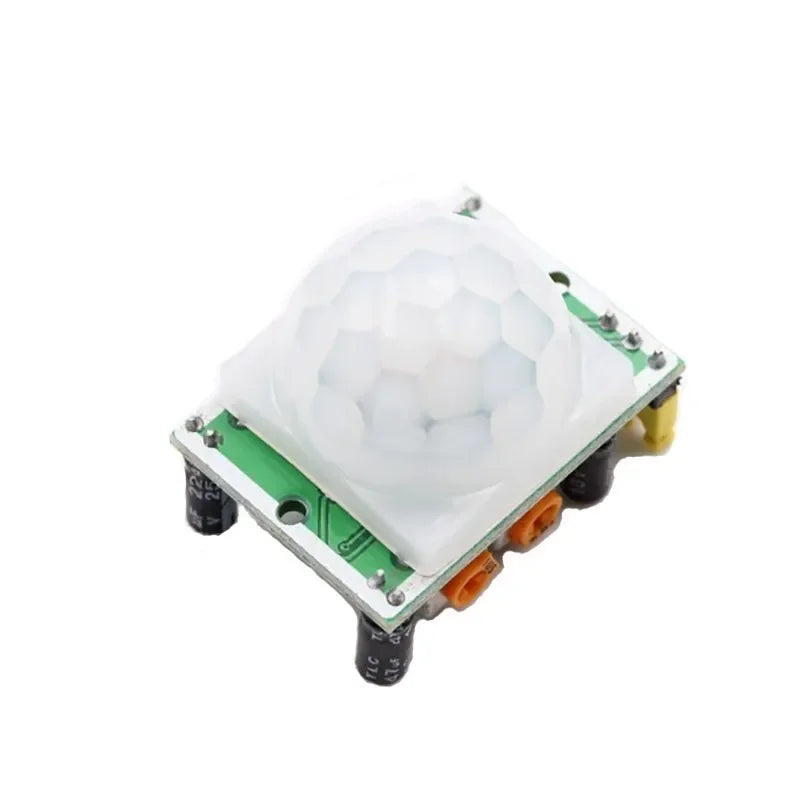

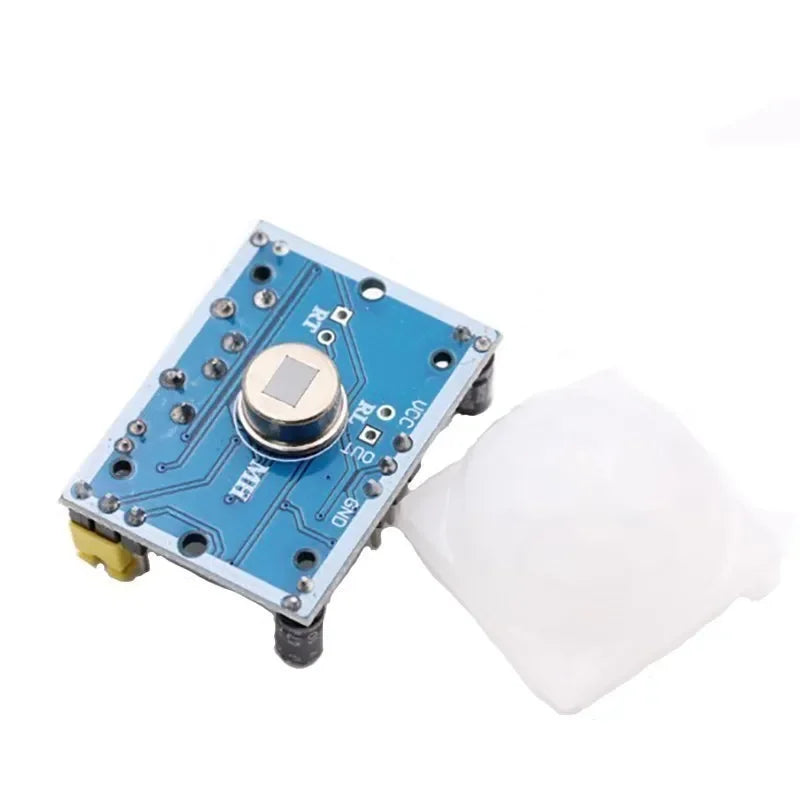

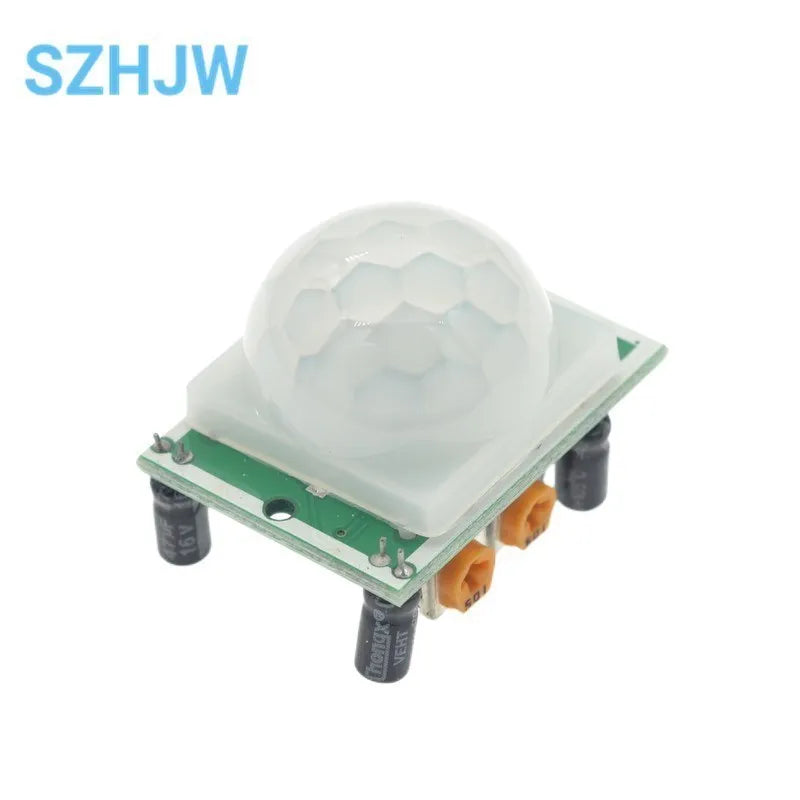

HC-SR501

1. Working voltage: DC5V to 20V

2. static power consumption: 65

3. output level: high 3.3V, low 0V

4. delay time: adjustable (0.3 sec ~18 sec)

5. the embargo time: 0.2 seconds

6. trigger mode: l not repeatable, h can be repeated, the default value for h

7. induction range: less than 120 degree cone angle, up to 7 meters

8. working temperature:- -15~+70

9.PCB dimensions: 32*24mm, screw hole 28mm, screw diameter 2mm, induction of lens dimensions: (diameter): 23mm (default)

HC-SR501

1. Working voltage: DC5V to 20V

2. static power consumption: 65

3. output level: high 3.3V, low 0V

4. delay time: adjustable (0.3 sec ~18 sec)

5. the embargo time: 0.2 seconds

6. trigger mode: l not repeatable, h can be repeated. Jumper option defaults to h.

A. not repeatable trigger mode: after the sensor output high level, delay time is over, the output will automatically change from high to low level.

B. can repeat triggered way: that induction output high level Hou, in delay time paragraph within, if has human in its induction range within activities, its output will has been maintained high level, until people left Hou only delay will high level becomes low level (induction module detection to human of each times activities Hou will automatically extended a delay time paragraph, and to finally once activities of time for delay time of starting points).

4. induction blackout time (default setting: 0.2 sec): after each induction the induction module output (high level low level), you can immediately set a blackout time, during this time the sensor does not receive any sensor signal. This feature can be achieved (sensor output and blockade times) the interval between work, can be applied to interval detection products; at the same time this function can inhibit various disturbances load in the process of switching.

5. wide operating voltage range: default voltage DC5V to 20V

6. power consumption: quiescent current 65, particularly suitable for battery-powered appliances.

7. high level signal output: can be easily docked with the circuit.

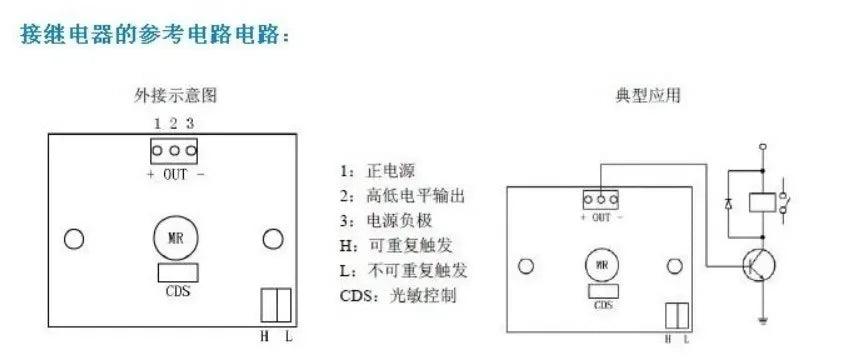

1: power supply

2: high and low level output

H: repeatable triggers

CDS: Photo control

Instructions for use:

1. the induction module powers on for about one minute after initialization, this module can output interval during 0-3 time, one minute after entering standby.

2. direct sunlight should be avoided as far as possible sources of interference, such as lighting close range module surface of the lens, so as not to introduce interference signals malfunction; using the environment as far as possible to avoid movement of the wind, the wind will cause interference to the sensor.

3. induction module used double Yuan probe, probe of window for rectangular, double Yuan (a, Yuan b Yuan) is located in more long direction of ends, dang human from left to right or from right to left walked Shi, infrared spectrum reaches double Yuan of time, and distance has poor value, poor value more large, induction more sensitive, dang human from positive to probe or from Shang to Xia or from Xia to above to walked Shi, double Yuan detection does not to infrared spectrum distance of changes, no poor value, therefore induction does not sensitive or does not work ; So when the sensor is installed should probe the dual directions and the directions of human activities up to parallel as far as possible, ensure human passes has dual induction by probes. In order to increase the sensing angle, this module uses the circle lenses, also make probes sensors on all sides, but in both directions up and down left and right side is still strong induction range, sensitivity, must still be installed as far as possible according to the above requirements.

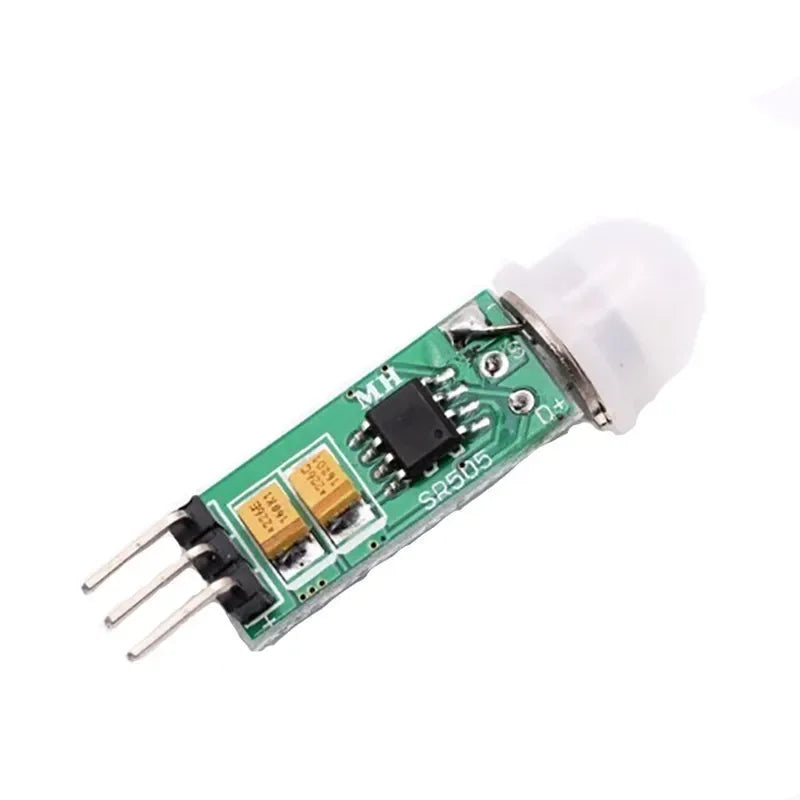

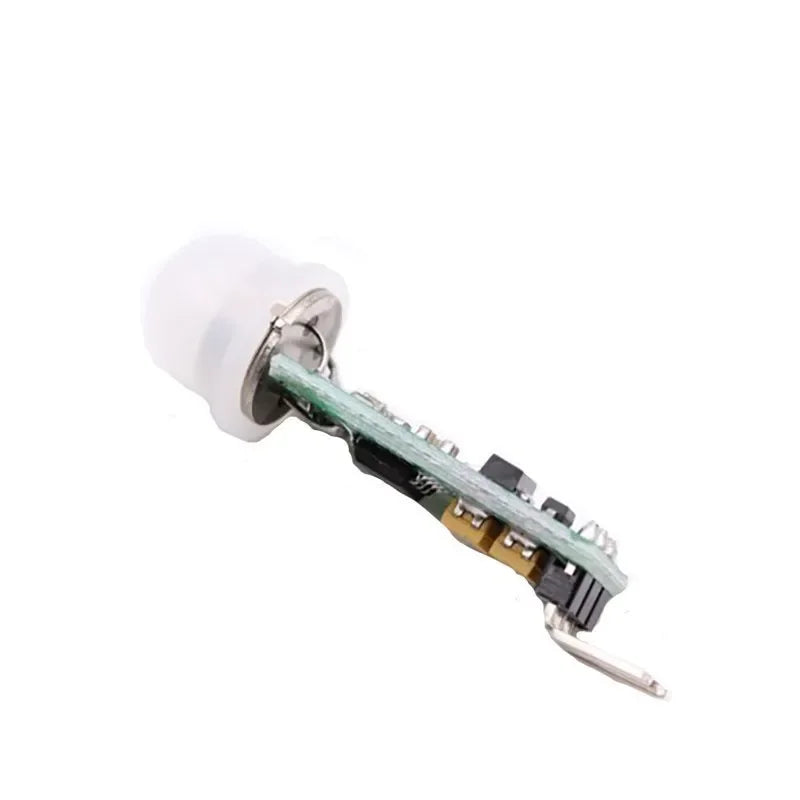

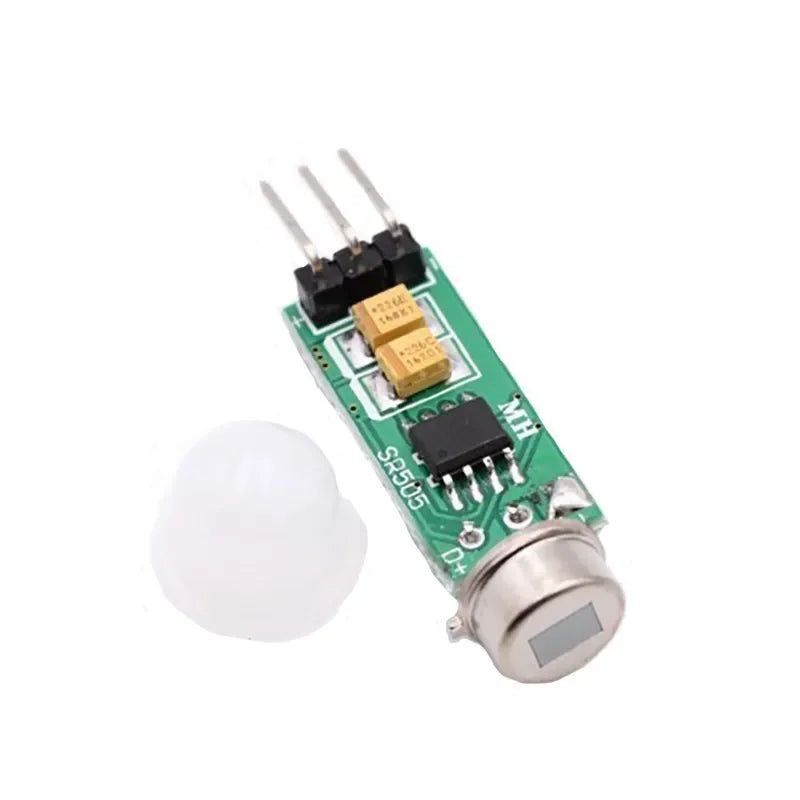

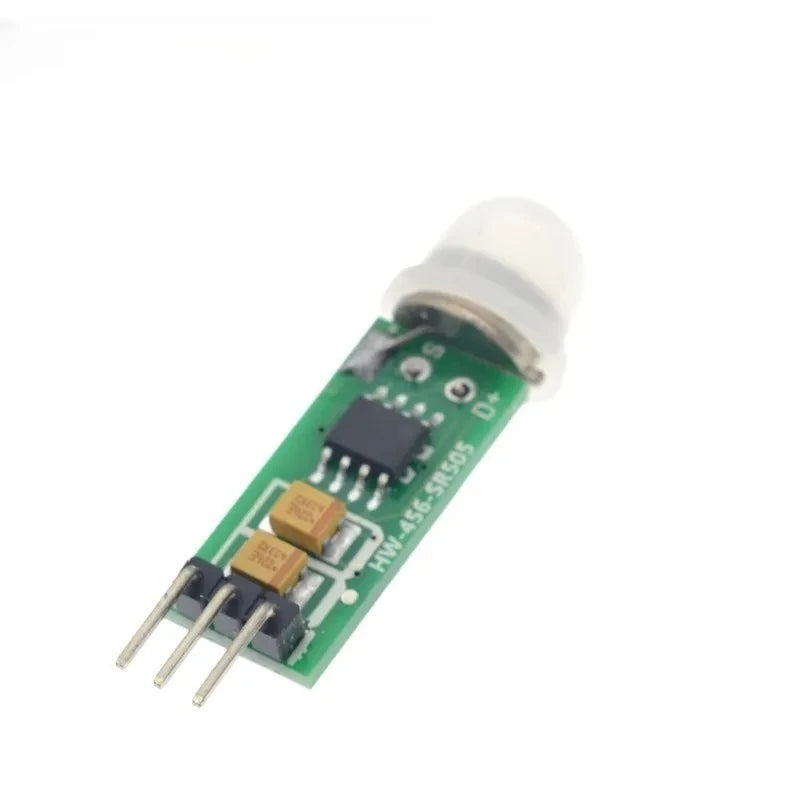

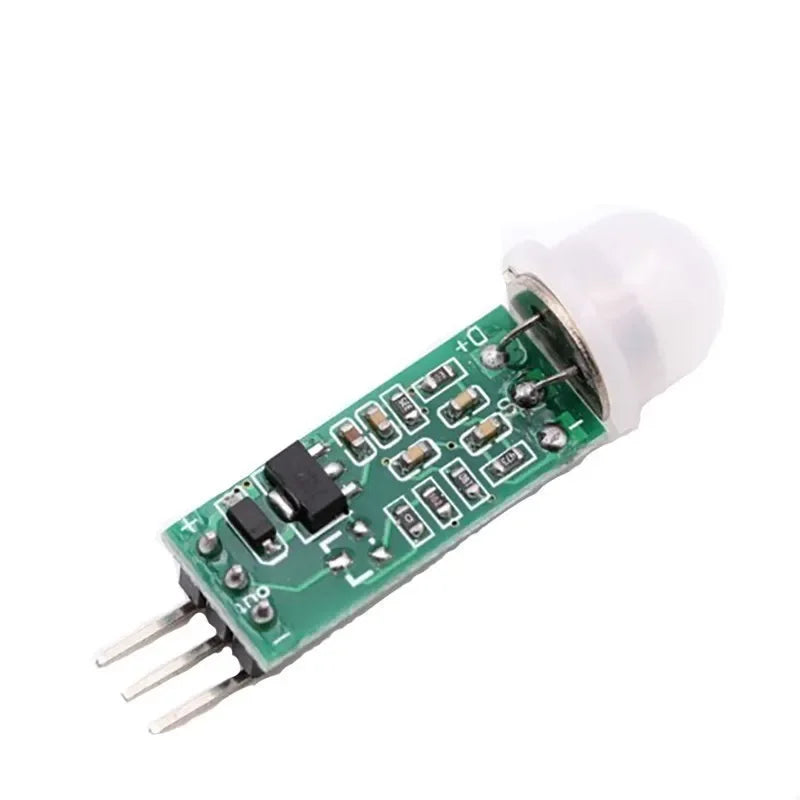

HC-SR505

HC-SR505 small body sensing module is based on infrared technology, automatic control products, high sensitivity, high reliability, ultra-small, ultra-low-voltage operation mode. Widely used in various auto-sensing of electrical equipment, especially battery-powered automatic control products.

Technical parameters:

Operating Voltage Range: DC4.5-20V
Static current: <60uA
Output level: High 3.3V / Low 0V
Trigger: repeatable trigger (default)
Delay time: Default 8S + -30% (can be customized range of a few tenths - tens of minutes)
PCB Dimensions: 10 * 23mm
Induction angle: <100 degree cone angle
Induction distance: 3 meters
Working temperature: -20 - +80 degrees
Sensor Lens Dimensions: Diameter: 10mm (default)

Features:

Automatic induction: to enter the sensing range of the output is high, people leave the sensor range automatically delay off high, output low. Ultra-small size.

Repeatable trigger: the sensor output high, the delay period, if there is human activity in its sensing range, the output will remain high until people leave after the high variable delay lOW (automatically extended sensor module detects the human body after every activity a delay period, and the last time an event is the starting point of the delay time).

Wide operating voltage range: the default operating voltage DC4.5V-20V.

Micropower: quiescent current <50 microamps, especially for battery-powered automatic control products.

Output high signal: easy docking and all kinds of circuits.

Applications:

Body induction lamps

Body sensors toys

Security Products

Industrial automation and control

Auto-sensing of electrical equipment

Battery-powered automatic control

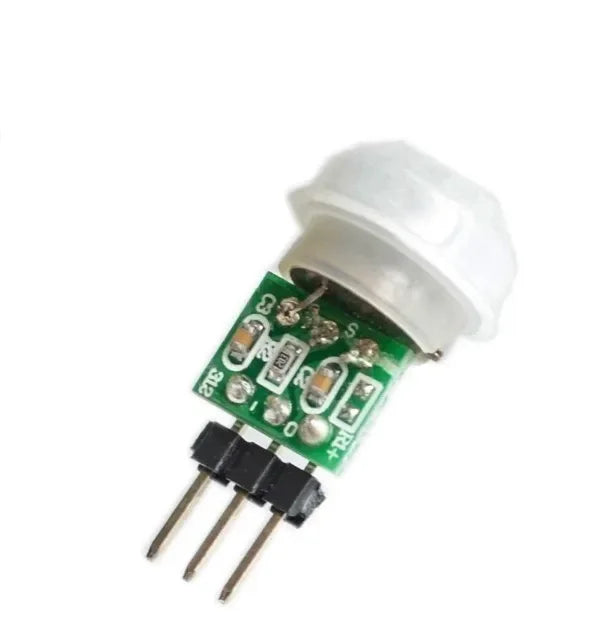

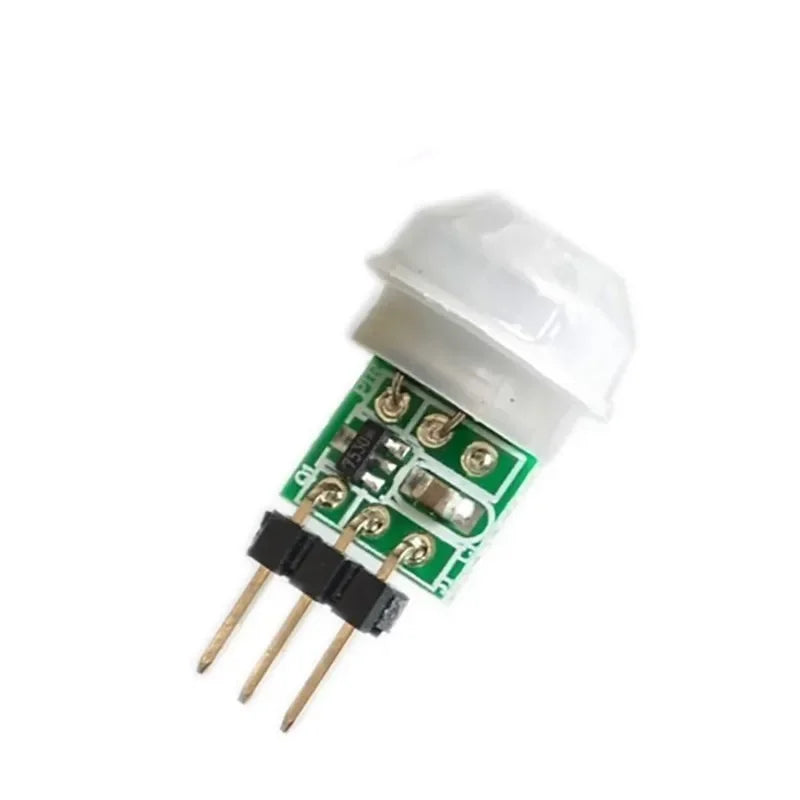

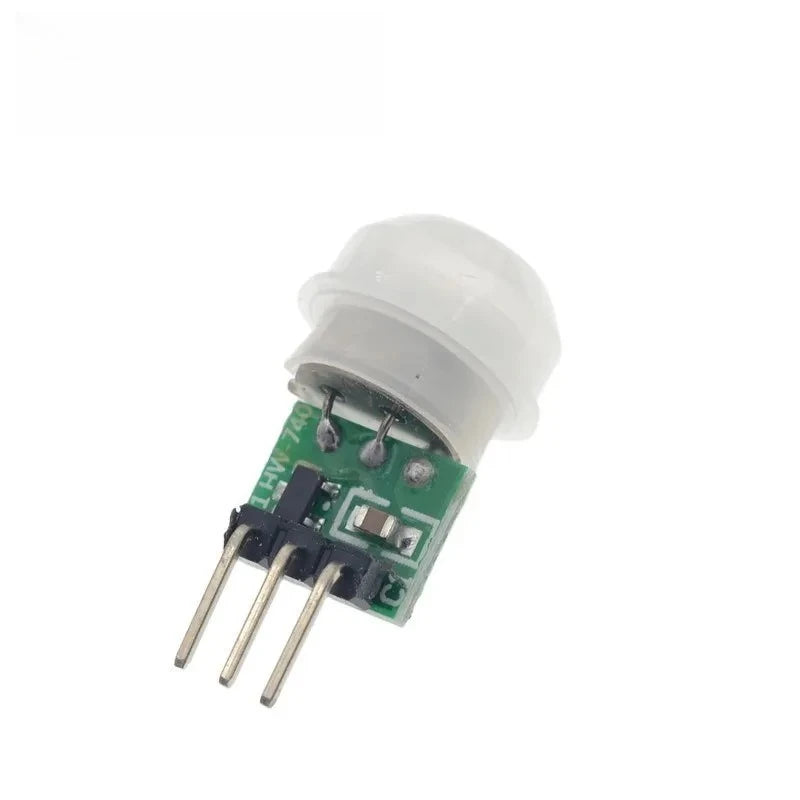

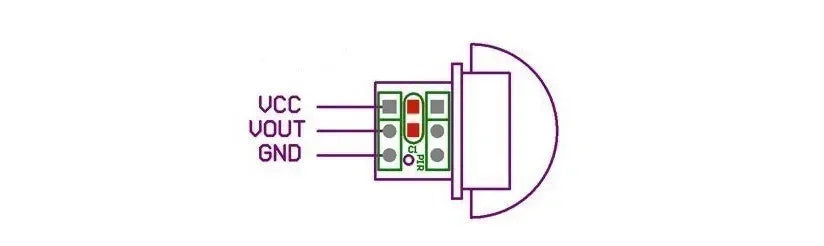

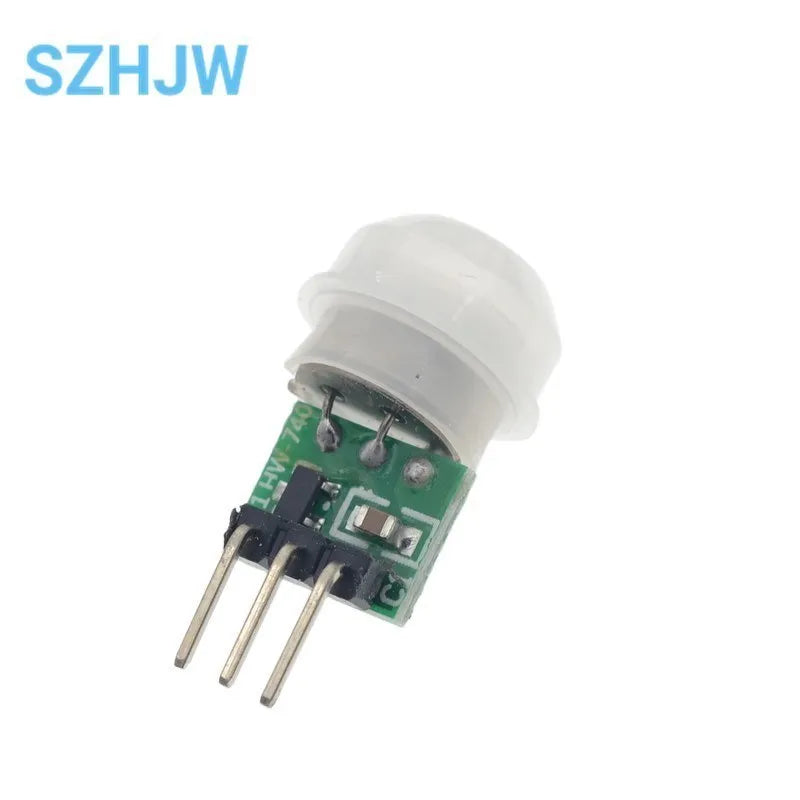

Mini PIR Sensor

Product Features:

1. Low power consumption, small size, easy to install

2. Internal use of digital signal processing, le pulse d'interférence est fort

3. Haute sensibilité, fiabilité, et peut être largement utilisé dans les circuits de détection automatique

4. Repeatable trigger mode: c'est-à-dire après que la sortie d'induction soit haute, pendant la période de retard, si le corps est en activité dans sa plage d'induction, la sortie restera haute jusqu'à ce que le retard passe et que le niveau retourne bas. (Ceci, le module de détection ajuste automatiquement la durée du retard après chaque activité humaine, et prend le dernier temps actif comme point de départ du retard).

Technical Parameters:

Operating voltage: DC 2.7-12V;
Static power consumption: <0.1mA;
Delay time: 2 seconds;
Block time: 2 seconds;
Trigger mode: repeatable;
Sensing range: ≤ 100 degrees cone angle, 3-5 meters; (according to the specific lens)
Working temperature: -20 - + 60 ℃
PCB Dimensions: 10mm * 8mm
Module lens: small lens

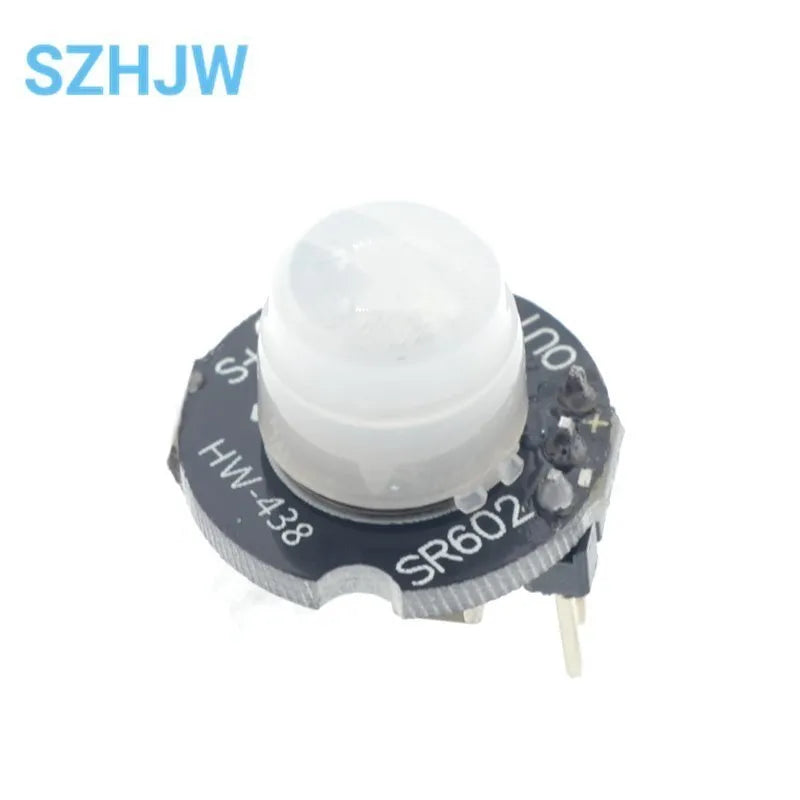

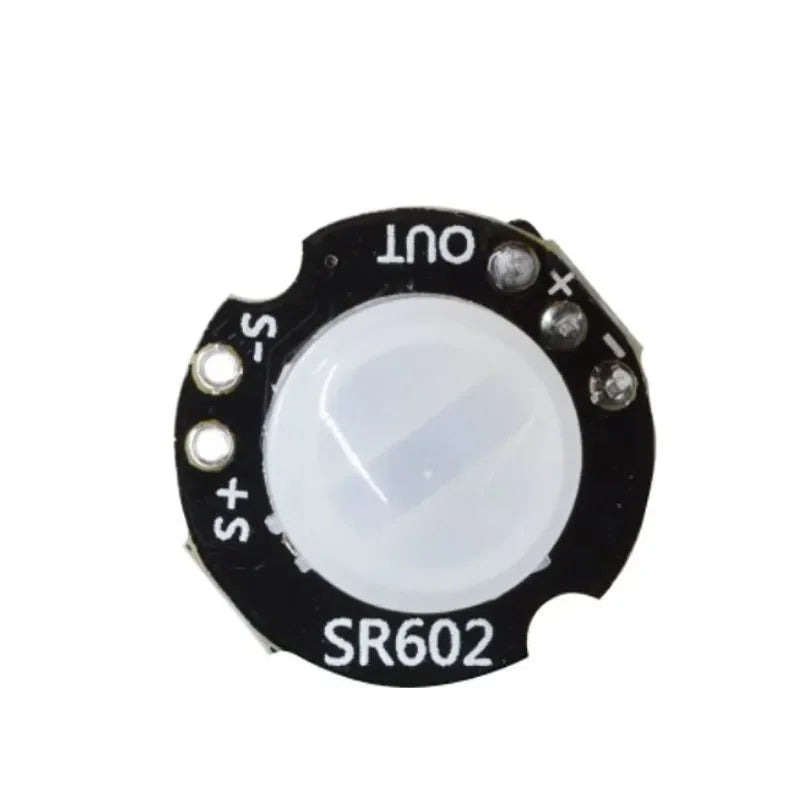

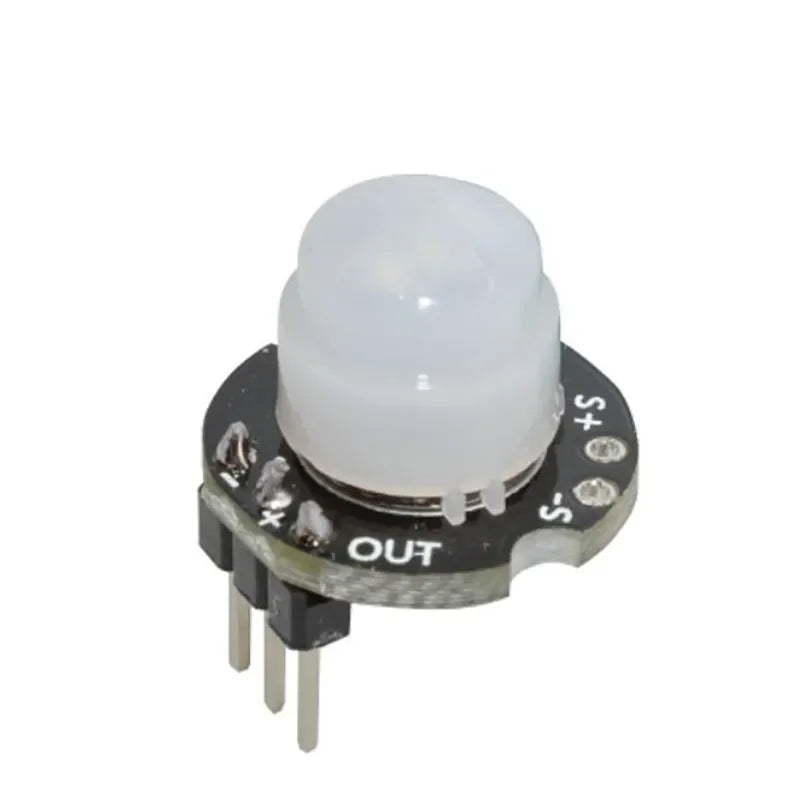

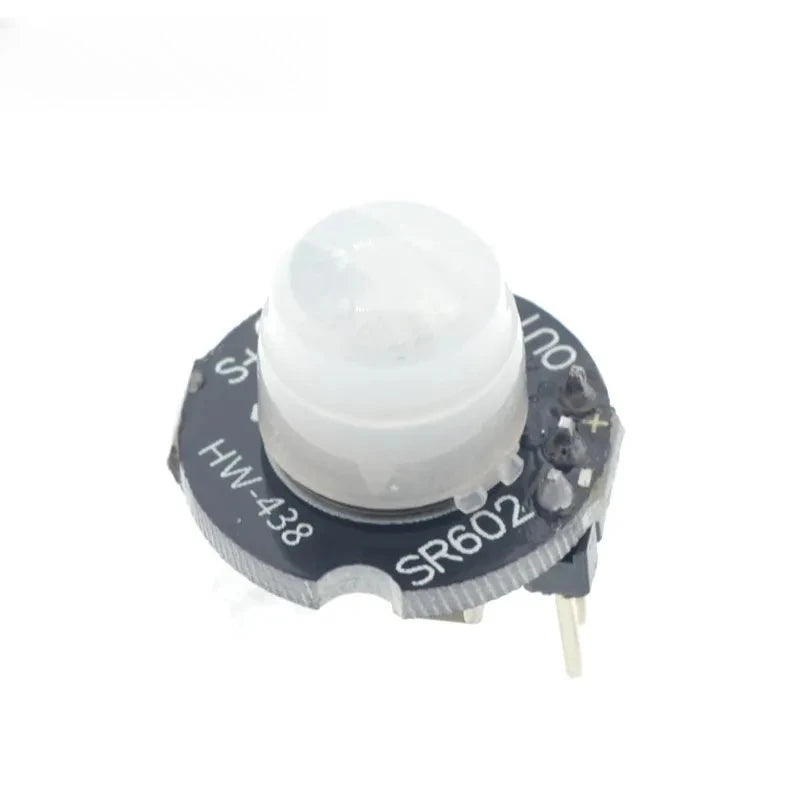

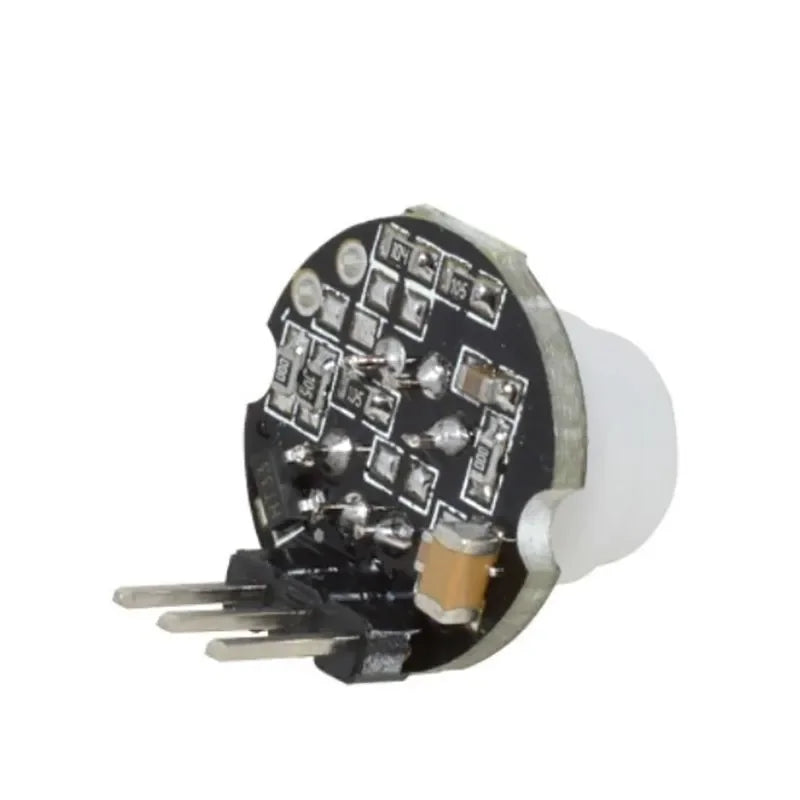

SR602

Working parameters:

Pyroelectric human body infrared sensor module, model: SR-602

distance de détection: jusqu'à 5 mètres; recommandé 0-3.5M.

Sortie: haut niveau, H=3.3V, L=0V

Alimentation DC: 3.3V-15V

Courant de repos: 20uA

Fonctions et utilisations:

Ce module a une grande sensibilité, une réponse rapide, une faible consommation d'énergie en veille, une petite taille, facile à installer, et est prêt à l'emploi.

La lentille, la broche est soudée, et l'alimentation est fournie sans débogage. Peut être utilisée pour des lampes sensorielles corporelles, des alarmes, sécurité, contrôle d'accès sur imagerie à la demande, équipement automatique pour l'agriculture, la foresterie et l'exploitation minière.

Points clés:

1. La durée de sortie du niveau élevé de ce produit est réglable, de 2,5 secondes à 1 heure, la durée de sortie est réglée en usine.

Il est de 2,5 secondes, et vous pouvez changer une résistance de puce si vous devez modifier. Veuillez lire la valeur de résistance correspondante à la durée typique du retard.

Reportez-vous au formulaire pertinent ci-dessous.

2. Temps de blocage, 2 secondes, non réglable.

3. L'usine définit comme déclenchement répétable et ne peut pas être modifiée.

4. La tension d'alimentation de ce module est de 3,3V à 15V, et la tension limite est de 2,8V à 18V.

5. Le temps de sortie du module est: sortie haute pendant 2 secondes après mise sous tension, puis bascule

état. Si le délai est modifié, le temps lorsque le module sortira une haute niveau après la mise sous tension augmentera en conséquence, ce qui peut être compris comme

Le temps de démarrage après le passage à l'état de fonctionnement normal après l'alimentation augmentera.

6. Après l'installation de l'élément photosensible, il ne fonctionne pas pendant la journée, fonctionne la nuit, n'inclut pas de composants photosensibles, et fonctionne toute la journée (Il n'y a pas de photodiode sur le module, à acheter séparément si nécessaire. Recommandé: photodiode F3 ordinaire)

On considère qu'il n'y a pas d'élément photosensible installé.

7. Ce module est très sensible, faites attention à l'emplacement d'installation, éviter les sources de chaleur (sortie d'air / lumière directe du soleil)

8. La sensibilité de ce module est réglable; vous devez changer une résistance de puce. Veuillez lire le tableau pertinent ci-dessous pour les détails.

grille.

9. Lors de la soudure avec un fer à souder de 220V, il est nécessaire de débrancher l'alimentation avant le soudage. Il est recommandé d'utiliser

un fer à souder à basse tension 24V, tel que le domestic white light 936.

10. Si vous suivez le MCU et que vous connectez la lampe, veuillez lire le schéma de circuit ci-dessous.
