Heltec V4 Meshtastic WiFi LoRa 32 razvodna pločica kućište set meka antena ESP32 SX1262 sol energija BLE Low Power

Boja:
Paket:
Prodajna cijena€72,95 Redovna cijena€85,63
0|

SPECIFICATIONS

Accessory Type: USB To DC Cable

Battery Included: no

Bluetooth: Bluetooth LE, Bluetooth 5, Bluetooth mesh

Brand Name: Heltec Automation

Choice: yes

Compatible With: LoRa 32 V4

Dimensions: 51.7 * 25.4* 10.7mm

Frequency: 433~510 MHz, 863~928 MHz

High-concerned chemical: none

LoRa Chip: SX-1262

Master Chip: ESP32-S3R2

Max. Receiving Sensitivity: -137 dBm

Max. TX Power: 21±1dBm, 27±1 dBm

OLED: SSD1315(0.96Inch, 128*64 resolution)

Operating Temperature: -40~85℃(OLED operating temperature: -40~ 70°C)

Origin: Mainland China

Power Supply: 5V@USB, 3.3-4.2V@Battery

Typical Application Fields: Internet of Things (IoT)

Wi-Fi: 802.11 b/g/n, up to 150Mbps



●Detaljnije WiFi LoRa 32(V4) uvod-Scan&Watch za više na


  YouTube.

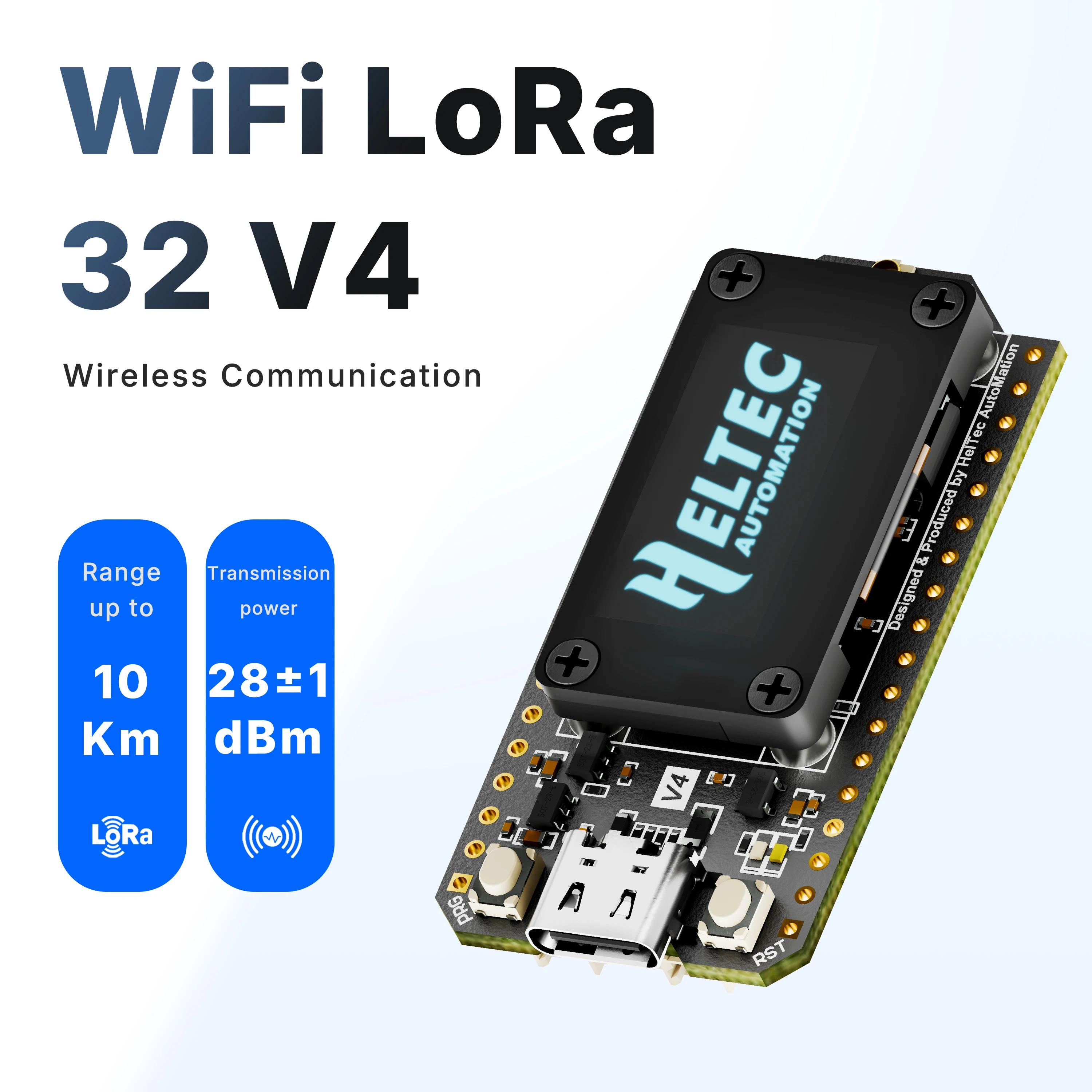

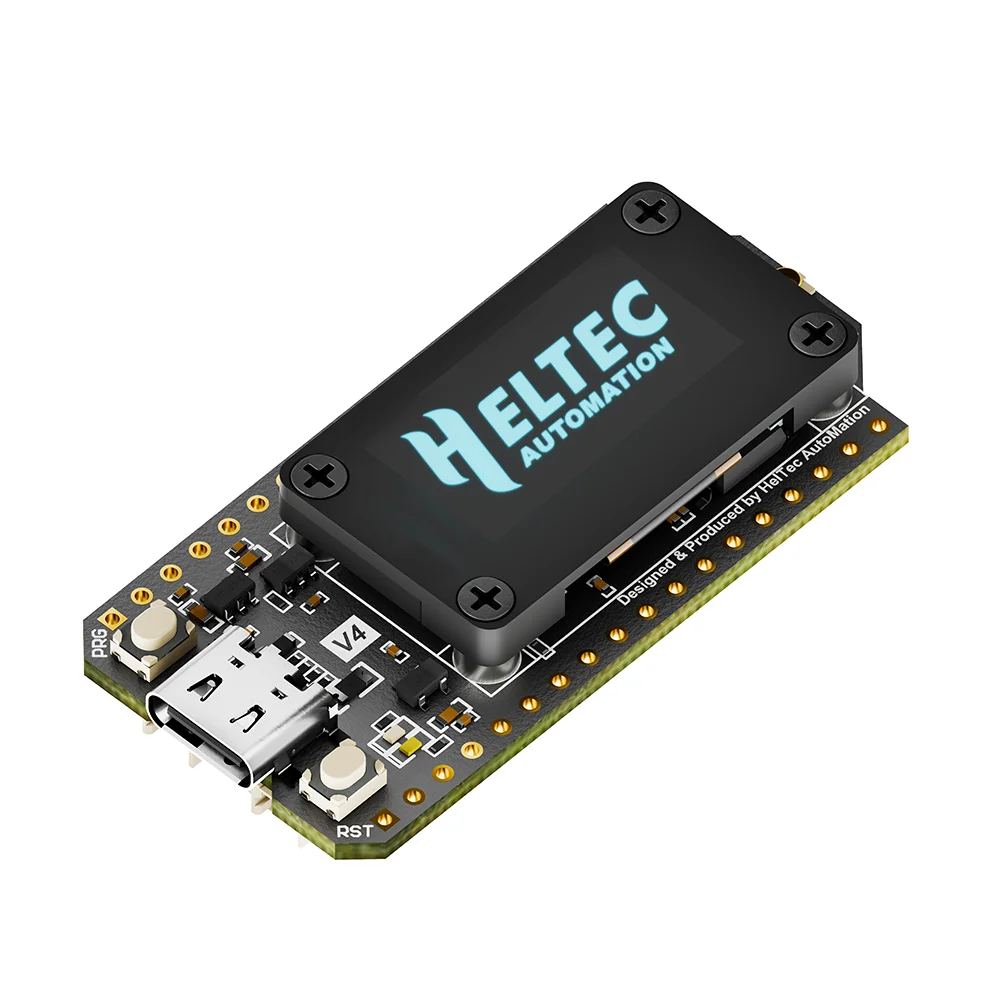

Heltec WiFi LoRa 32 V4 | ESP32-S3 LoRa razvojna ploča nadograđena | Duga dometa


IoT komunikacija





Dokumentacija i resursi




Sažetak



Heltec WiFi LoRa 32 V4 je potpuno nadograđena verzija klasične LoRa razvojne ploče. Od prvotnog pokretanja 2017. godine, ova serija proizvoda vrlo je cijenjena među programerima i makerima. Na temelju moćnih značajki svojih prethodnika, verzija V4 uvodi sveobuhvatne optimizacije

u snazi prijenosa, upravljanju napajanjem, proširivosti i ostalom hardverskom dizajnu. Pogodna je za

različite IoT primjene kao što su pametni gradovi, nadzor poljoprivrede, pametni domovi, industrijska kontrola,

sigurnosni sustavi i bežični očitavanje brojila, pružajući programerima učinkovitije i fleksibilnije

razvojno iskustvo.

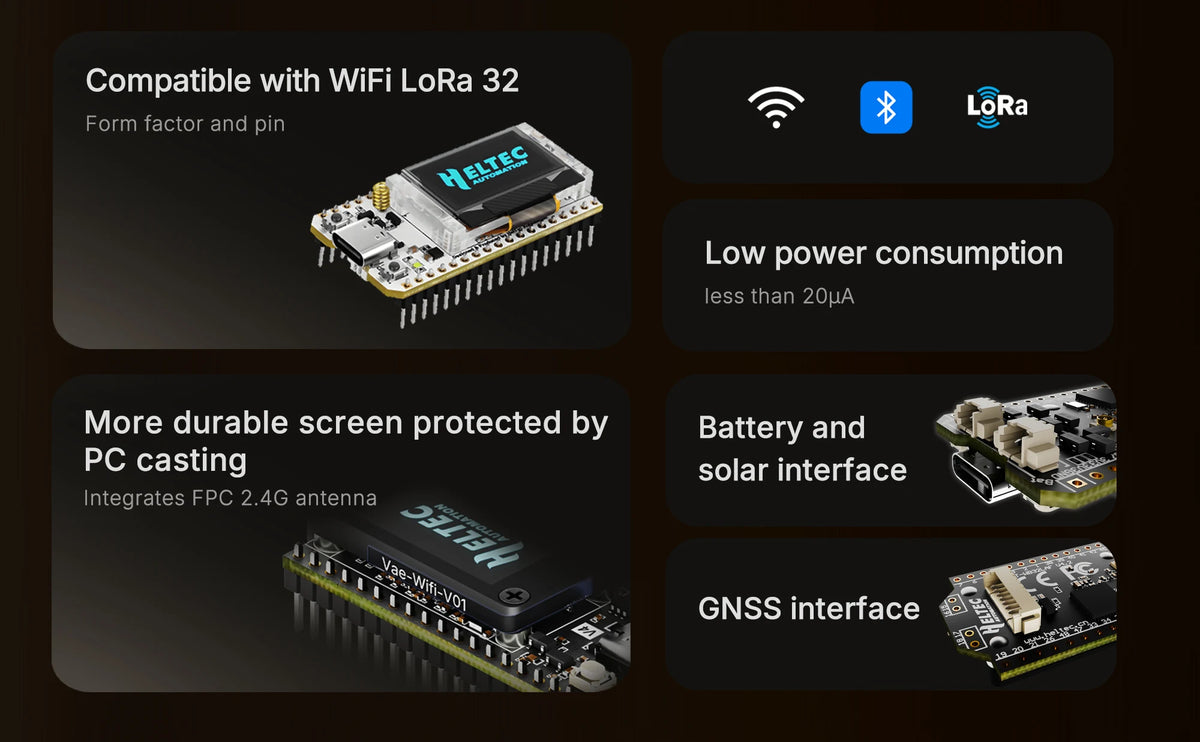

Main Features




  • Base on ESP32-S3R2 & SX-1262, supports Wi-Fi b/g/n, BLE, and LoRa communication.


  • 2MB PSRAM and 16MB external Flash, more suitable for UI and complex system .


  • High-power version with LoRa transmission power increased to 27±1dBm.

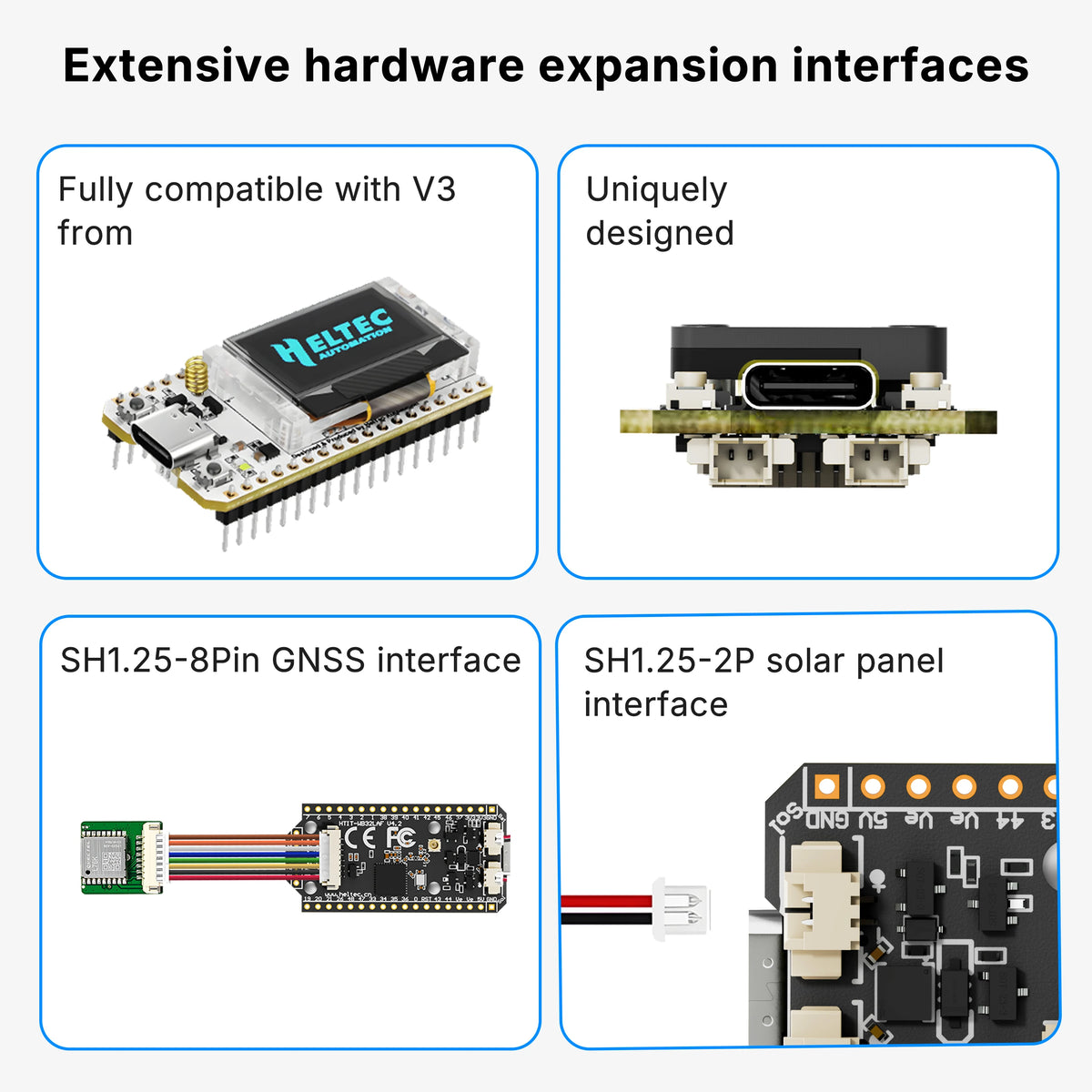

  • Form factor and pin compatibility with WiFi LoRa 32 V3.

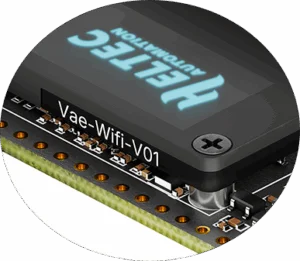

  • PC casing protects the screen and integrates FPC 2.4G antenna.


  • Added SH1.25-2P solar panel interface.


  • Optimized lithium battery management.


  • Added SH1.25-8Pin GNSS interface.

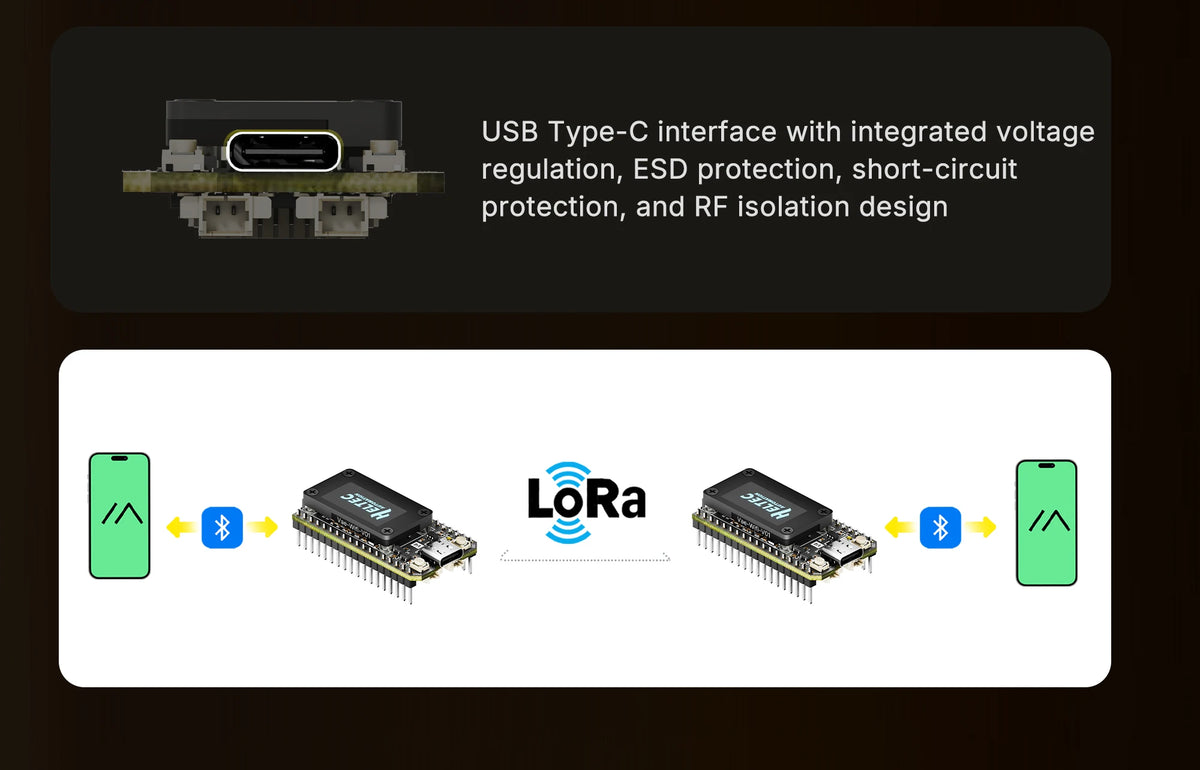

  • USB Type-C interface with integrated voltage regulation, ESD protection, short-circuit protection,

       and RF isolation design.


  • Low power consumption is less than 20μA.



Specifications



Parameters

Description

MCU

ESP32-S3R2 (Xtensa®32-bit lx7 dual core processor)

LoRa Chip

SX1262

Frequency

High-power version: 863-928MHz
Low-power version: 433, 470-510, 863-928MHz

Max. TX Power

High-power version: 28 ±1 dBm
Low-power version: 21 ±1 dBm

Max. Receiving sensitivity

-137dBm@SF12 BW=125KHz

Wi-Fi

802.11 b/g/n, do 150Mbps

Bluetooth

Bluetooth (LE), Bluetooth 5, Bluetooth Mesh

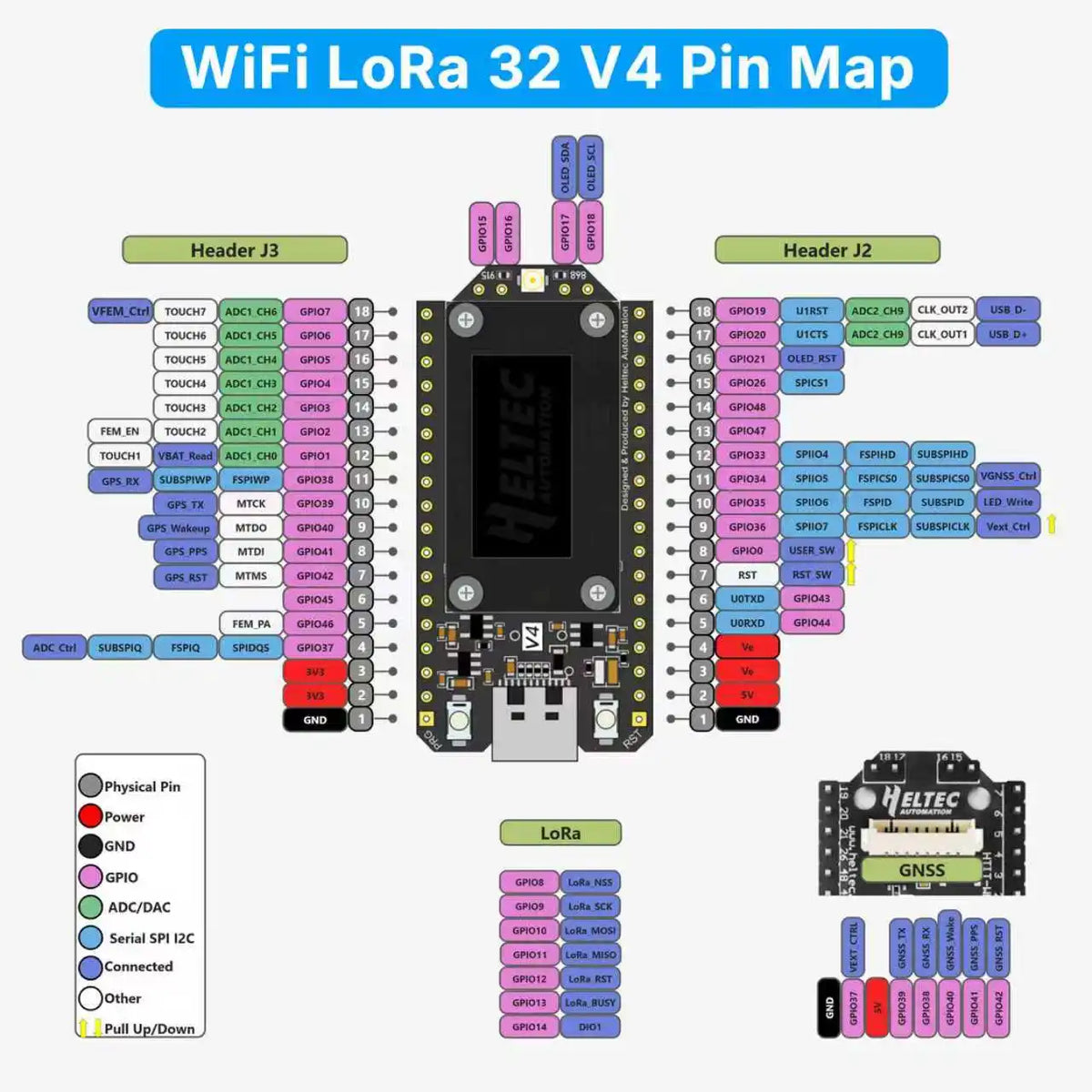

Hardware Resource

7*ADC1 + 2*ADC2;
7*Touch;
3*UART;
2*I2C;
2*SPI; itd.

Memory

384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash

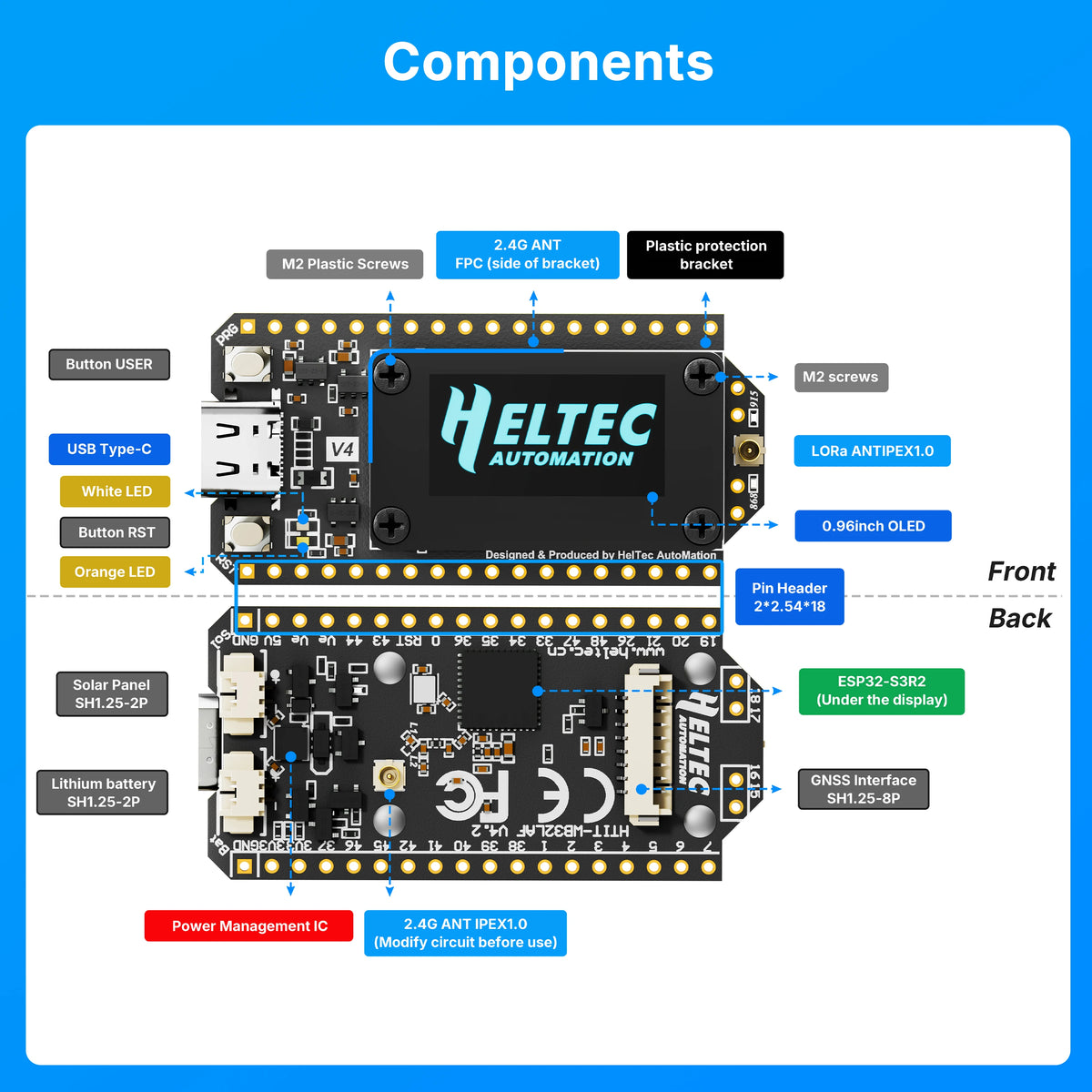

Interface

Type-C USB;
SH1.25*2 Pin lithium battery interface;
SH1.25*8 Pin interface;
LoRa ANT(IPEX1.0);
2.4G ANT(IPEX1.0)

Battery applicable

3.3-4.4V litij-ionska baterija

Operating Temperature

-20 ~ 70 ℃

Dimensions

51.7 * 25.4* 10.7mm

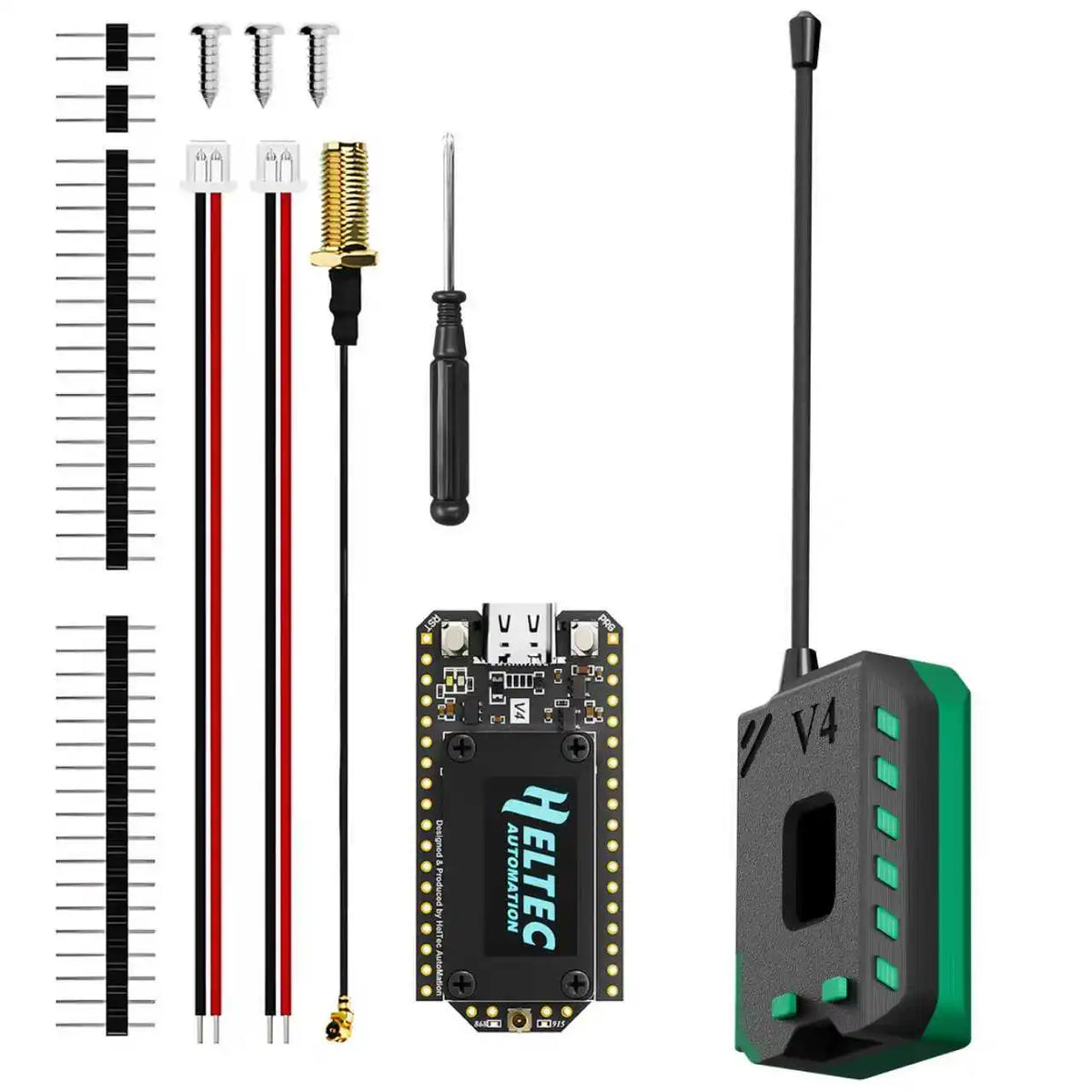

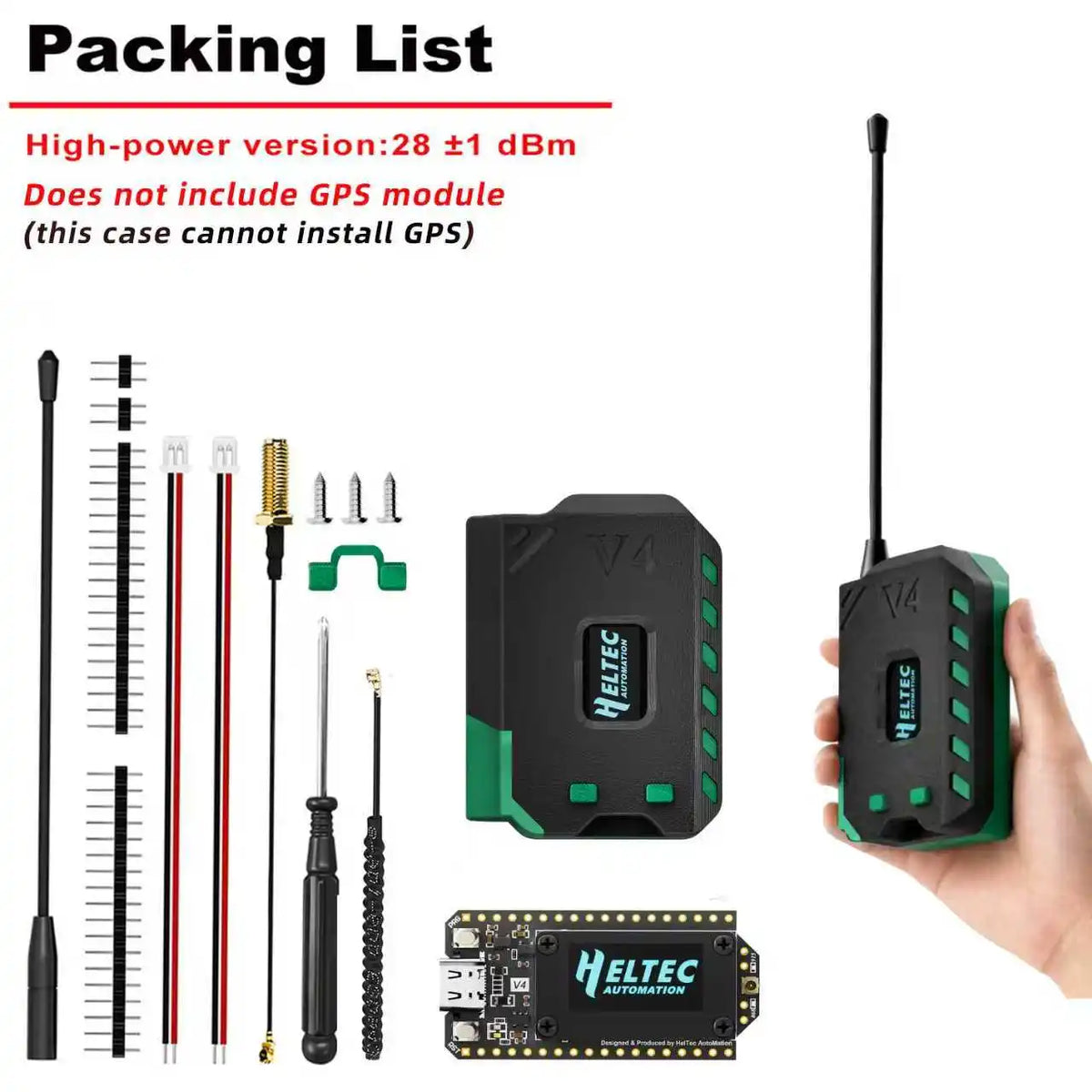

                        Two Options



1.Standard configuration (with spring antenna)



2.Standard configuration+GPS module (with spring antenna)



FAQ

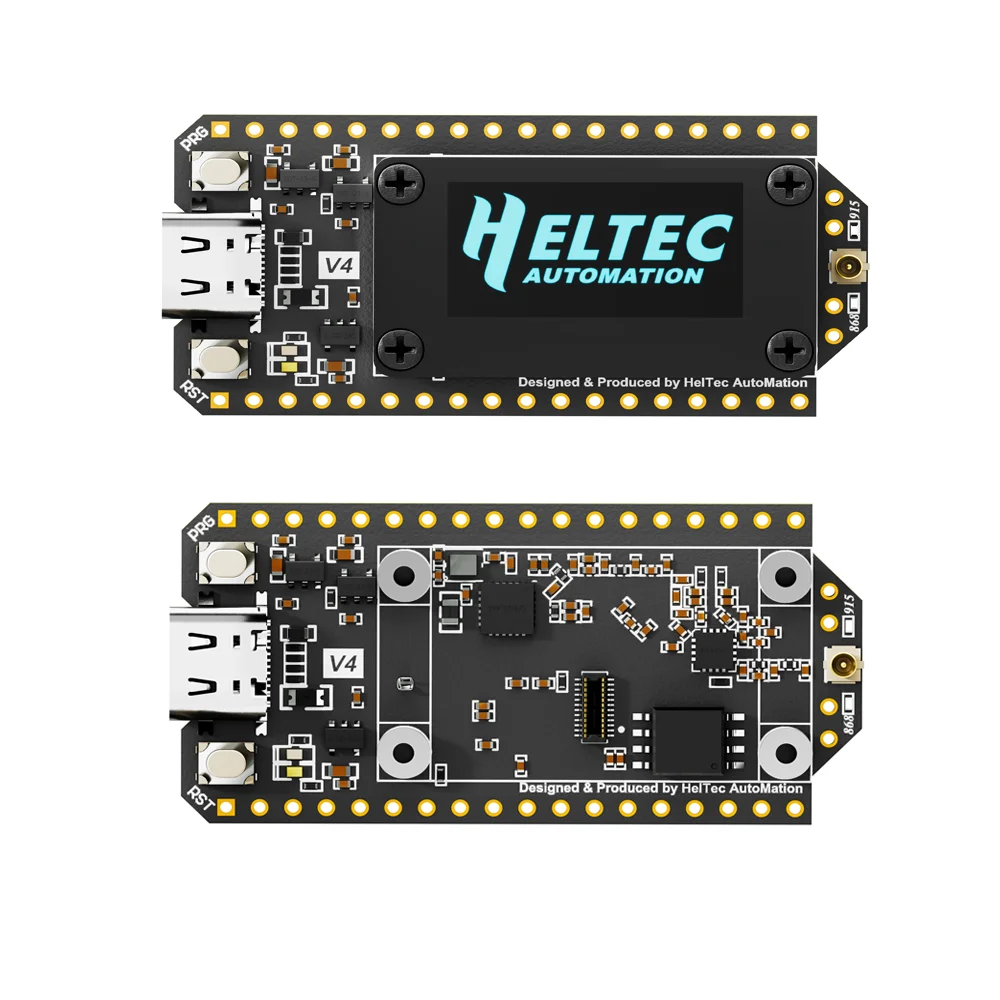

12.4GHz Antena


      Zadana 2.4G FPC antena smještena je sa strane plastičnog nosača zaslona.

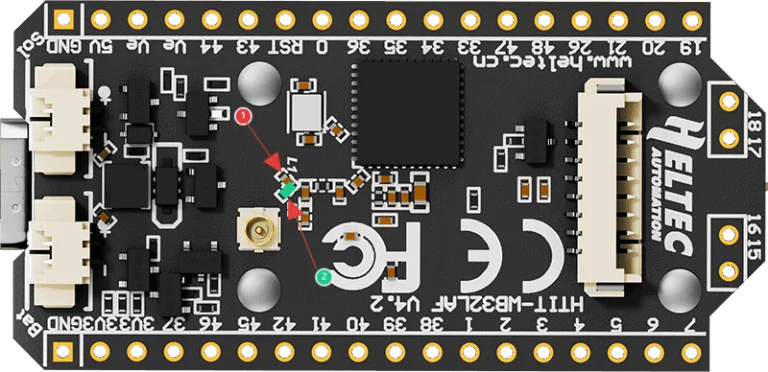

   Ako želite koristiti antenu s IPEX priključkom za 2.4G, morate ukloniti oblikovani induktor označen kao ① na


   pregledu dijagrama ispod, i dodati otpornik od 0 ohma (ili drugi provodni metal ili kabel) na mjesto


   označeno ② kako biste se spojili na IPEX sučelje.




2Koje razvojne metode podržava?


       ●Arduino



       ●Micro Python



       ●Platform.io



       ●Espressif IDE



    Toplo preporučujemo korištenje Arduino. Pružamo potpunu tehničku podršku i osiguravamo kompletan


    LoRaWAN kod za ESP32 Arduino okruženje.




3Kakav je tip utora za bateriju?


      Možete pronaći ovaj tip utičnice pretraživanjem “SH1.25 x 2”.




4Može li verzija bez OLED zaslona?


      Naravno, možete kontaktirati naš prodajni tim i dati svoje ideje.

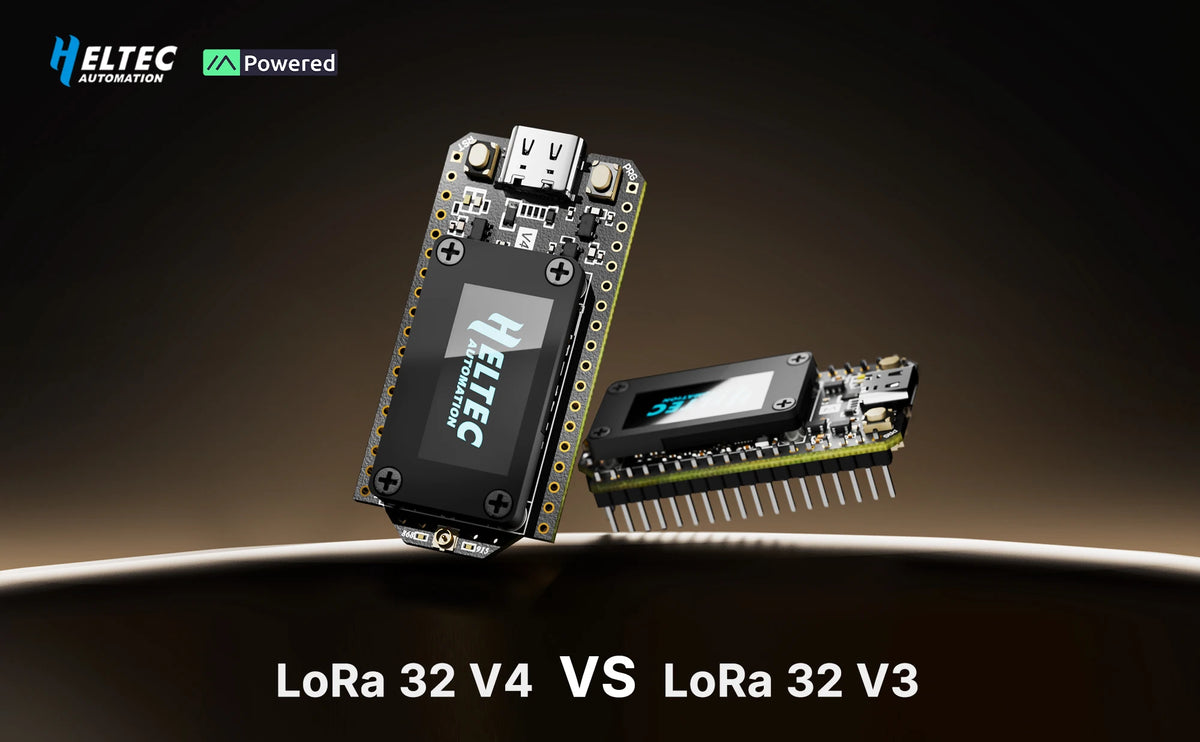

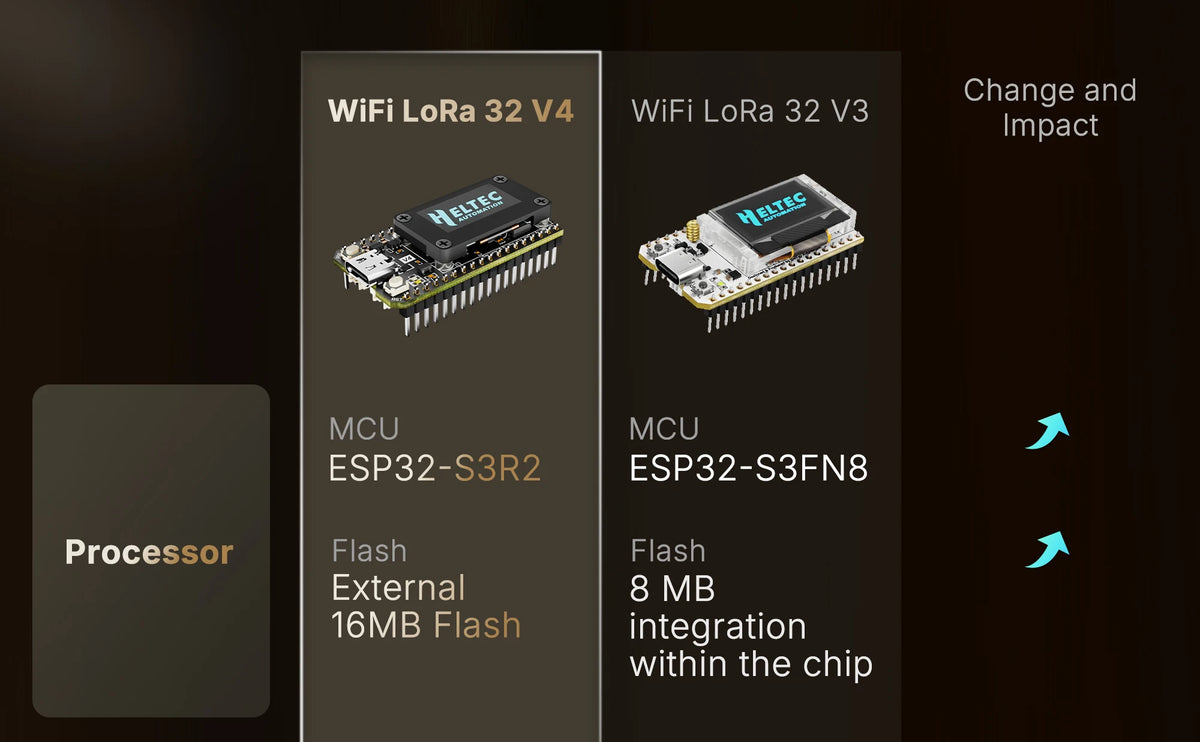

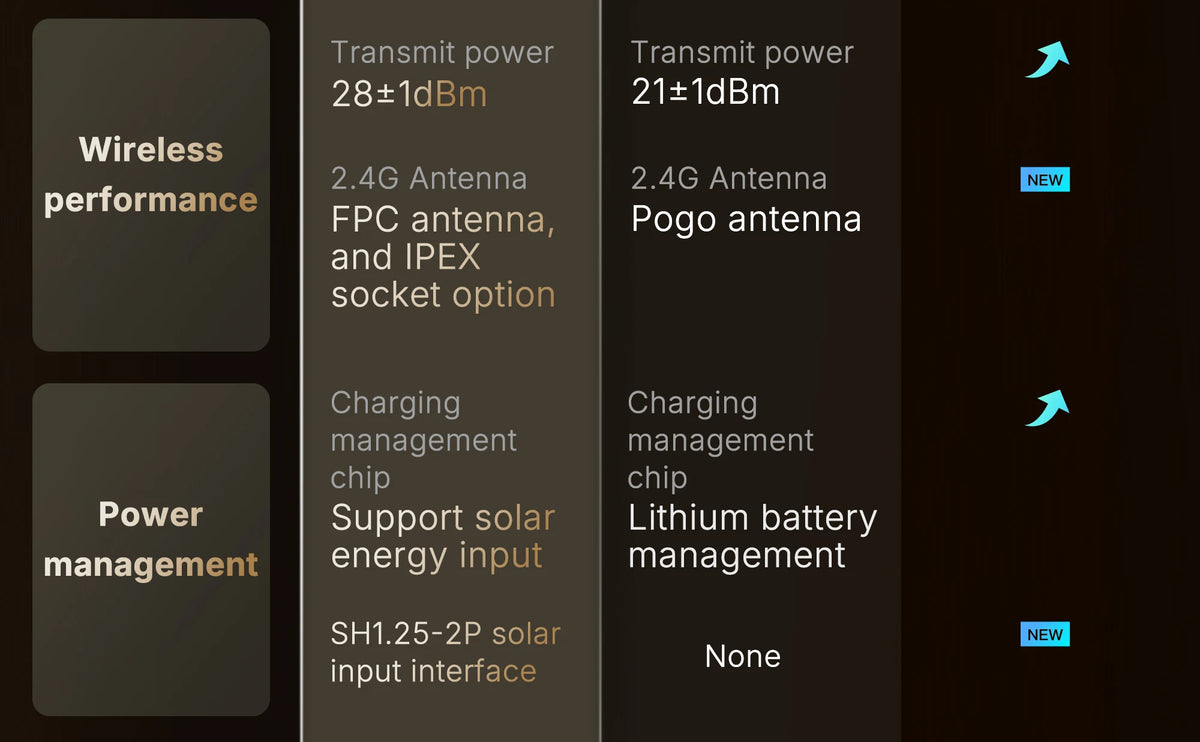

5Jesu li V3 i V4 kompatibilni?



      Jesu većinom kompatibilni.



      Budući da V4 koristi istu seriju čipova kao V3, nudi isti OLED i gotovo identičan


      raspored pinova, V3 i V4 mogu se u većini slučajeva koristiti zamjenjivo.



      Ipak, zbog povećane snage prijenosa, postavke snage prijenosa u nekim kodovima možda neće


      više točno odgovarati stvarnom izlazu.



6Ne mogu učitati kod



      Pokušajte sljedeće korake:




      1.Pokušajte s drugim USB kabelom.




      2.Unesite BootLoader način rada. Postoje dva načina za ulazak u ovaj način:




      ●Držite PRG tipku, spojite USB-C kabel, zatim otpustite PRG tipku.




      ●Povežite USB-C kabel, držite PRG tipku, jednom pritisnite RST tipku, pa otpustite


        PRG tipku.
