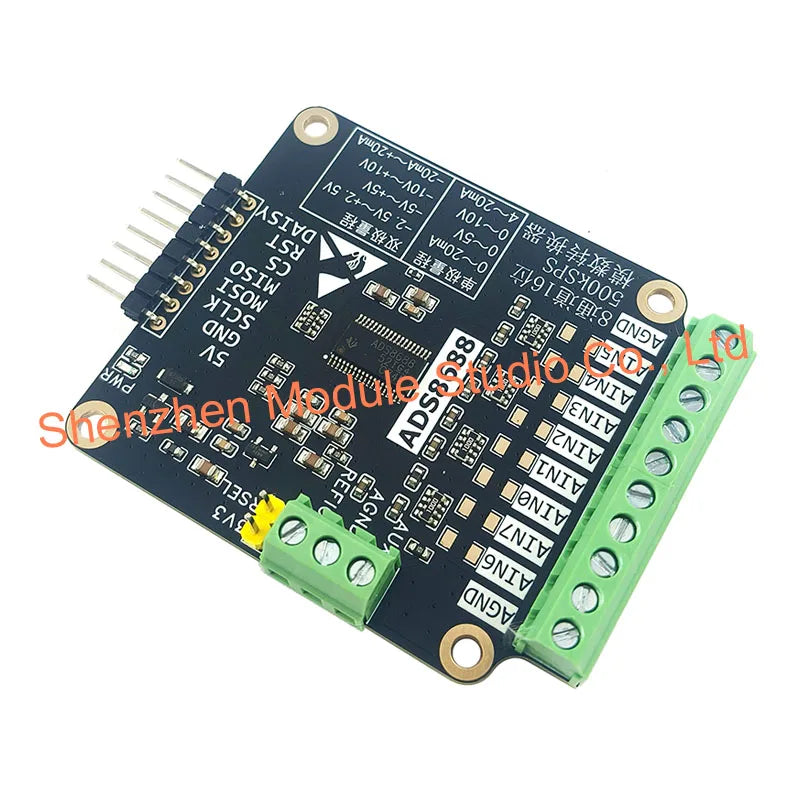

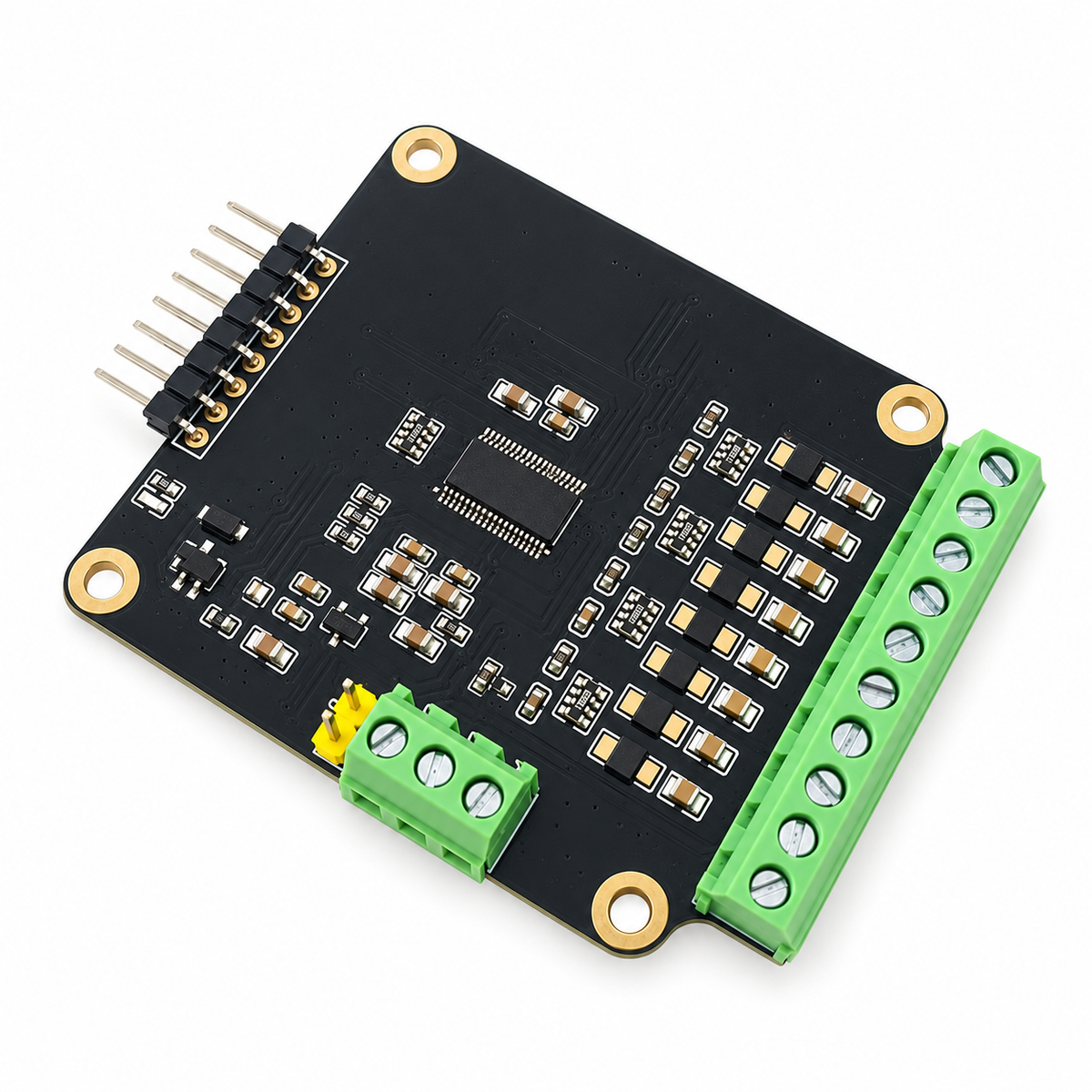

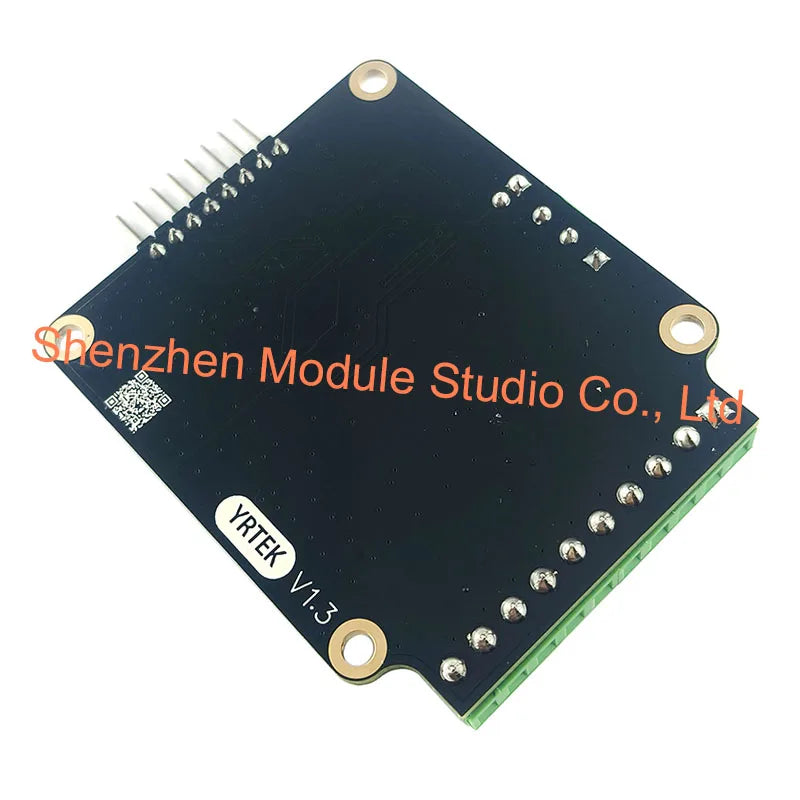

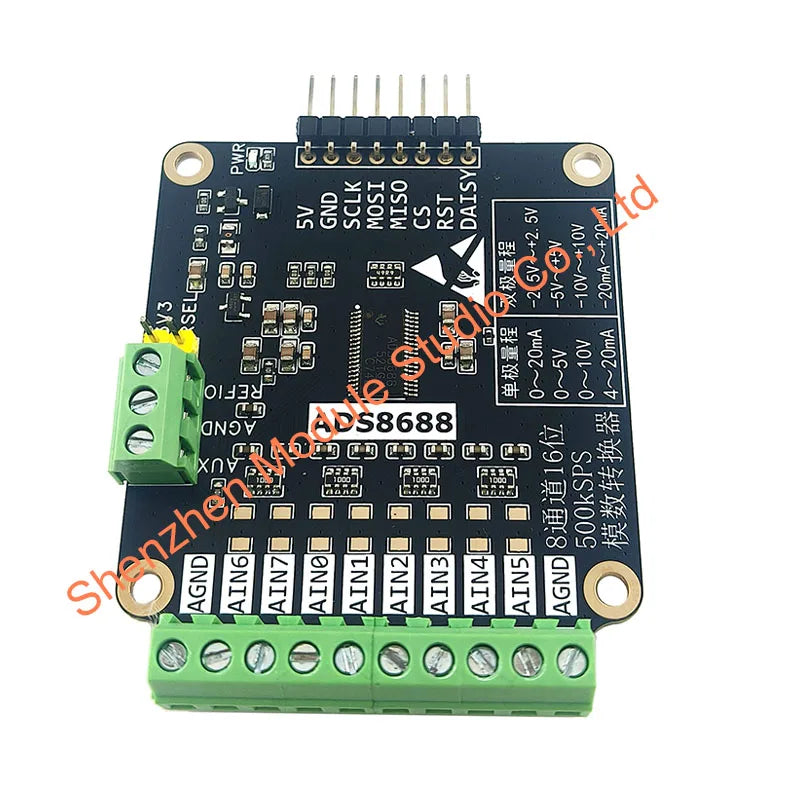

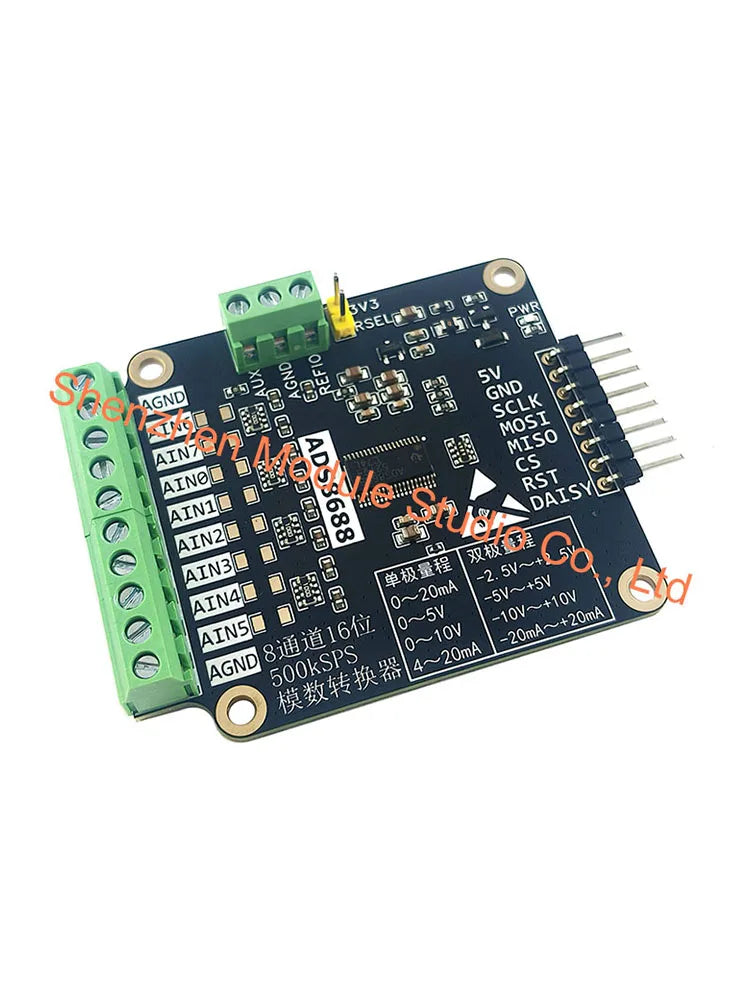

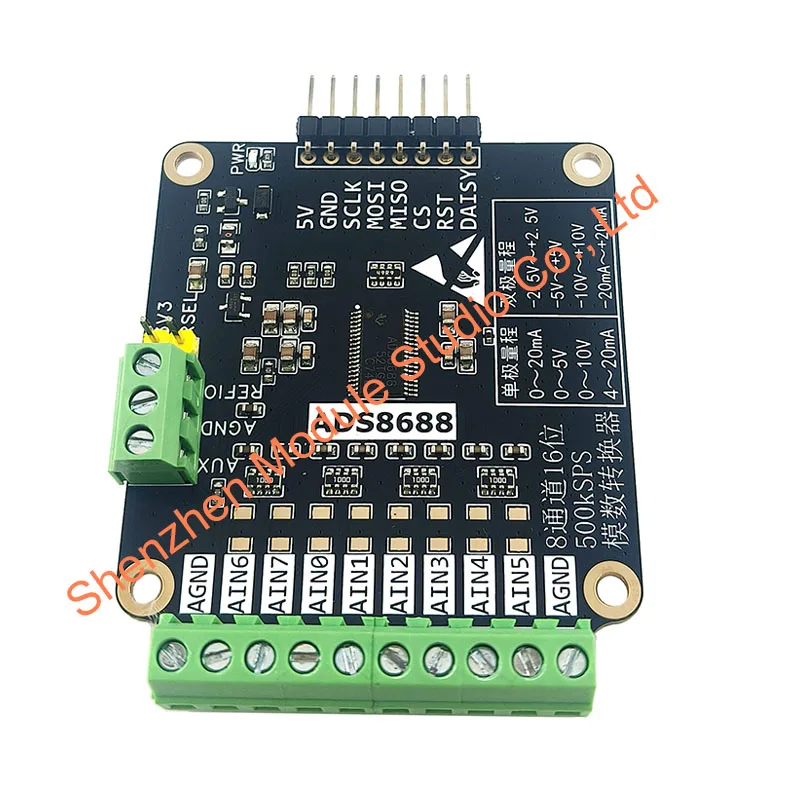

ADS8688 nyolccsatornás 16-bites ADC modul

Vigyen be több analóg feszültségjelet egy digitális adatgyűjtési projektbe egy nyolccsatornás ADS8688 ADC modullal.

✅ Több mérési bemenet gyűjtése – Nyolc csatorna külön bemeneti csatlakozást biztosít a kompatibilis adatgyűjtési tervhez.

✅ A jel digitális adattá alakítása – A tizenhat bites átalakítás értékeket szolgáltat a gazdagép mérési feldolgozásához.

✅ Válasszon megfelelő bemeneti elrendezést – A bipoláris és unipoláris támogatás konfigurációs lehetőségeket biztosít a várható feszültségjelekhez.

Építsd fel a jelvételt a tényleges jeltartomány köré

Egy vezérlőprojektnek több analóg jel megfigyelésére lehet szüksége egyetlen bemenet helyett. Egy ADC modul biztosítja az átalakítási fázist, míg a gazdagép a konfigurációt, az adatgyűjtést és az értelmezést végzi.

A bekötés előtt ellenőrizze a kiválasztott panel tápellátását, interfészét és bemeneti konfigurációját. A megadott 500 kSPS érték nem jelenti azt, hogy minden csatorna egyidejűleg mintavételez ezzel a sebességgel, és a felbontás önmagában nem határozza meg a rendszer pontosságát.

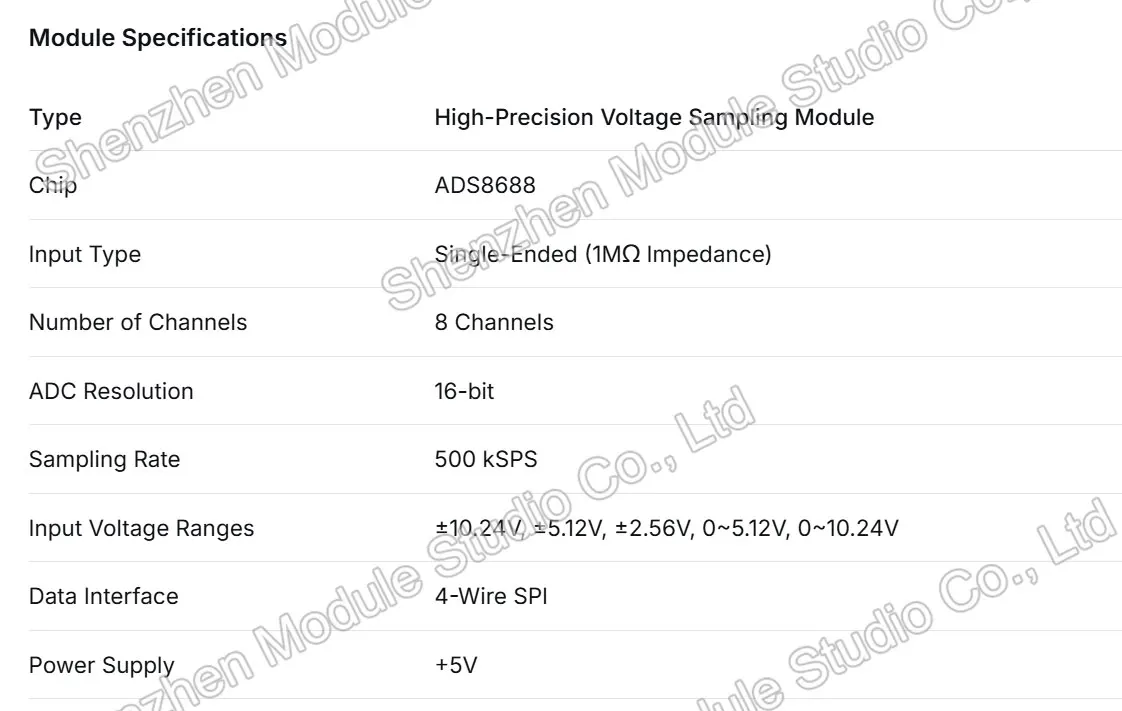

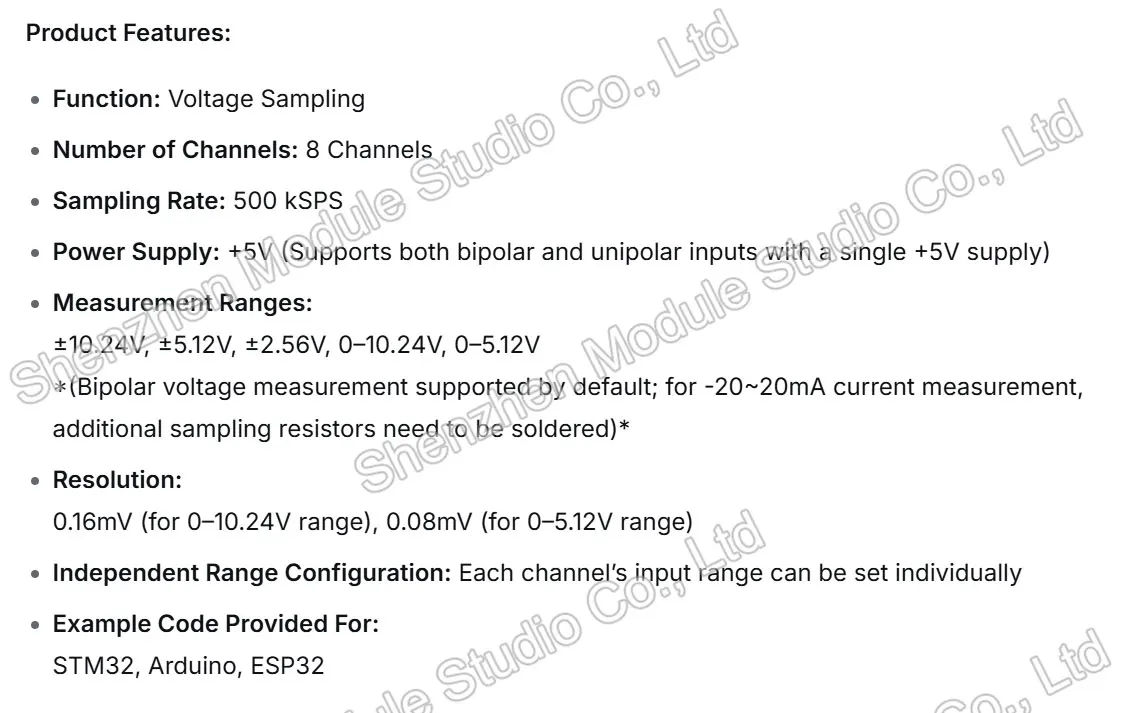

Műszaki részletek

• Eszköz: ADS8688
• Csatornák: nyolc
• Felbontás: 16 bit
• Mintavételi referencia: 500 kSPS
• Bemeneti módok leírása: bipoláris/unipoláris, beleértve a ±10 V vagy 0-10 V elrendezéseket
• Host vezérlő és megfelelő szoftver szükséges

Többcsatornás konverzió hozzáadása egy helyesen egyeztetett mérési projekthez.
