2023 Naujas Nešiojamas Mažas Spektro Analizatorius ULTRA 4" Ekranas 100kHz iki 5.3GHz su 32GB Kortele 📡

Tiny Spectrum Analyzer suteikia nešiojamą rankinį įrenginį su 4" TFT ekranu, apimantį 100kHz iki 5.3GHz tiksliems RF matavimams.

Jums nauda

• 🔹 Nešiojamas rankinis dizainas su puikiu 4" ekranu spektro analizei kelyje.
• 🔹 Platus dažnių diapazonas nuo 100kHz iki 5.3GHz (Ultra režimas) universaliesiems matavimams.
• 🔹 Aukštos raiškos filtrai (nuo 200Hz iki 850kHz) užtikrina tikslią signalo detekciją.
• 🔹 Integruota 32GB microSD lizdas ir įkraunama baterija efektyvumui lauke.
• 🔹 Keli režimai (spektro analizatorius, tinklo analizatorius, signalo generatorius) išsamiai testavimui.

Techninės detalės

Vartotojo sąsaja

• Ekranas: 4" TFT LCD (480×320) su 320×240 raiška ir 16 bitų RGB pikseliui.
• Valdymas: varžinis lietimas, jog valdiklis, USB-CDC (Type-C), UART-TTL.
• Maitinimas: linijinis maitinimas su ESD apsauga (V0.3.1_E) triukšmo mažinimui.

Žemas įvesties režimas

• Dažnių diapazonas: nuo 100kHz iki 800MHz (6GHz Ultra režimas).
• Impedansas: 50Ω su ≥10dB slopinimu; rankinis/automatinis slopinimas 0–31dB.
• Maks. įvestis: +10dBm (be slopinimo), +20dBm (30dB slopinimas); IIP3 +18dBm (LNA išjungtas).
• 1dB suspaudimas: +0.5dBm (LNA išjungtas) / –26.5dBm (LNA įjungtas); DANL –153dBm/Hz (išjungtas) / –169dBm/Hz (įjungtas).
• Fazinis triukšmas: –92dBc/Hz prie 10kHz; –110dBc/Hz prie 100kHz poslinkio.

Didelio įėjimo režimas

• Dažnių diapazonas: 240MHz iki 960MHz; aukšto dažnio juostoje nėra juostos filtro.
• IIP3: –5dBm; 1dB suspaudimas: –6dBm; DANL –115dBm (30kHz RBW).
• Dinaminis diapazonas: 50dB (30kHz RBW); rezoliucijos filtrai: 3–600kHz.

Mažo išėjimo režimas

• Sinuso išėjimas: 100kHz–800MHz; lygis –104dBm iki –16dBm; harmonikos < –40dB.
• Moduliacija: AM (10%–100%), FM (1kHz–300kHz), lėtas skenavimas.

Didelio išėjimo režimas

• Kvadratinis signalas: 240MHz–4,4GHz; lygis –38dBm iki +13dBm; FM moduliacija ir skenavimas.

Referencinis generatorius ir baterija

• Referencija: kvadratinis signalas (–25dBm) 1/2/4/10/15/30MHz dažniuose.
• Baterija: Li-polimeras 3,7V 3000mAh; veikimo laikas 2h; įkrovimas 1h prie 500mA USB.

Papildomos specifikacijos

• Skenerio taškai: max 450; 165ms @0–350MHz; nulinis diapazonas 17ms.
• Dažnio stabilumas: <1ppm (–10℃ iki +55℃); suvartojimas 330mA; įkrovimas 1300mA.
• Jungtys: SMA moteriška RF; USB-C; microSD lizdas; 3,5mm garso išvestis.
• Dydis: 117×72×23mm (išskyrus iškyšas).

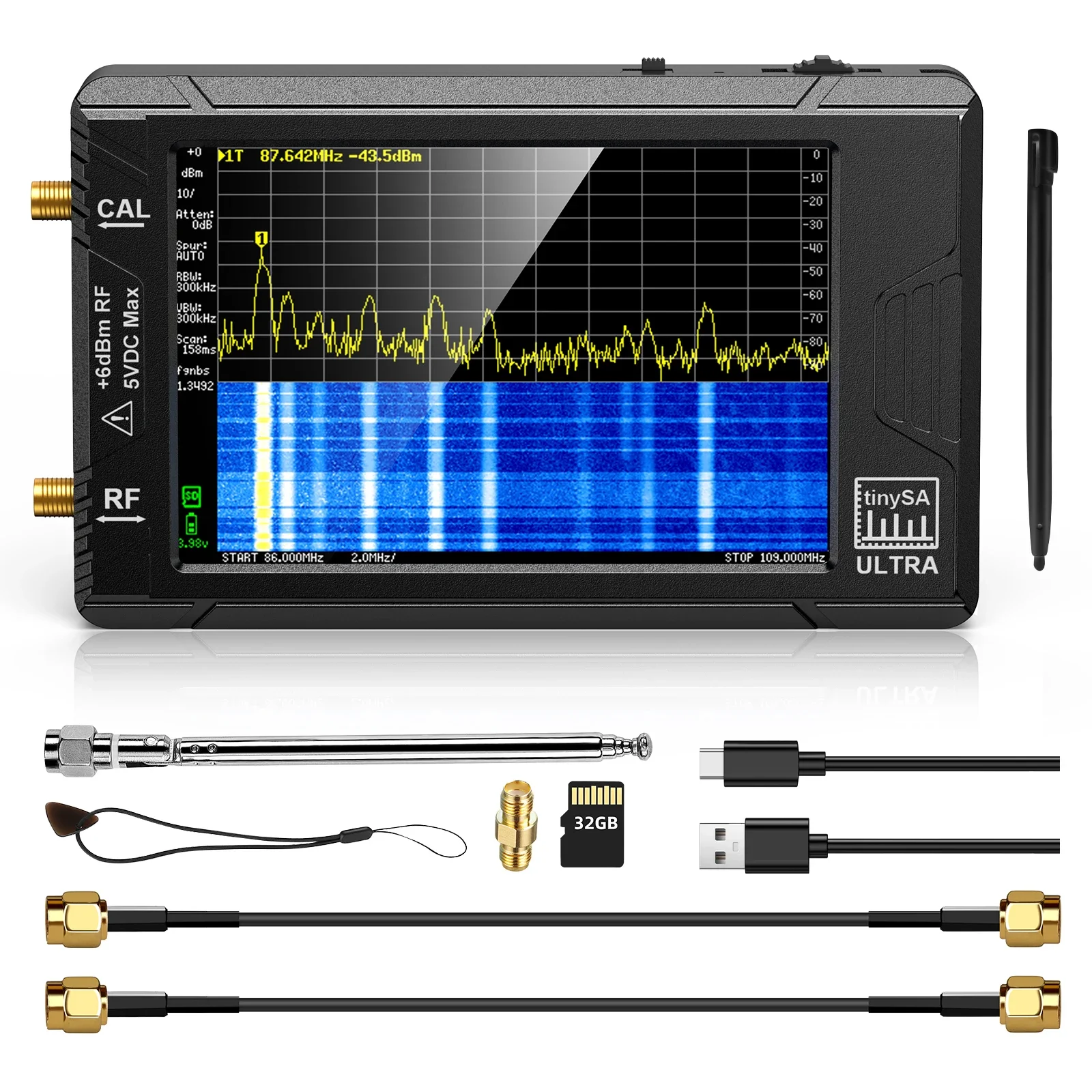

Komplekte yra

• Įrenginys su 3000mAh baterija ir 4" ekranu ×1
• 32GB microSD kortelė ×1; USB-C duomenų kabelis ×1
• 30 cm SMA-SMA RG174 kabeliai ×2; SMA jungtis vamzdelio formos ×1
• SMA teleskopinė antena; virvutė ir lietimo plektrumas ×1

Užsisakykite savo TinySA ULTRA dabar ir pakelkite savo signalo analizės lygį!
