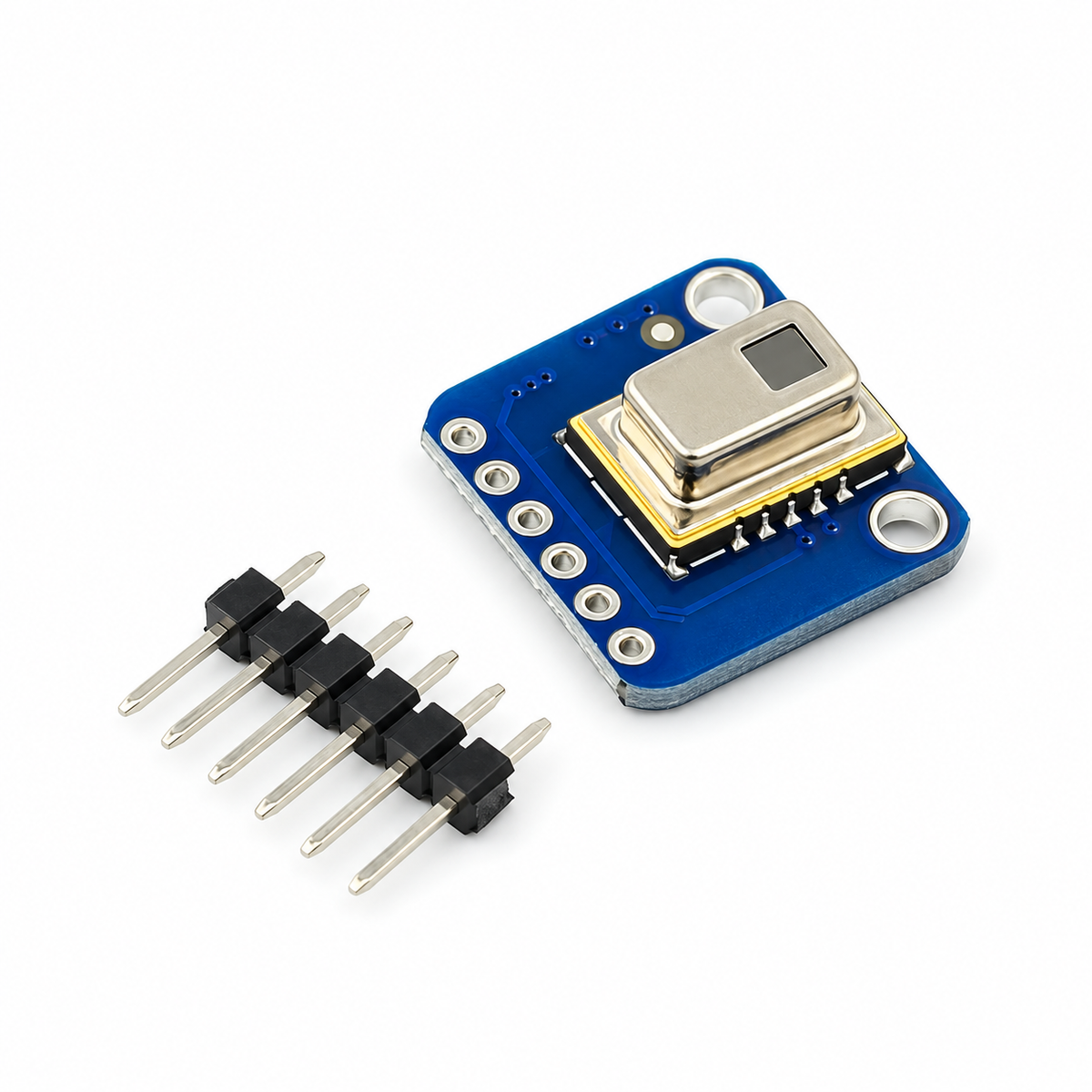

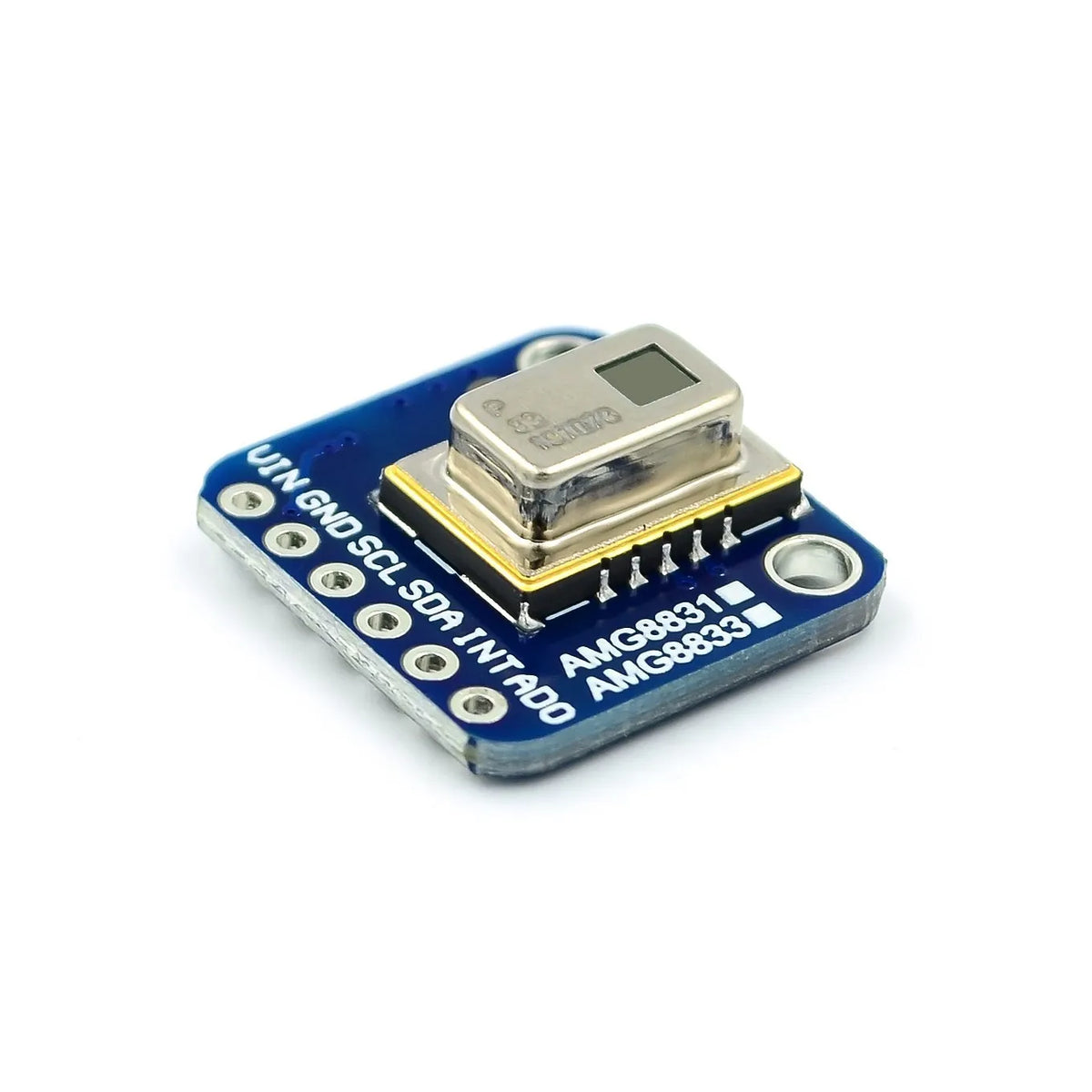

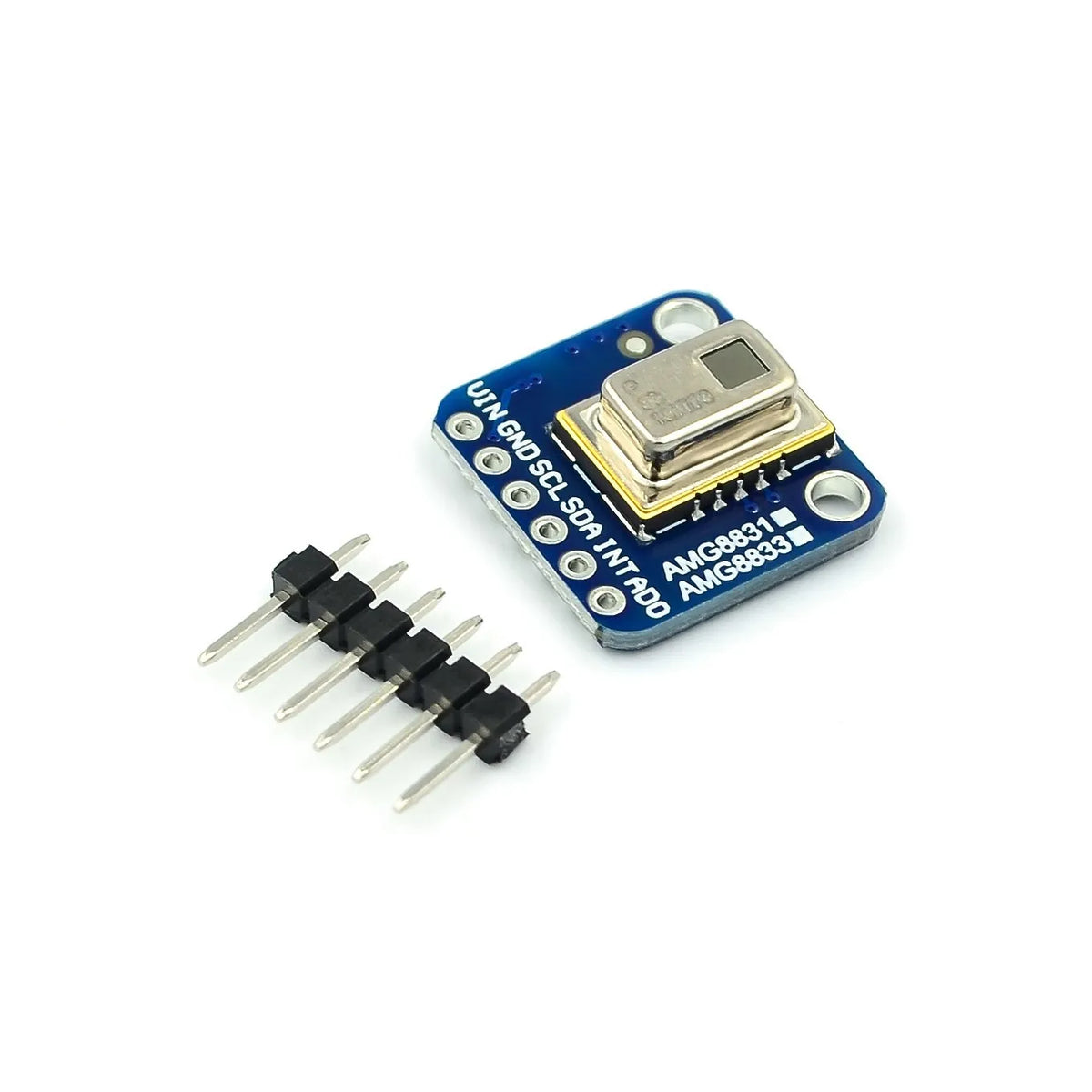

AMG8833 8 x 8 infrarood temperatuursensormodule

Bouw een klein thermisch patroon-display met een AMG8833-module die een infrarood-sensorarray van acht bij acht levert.

✅ Zie een patroon over een gebied - Zestigvier sensorpunten bieden meer ruimtelijke informatie dan één temperatuurmeting.

✅ Lees de array uit vanaf een controller - Een I2C-interface geeft compatibele hostsoftware toegang tot de temperatuurgegevens.

✅ Ontwikkel een drempelreactie - De beschreven configureerbare interrupt ondersteunt reageren op geselecteerde pixeldrempels.

Maak van de array een nuttig display

Een array van acht bij acht kan grote veranderingen in een thermische scène laten zien voor een leer- of sensorproject. De host leest de waarden en bepaalt hoe die worden weergegeven of gebruikt.

Controleer de voltage-instelling, pinout en software van het daadwerkelijke breakout board voordat je het aansluit. Geïnterpoleerde beelden voegen geen fysieke sensorpixels toe, en deze module is geen klinische thermische camera of een veiligheidscertificeerde persoonsdetector.

Technische details

• Sensor: AMG8833
• Array: 8 × 8, 64 punten
• Interface: I2C
• Referentie voor temperatuurbereik: 0-80 °C
• Referentie voor framesnelheid: tot 10 Hz
• Referentie voor bordformaat: ongeveer 25,8 × 25,5 mm
• Host, software en geschikte voeding: afzonderlijk

Voeg een thermische-array-ingang toe aan je volgende elektronica-experiment.
