SPECIFICATIES

Accessory Type: USB Naar DC-kabel

Battery Included: nee

Bluetooth: Bluetooth LE, Bluetooth 5, Bluetooth mesh

Brand Name: Heltec Automation

Choice: ja

Compatible With: LoRa 32 V4

Dimensions: 51.7 * 25.4* 10.7mm

Frequency: 433~510 MHz, 863~928 MHz

High-concerned chemical: geen

LoRa Chip: SX-1262

Master Chip: ESP32-S3R2

Max. Receiving Sensitivity: -137 dBm

Max. TX Power: 21±1dBm, 27±1 dBm

OLED: SSD1315(0.96 Inch, 128*64 resolutie)

Operating Temperature: -40~85℃(OLED bedrijfs temperatuur: -40~ 70°C)

Origin: Mainland China

Power Supply: 5V@USB, 3.3-4.2V@Batterij

Typical Application Fields: Internet of Things (IoT)

Wi-Fi: 802.11 b/g/n, tot 150Mbps

●Meer details WiFi LoRa 32(V4) introductie-Scan&Watch voor meer op

  YouTube.

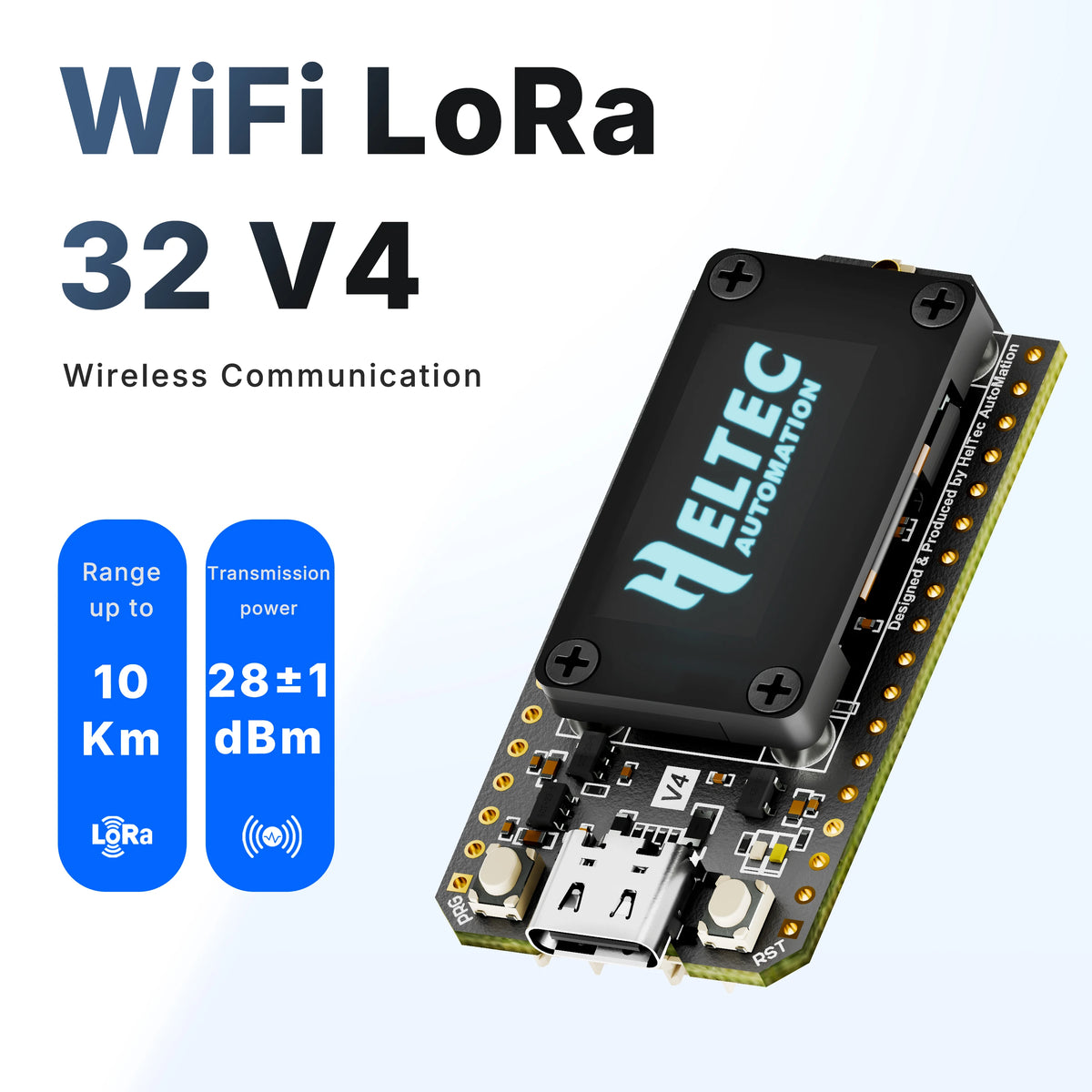

Heltec WiFi LoRa 32 V4 | ESP32-S3 LoRa Development Board Upgrade | Long Range

IoT-communicatie

Docs & Resources

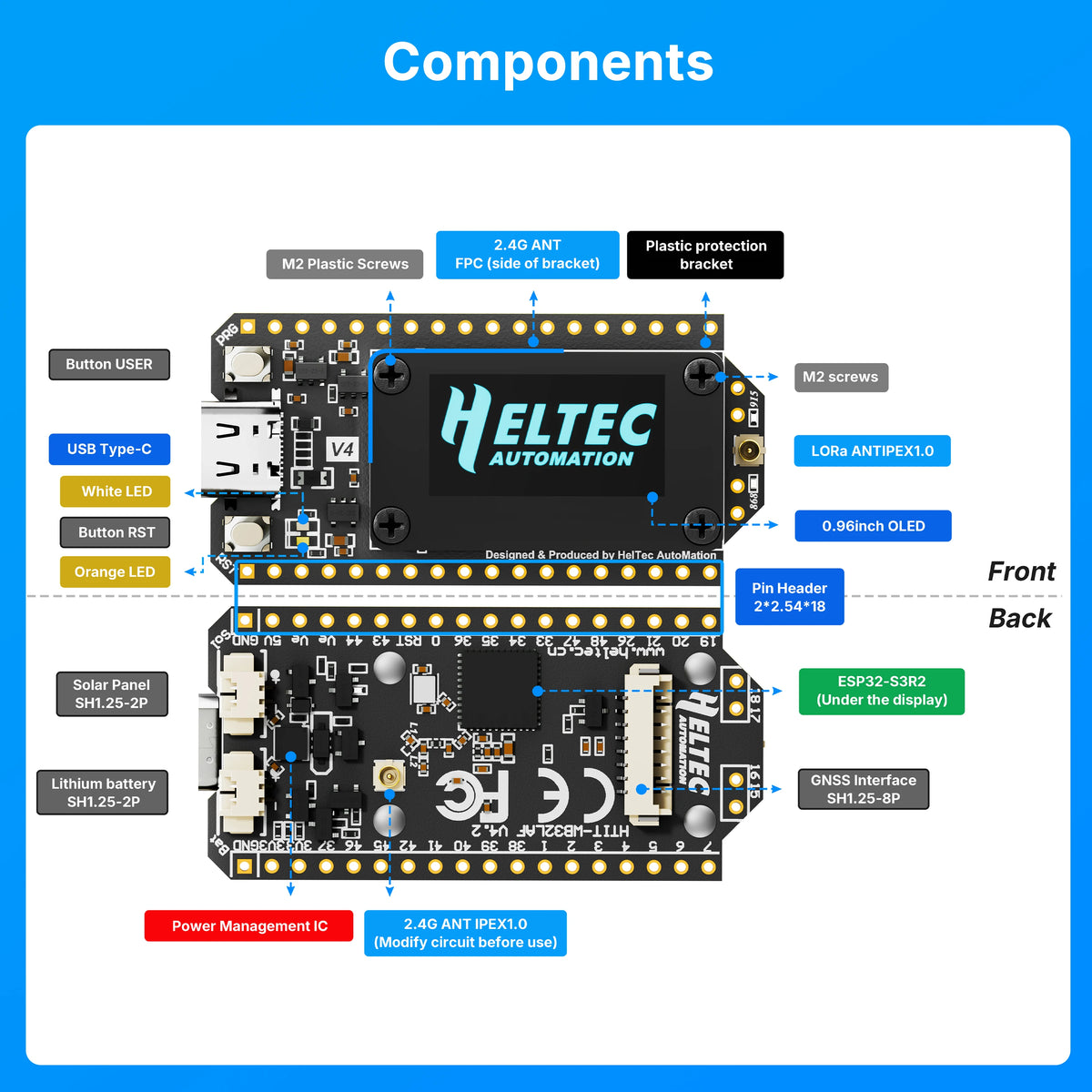

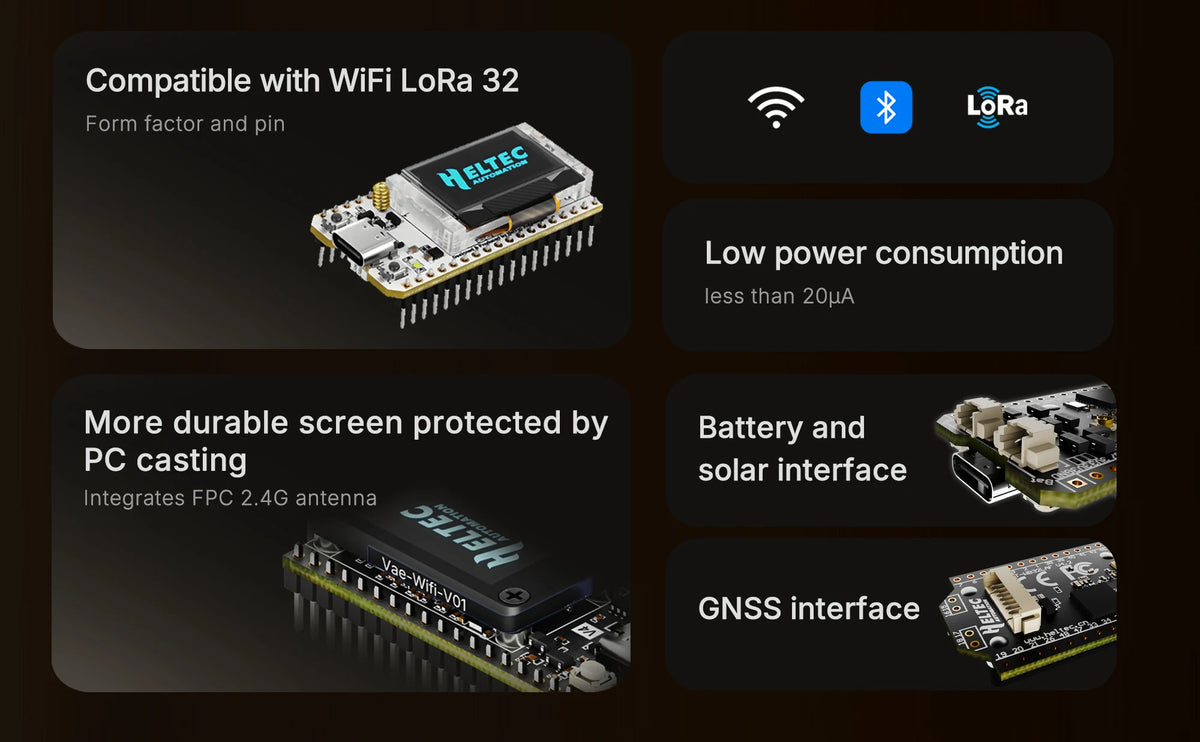

Belangrijkste kenmerken

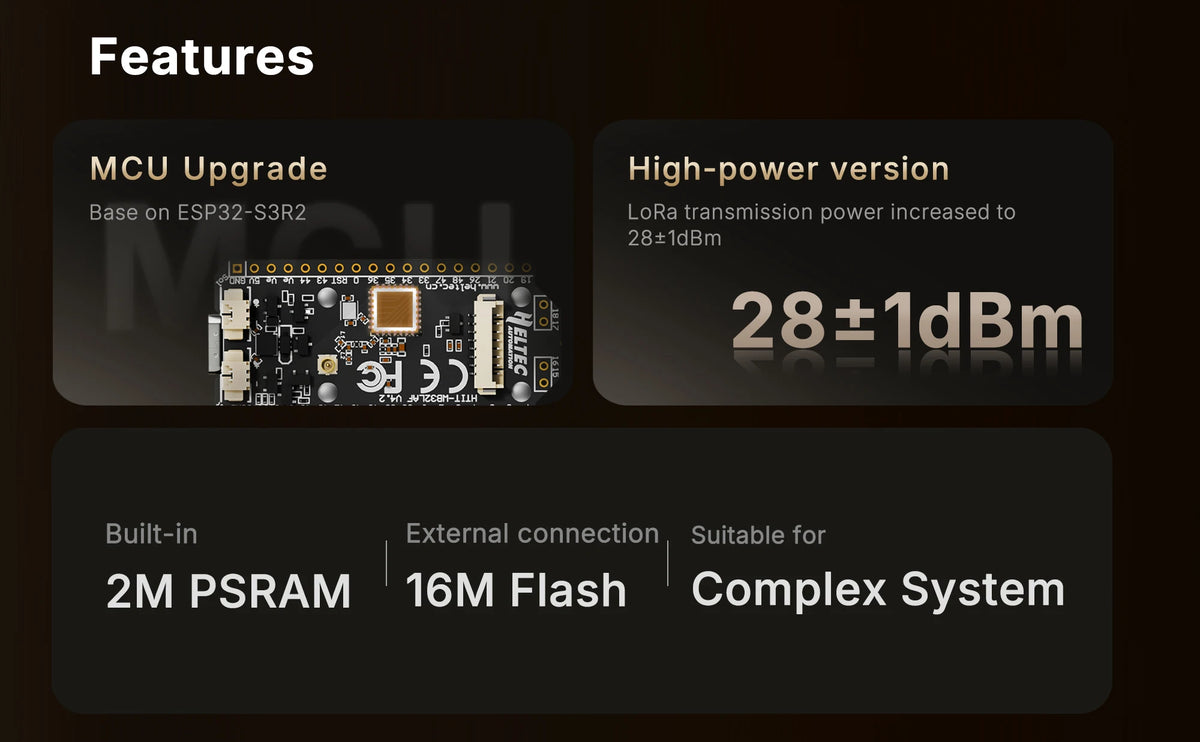

• Gebaseerd op ESP32-S3R2 & SX-1262, ondersteunt Wi-Fi b/g/n, BLE en LoRa-communicatie.

• 2MB PSRAM en 16MB externe Flash, beter geschikt voor UI en complexe systemen.

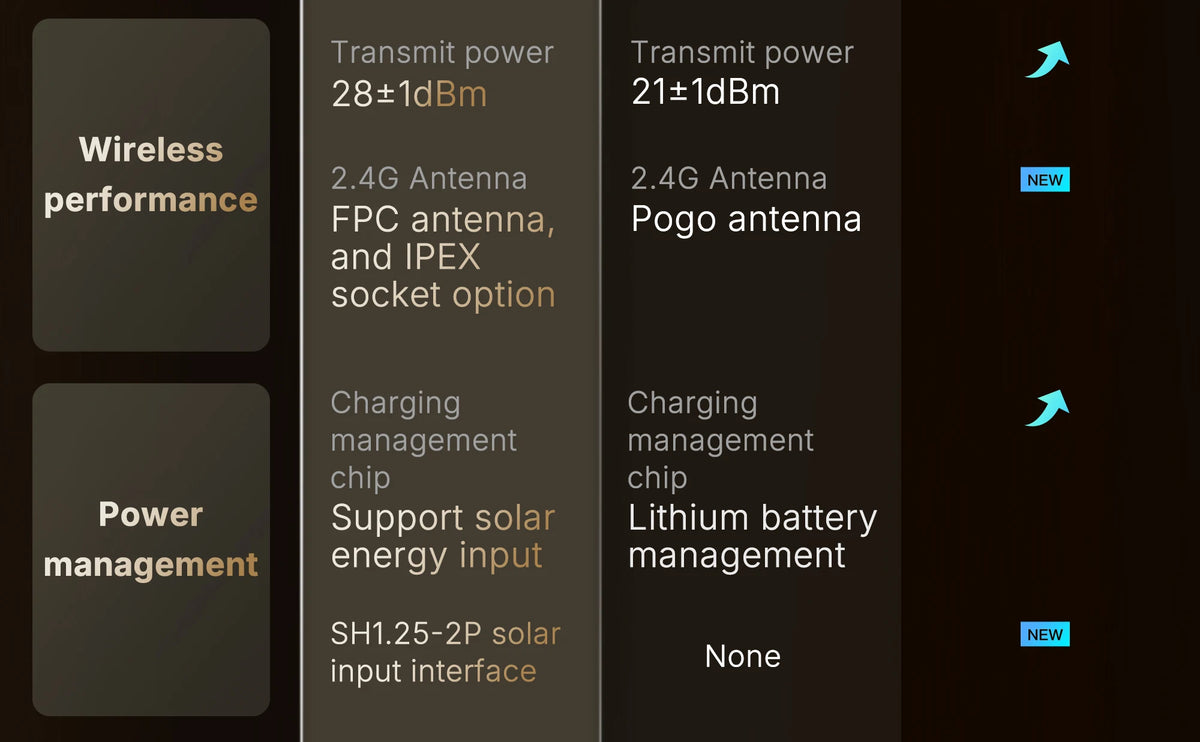

• Hoogvermogen-versie met LoRa-transmissievermogen verhoogd tot 27±1dBm.

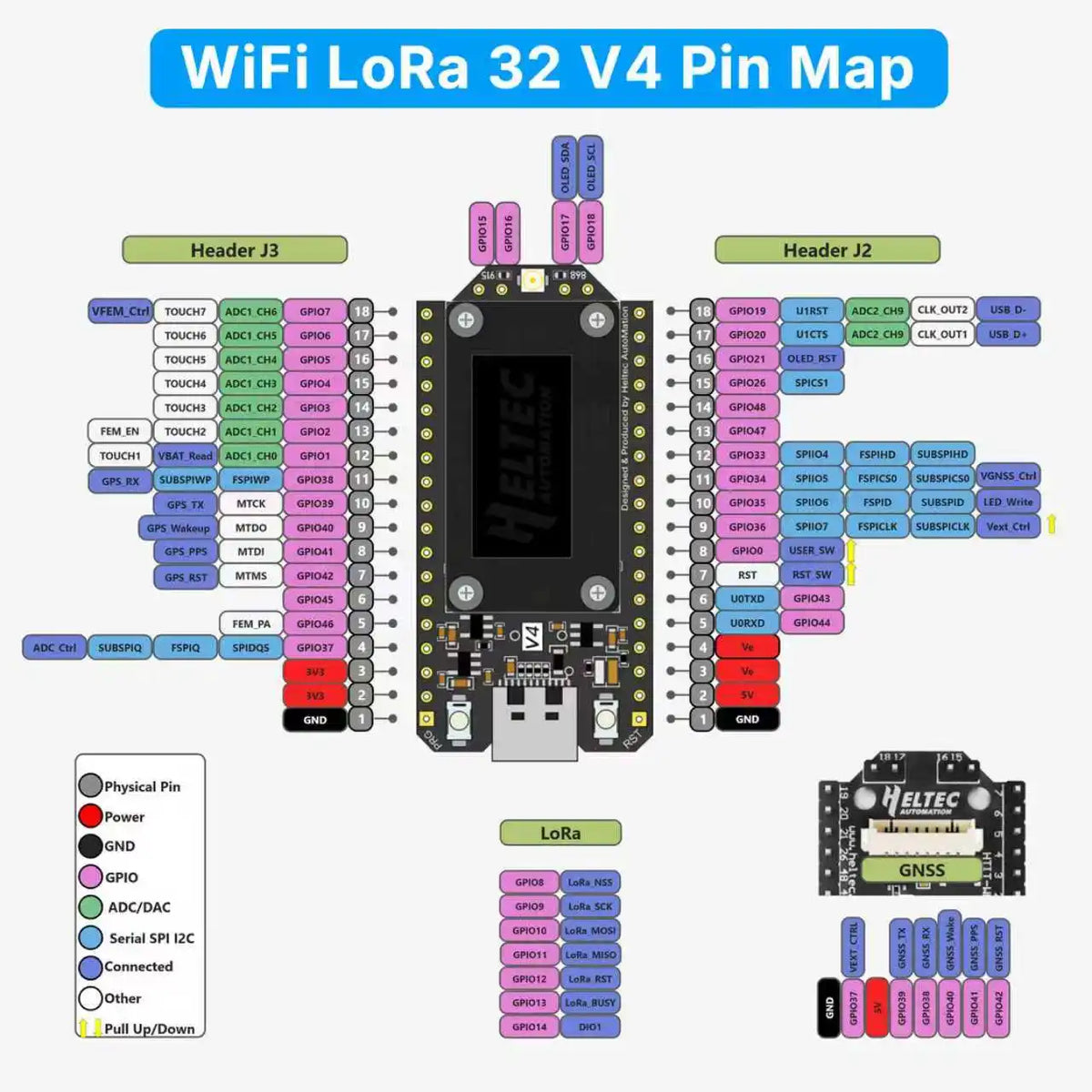

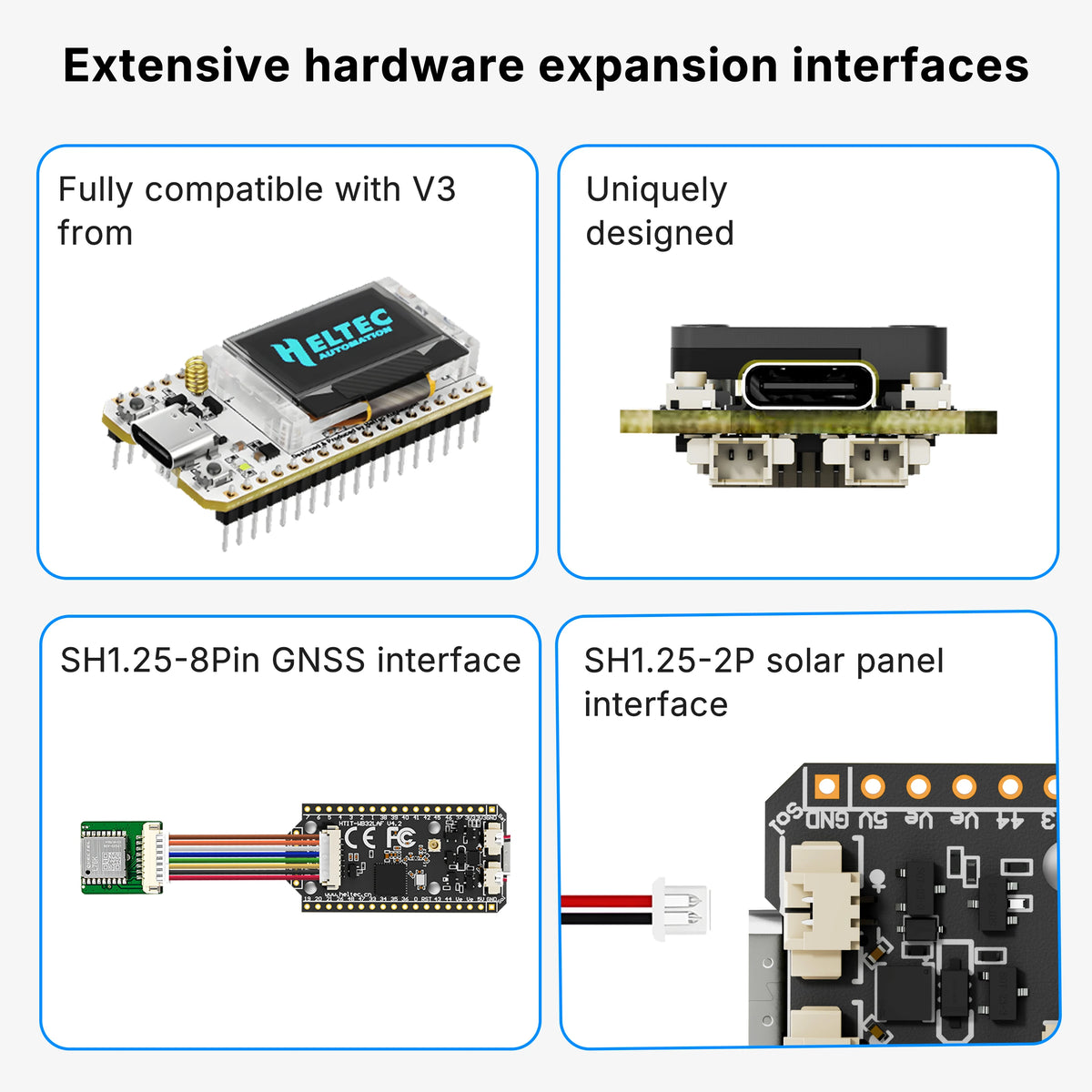

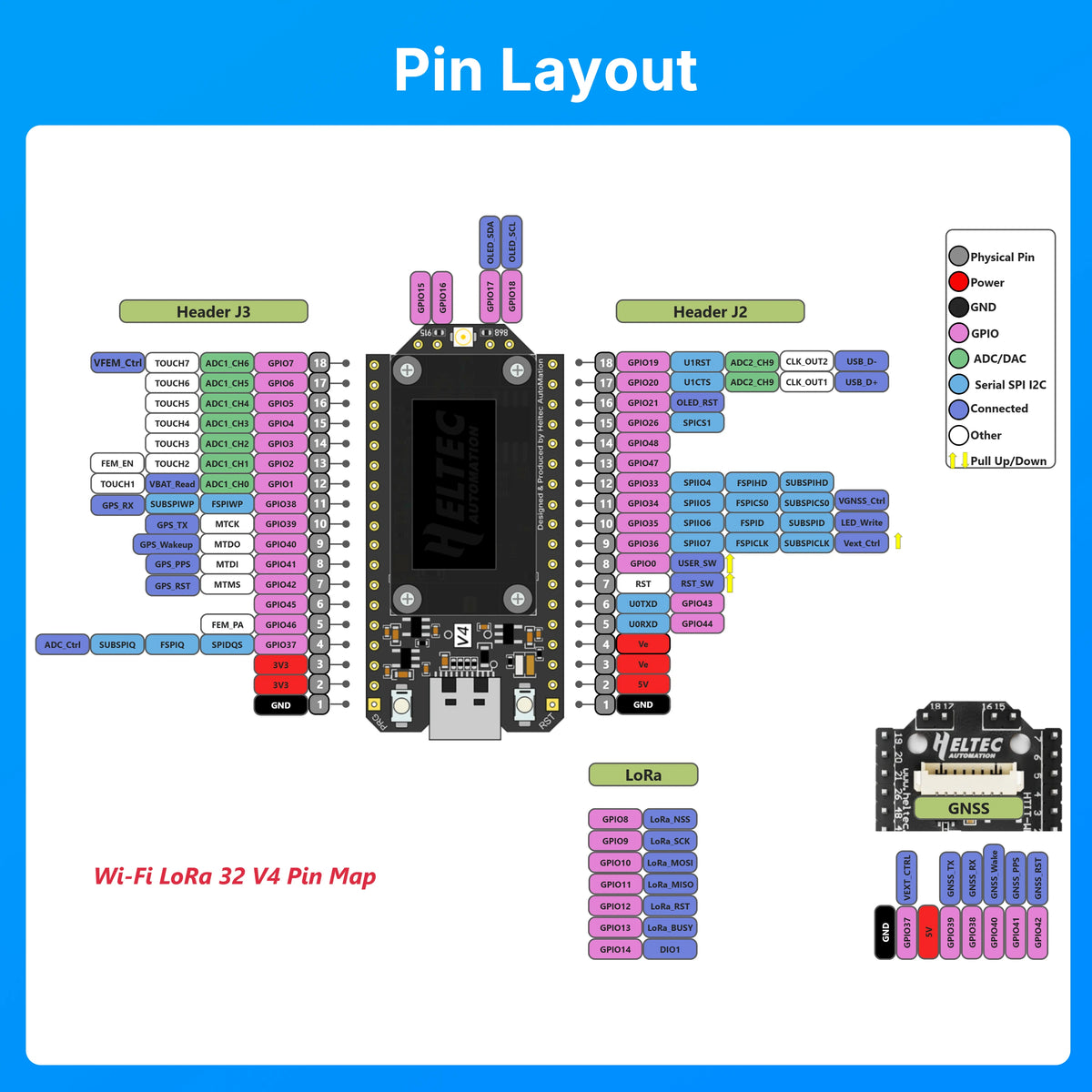

• Formfactor en pin-compatibiliteit met WiFi LoRa 32 V3.

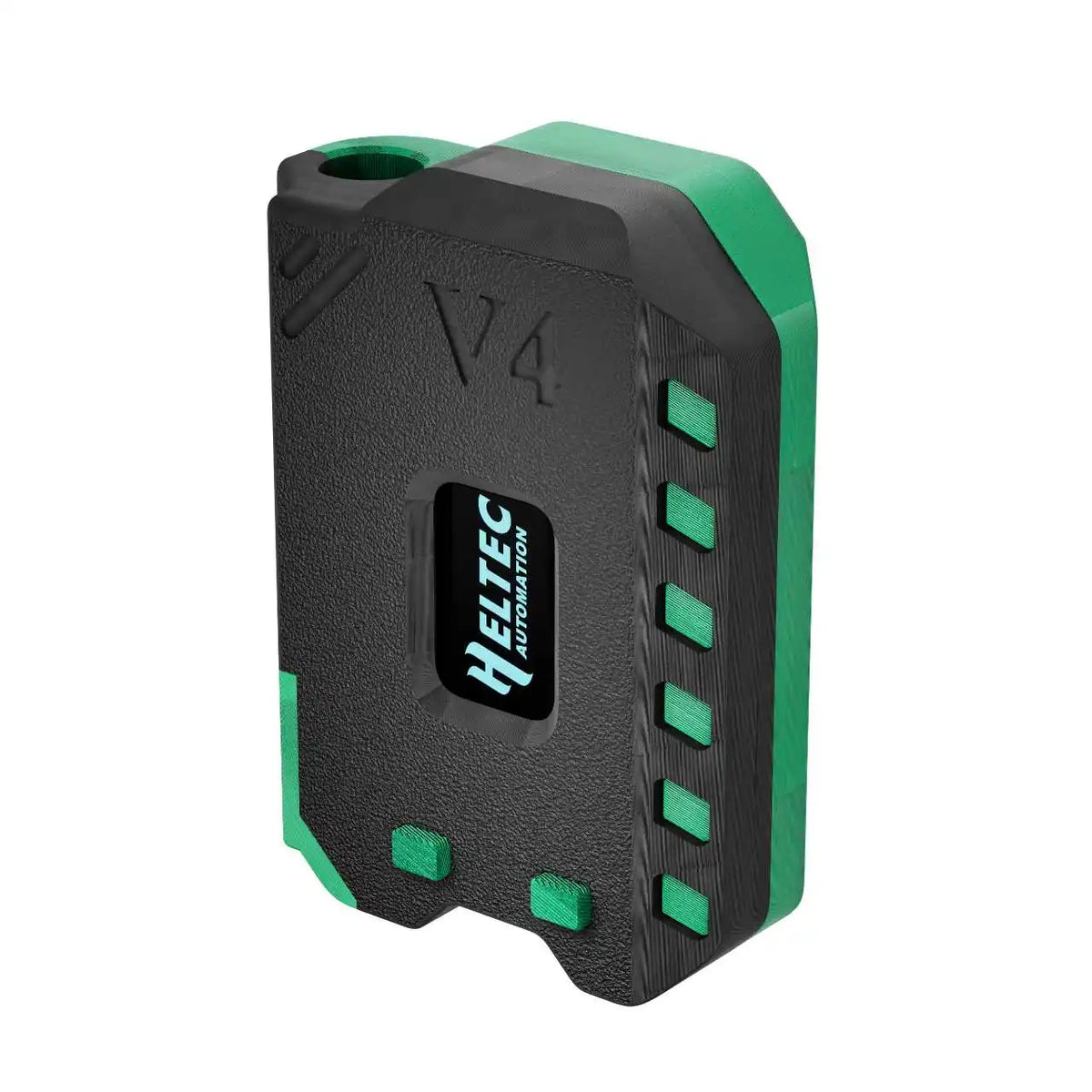

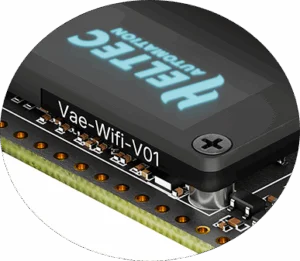

• Behuizing van kunststof beschermt het scherm en integreert FPC 2.4G-antenne.

• Toegevoegde SH1.25-2P zonnepaneel-interface.

• Verbeterd batterijbeheer.

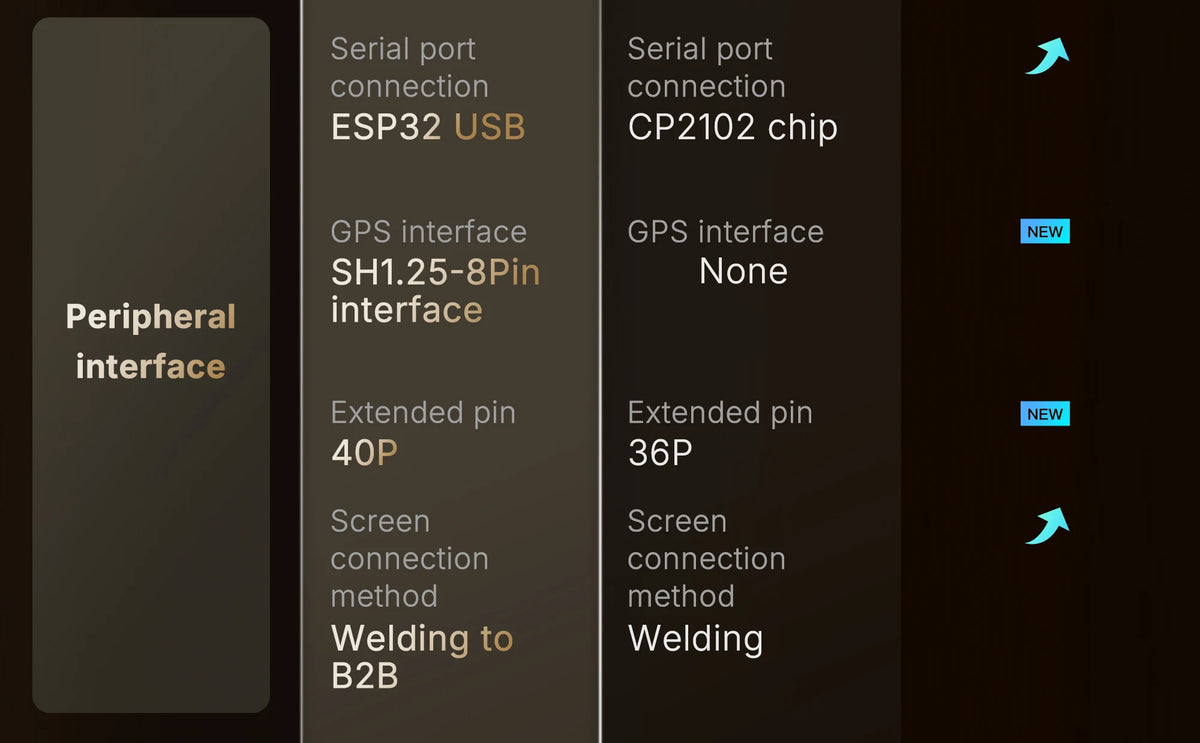

• Toegevoegde SH1.25-8Pin GNSS-interface.

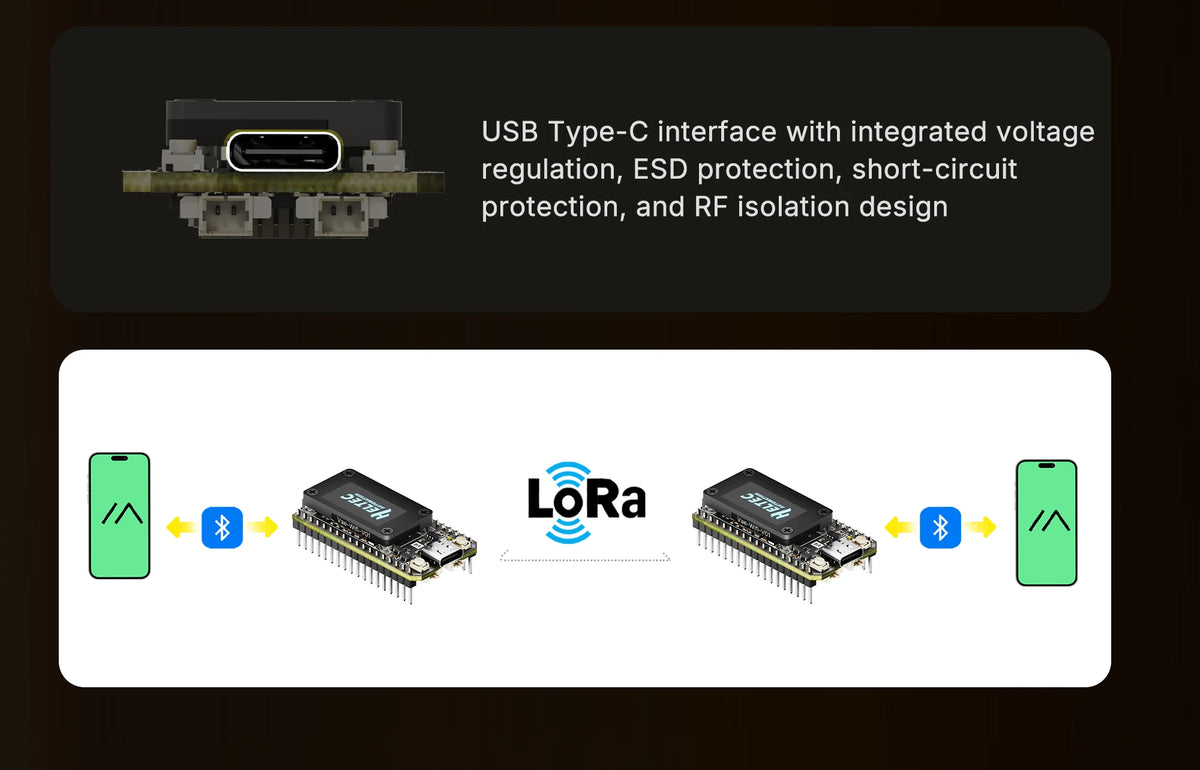

• USB Type-C-interface met geïntegreerde spanningsregeling, ESD-bescherming, kortsluitbescherming,

       en RF-isolatiedesign.

• Laag energieverbruik minder dan 20μA.

Specificaties

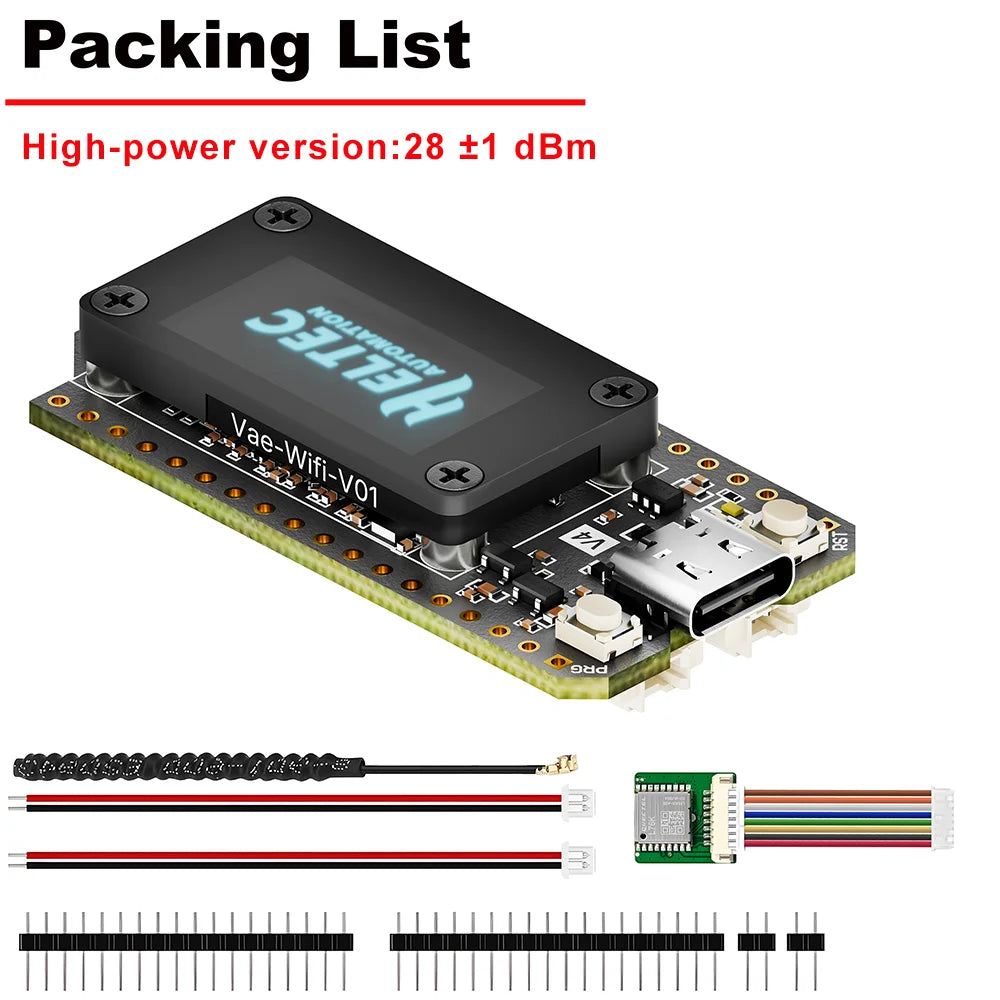

                        Twee Opties

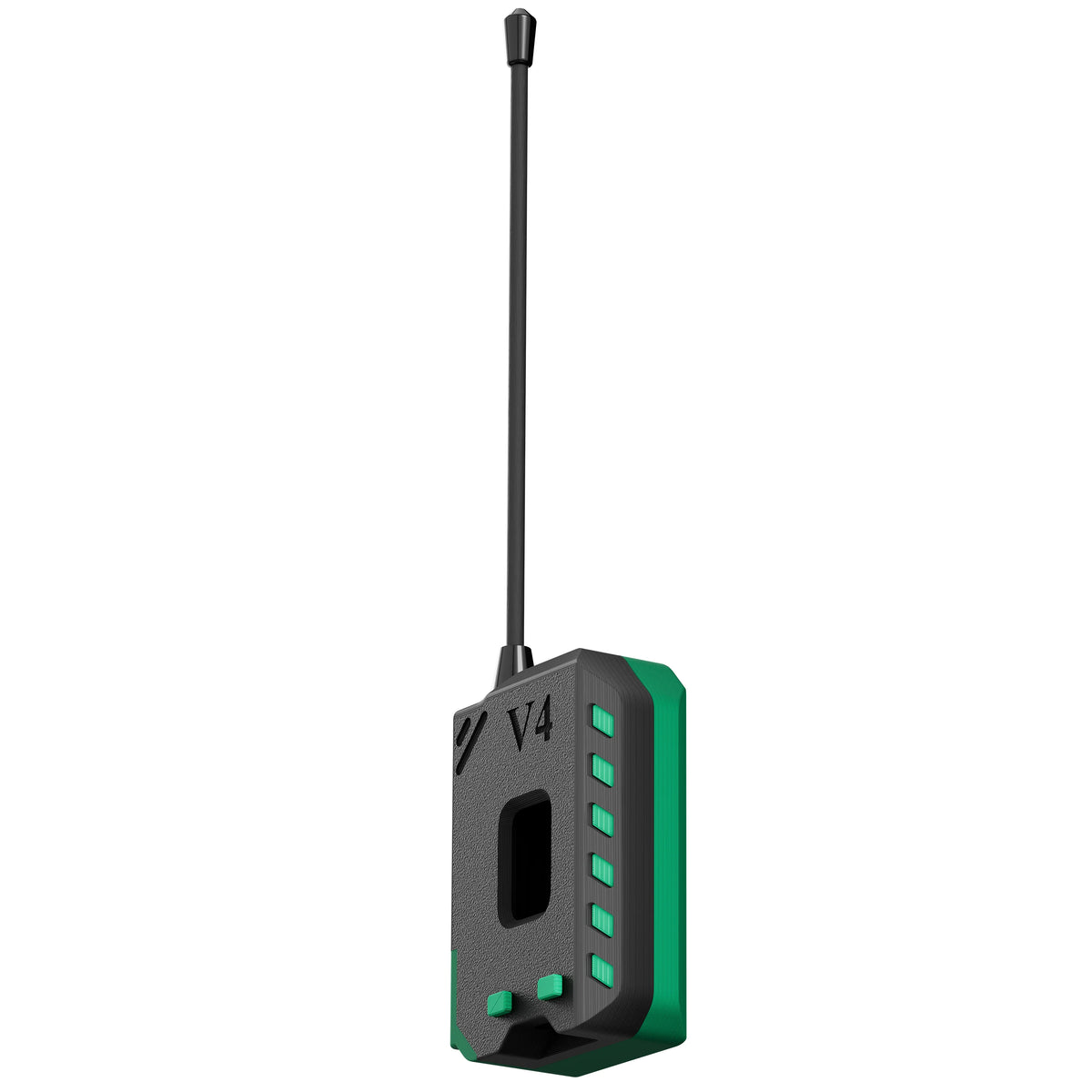

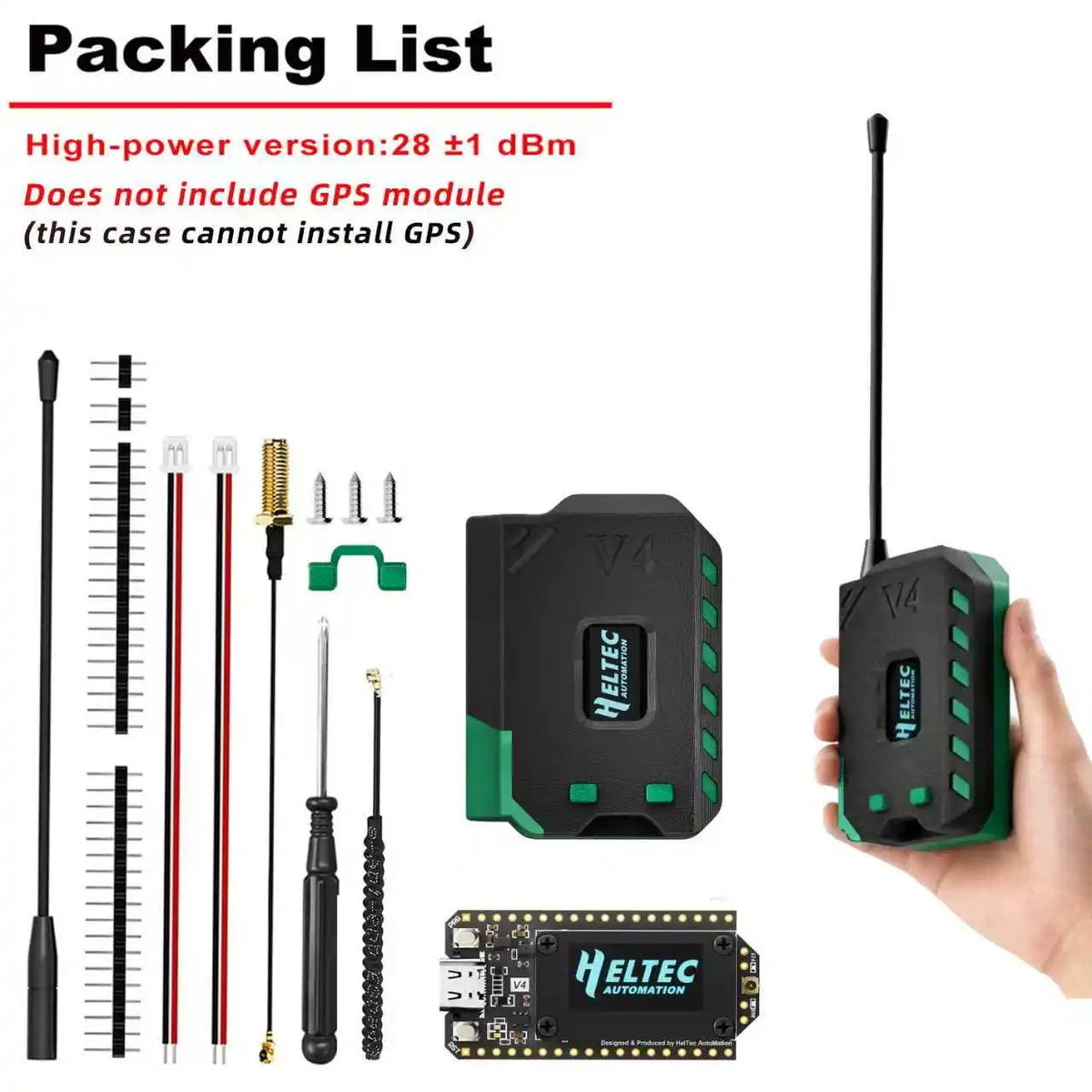

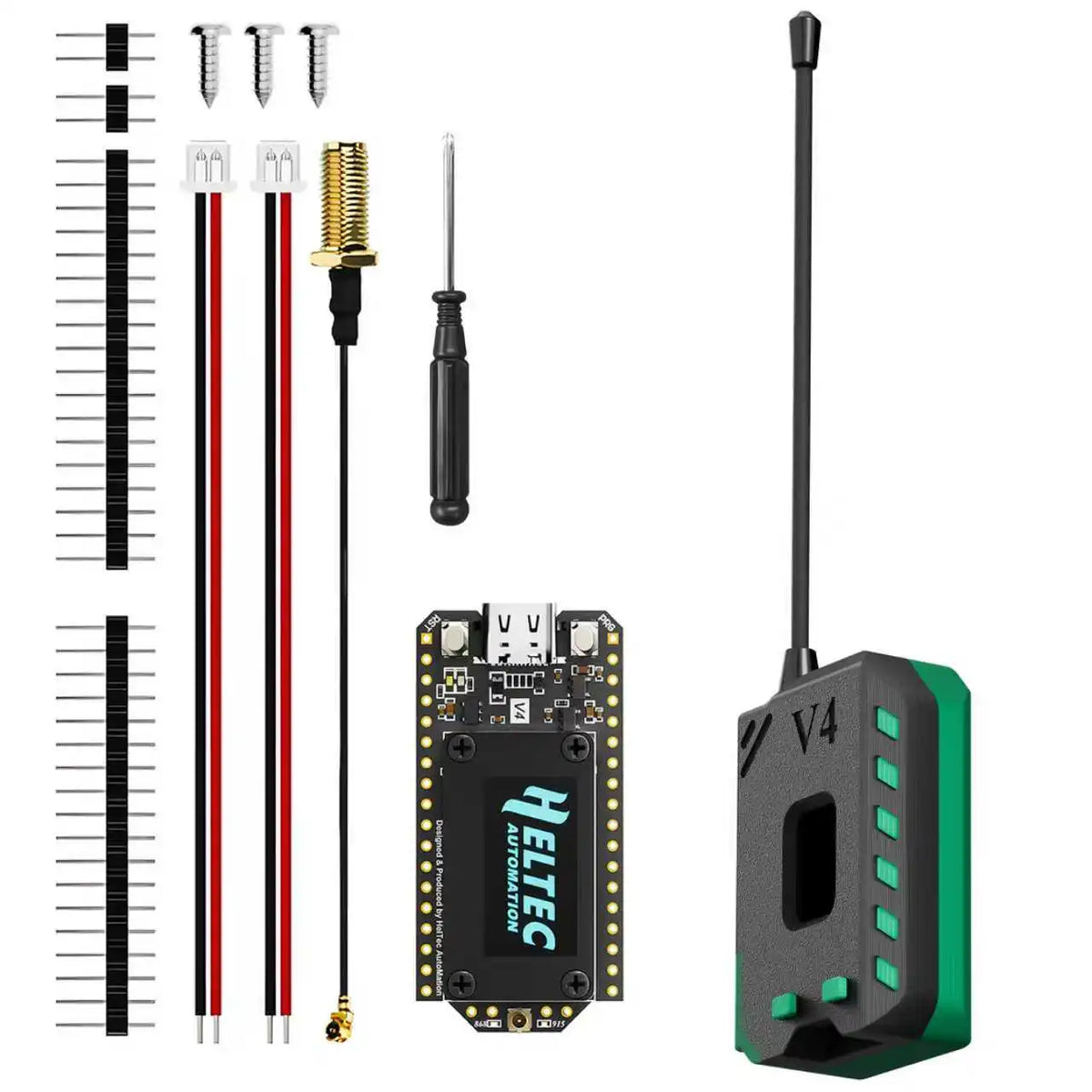

1.Standaard configuratie (met veerantenne)

2.Standaard configuratie+GPS-module (met veerantenne)

FAQ

12.4GHz-antenne

      De standaard 2.4G FPC-antenne bevindt zich aan de zijkant van de kunststof schermbeugel.

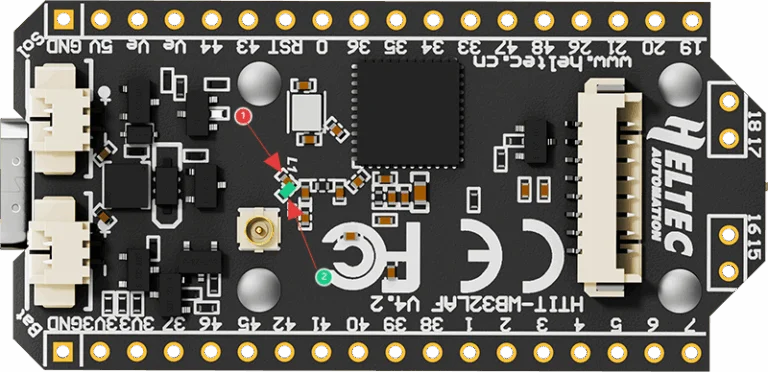

   Als u een met IPEX verbonden 2.4G-antenne wilt gebruiken, moet u de inductor markering ① in

   de onderstaande diagram verwijderen en een 0-ohm-weerstand (of ander geleidend metaal of kabel) op positie

   ② toevoegen om verbinding te maken met de IPEX-interface.

2Welke ontwikkelingsmethoden ondersteunt het?

       ●Arduino

       ●Micro Python

       ●Platform.io

       •Espressif IDE

    We raden sterk aan Arduino te gebruiken. We bieden volledige technische ondersteuning en leveren complete

    LoRaWAN-code voor ESP32 Arduino-framework.

3Wat is het type batterijstekker?

      Je kunt dit type aansluiting vinden door te zoeken naar “SH1.25 x 2”.

4Kan ik een versie zonder OLED-display bestellen?

      Natuurlijk, neem contact op met onze verkoopmedewerkers en geef uw ideeën door.

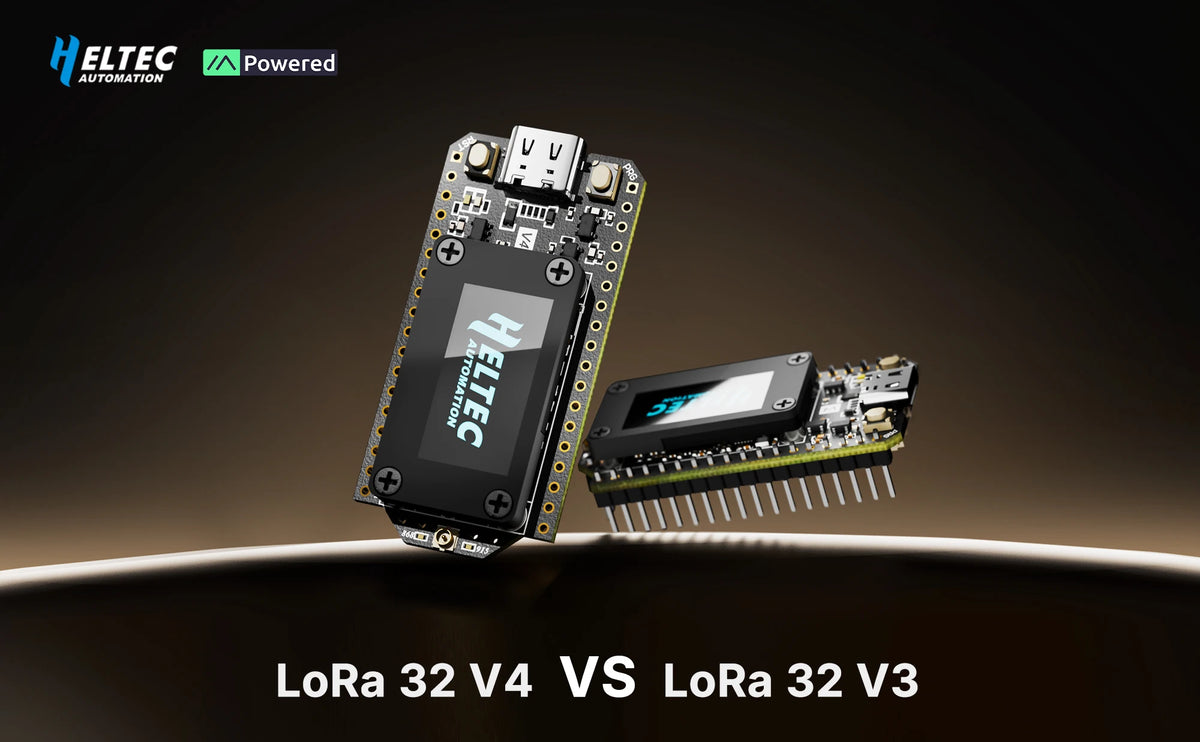

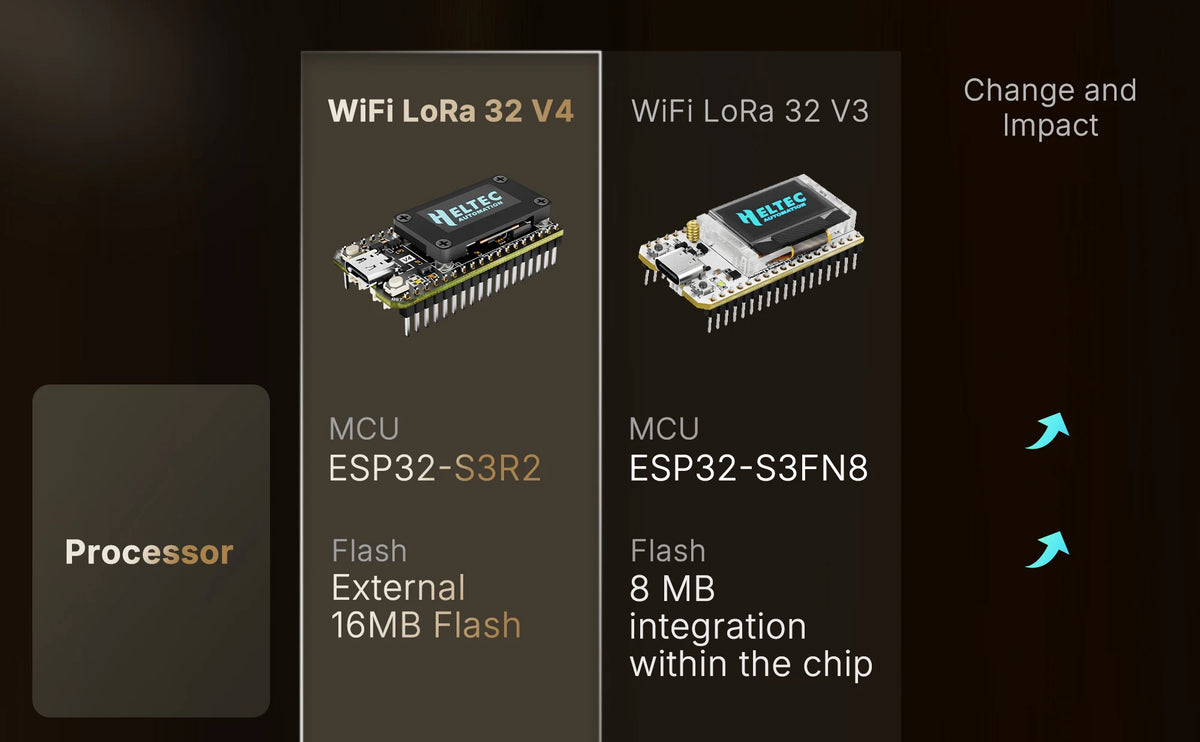

5Zijn V3 en V4 compatibel?

      Ze zijn in de meeste scenario's compatibel.

      Aangezien V4 dezelfde reeks chips gebruikt als V3, dezelfde OLED heeft en vrijwel identieke

      pinda-layout, kunnen V3 en V4 in het grootste deel van de gevallen abusievelijk worden gebruikt.

      Echter, vanwege het verhoogde zendvermogen, komen zendevermogen-instellingen in sommige code mogelijk niet langer direct overeen met de daadwerkelijke uitgang.

6Kan geen code uploaden

      Probeer de volgende stappen:

      1.Probeer een andere USB-kabel te gebruiken.

      2.Zet BootLoader-modus aan. Er zijn twee methoden om deze modus te betreden:

      ●Houd de PRG-knop ingedrukt, sluit de USB-C-kabel aan, laat dan de PRG-knop los.

      ●Sluit de USB-C-kabel aan, houd de PRG-knop ingedrukt, druk eenmaal op de RST-knop en laat vervolgens

        de PRG-knop los.
