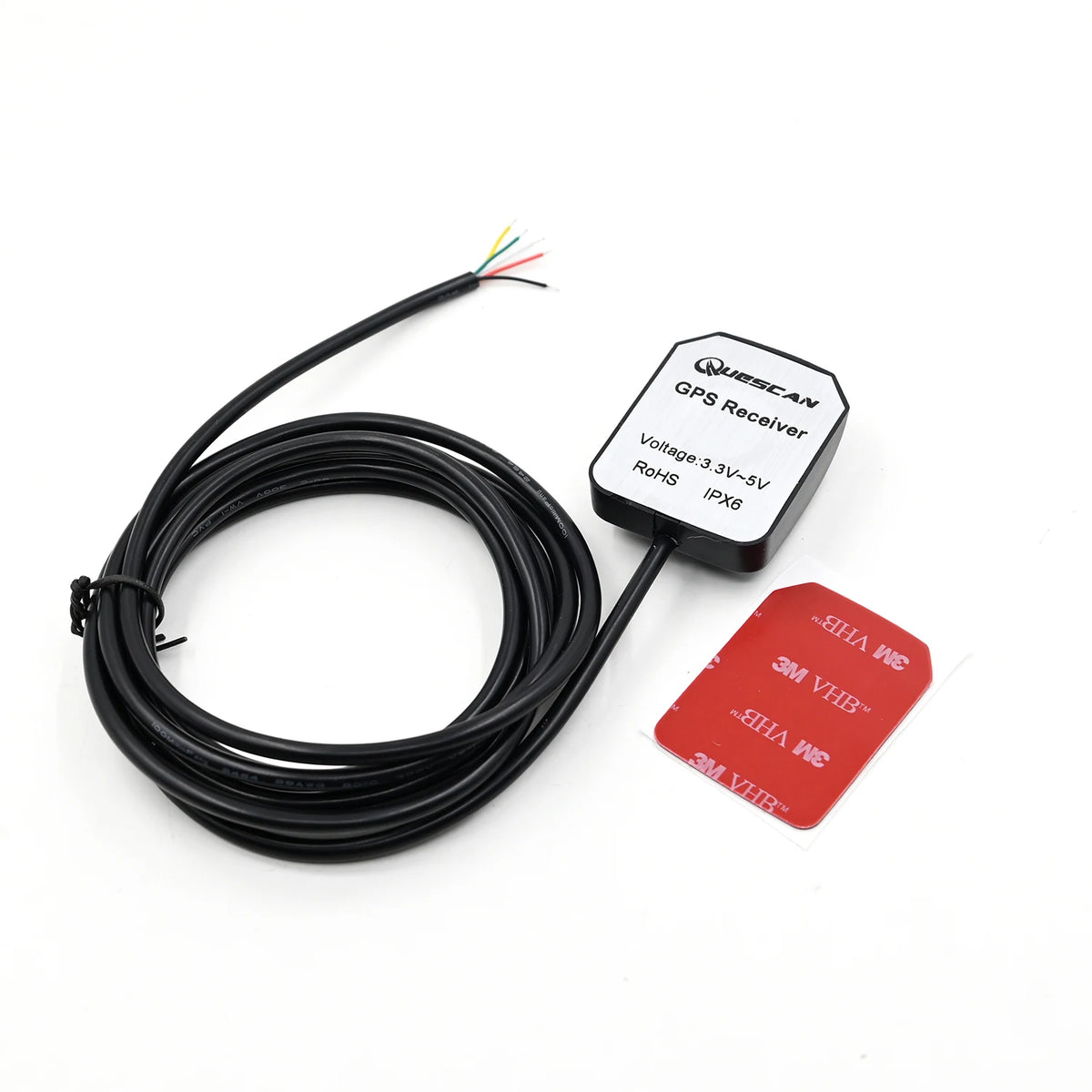

QUESCAN M10 smart GPS GNSS-mottaker GPS Galileo GLONASS BeiDou QZSS SBAS antennemodul NTP GPS 1PPS PPS-timing,1-25Hz
SPECIFICATIONS
Baudrate: 4800-921600bps.default 38400
Brand Name: QUESCAN
Cable length: 2 meters
Chipset: UBX-M10050-KB
Cold Start: 23S
GNSS: GPS GLONASS Galileo Beidou QZSS SBAS
GPS type: Receiver & Antenna
High-concerned chemical: none
Hot Start: 1S
IS It With PCB: No
Model Name: M10TTL
Nav. rate: default 1Hz.max25Hz
Origin: Mainland China
Positioning accuracy: 1.5m CEP
Power: DC 3.3V-5V
Protocol: NMEA0183,UBX
Signal level: TTL
Speed accuracy: 0.05m/s
Time precision: 30ns
Oversikt
Quescan M10TTL GNSS-mottaker har ubx M10-standarden for presis GNSS-plattform og gir eksepsjonell følsomhet og tilkoblingstid for alle L1 GNSS-signaler. M10TTL støtter en maksimal posisjoneringsoppdateringsfrekvens på 25 Hz (må konfigureres i høyytelsesmodus). M10TTL er en svært kostnadseffektiv GNSS L1-løsning.
Plattformen M10 støtter samtidig mottak av fire GNSS (GPS, GLONASS, Galileo og BeiDou) med QZSS SBAS aktivert. Det høye antallet synlige satellitter gjør at mottakeren kan velge de beste signalene. Dette maksimerer tilgjengelig posisjon, spesielt under utfordrende forhold som i dype bygater.
UBX Super-S (Super-Signal) teknologi tilbyr stor RF-følsomhet og kan forbedre dynamisk posisjonsnøyaktighet med små antenner eller i ikke-linjestrøm-scenarier.
M10TTL GNSS-mottaker har innebygd Flash-minne og støtter tilpasning av ulike konfigurasjoner av mottakeren.

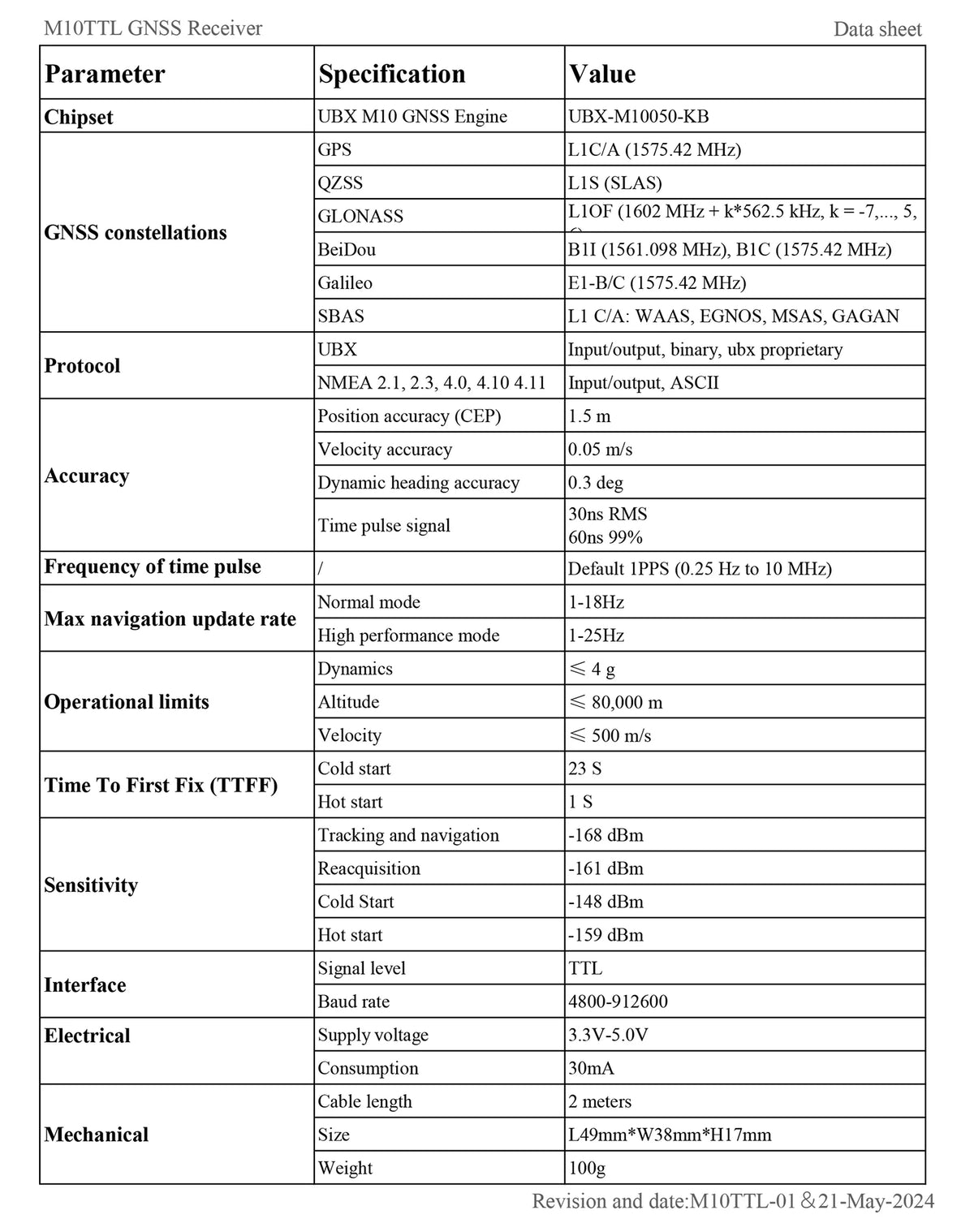

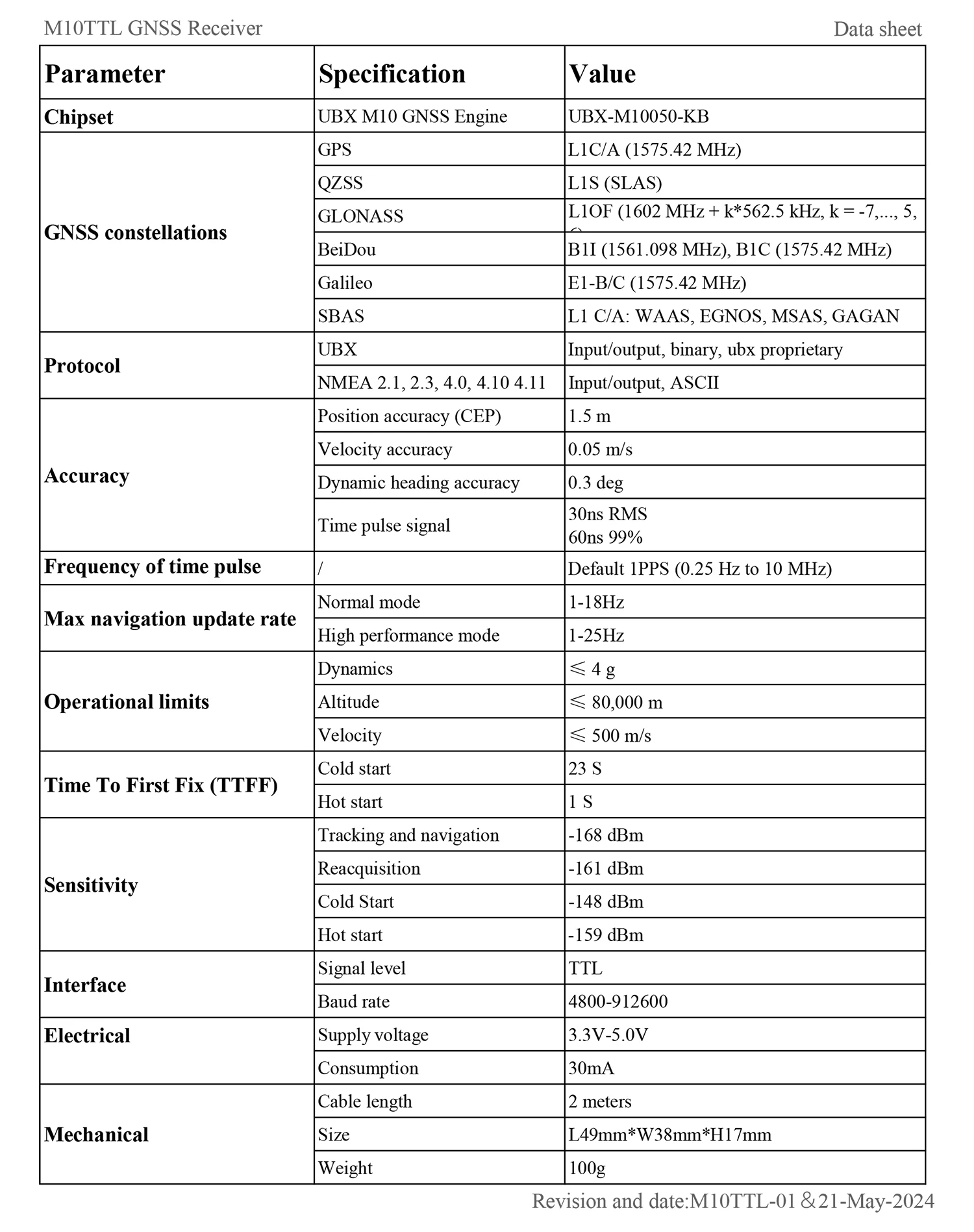

Spesifikasjon

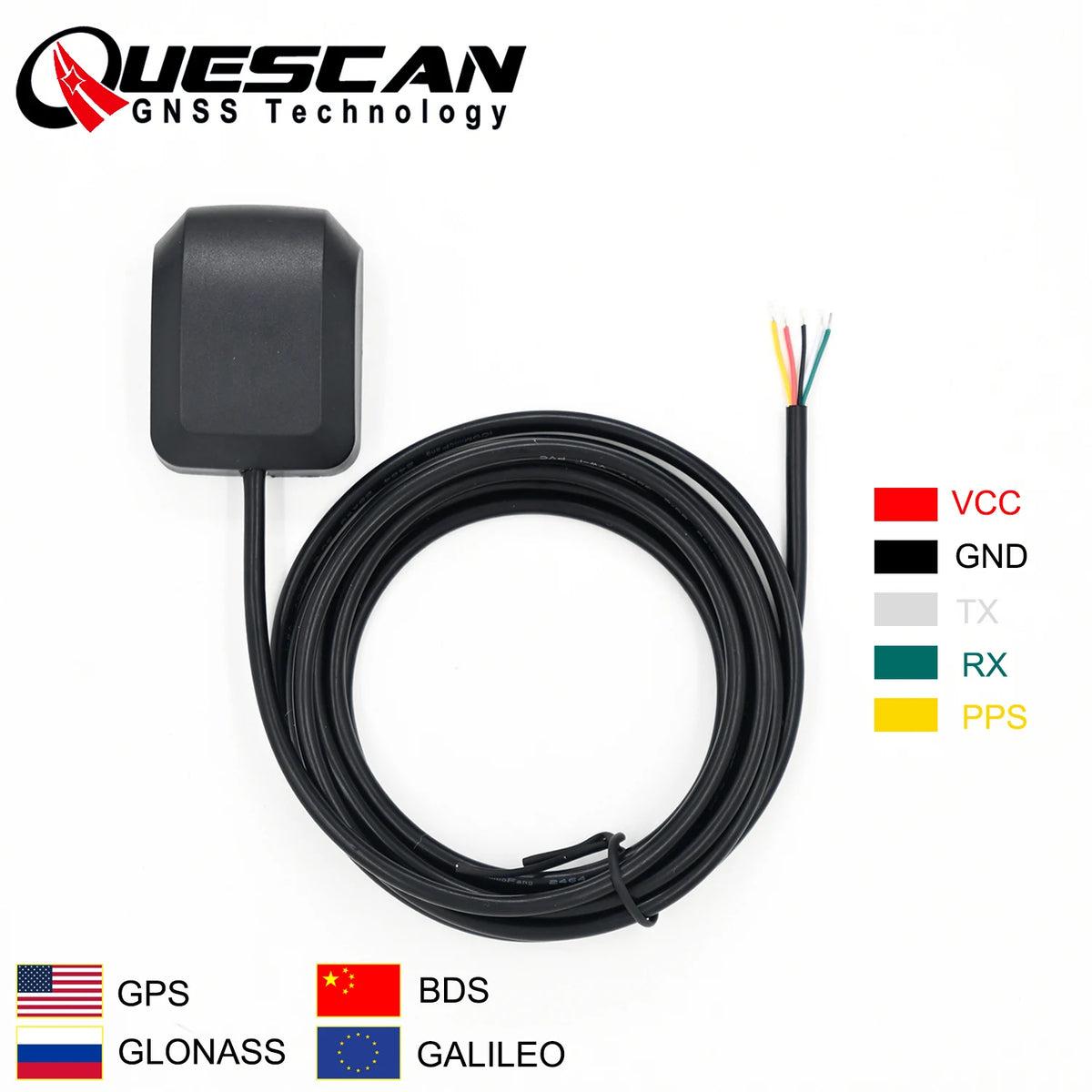

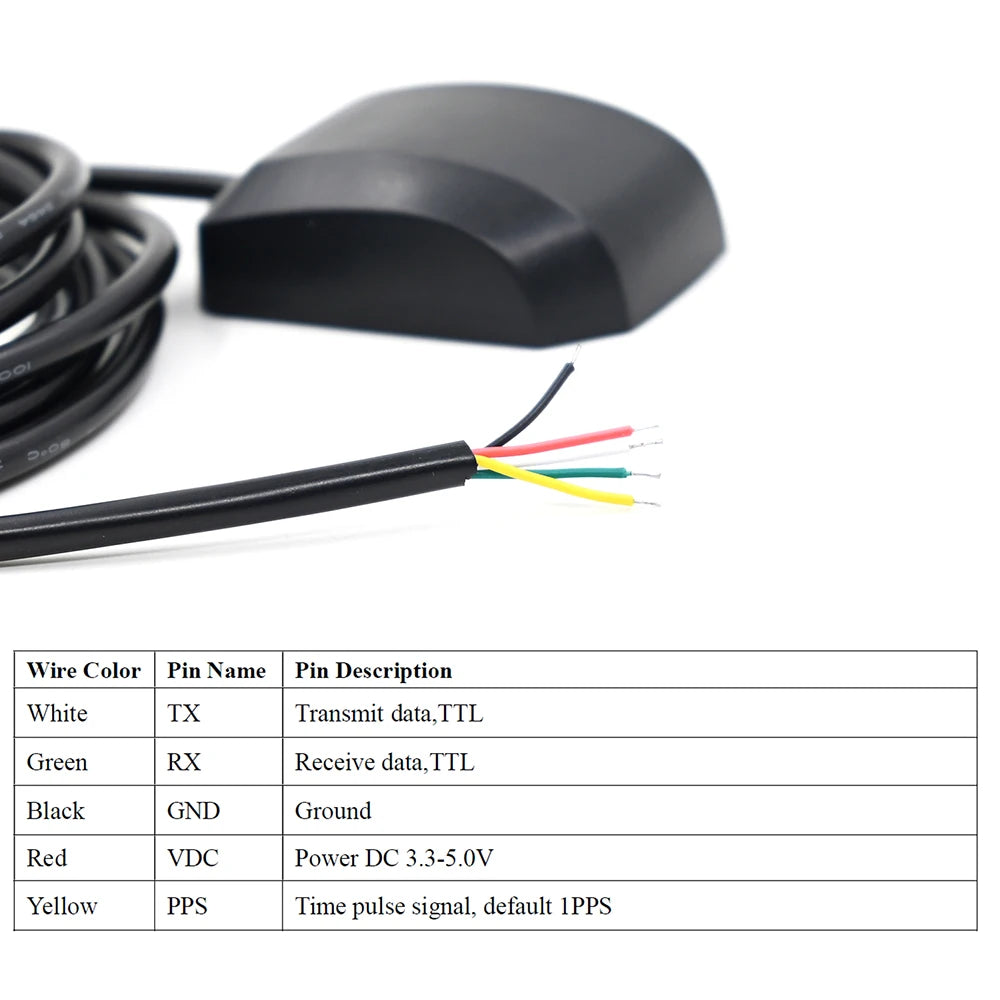

Pin-definisjon
Støttede GNSS-konstellasjoner
M10TTL er en samtidlig GNSS-mottaker som kan motta og spore flere GNSS-systemer. Den enkle RF-front-end-arkitekturen gjør det mulig å motta flere GNSS-konstellasjoner samtidig. Mottakeren kan konfigureres for et utvalg av GNSS-konstellasjoner for å oppnå lavere strømforbruk.
Factory-innstillingene på M10TTL er samtidlig mottak av GPS, Galileo, GLONASS og BeiDou B1C med QZSS og SBAS aktivert.

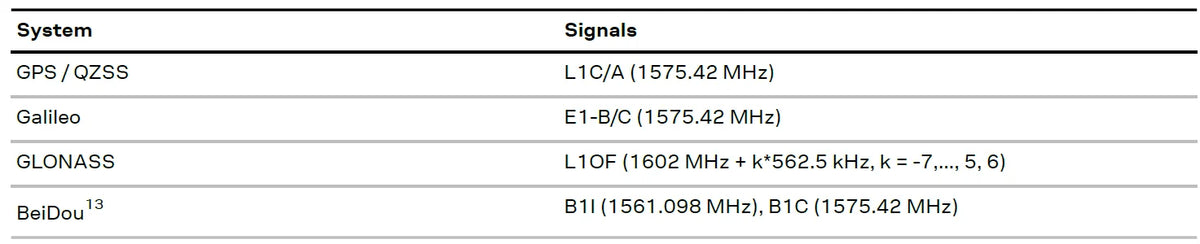

Følgende GNSS og deres signaler støttes:

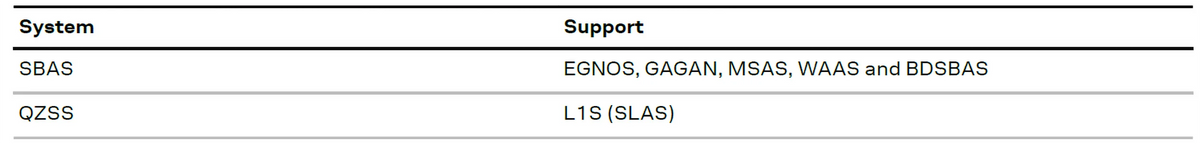

Følgende augmenteringssystemer støttes:
1.BeiDou B1I kan ikke aktiveres samtidig med BeiDou B1C eller GLONASS L1OF.
2.Augmenteringssystemene SBAS og QZSS kan bare aktiveres hvis GPS-drift også er aktivert.

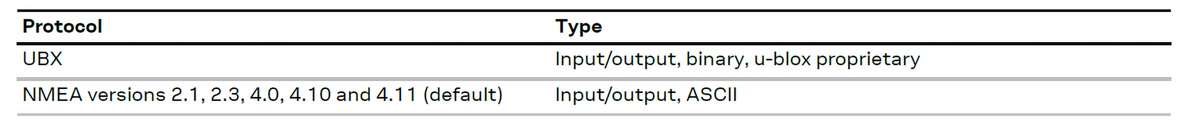

Støttede protokoller
For mer detaljer, se offisielle dokumenter.
Factory Settings
•GPS+Galileo+GLONASS+BeiDou+QZSS+SBAS.
•38400 baud, 8 bits, ingen paritetsbit, 1 stoppbit.
•1Hz navigasjonsoppdateringsfrekvens.
•1PPS tidsuspuls
•NMEA versjon 4.11.
•Inngangsmeldinger: NMEA og UBX.

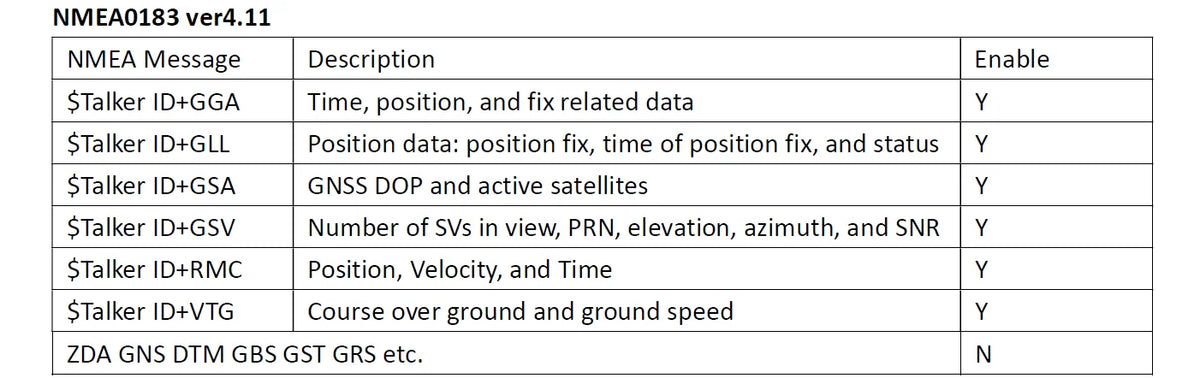

•Utgangsmeldinger: NMEA GGA, GLL, GSA, GSV, RMC, VTG og TXT.
Hovedlyttens ID inkluderer:
GP-GPS/BD eller GB-Beidou/GA-Galileo/GL-GLONASS/GQ-QZSS/GN-Mere enn én konstellasjon

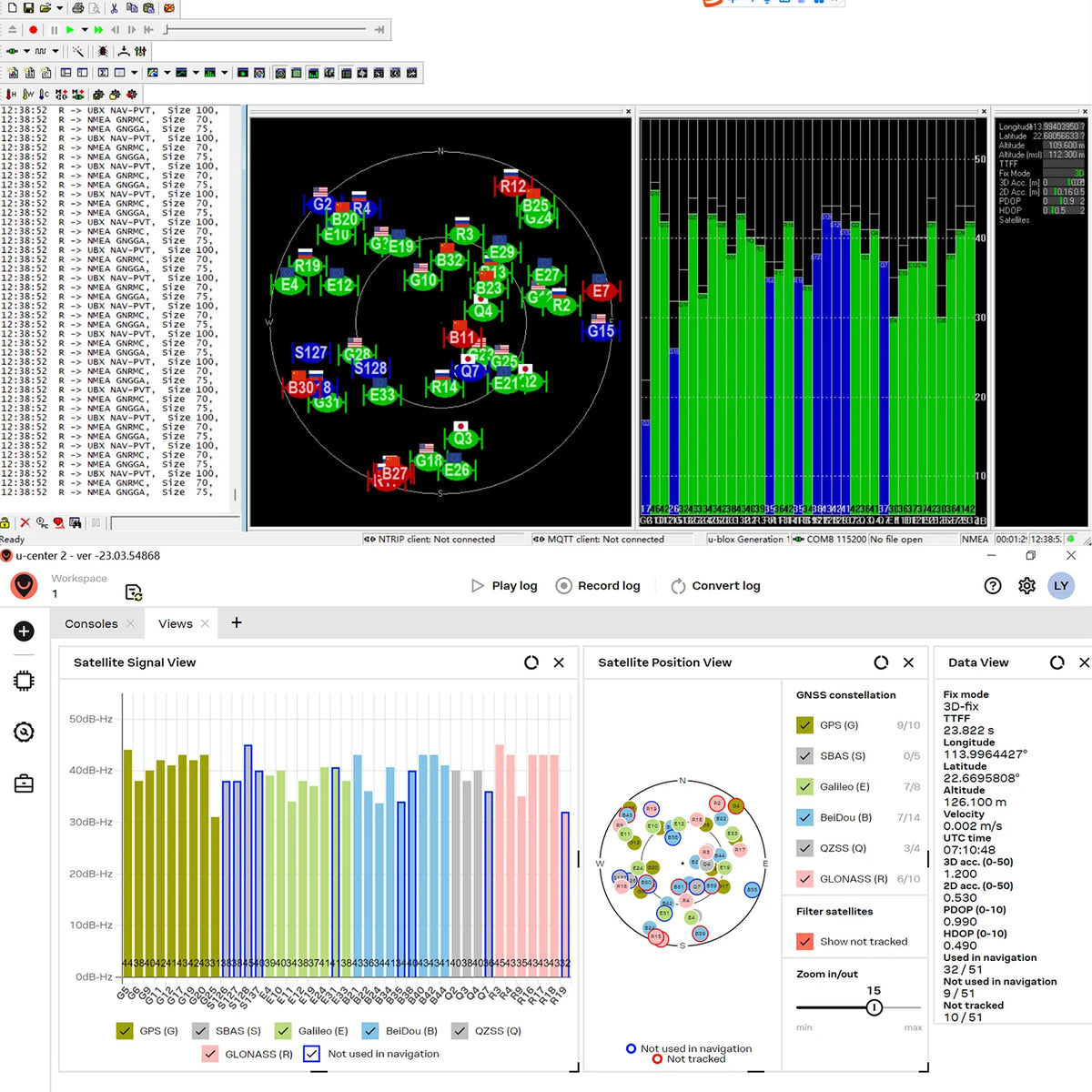

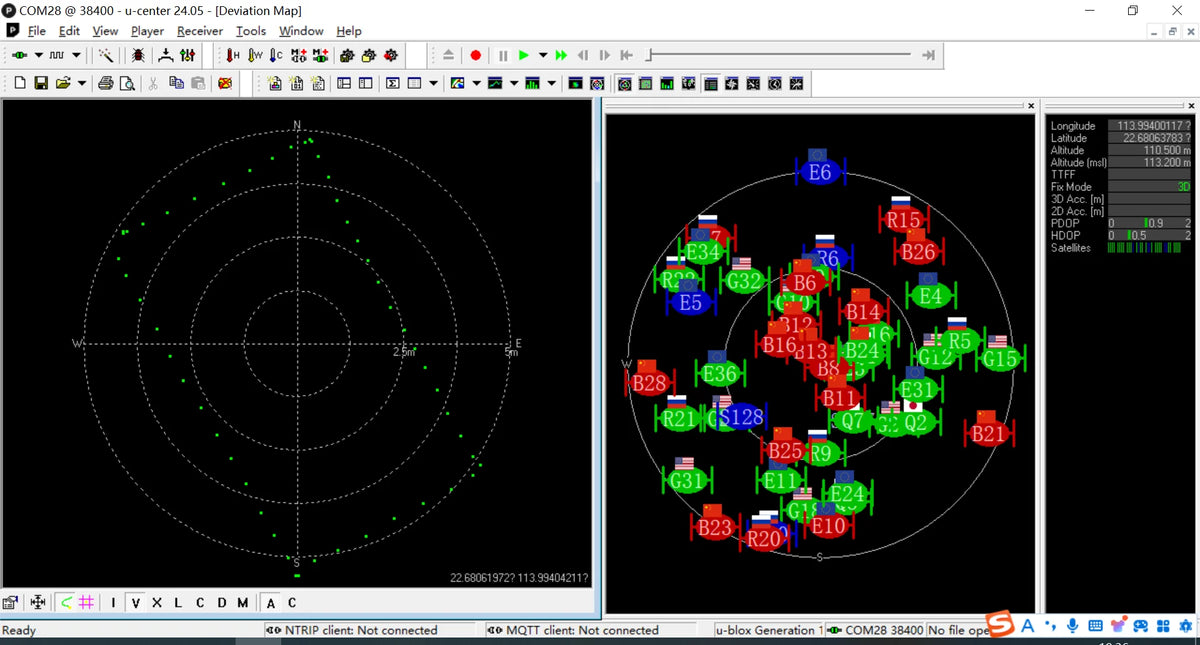

Ytelse
GPS+Galileo+GLONASS+BeiDou
Programvare

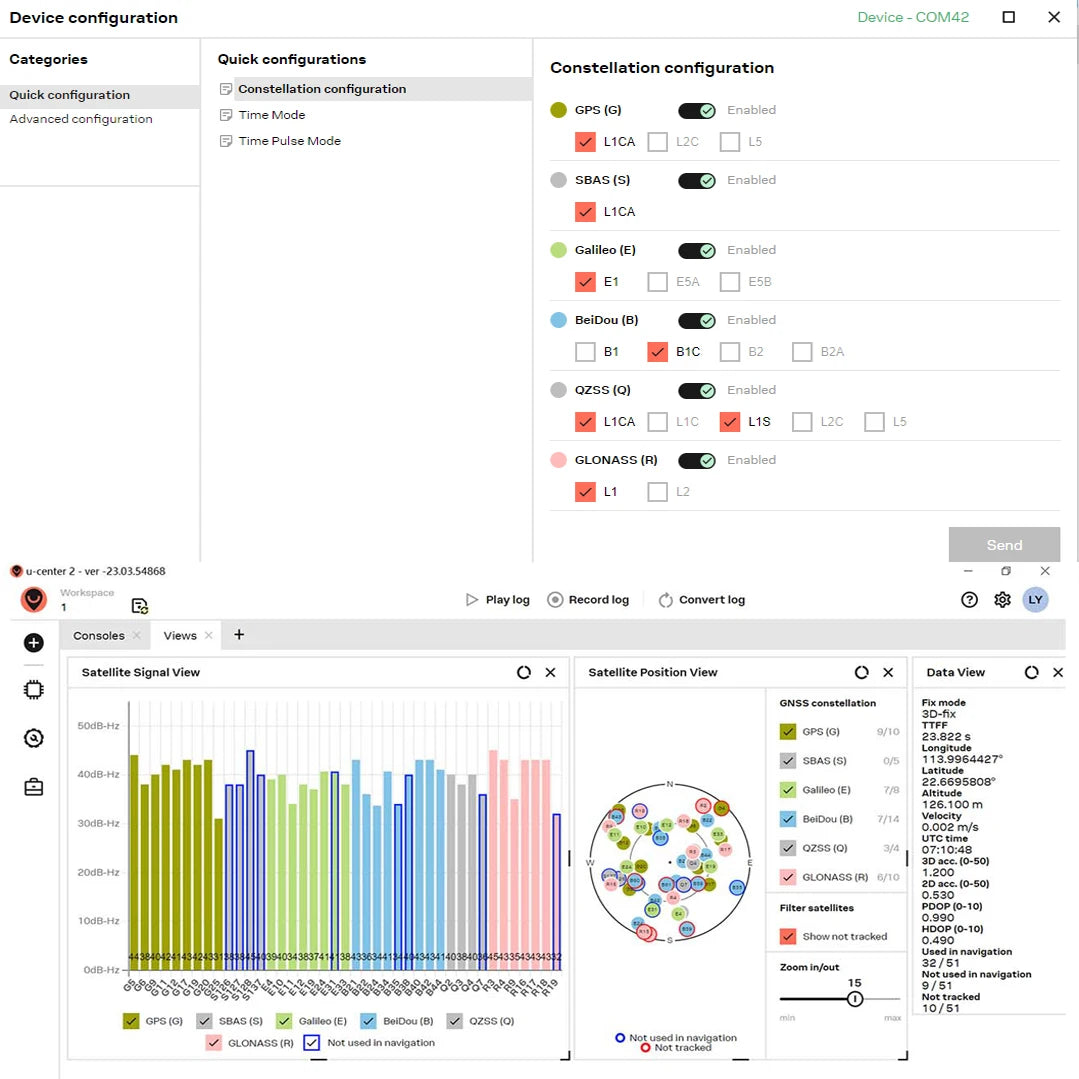

Offisiell GNSS-vurderingsprogramvare for Windows: U-center 2
