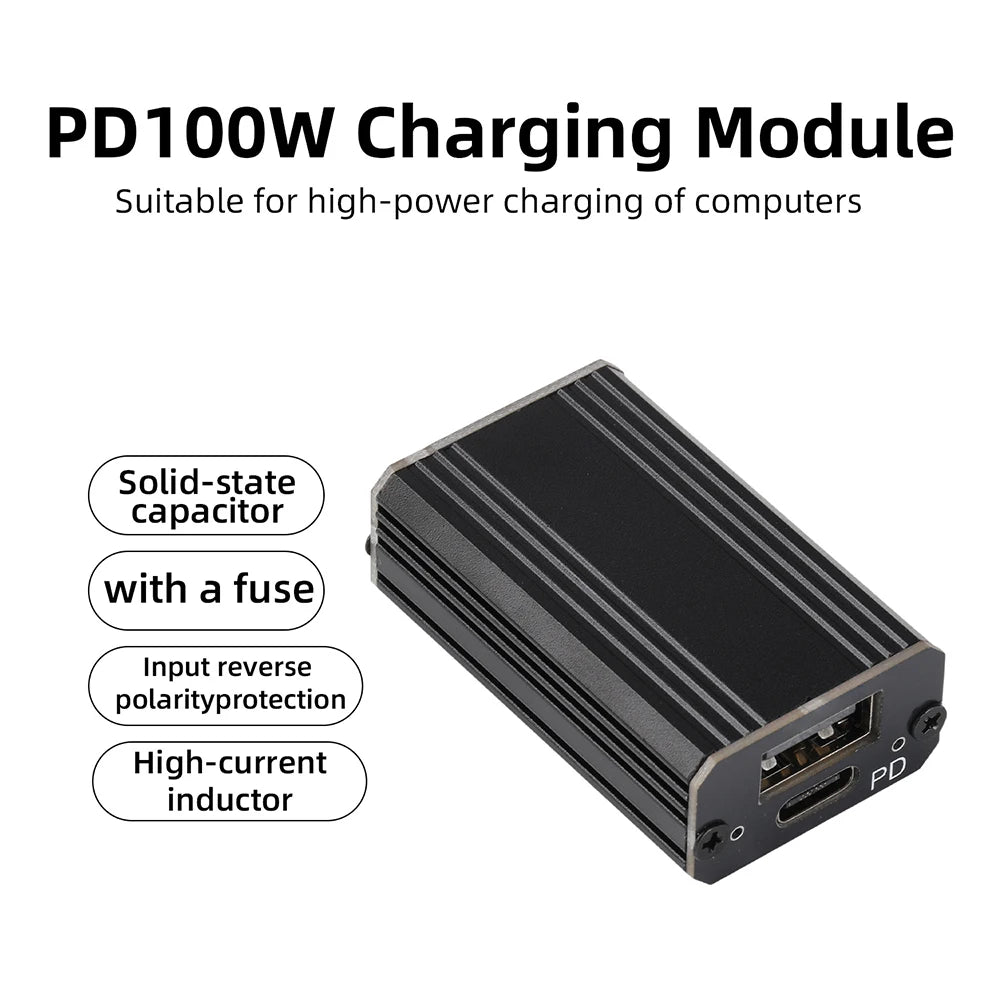

DC-nedkonverteringsmodul for USB-lading med PD-støtte
Bygg inn et USB-ladepunkt i et riktig utformet DC-prosjekt. Denne nedtrinnsmodulen kombinerer USB-A- og USB-C-utganger med støtte for hurtigladeprotokoller.

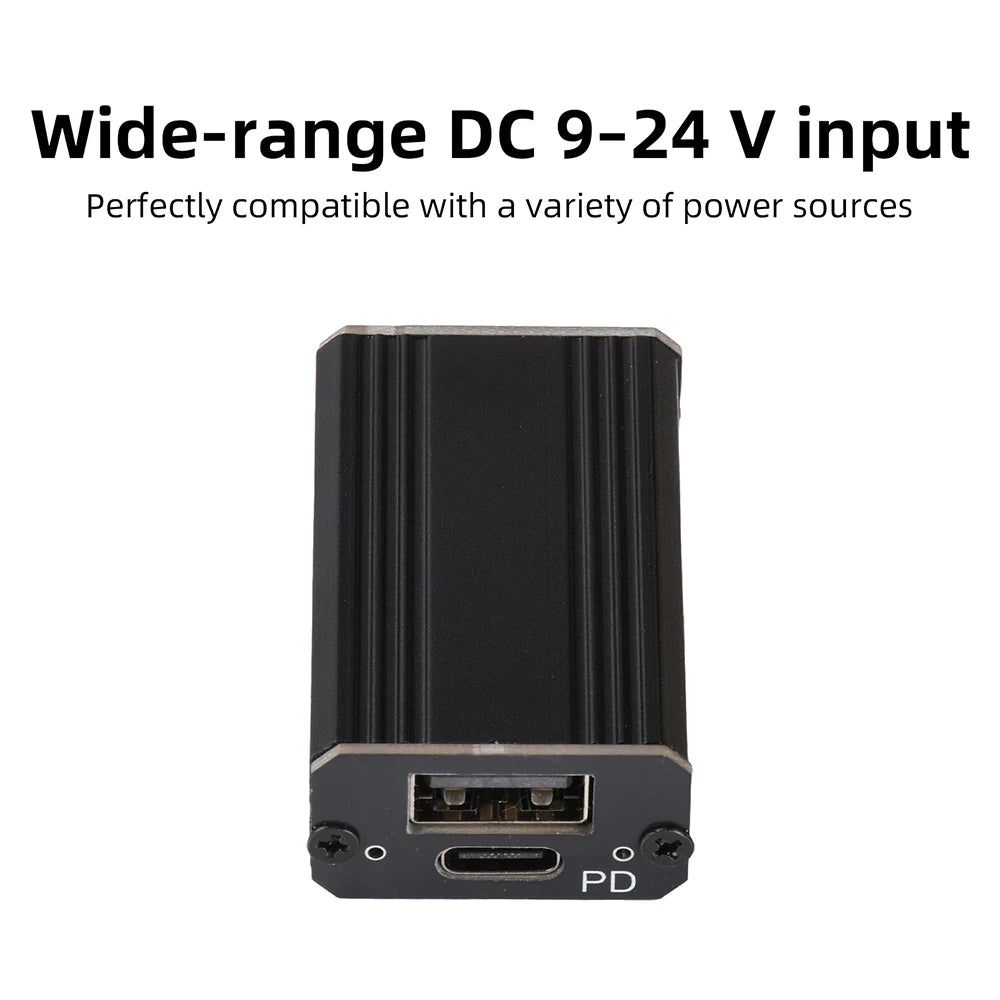

✅ Bruk en egnet DC-kilde - Modulen godtar en kompatibel inngang i det anbefalte området på 9-24 V.

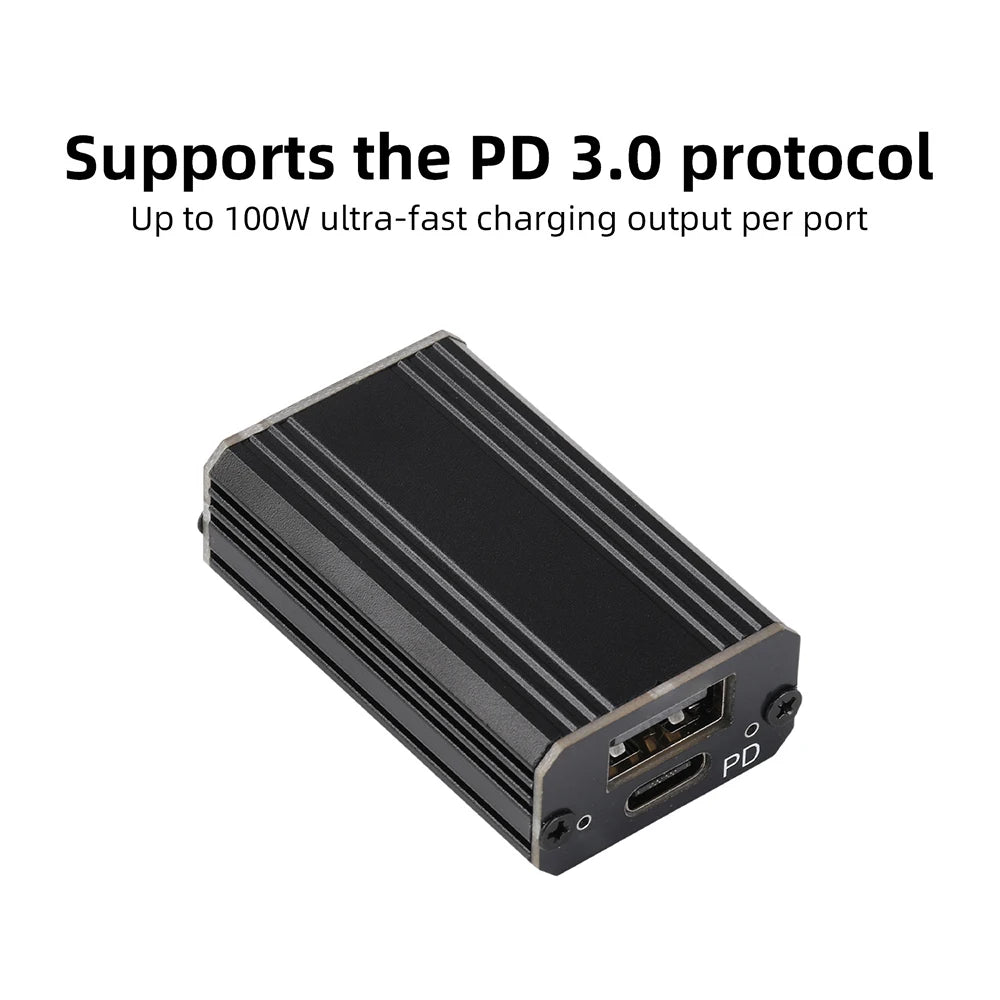

✅ Lad kompatibelt USB-C-utstyr - PD-forhandling gir riktig støttet utgangsmodus.
✅ Velg mellom to utganger - USB-A og USB-C passer til ulike ladekabler.
En buck-modul senker spenningen i stedet for å øke den
For å oppnå den oppgitte modusen på 20 V / 5 A må inngangsspenningen være minst de angitte 22 V, og effekten må være tilstrekkelig. En inngang på 12 V kan ikke gi en utgang på 20 V.
Maksimal effekt for én port er oppgitt til 100 W under de nødvendige forholdene. Når begge portene er i bruk, reduseres den oppgitte effekten til 5 V / 2 A per port uten hurtiglading. Bruk et egnet kabinett, ledningsnett og en beskyttet strømforsyning.

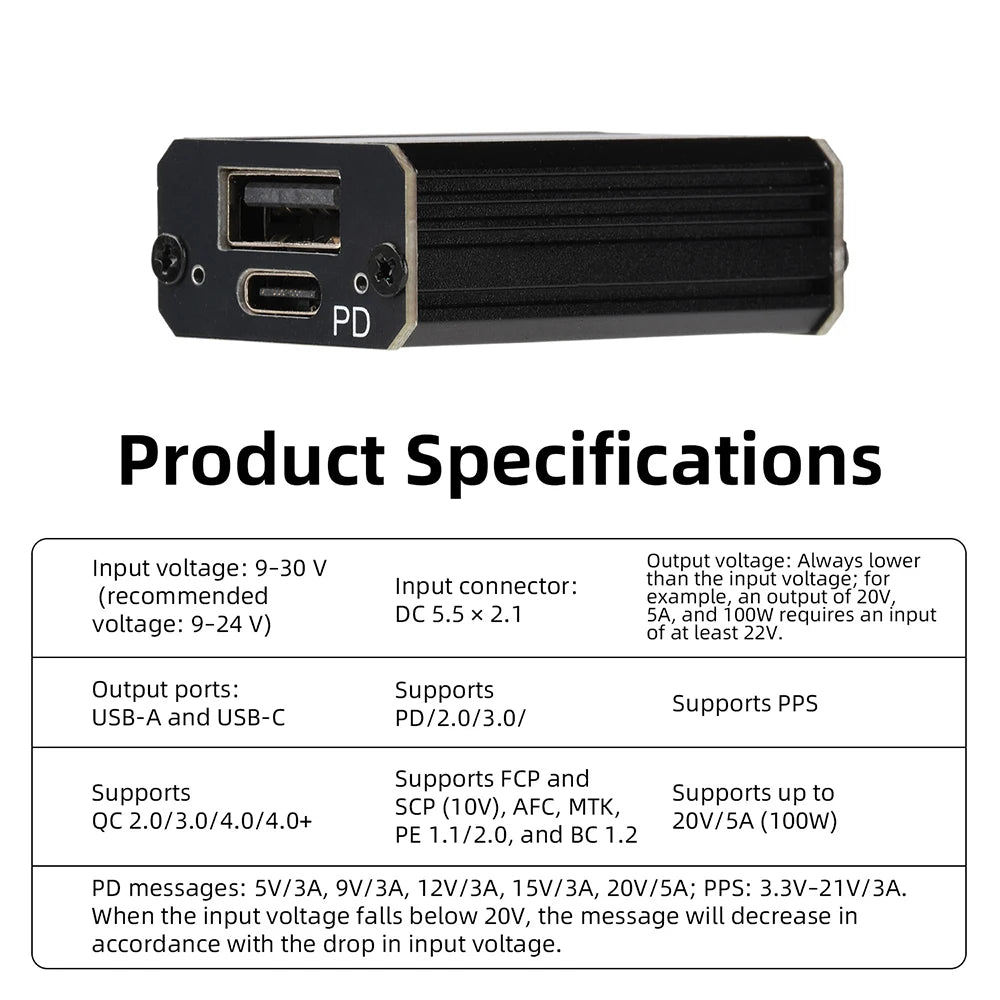

Tekniske detaljer
- DC-nedtrinnsmodul for lading
- Anbefalt inngang: 9-24 V

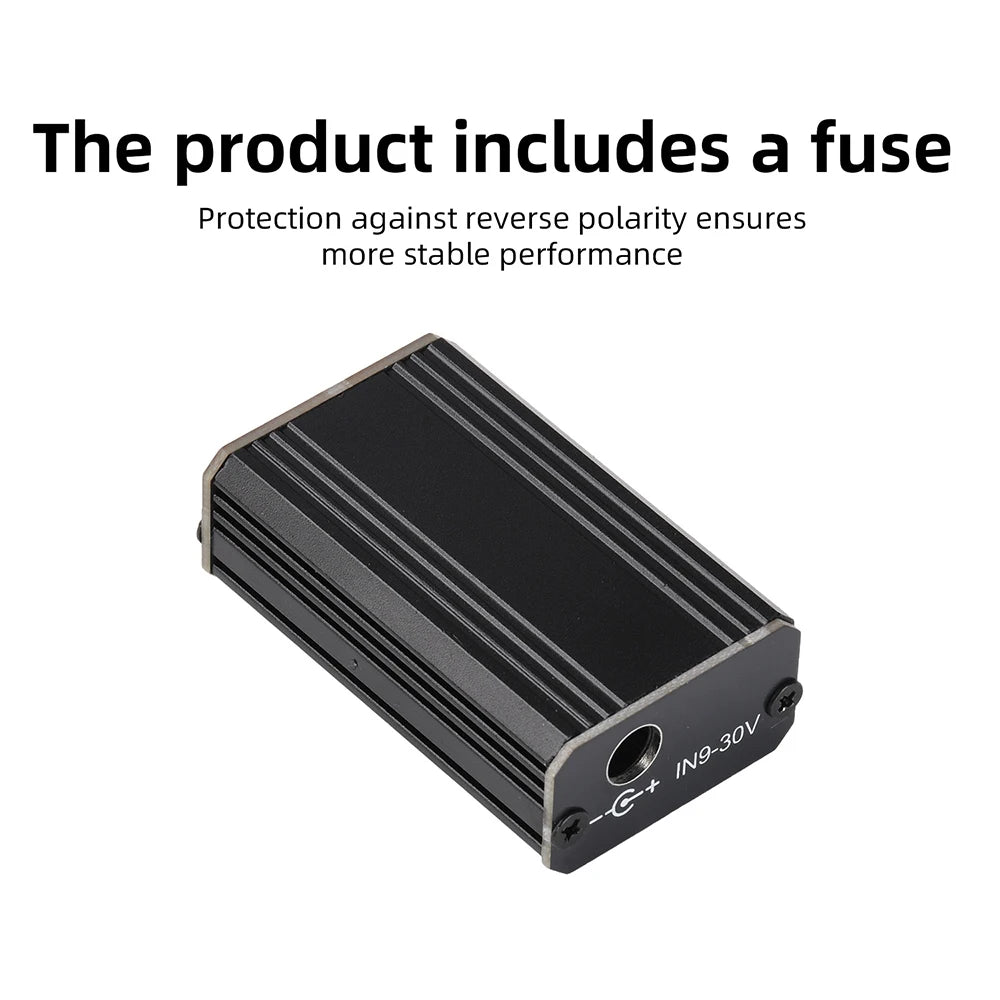

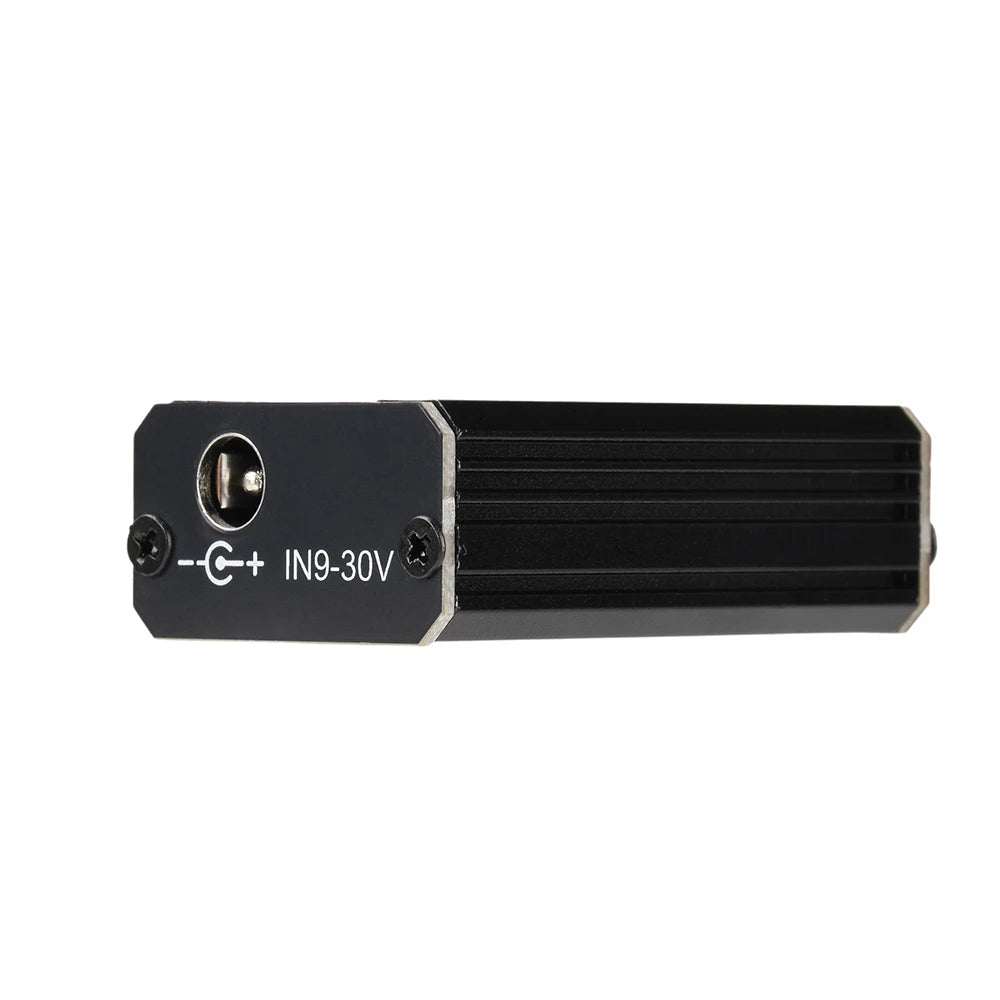

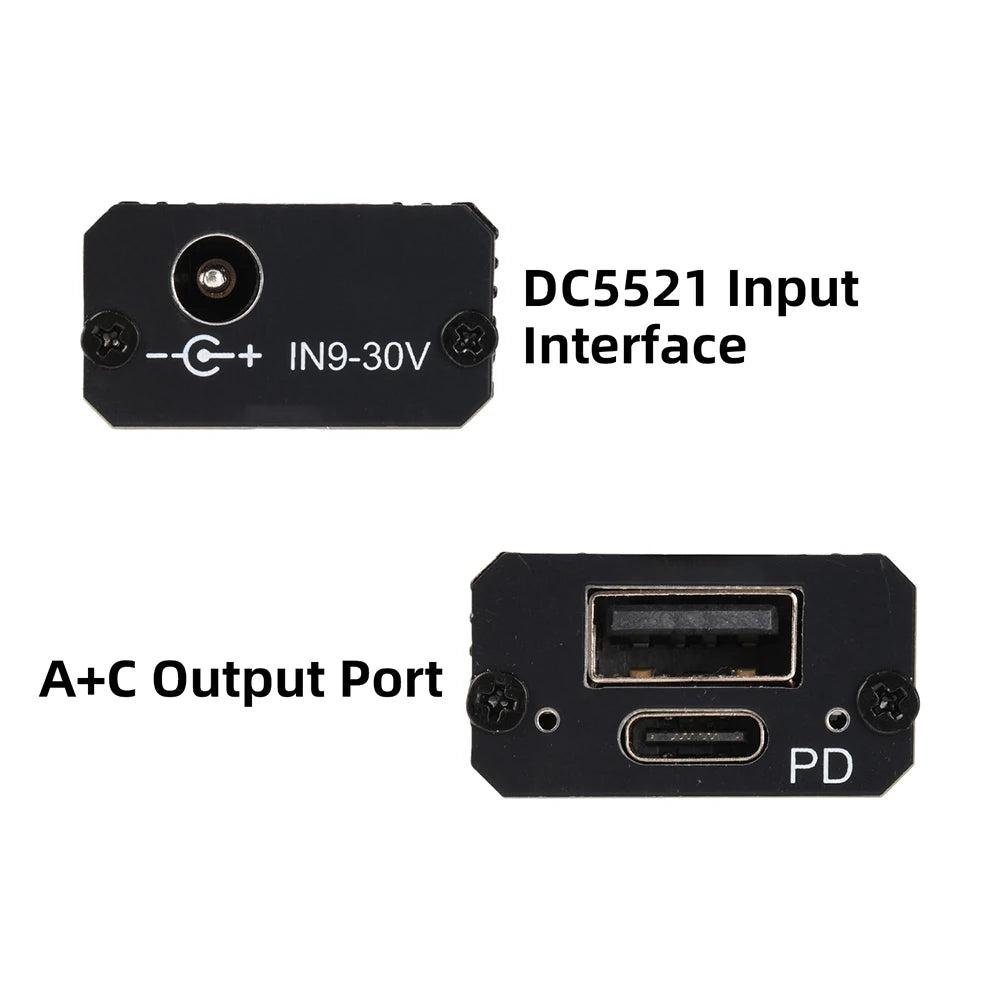

- 5.5 x 2.1 mm-inngangskontakt
- USB-A- og USB-C-utganger
- PD-støtte
- Maksimalmodus avhenger av inngang og belastning
- Kun modul
Velg en passende DC-kilde til ladeprosjektet ditt med modulen.
