SPECYFIKACJE

Nazwa marki: NONE

Wysoki poziom chemiczny: none

Materiał: Mieszanina

Pochodzenie: Główny rząd Chin

Wyjście: Cyfrowy sensor

Teoria: Czujnik Halla

Typ: Bio-czujnik

Użycie: Czynnik pozycjonowania

is_customized: Tak

Witamy w naszym sklepie! Zapewniamy towary o korzystnym koszcie, niezawodną jakość i szybka wysyłka. W razie problemów prosimy o wiadomość, zawsze jesteśmy do dyspozycji.

Opis produktu

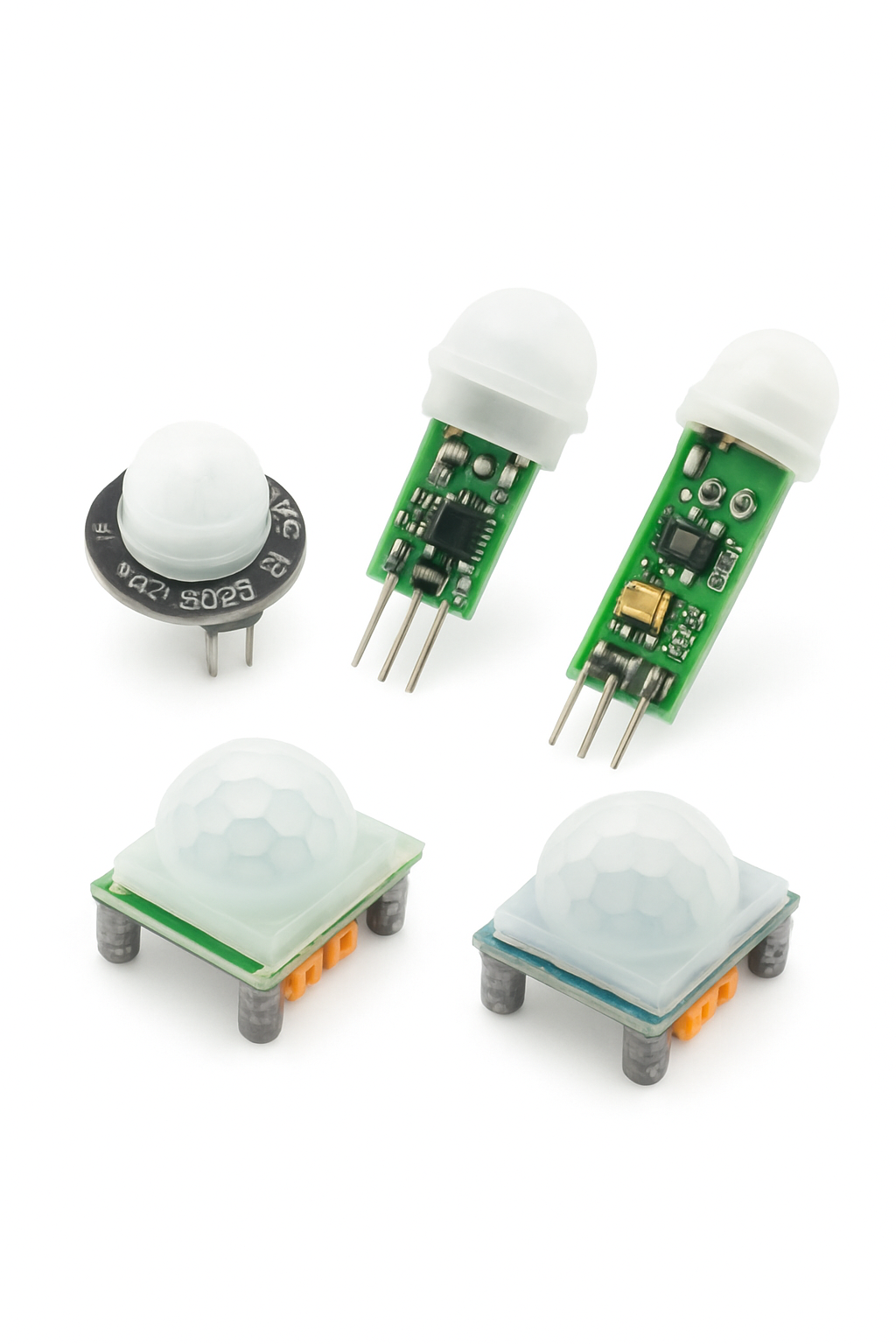

HC-SR501

1. Zasilanie robocze: DC5V do 20V

2. Zużycie energii statyczne: 65

3. poziom wyjścia: wysoki 3.3V, niski 0V

4. czas opóźnienia: regulowany (0,3 s ~ 18 s)

5. embargo czasowy: 0,2 sekundy

6. tryb wyzwalania: l niepowtarzalny, h może być powtarzalny, domyślna wartość dla h

7. zasięg indukcji: mniej niż 120 stopni stożka, do 7 metrów

8. zakres temperatury pracy:- -15~+70

9. Wymiary płytki PCB: 32*24mm, otwór śruby 28mm, średnica śruby 2mm, wymiary soczewki indukcji: (średnica): 23mm (domyślne)

Funkcje:

1. automatyczny: gdy ktoś wejdzie w zakres czujnika, sygnał wyjściowy wysokim poziomem; opóźnienie po wyjściu – wysoki poziom będzie automatycznie zamieniony na niski.

2. sterowanie światłem (opcjonalne): moduł do zlokalizowania miejsca, możesz ustawić sterowanie światłem, lub przy silnym świetle w dzień czujnik nie indukuje. Sterowanie światłem to opcja, w fabryce rezystor fotorezystora nie jest zainstalowany. Jeśli chcesz, zakup fotorezystor zainstalowany.

3. dwa tryby wyzwalania: l niepowtarzalny, h może być powtarzalny. Opcja zworki domyślnie ustawiona na h.

A. tryb niepowtarzalny: po wyjściu sygnału wysokiego z czujnika, opóźnienie mija, wyjście automatycznie przełącza się na niski.

B. tryb wyzwalania powtarzalnego: podczas wysokiego poziomu wyjścia, jeśli w zakresie czujnika wykrywane są lata, wyjście pozostaje wysokie, dopóki ludzie nie opuszczą, następnie opóźnienie powoduje przejście na niski poziom (moduł detekcji indukcji wydłuża czas opóźnienia po każdej aktywności ciała ludzkiego, a ostatni aktywny czas stanowi punkt początkowy dla czasu opóźnienia).

4. czas czarowania indukcji (domyślne ustawienie: 0,2 s): po każdej indukcji wyjście modułu indukcji (wysoki/niski poziom), możesz od razu ustawić czas czarowania, w tym czasie czujnik nie odbiera sygnału. Funkcja ta może być użyta do detekcji interwałowej; jednocześnie ta funkcja może tłumić różne zakłócenia podczas przełączania.

5. szeroki zakres zasilania: domyślne zasilanie DC5V do 20V

6. zużycie energii: spoczynkowy 65, szczególnie odpowiedni dla urządzeń zasilanych batérią.

7. wyjście sygnału wysokiego: łatwo dopasować do obwodu.

1: zasilanie

2: wyjście wysokiego i niskiego poziomu

3 ujemny potencjał zasilania

L: wyzwalanie niepowtarzalne

CDS: Sterowanie fotorezystorem

Instrukcje użycia:

1. moduł indukcji włącza się na około minutę po uruchomieniu, modul może generować sygnał w przedziale 0-3 czasu, po wejściu w tryb czuwania po minucie.

2. bezpośrednie światło słoneczne należy unikać jako źródeł zakłóceń, takich jak światło na powierzchni soczewki modułu, aby nie wprowadzać zakłóceń sygnału; używaj środowiska tak, aby unikać ruchu wiatru, ponieważ wiatr może powodować zakłócenia czujnika.

3. moduł indukcji używa podwójnych sond Yuan, okna sondy prostokątne, podwójne Yuan (a, Yuan b Yuan) znajdują się w dłuższej osi końców, gdy człowiek przechodzi z lewej na prawą lub z prawej na lewą, infra-struktura dociera do podwójnych Yuan w czasie, odległość ma wartość słabą; dlatego indukcja jest mniej czuła, jeśli człowiek przechodzi w kierunku od pozycji do sondy lub od góry do dołu. Dlatego instalując sensor, należy ustawić kierunki dwukierunkowe i kierunki aktywności ludzi jak najbliżej równoległych, aby zapewnić podwójne indukcje przez sondy. Aby zwiększyć kąt sensowania, moduł używa soczewek kołowych, również sprawia, że sondy są po bokach, lecz w obu kierunkach w górę i w dół, lewo i prawo zakres indukcji pozostaje silny, wciąż należy zamontować zgodnie z powyższymi wymaganiami.

HC-SR505

HC-SR505 mały sensorowy moduł opiera się na technologii IR, produkty automatycznej kontroli, wysokie wrażliwości, duża niezawodność, ultra mały, tryb pracy z ultra-niskim napięciem. Szeroko stosowany w automatycznym sterowaniu elektrycznym, zwłaszcza w urządzeniach zasilanych baterią.

Parametry techniczne:

Zakres napięcia roboczego: DC4.5-20V
Zużycie prądu statycznego: <60uA
Poziom wyjścia: Wysoki 3.3V / Niski 0V
Wyzwalanie: powtarzalne (domyślne)
Czas opóźnienia: Domyślnie 8S +/-30% (możliwość dostosowania zakresu kilku d-tów min)
Wymiary PCB: 10 * 23mm
Kąt indukcji: <100 stopni stożka
Zasięg indukcji: 3 metry
Temperatura pracy: -20 - +80 stopni
Wymiary soczewki sensora: Średnica: 10mm (domyślne)

Funkcje:

Automatyczne indukcje: wejście w zasięg czujnika powoduje wysokie wyjście, wyjście zwalnia i gaśnie po opuszczeniu zasięgu; ultra-mały rozmiar.

Powtarzalne wyzwalanie: gdy wyjście czujnika jest wysokie, w czasie opóźnienia, jeśli w zasięgu czujnika nastąpi aktywność ludzkiego ciała, wyjście pozostanie wysokie aż do opuszczenia, później następuje ponowne wysokie opóźnienie.

Szeroki zakres napięcia: domyślnie DC4.5V-20V.

Micropower: prąd spoczynkowy <50 mikroamp, szczególnie dla urządzeń zasilanych bateryjnie.

Wysokie wyjście sygnału: łatwe dopasowanie do różnych obwodów.

Zastosowania:

Lampy do wykrywania ciała

Zasilane baterią automatyczne sterowanie

SR602

Parametry robocze:

Moduł czujnika podczerwieni PIR człowieka, model: SR-602

Dystans wykrywania: do 5 metrów; zalecane 0-3,5m.

Wyjście: wysoki poziom, H=3.3V, L=0V

Zasilanie DC: 3.3V-15V

Prąd spoczynkowy: 20uA

Funkcje i zastosowania:

Ten moduł charakteryzuje się wysoką czułością, szybkim czasem reakcji, niskim stałym poborem energii, małym rozmiarem, łatwy w instalacji, i jest złożony.

Soczewka i styki są przylutowane, zasilanie dostarczane bez debugowania. Może być używany do czujników oświetlenia ciała, alarmów, zabezpieczeń, sterowania dostępu na żądanie obrazowanie, automatyczne urządzenia rolnicze, leśne i górnicze.

1. Czas wysokiego poziomu wyjścia tego produktu jest regulowany, od 2,5 sekundy do 1 godziny, czas wyjścia ustawiany w fabryce.

To 2,5 sekundy, a jeśli zajdzie taka potrzeba, można wymienić jedną rezystorę w układzie. Proszę odnieść się do wartości rezystancji odpowiadającej typowemu czasowi opóźnienia.

Odniesienie do odpowiedniego formularza poniżej.

2. Czas blokady, 2 sekundy, nie regulowany.

3. Fabryka zdefiniowała tryb wyzwalania jako powtarzalny i nie można go zmienić.

4. Napięcie zasilania tego modułu to 3,3V do 15V, a dopuszczalne napięcie to 2,8V do 18V.

5. Czas wyjścia modułu: wysokie przez 2 sekundy po włączeniu zasilania, potem niski, tryb czuwania

status. Jeśli czas opóźnienia zostanie zmieniony, czas gdy moduł wyprowadza wysoki poziom po uruchomieniu wzrośnie odpowiednio, co można rozumieć jako

Wynikowy czas uruchomienia po wejściu w normalny stan pracy po zasilaniu zwiększy się.

6. Po zainstalowaniu elementu fotoelektrycznego, w dzień nie działa, w nocy działa, nie zawiera elementów fotodetekcyjnych, działa cały dzień (Na module nie ma fotodiod, jeśli potrzebne, zakup oddzielnie. Zalecane: zwykła fotodioda F3)

Uważamy, że element fotodiodowy nie jest zainstalowany.

7. Moduł jest bardzo wrażliwy; zwróć uwagę na miejsce instalacji, unikaj źródeł ciepła (wylot powietrza / bezpośrednie nasłonecznienie)

8. Czułość tego modułu jest regulowana; trzeba wymienić rezystor chipu. Sprawdź odpowiednią tabelę poniżej dla szczegółów.

grid.

9. Podczas lutowania zwykłym lutownikiem 220V należy odłączyć zasilanie przed spawaniem. Zalecany lutownica 24V, np. domestic white light 936.

10. Jeśli podłączasz lampę pod MCU, proszę zapoznać się z poniższym schematem.

SR602
