Divizor de putere RF rezistiv în două drumuri

Împărțiți un semnal RF adecvat în două căi cu un modul compact de divizor rezistiv de 50 ohmi.

✅ Creați două ramuri de semnal - Aranjamentul unu-la-doi oferă funcția de distribuție descrisă.

✅ Conectați cu cabluri RF standard - Porturile SMA mamă oferă punctele de conectare coaxială potrivite.

✅ Se potrivește unui aranjament compact pe banc - O placă de aproximativ 18.5 mm încape într-un ansamblu de test compact.

Țineți cont de reducerea semnalului

Un divizor rezistiv oferă unei configurații de test două ieșiri dintr-o singură sursă, dar fiecare ieșire primește un semnal redus. Includeți această pierdere atunci când stabiliți nivelurile pentru instrumentele conectate.

Verificați frecvența, puterea și impedanța înainte de conectare. Modulul este pasiv, nu un amplificator, iar combinarea unor surse alimentate fără legătură necesită un design adecvat, nu doar inversarea cablurilor.

Detalii tehnice

• Tip: divizor RF rezistiv pe două căi

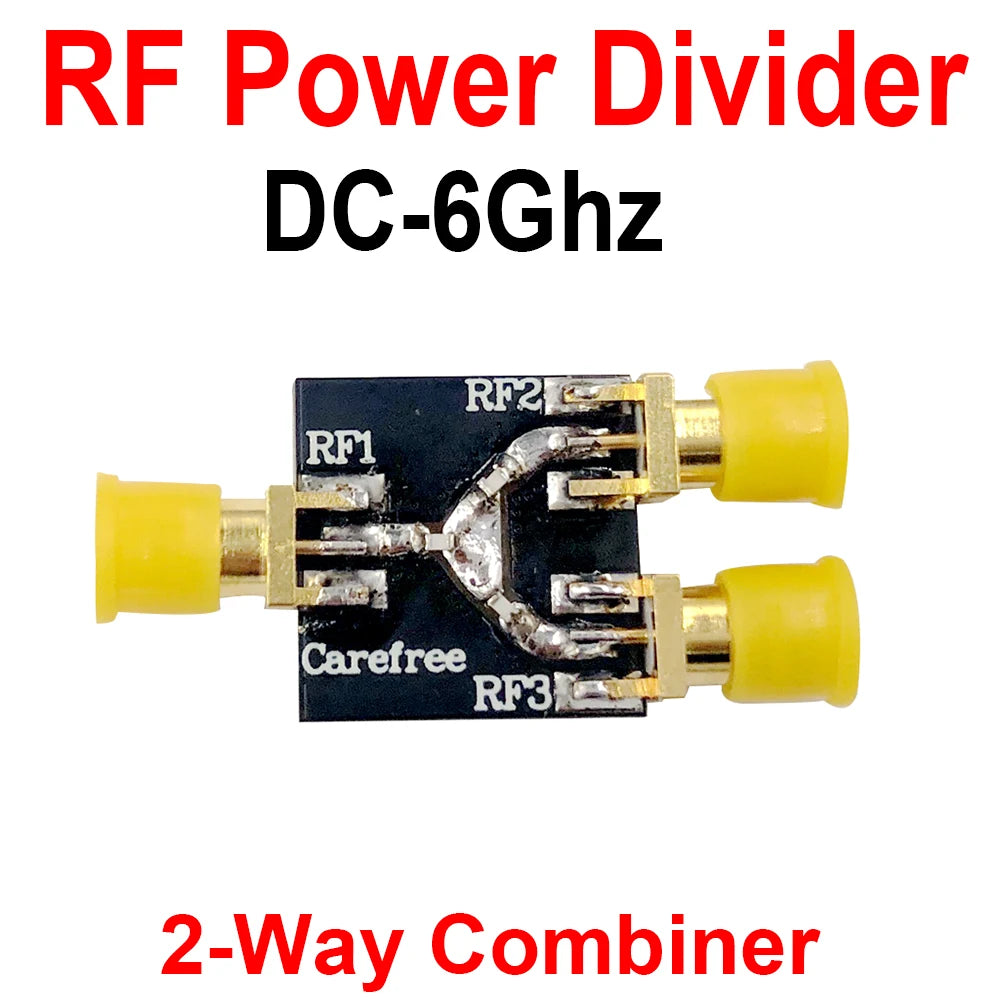

• Referință de frecvență: DC-6 GHz
• Impedanță de sistem: 50 ohmi

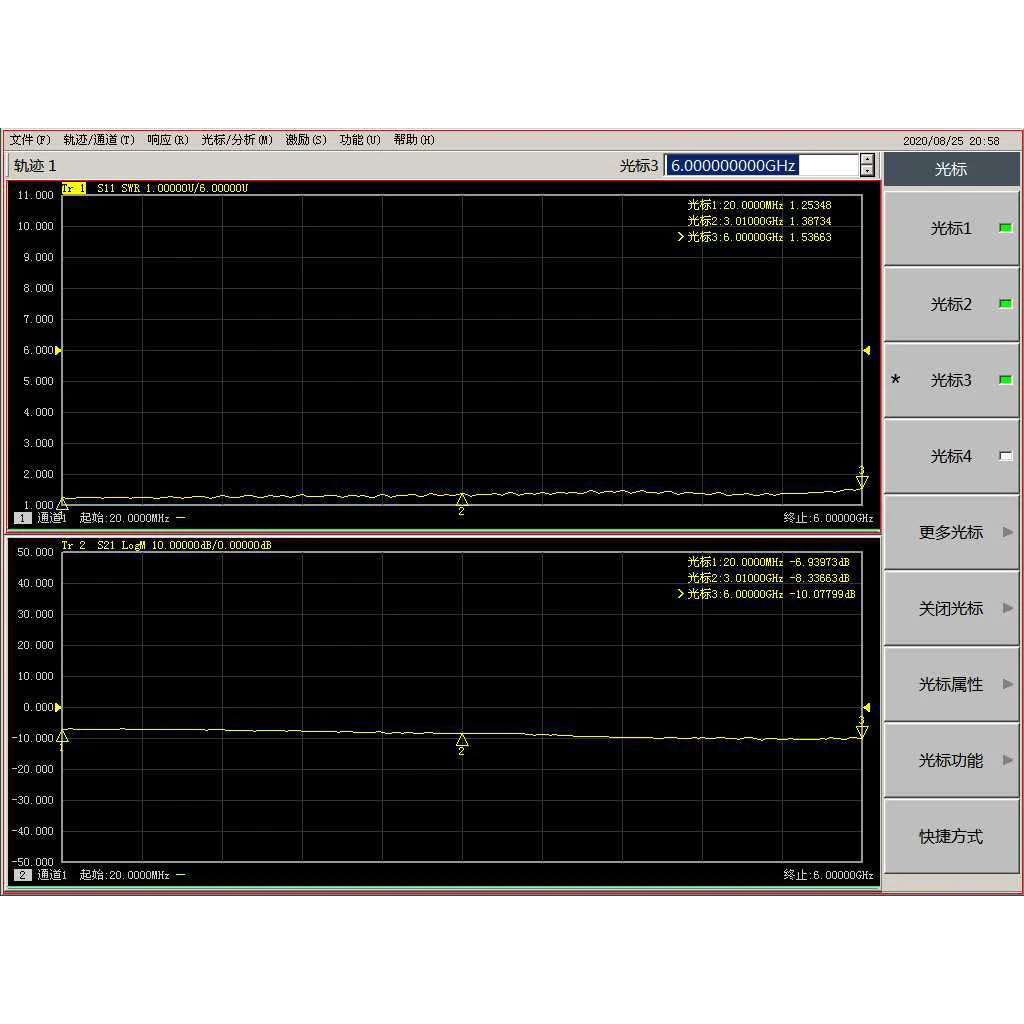

• Referință de atenuare: aproximativ 6 dB per cale
• Referință de putere: maximum 0.5 W

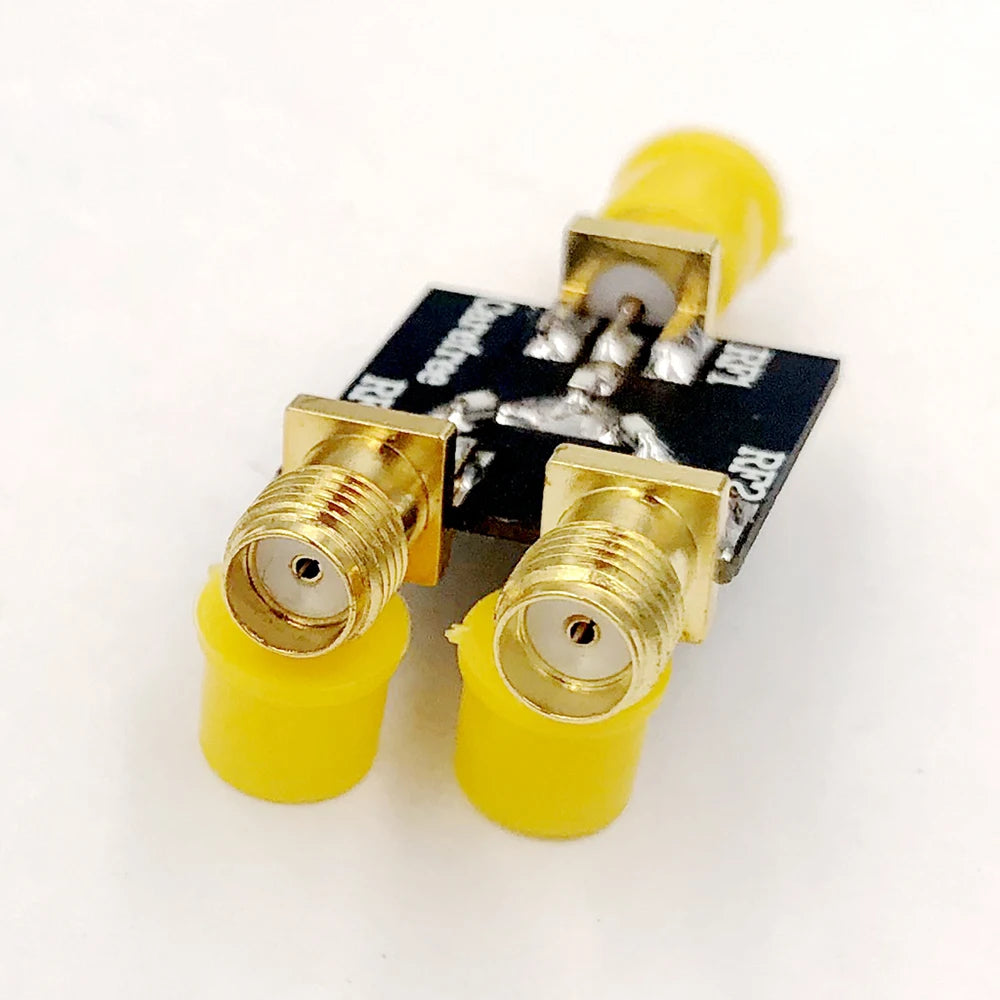

• Conectori: SMA mamă

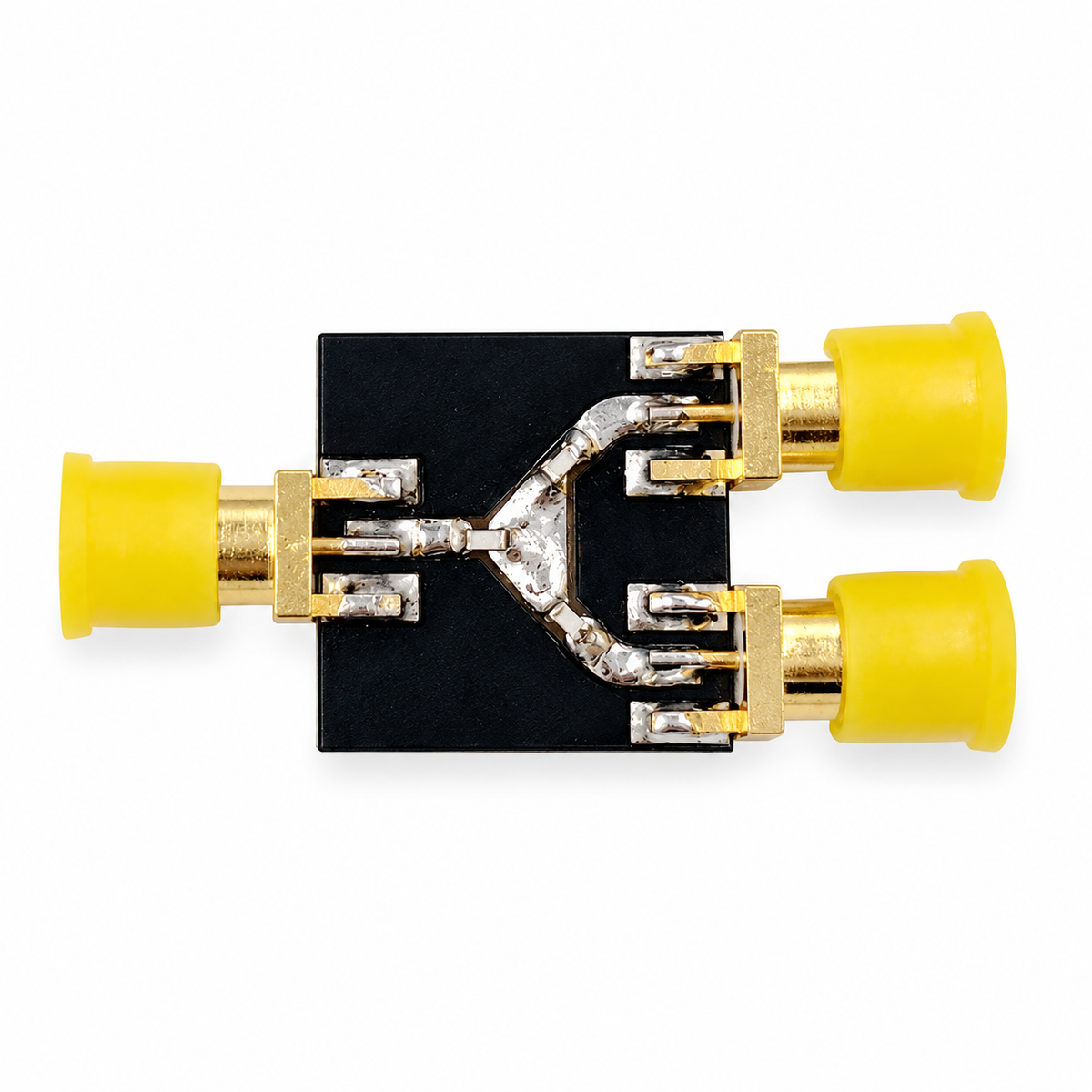

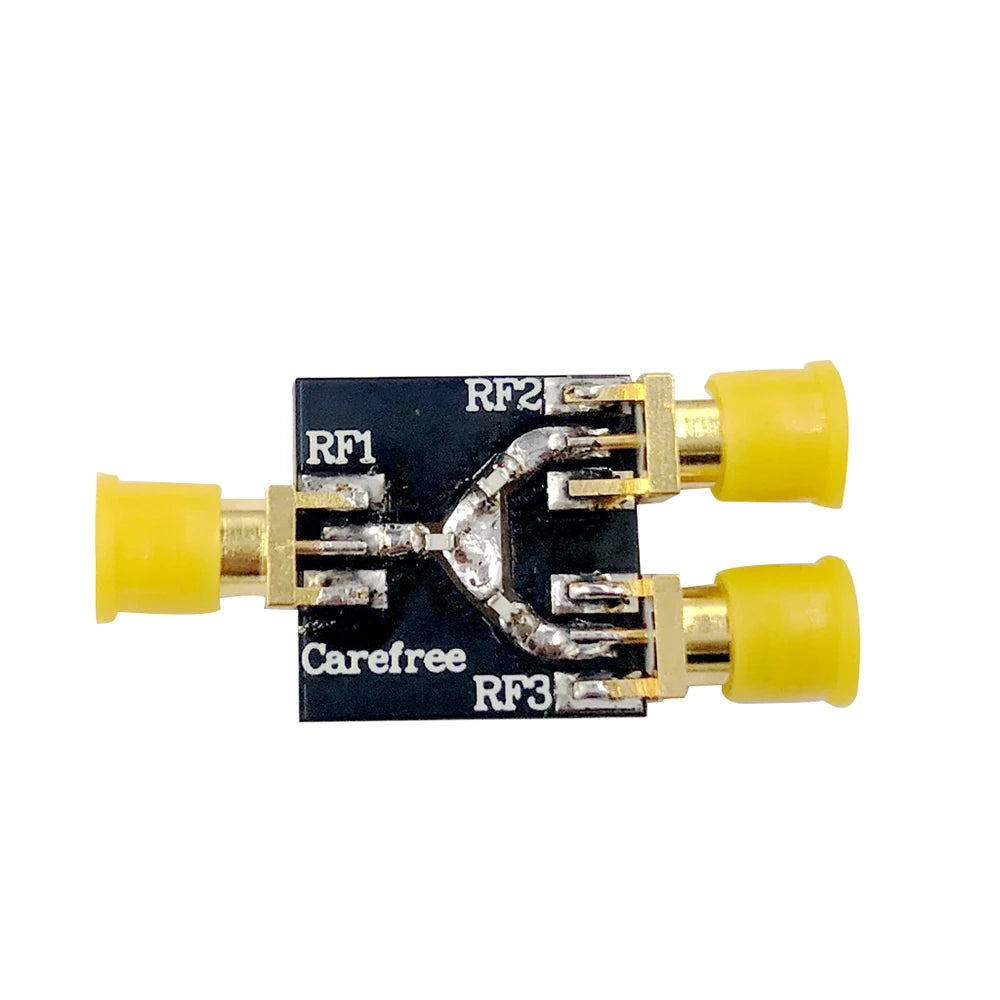

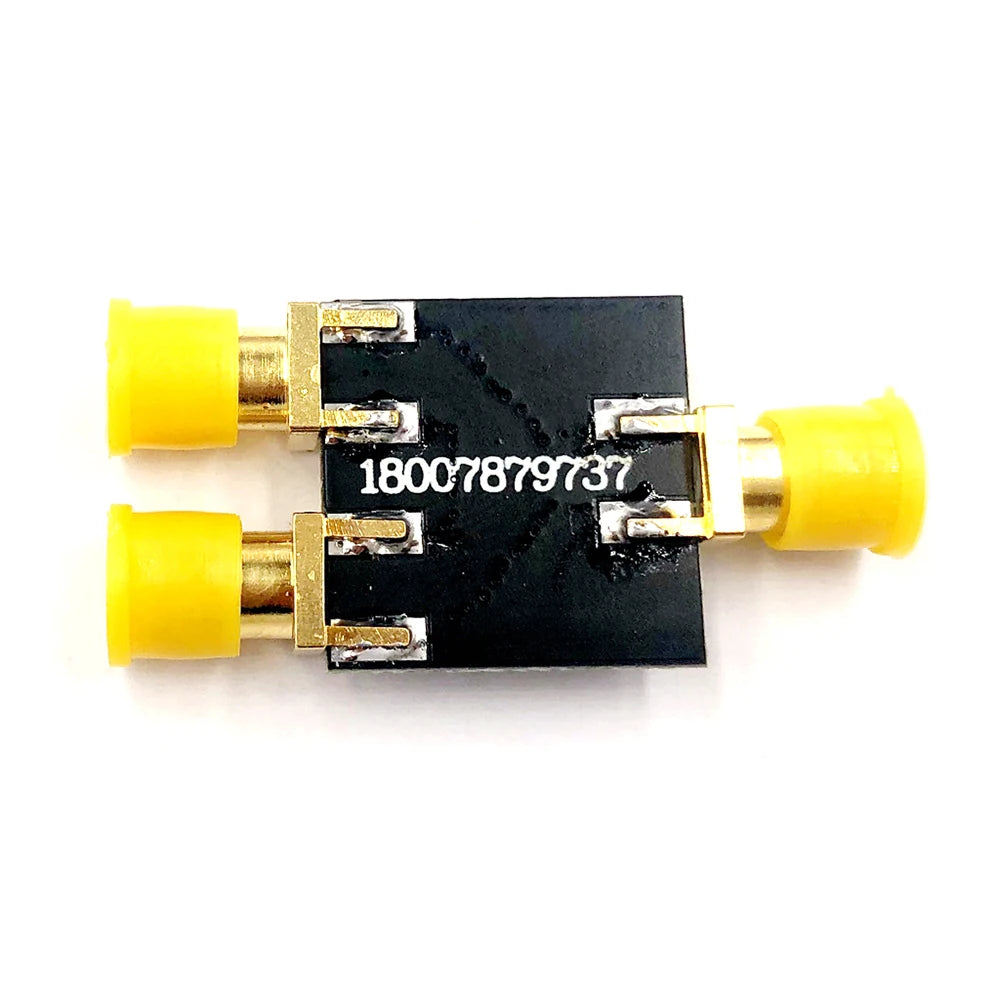

• Placă: aproximativ 18.5 × 18.5 mm

Adăugați o etapă de distribuție pe două căi potrivite pe bancul dvs. RF.
