SPECIFICATIONS

Tip accesoriu: Cablu USB la DC

Baterie inclusă: nu

Bluetooth: Bluetooth LE, Bluetooth 5, Bluetooth mesh

Numele mărcii: Heltec Automation

Alege: da

Compatibil cu: LoRa 32 V4

Dimensiuni: 51.7 * 25.4* 10.7mm

Frecvență: 433~510 MHz, 863~928 MHz

Substanță chimică cu risc ridicat: nicio

Chip LoRa: SX-1262

Chip Master: ESP32-S3R2

Sensibilitate maximă de recepție: -137 dBm

Putere TX maximă: 21±1dBm, 27±1 dBm

OLED: SSD1315(0.96Inch, rezoluție 128*64)

Temperatură de lucru: -40~85℃(temperatura de funcționare OLED: -40~ 70°C)

Origine: Mainland China

Alimentare: 5V@USB, 3.3-4.2V@Baterie

Câmpuri de aplicație tipice: Internetul Lucrurilor (IoT)

Wi-Fi: 802.11 b/g/n, până la 150Mbps

●Mai multe detalii WiFi LoRa 32(V4) introducere-Scan&Watch pentru mai multe pe

YouTube.

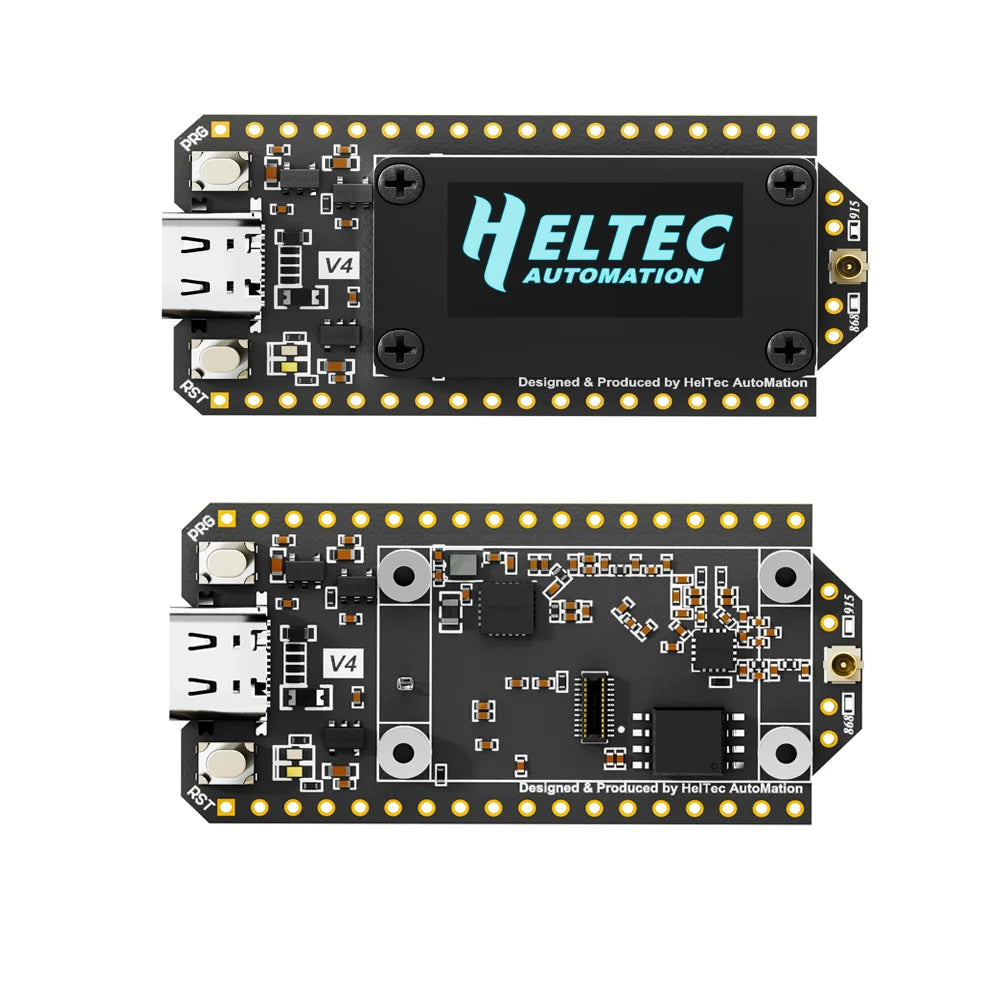

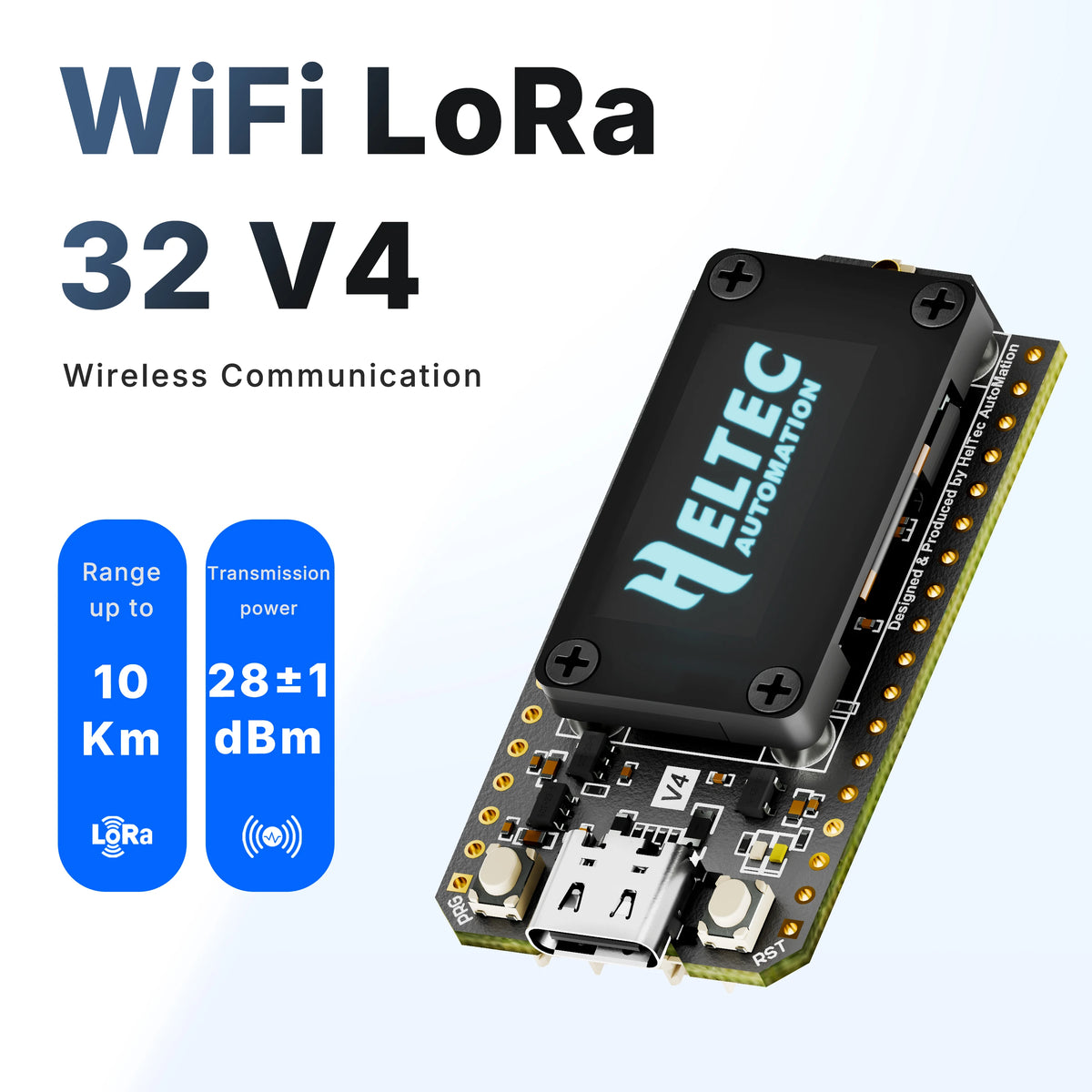

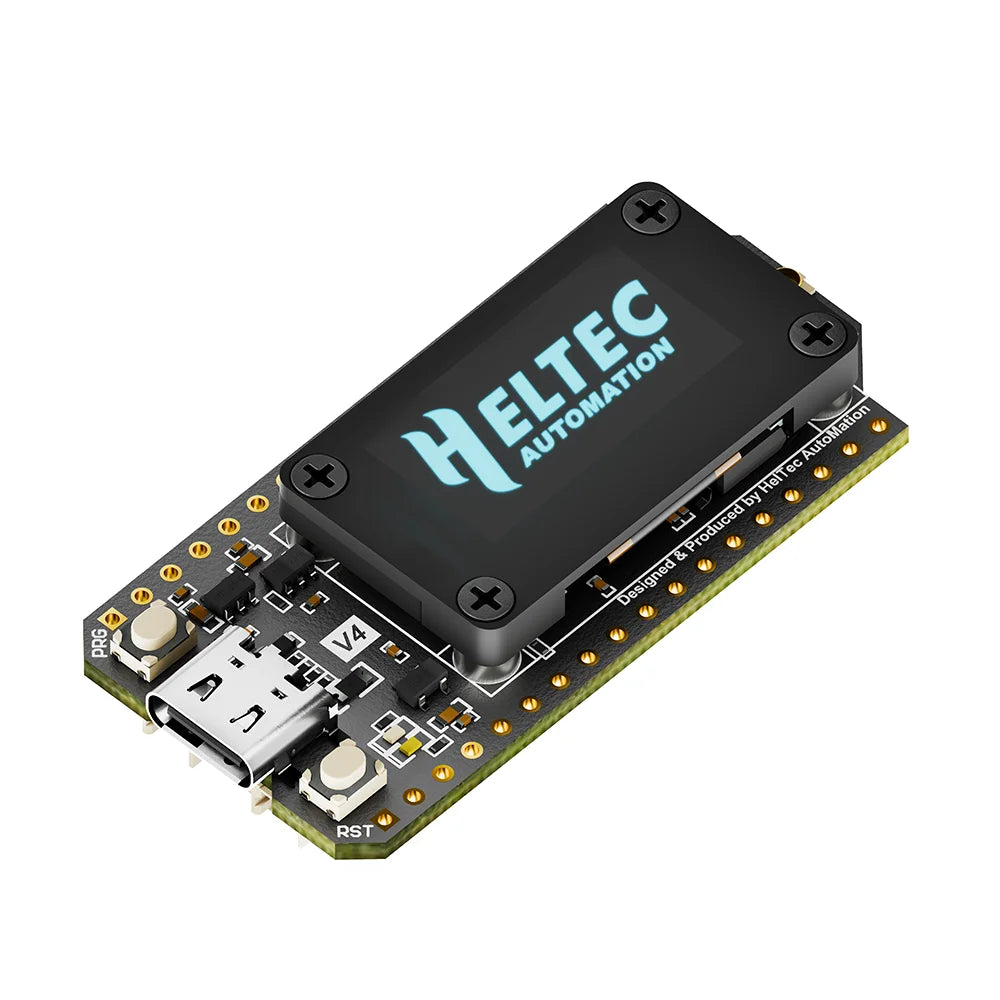

Heltec WiFi LoRa 32 V4 | ESP32-S3 LoRa Development Board Upgrade | Long Range

IoT Comunication

Docs & Resurse

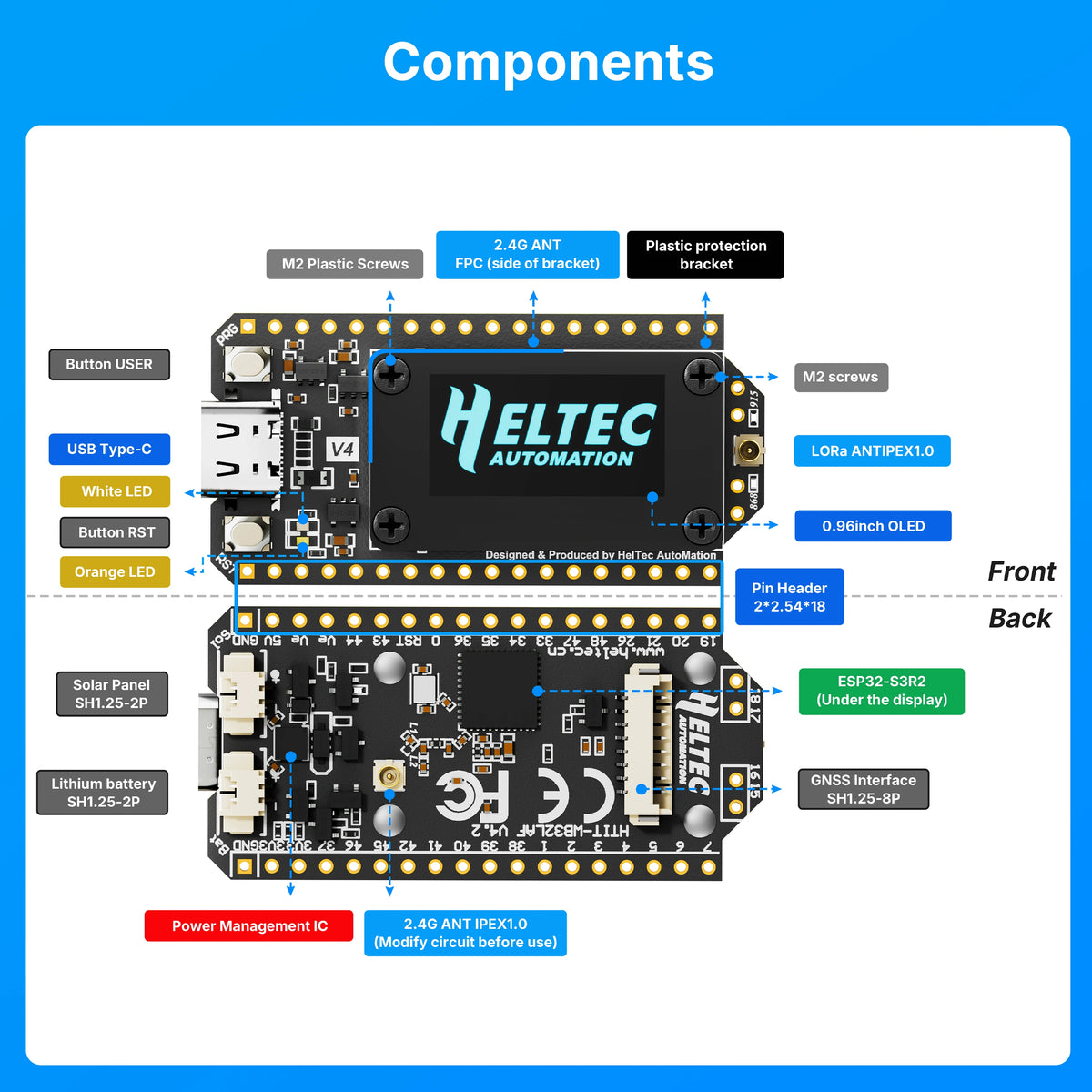

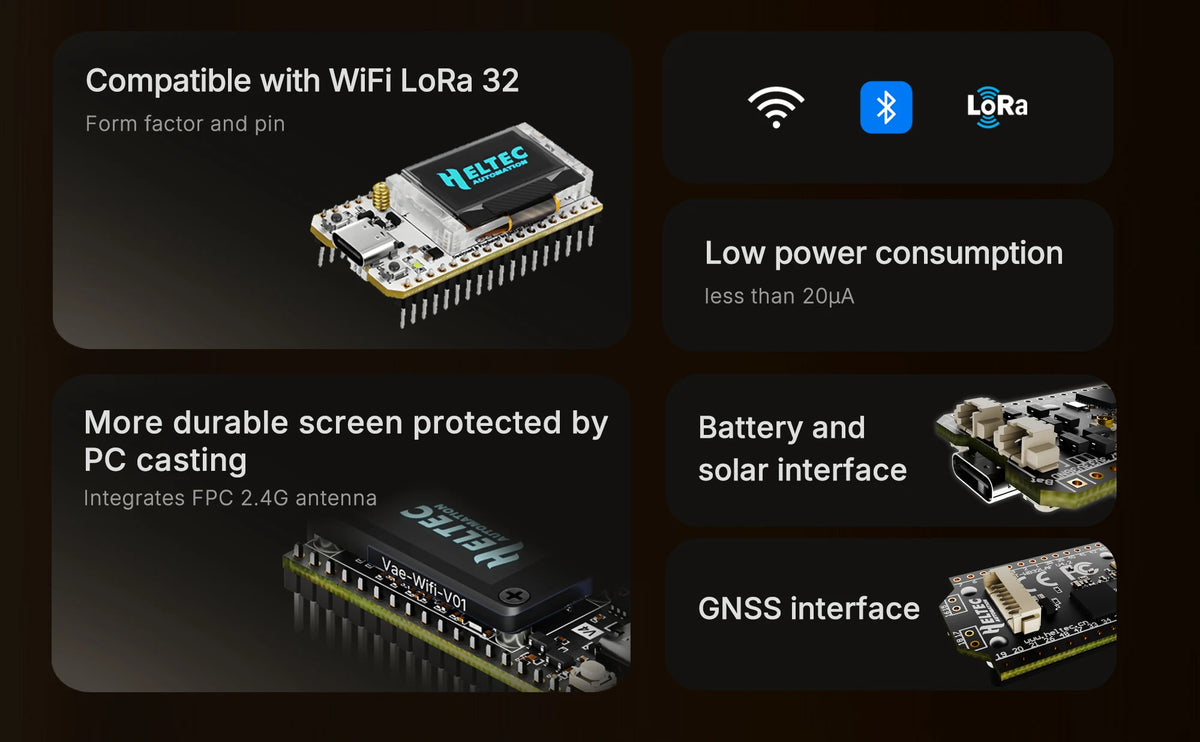

Caracteristici principale

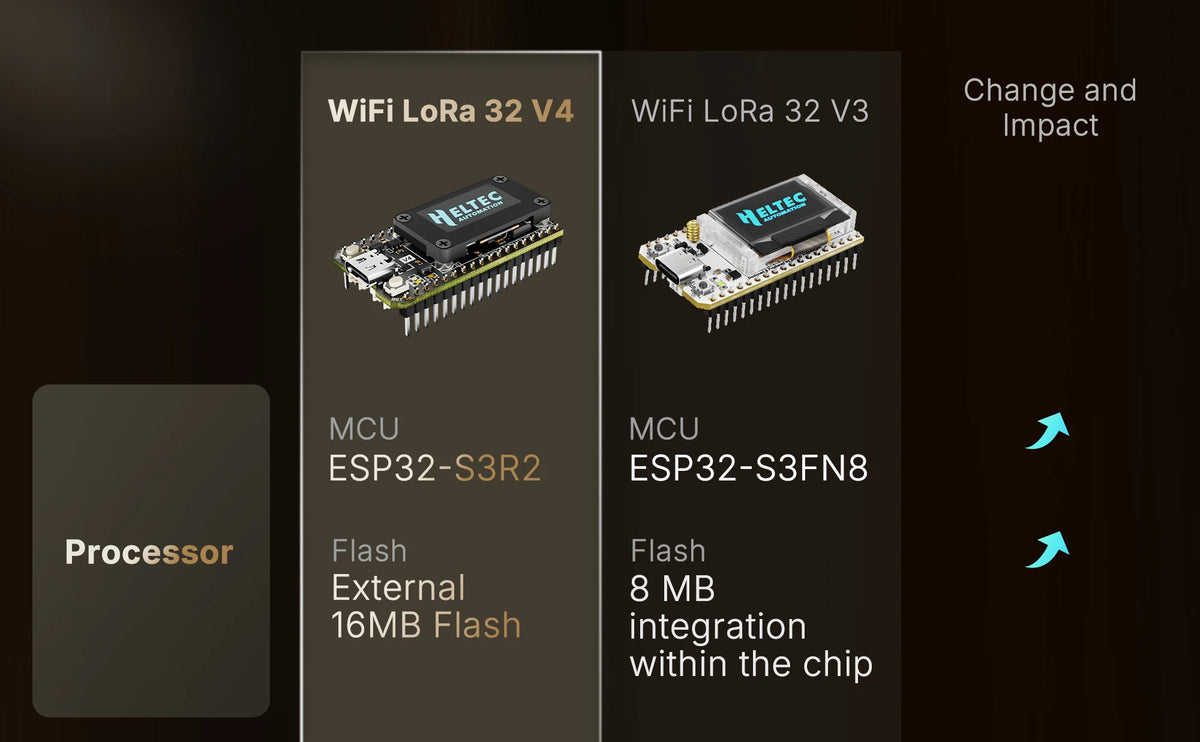

• Bazat pe ESP32-S3R2 & SX-1262, suportă Wi-Fi b/g/n, BLE și comunicare LoRa.

• 2MB PSRAM și 16MB Flash extern, mai potrivit pentru UI și sisteme complexe .

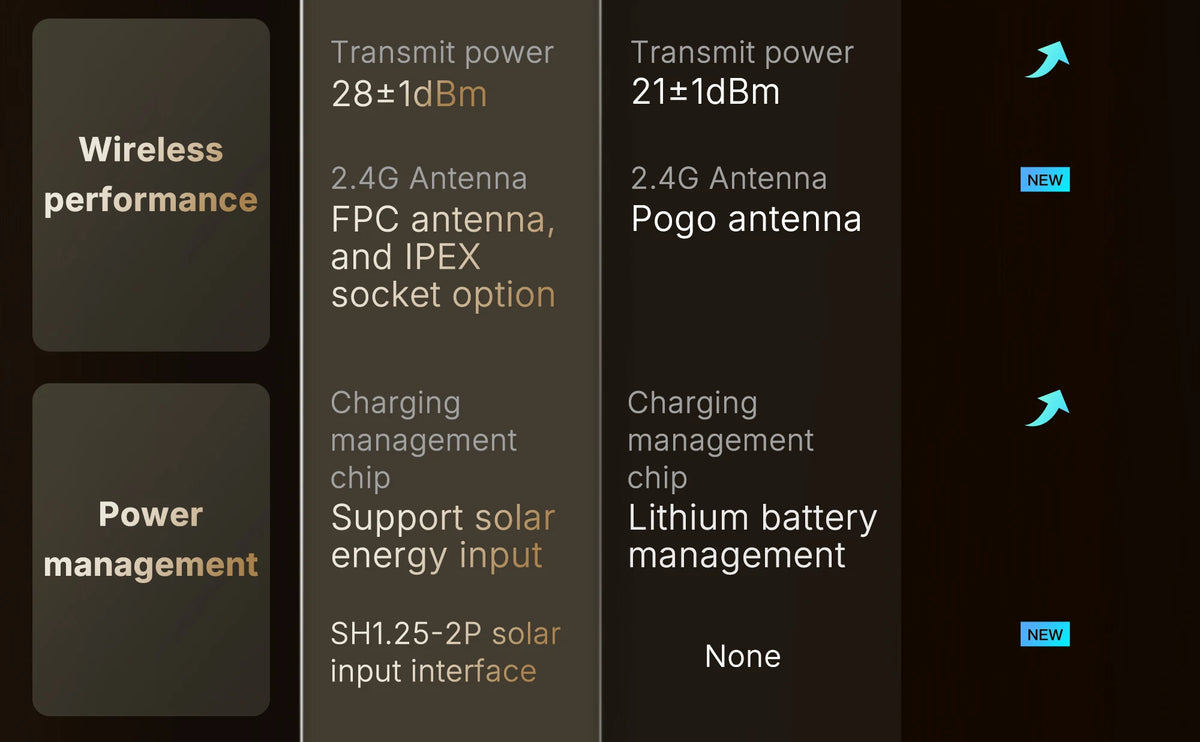

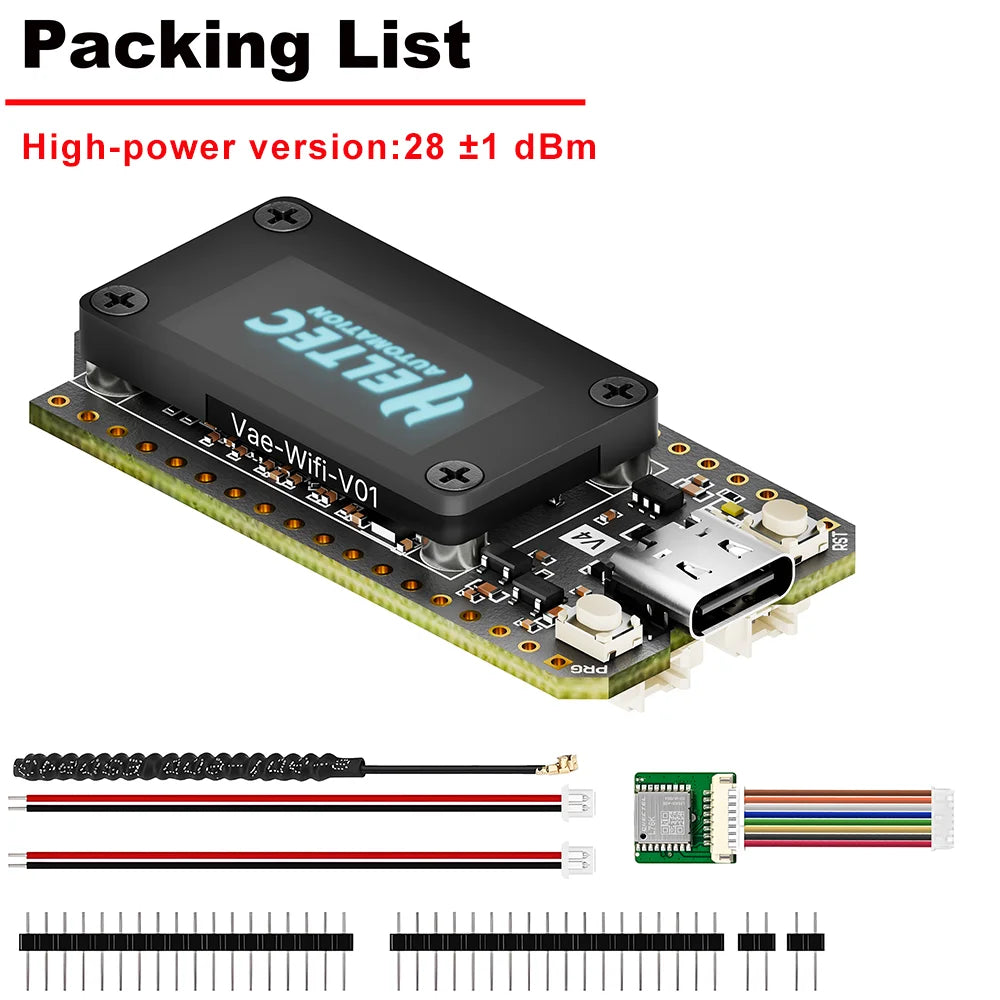

• Versiune cu putere înaltă cu puterea de transmisie LoRa crescută la 27±1dBm.

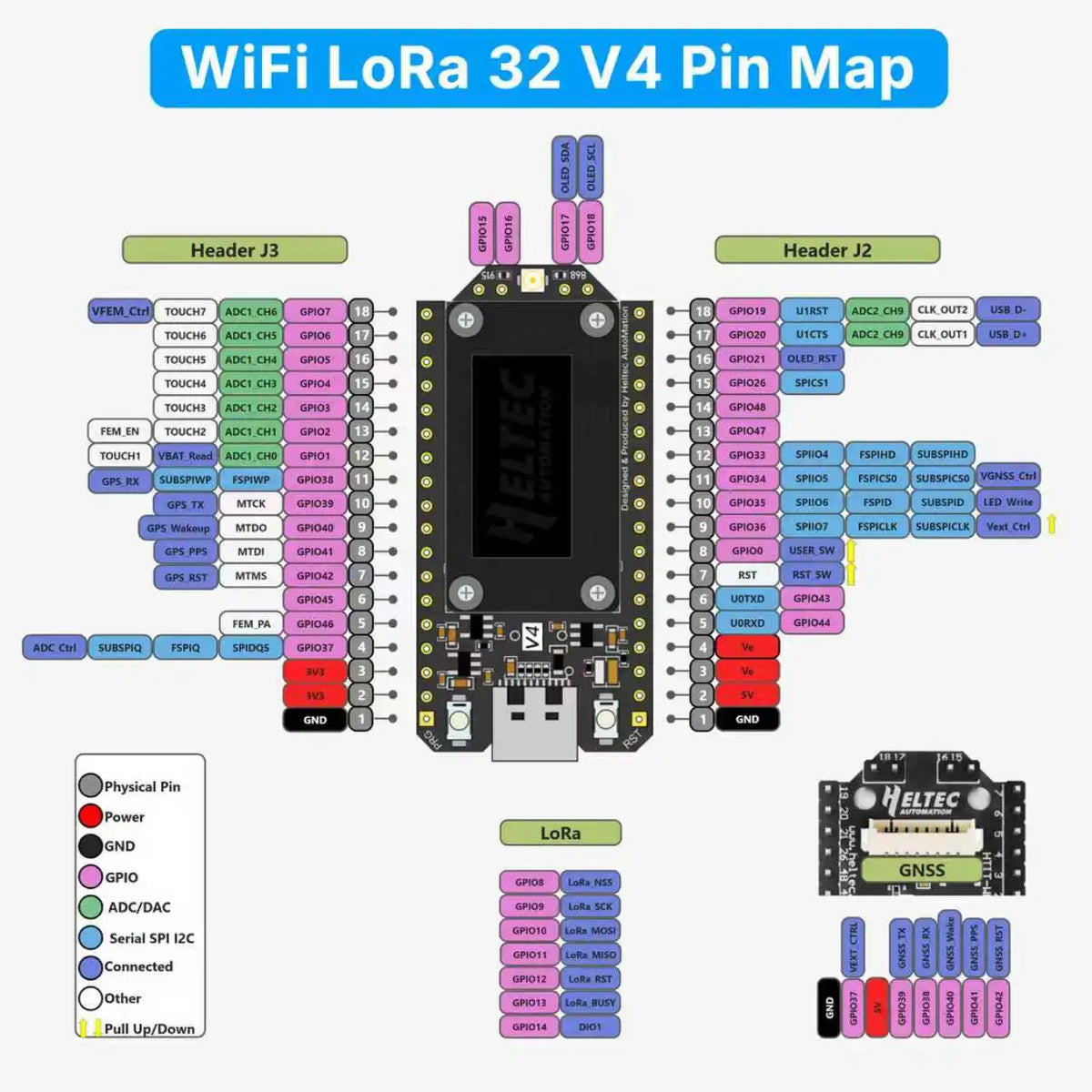

• Forma și compatibilitatea pini cu WiFi LoRa 32 V3.

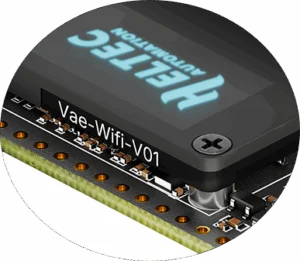

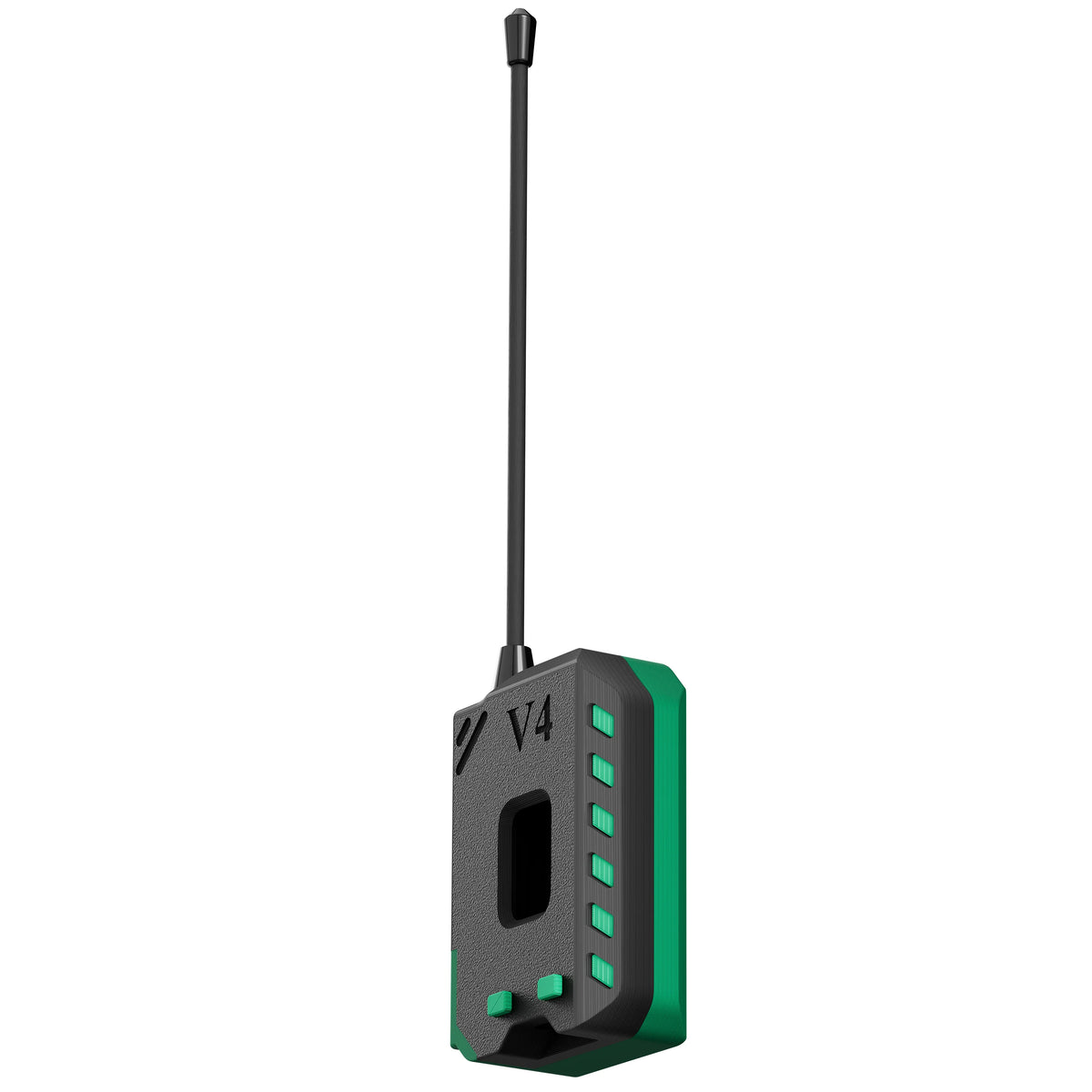

• Carcasă din PC protejează ecranul și integrează antena FPC 2.4G.

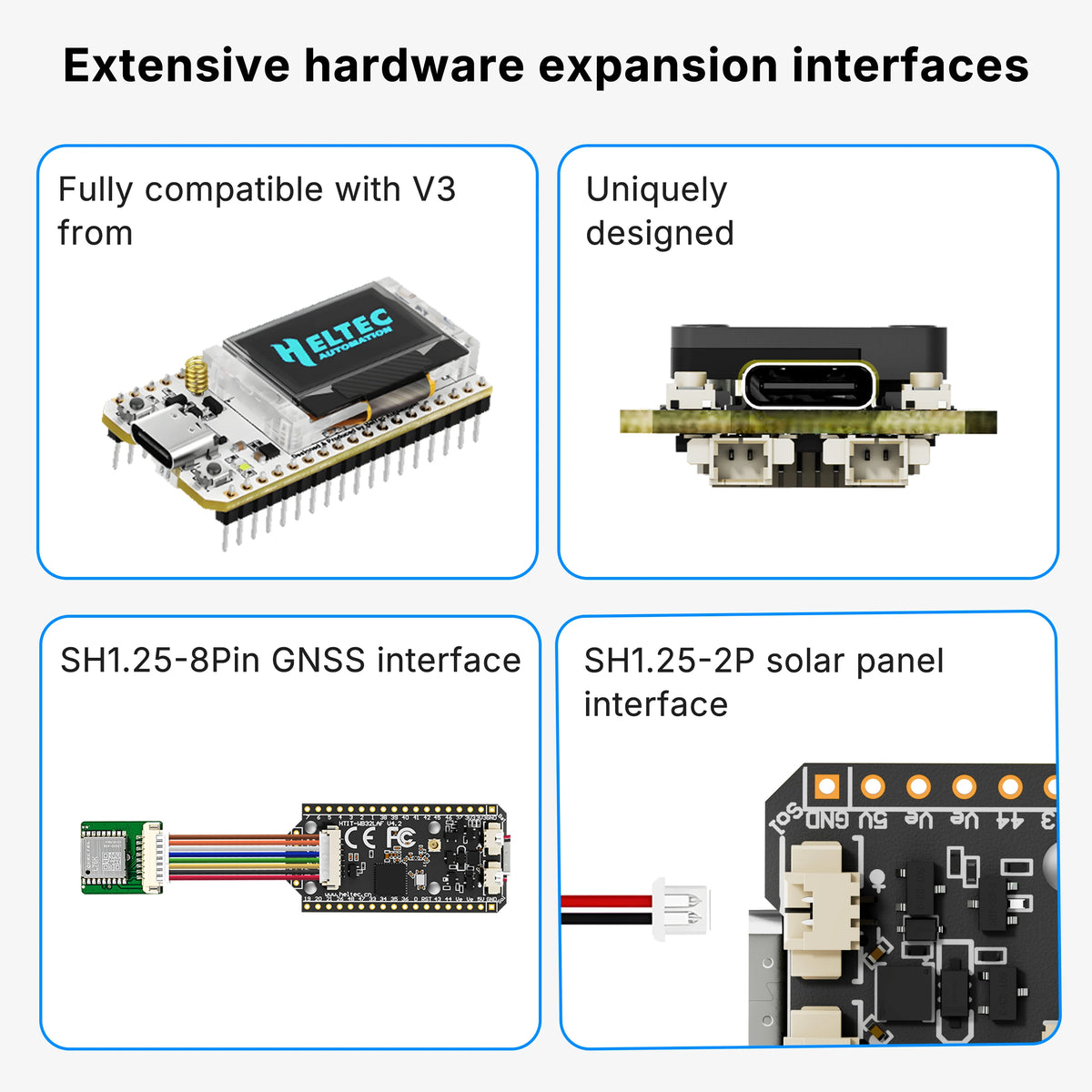

• Interfață pentru panou solar SH1.25-2P adăugată.

• Gestionare optimizată a bateriei litiu.

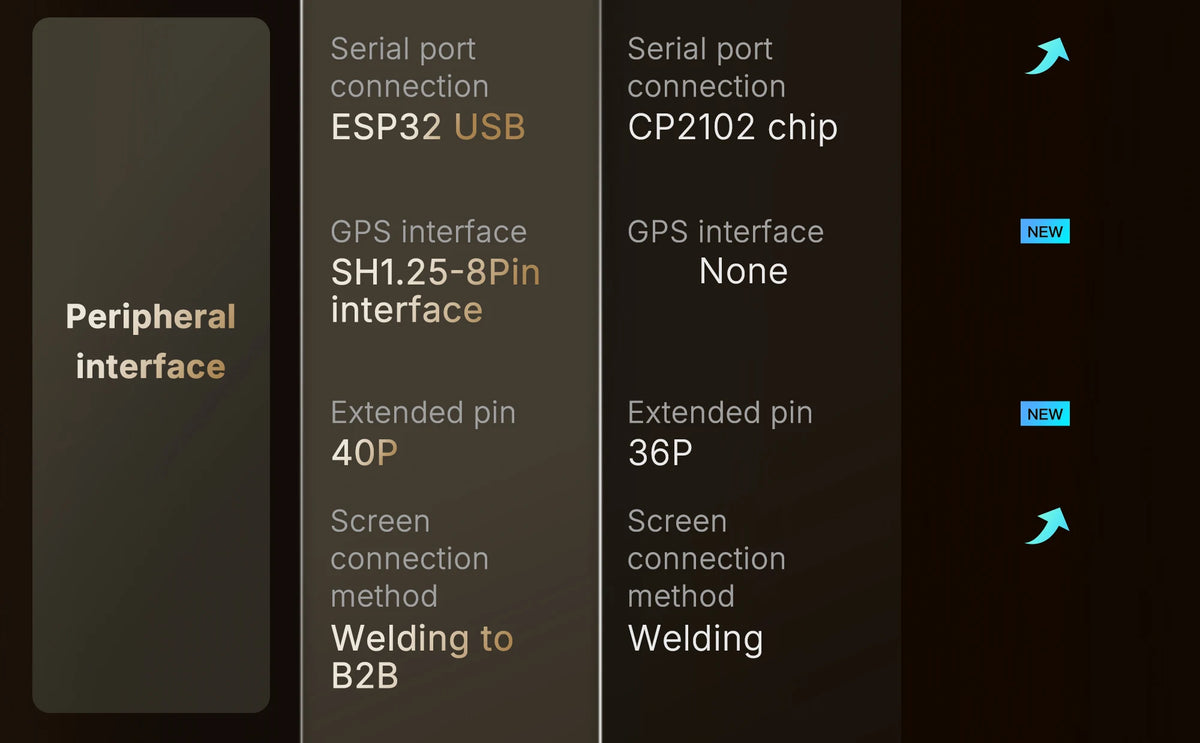

• Interfață GNSS SH1.25-8Pin adăugată.

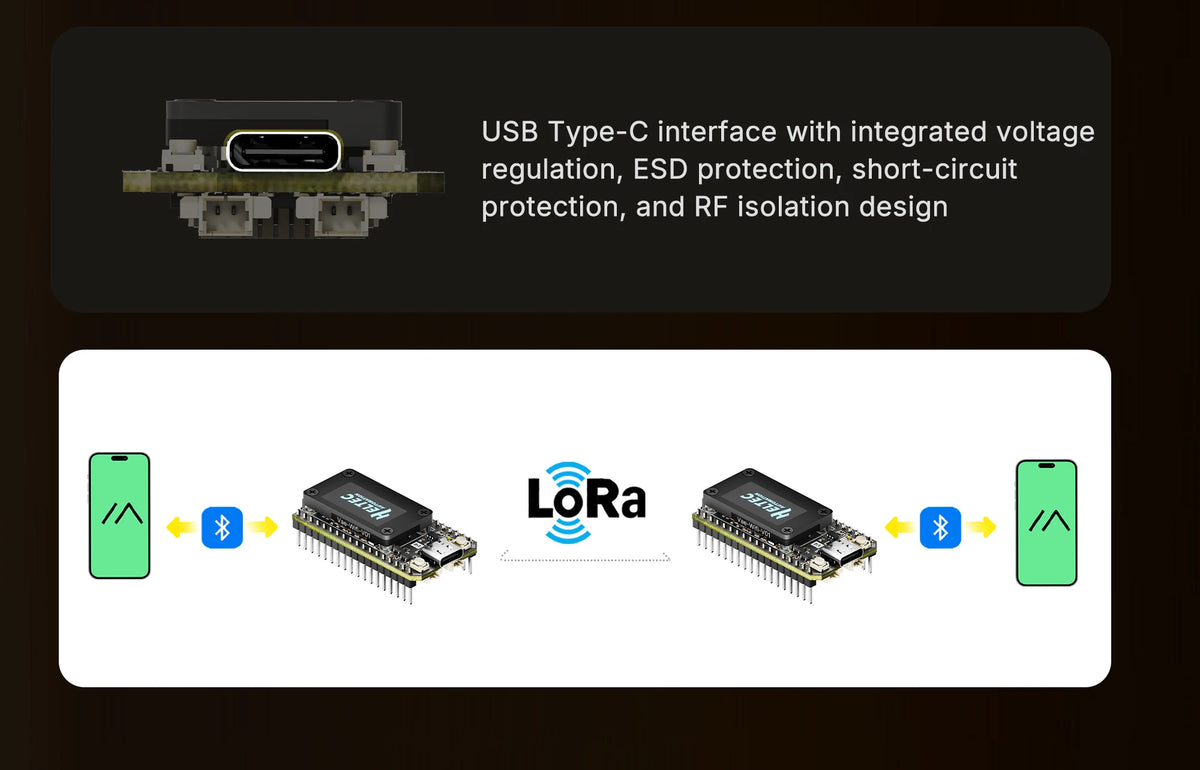

• Interfață USB Type-C cu reglare încorporată a tensiunii, protecție ESD, protecție împotriva scurtcircuitului,

  și proiectare de izolare RF.

• Consum redus de energie sub 20μA.

Specificații

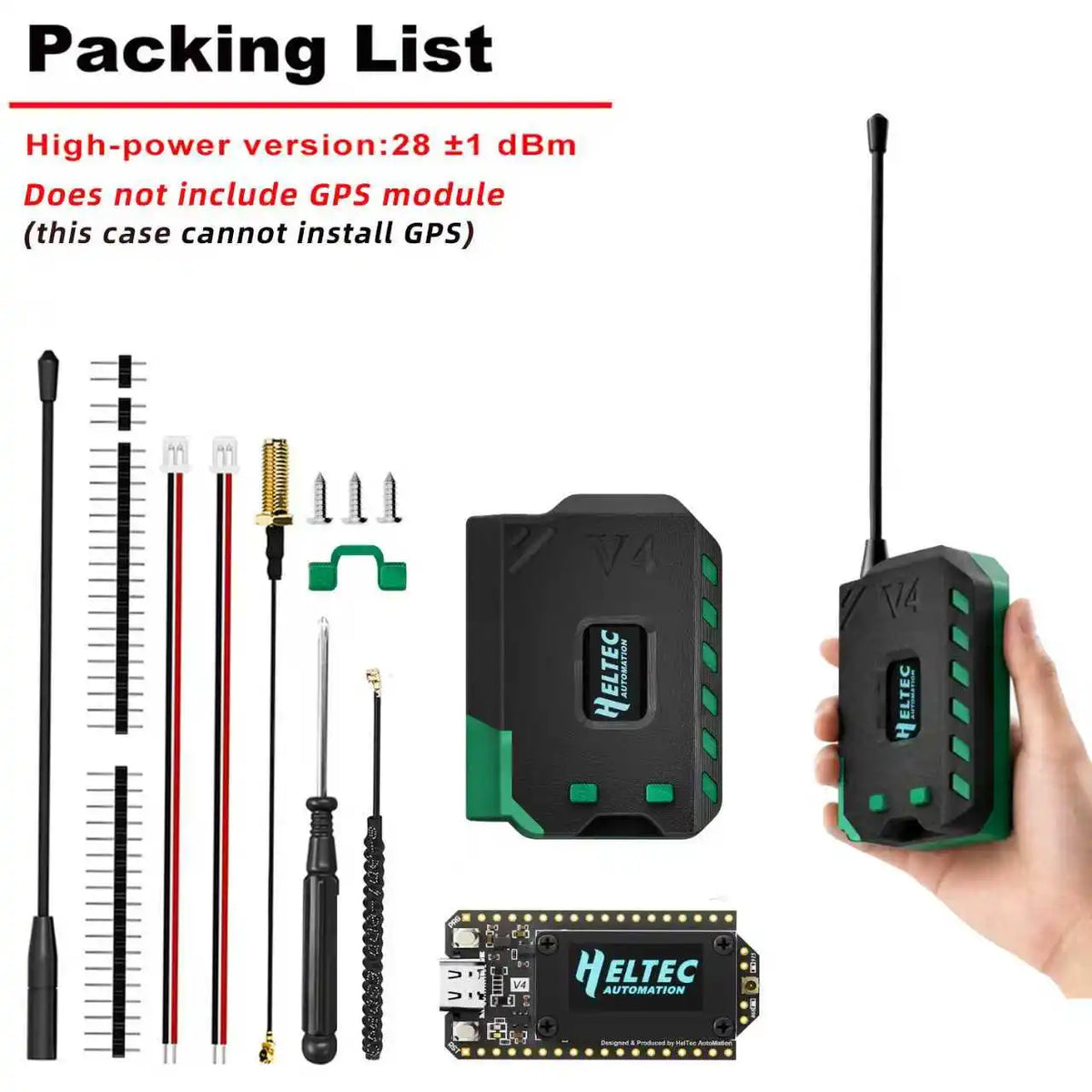

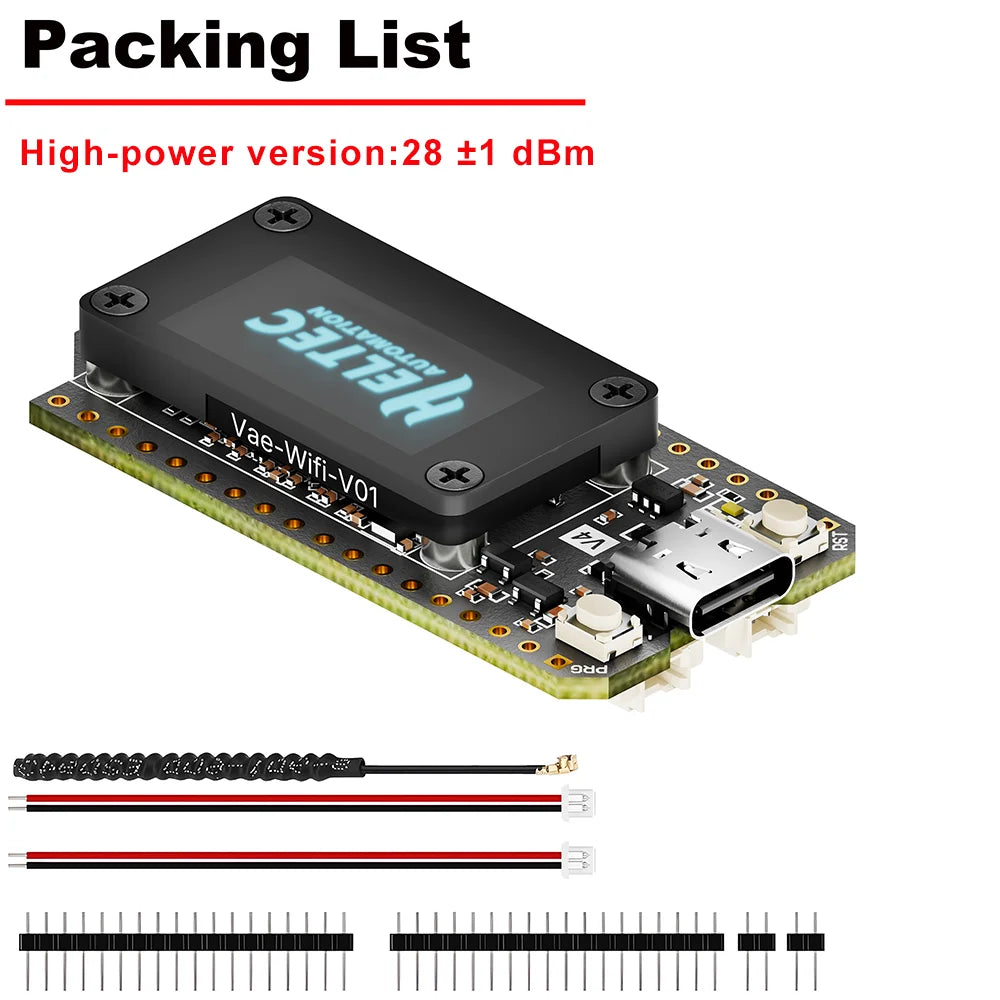

                        Două opțiuni

1.Configurație standard (cu antenă cu arc)

2.Configurație standard + modul GPS (cu antenă cu arc)

FAQ

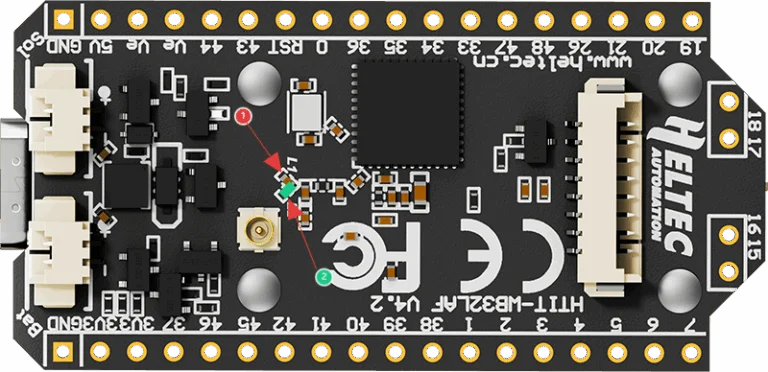

Antena 12,4 GHz

      Terminalul implicit de antenă FPC 2,4G este situat pe marginea suportului de ecran din plastic.

   Dacă doriți să utilizați o antenă 2.4G conectată la IPEX, trebuie să eliminați inductorul marcat cu ① în

   diagrama de mai jos, și să adăugați un rezistor de 0 ohmi (sau alt conductor metalic sau cablu) în poziția

   marcată cu ② pentru a conecta la interfața IPEX.

6Cum să remediați problemele de încărcare a codului

      Vă rugăm să încercați pașii următori:

      1.Incercați un cablu USB diferit.

      2.Intrați în modul BootLoader. Există două metode pentru a intra în acest mod:

      ●Țineți apăsat butonul PRG, conectați cablul USB-C, apoi eliberați butonul PRG.

      ●Conectați cablul USB-C, țineți apăsat butonul PRG, apăsați butonul RST o dată, apoi eliberați

        butonul PRG.
