Beskrivning

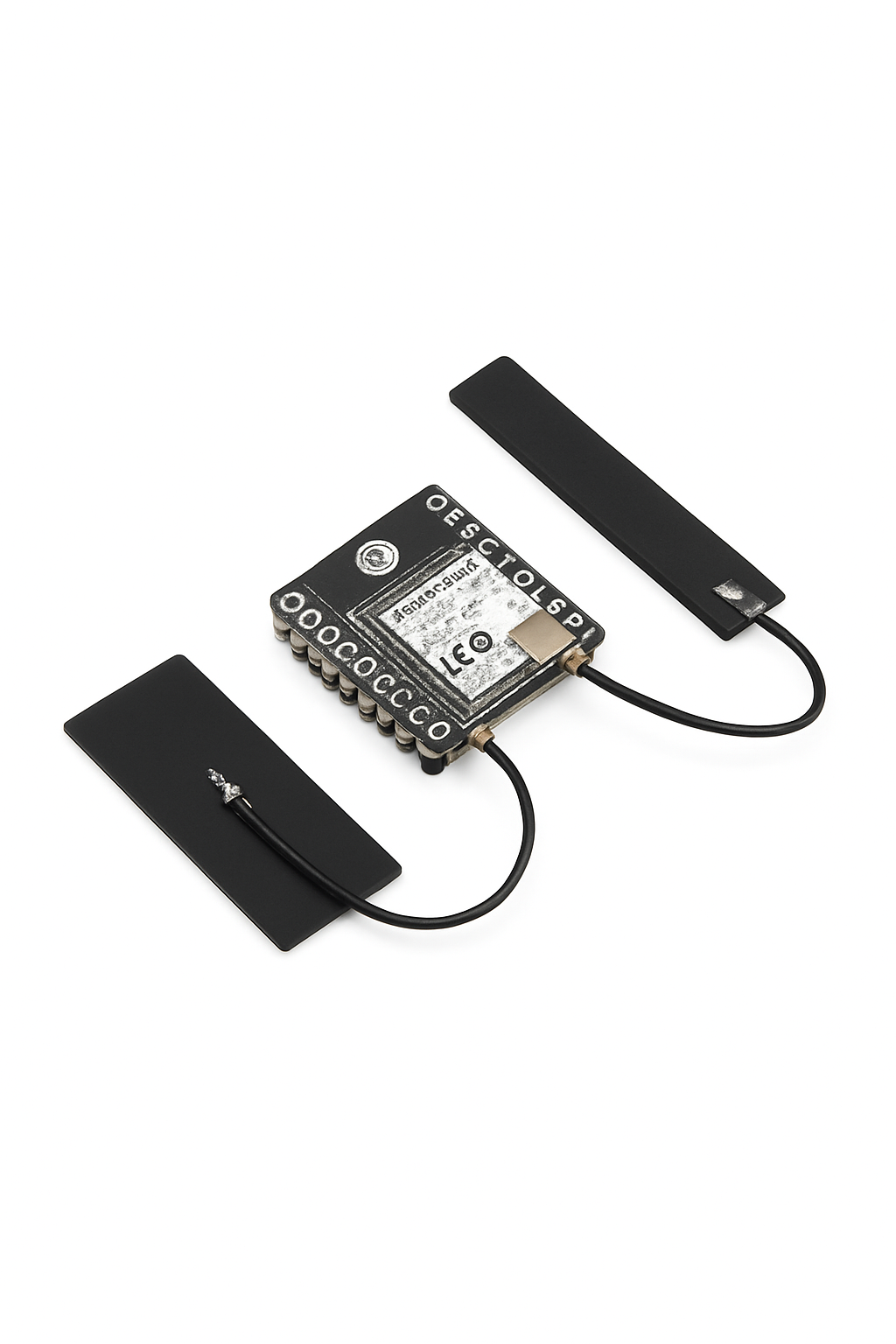

Det här tummstorleken LoRa-utvecklingssatsen, med XIAO ESP32S3 och Wio-SX1262 LoRa-modul, är en idealisk startkitt för Meshtastic- och LoRa/LoRaWAN-projekt. Stödjer WiFi, BLE och LoRa, innehåller en inbyggd strömhanteringskikort och kan utökas via IIC, UART och andra GPIO-gränssnitt, med kompatibilitet för Arduino-utveckling.

Funktion

🌱Meshtastic fungerar direkt ur lådan: För-flashat med Meshtastic-firmware är det redo att fungera när det är påslaget.

🌱Utmärkt RF-prestanda: Stöder LoRa(862-930MHz) 2,4GHz Wi-Fi och BLE 5.0 dubbelt trådlös kommunikation, stöd 2~5km(LoRa) och 100m+(Wi-Fi/BLE) fjärrkommunikation när ansluten till U.FL-antenn.

🌱Tummstor kompakt design: 21 x 18mm, antagit den klassiska formfaktorn hos XIAO, lämplig för platsbegränsade projekt som bärbara enheter.

🌱Kraftfull MCU-Board: Innehåller ESP32S3 32-bit, dual-core, Xtensa-processor som körs upp till 240MHz, flera utvecklingsportar monterade, Arduino / MicroPython-stöd.

🌱Omsorgsfull strömdesign: Inkluderar en Type-C USB-anslutning och litiumbatteriladdningshantering.

🌱Samma hårdvara för flera tillämpningar: Kan utvecklas som en Meshtastic-nod eller router, en enkelkanals LoRaWAN-gateway eller en LoRa & LoRaWAN-sensor.

Kompatibel med XIAO Expansion Board för att lägga till skärmar och sensorer, samt lägga Grove-sensorer via Grove expansion Board.The

SX1262 i "Xiao nRF52840 & Wio-SX1262 Kit" ÄR INTE KOMPATIBEL med Xiao ESP32S3.

Stöd för att koppla en extern högpresterande LoRa-antenn med en IPEX till SMA-kontakt:

• FPC-antenn i paketet

• 2 dBi extern antenn och SMA till I-PEX-antennekabel.

• 3 dBi fiberglasantenn och RPSMA-K till U.FL RF-kabel

Specifikation

ESP32S3	ESP32-S3R8, Xtensa LX7 dual-core, 32-bit-processor som körs upp till 240 MHz
LoRa	Baserat på Semtech SX1262, stöder 862-930MHz,
BLE	Bluetooth 5.0, Bluetooth-mesh
Wi‑Fi	Fullständigt 2,4 GHz Wi‑Fi-subsystem
Gränssnitt	ESP32S3: 1x UART, 1x IIC, 1x IIS, 1x SPI(ansluten till SX1262),11x GPIO(PWM), 9x ADC, 1x Signallampa för användare, 1x laddningslampa, 1x Reset-knapp, 1x Boot-knapp Wio-SX1262: 1x Användar-knapp, 1x SPI(ansluta till ESP32S3)
Ström	Inmatningsspänning (Type-C): 5V Inmatningsspänning (BAT): 4.2V
	Laddning av batterikursp: 100mA
Arbetstemperatur	-40°C ~ 65°C
Dimensioner	21 x 17,8 mm

Hårdvaruöversikt

ESP32S3:

Wio-SX1262 förlängningskort:

Tillämpning

Dokument

Del-lista

XIAO ESP32S3 x1

Wio-SX1262 förlängningskort x1

Wi-Fi-antenn x1

LoRa-antenn x1
